多翼式离心叶轮鼓风机结构设计

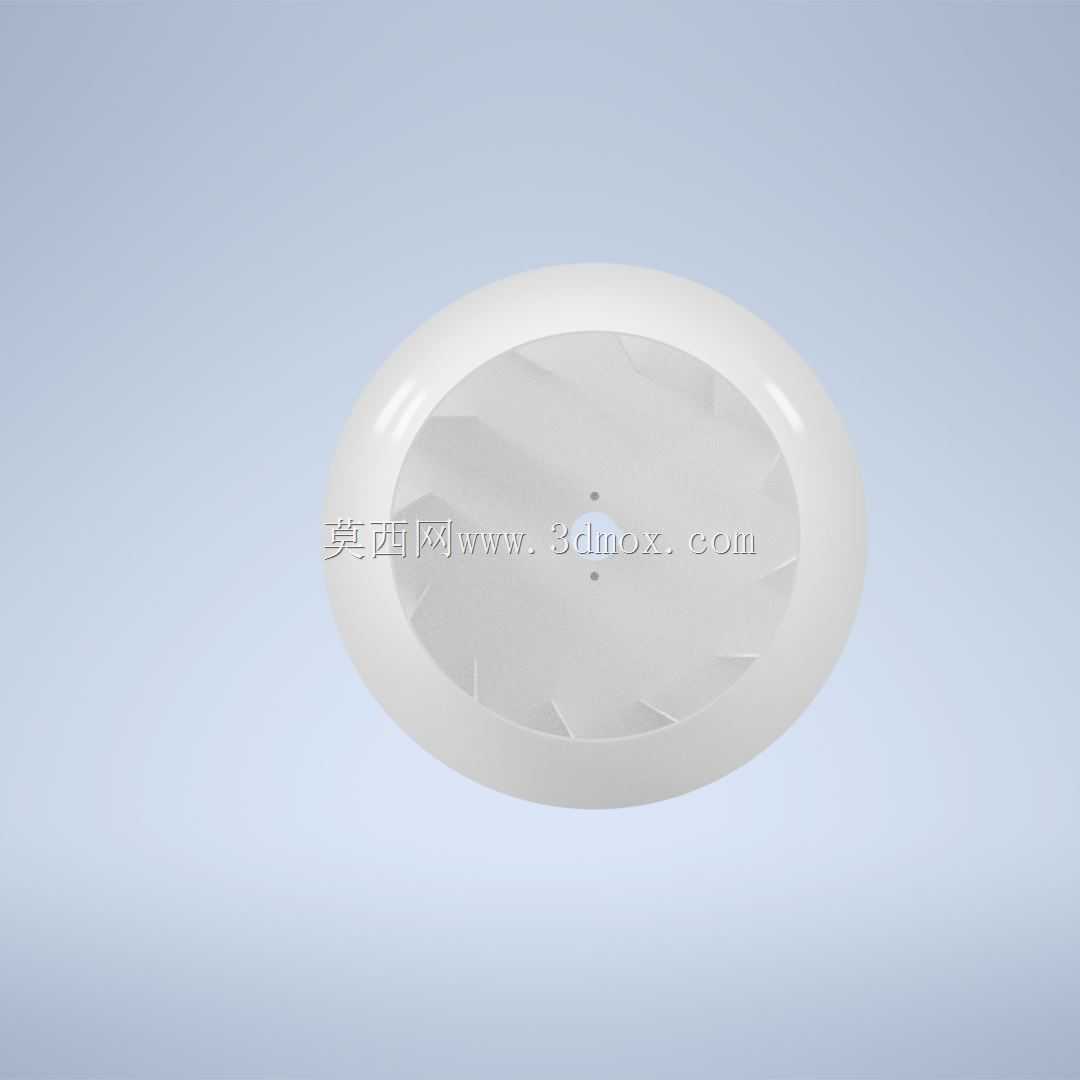

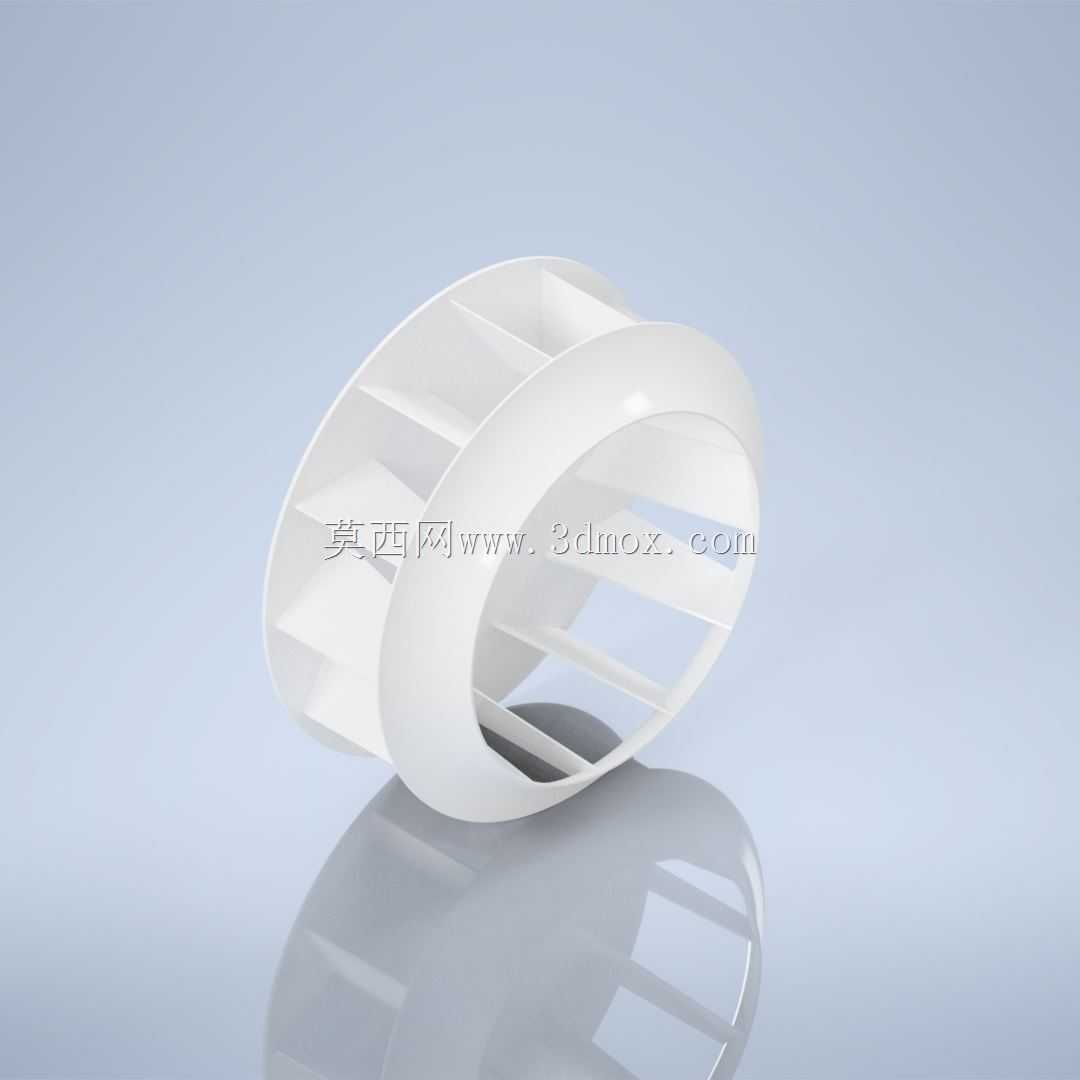

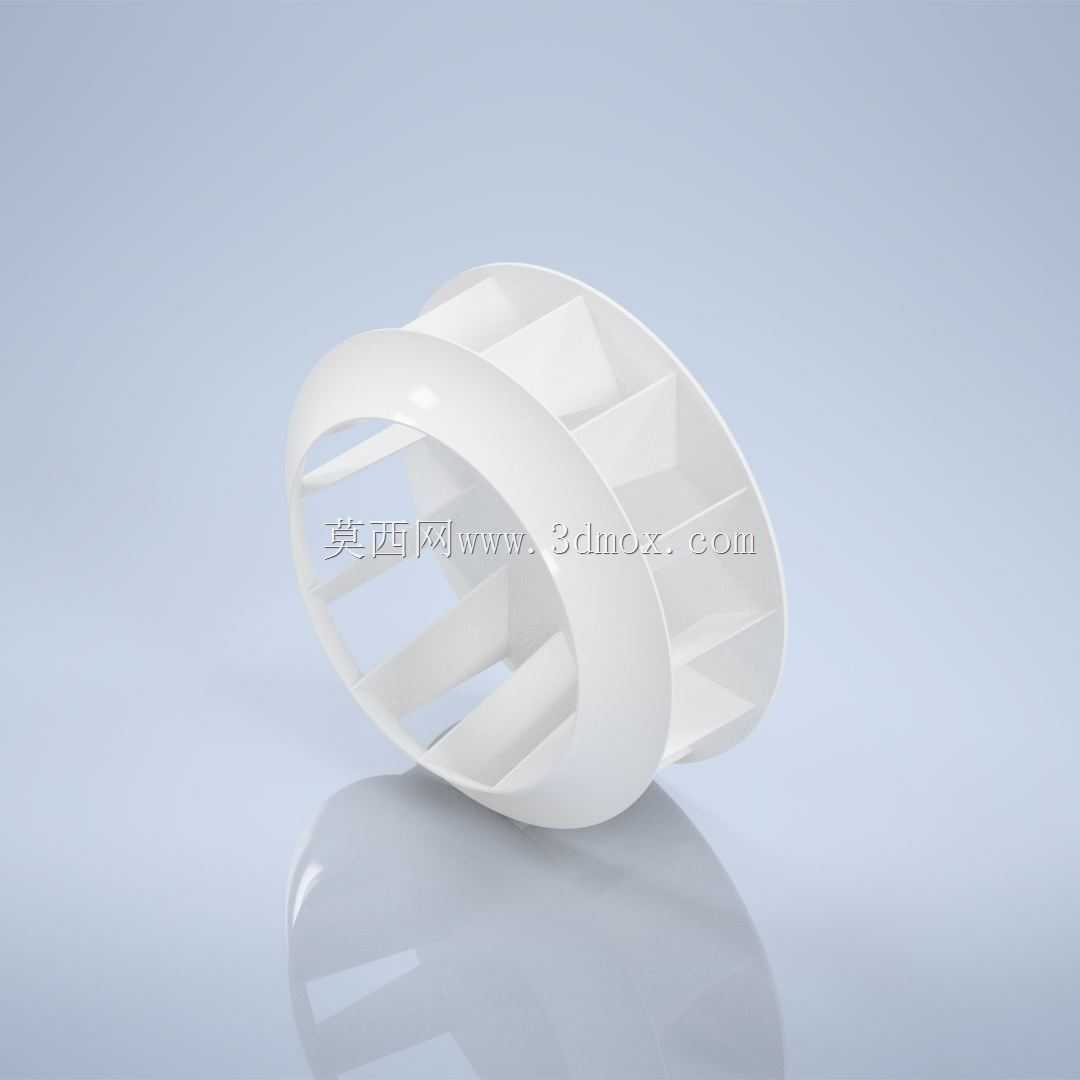

　　这款多翼式离心叶轮是小型鼓风机的核心做功部件，日常在新风系统末端送风、小型设备散热风道、工位局部排风、实验室通风柜配套送风、小型工业设备气幕隔离等场景中广泛应用，区别于高压离心风机的厚重叶轮，该款叶轮采用前倾式多叶片布局，在低转速工况下就能输出稳定的大风量，适配对风压要求不高但需要均匀送风的民用与轻工配套场景。从结构设计逻辑来看，叶轮整体采用前弯式圆弧叶片，叶片沿轮盘周向等距排布，叶片与前后轮盘的连接过渡处做了圆弧导角处理，避免气流在叶道内产生直角涡流损耗，同时降低叶片根部的应力集中系数，长期高速运转时不会出现焊缝或连接位开裂的问题。叶轮的进风侧采用无凸缘的平直进风口设计，能直接对接设备的集风器接口，安装时不需要额外加装过渡风筒，

　　有效压缩整机的轴向安装尺寸，适配紧凑型风机的装配需求。在安装边界设计上，叶轮中心的轴孔采用标准公差配合，可直接适配常规小型单相异步电机的输出轴，轴孔旁预留了紧定螺钉定位平面，安装时不需要额外加工键槽，现场装配效率更高，叶轮的整体径向跳动公差控制在合理范围内，运转时的动平衡余量满足G2.5级要求，配套电机运转时不会产生额外的振动传导，能有效降低整机运行的噪音值。从实际使用特性来看，这款叶轮的叶道宽度经过流体仿真优化，气流在叶道内的转向更平缓，不会出现局部气流脱流的问题，在相同转速下比同尺寸的直板叶片叶轮送风效率高出15%左右，同时叶片采用等厚圆弧成型，加工时可通过一体冲压或注塑工艺成型，量产一致性好，不需要后期大量的人工修型。

　　在设备选型适配时，需要注意叶轮的外径尺寸要和风机蜗壳的内壁间隙控制在3-5mm之间，间隙过大会产生回流漏风降低送风效率，间隙过小则容易因为运转振动产生擦壳故障，同时叶轮的轴向定位要和集风器的插入深度匹配，保证进风气流能平顺进入叶道，避免在进风口位置产生紊流噪音。另外这款叶轮的材质适配性较强，根据使用场景的不同，可选用PP塑料、镀锌钢板、铝合金等不同材质加工，塑料材质适配家用新风、净化器等对防腐、轻量化有要求的场景，金属材质则适配工业排风、高温送风等对强度耐温有要求的工况，不同材质的叶轮结构尺寸完全一致，可直接互换安装，不需要调整配套蜗壳和电机的安装位置，能大幅降低整机厂商的物料管理成本。
