立式多接口流体分配汇流装置结构

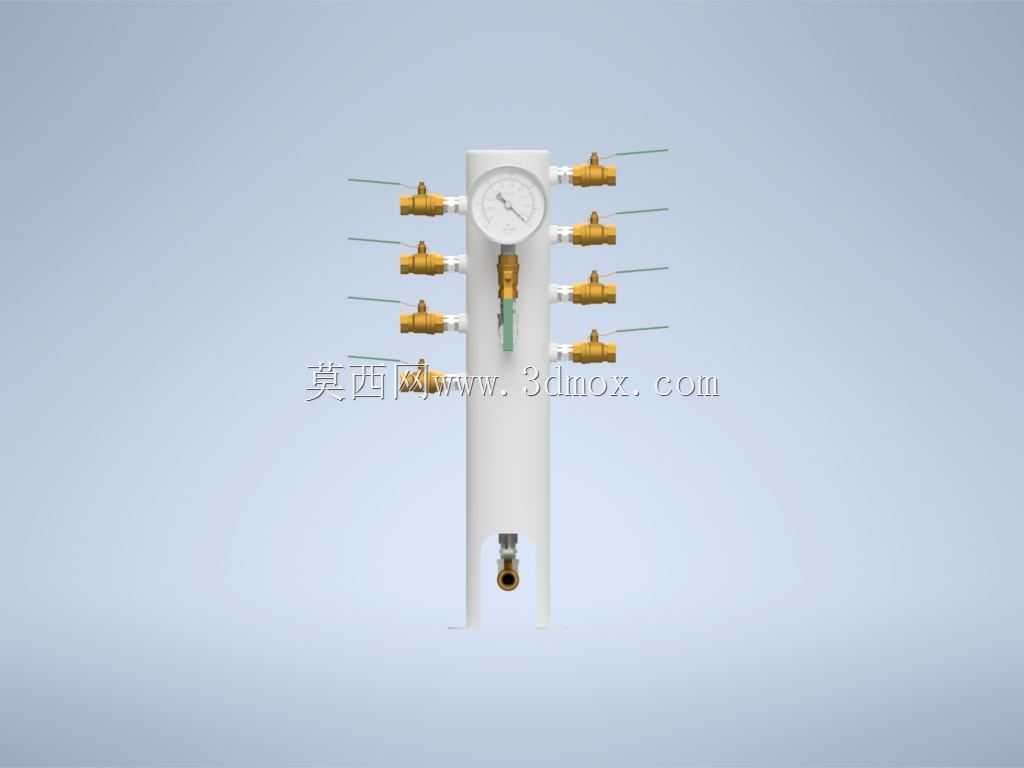

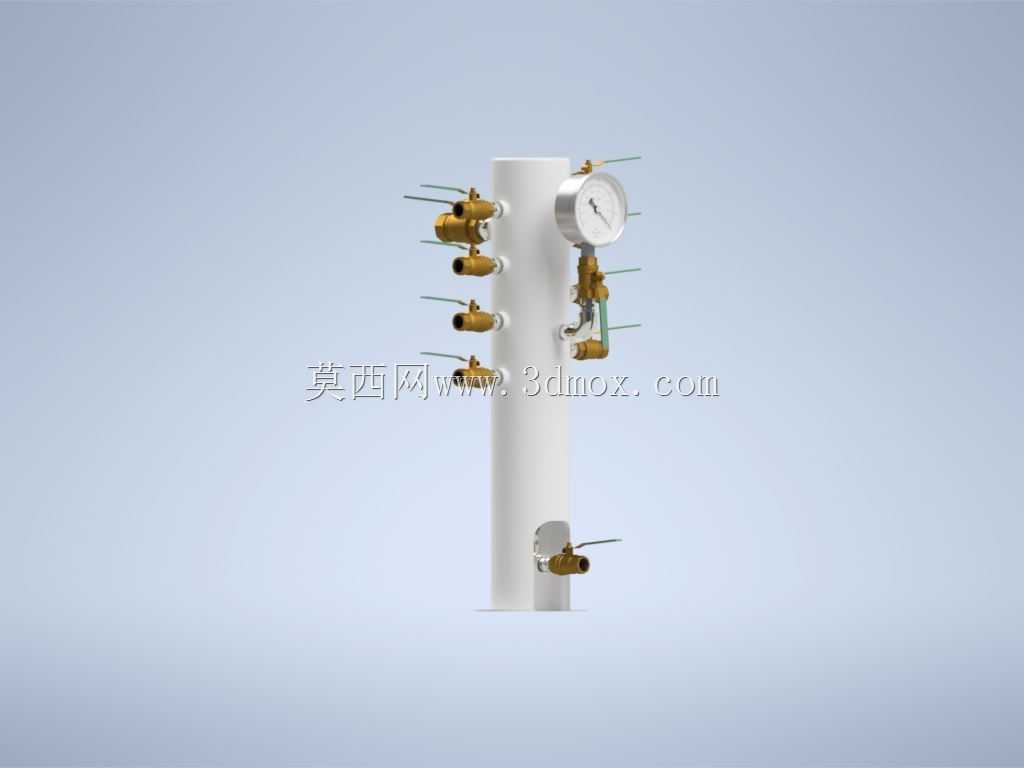

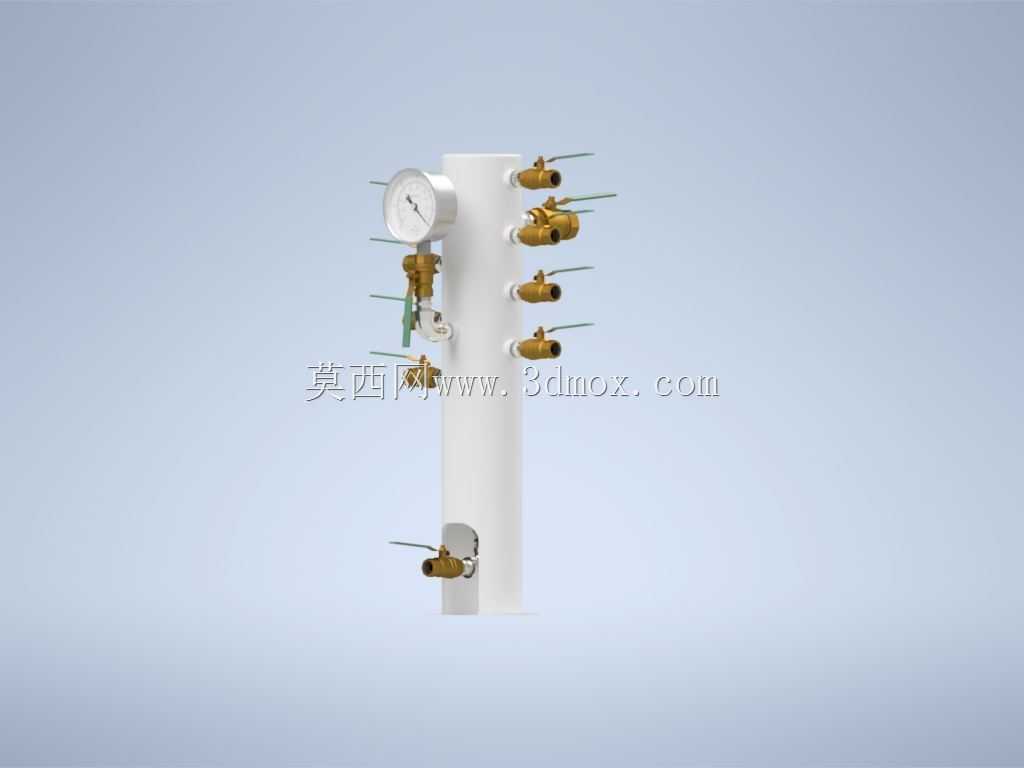

　　该立式汇流结构主要面向中小型流体输送系统的支路分配场景，常见于车间压缩空气分路、小型暖通供水支路、实验室气路管控等工况，承担单路输入多路输出的介质分配与压力实时监测功能。整体采用立式立柱式布局，主立管为等径直管结构，沿立管轴向分层布置多个外螺纹输出接口，每个接口配套独立的铜制截止阀，可单独控制对应支路的通断状态，适配不同支路的独立启停需求，避免单一支路故障影响整体管路运行。立管上部径向安装弹簧管压力表，压力表通过缓冲弯管与主立管内腔连通，可实时采集主路介质压力，缓冲弯管的结构设计能够消减介质瞬时压力波动对压力表表头的冲击，延长压力检测元件的使用寿命。设计阶段优先考虑现场安装的空间适配性，主立管上下端预留标准管螺纹连接位，

　　可直接对接上下走向的主管道，无需额外加装转角接头，减少管路泄漏点；各支路阀门的操作手柄均朝向外侧统一排布，操作空间预留充足，日常运维时无需额外工具即可完成支路通断操作，阀门采用黄铜材质适配常规水、压缩空气、低压惰性气体等通用介质，密封面采用锥面密封结构，多次启闭后仍能保持可靠密封性能。从安装边界来看，整体径向尺寸控制在较小范围，多支路接口沿周向错开排布，避免相邻支路管路安装时出现干涉，立管底部设置固定支座结构，可通过抱箍或螺栓直接固定在墙面、支架上，承受整体管路的重量与介质流动产生的振动载荷。建模过程中对各阀门的操作行程、压力表的可视角度都做了对应校核，确保实际装配后操作人员站在常规操作位置即可清晰读取压力数值，

　　阀门手柄操作时不会与相邻支路的管路、阀体发生碰撞，主立管的壁厚按照常规低压流体输送的承压标准选取，兼顾结构强度与材料成本，各接口的螺纹规格统一采用通用管螺纹标准，可直接对接市面常规规格的流体管路配件，无需定制转换接头，降低现场安装的配件采购成本与施工难度。
