25000升卧式工业储液罐体结构设计

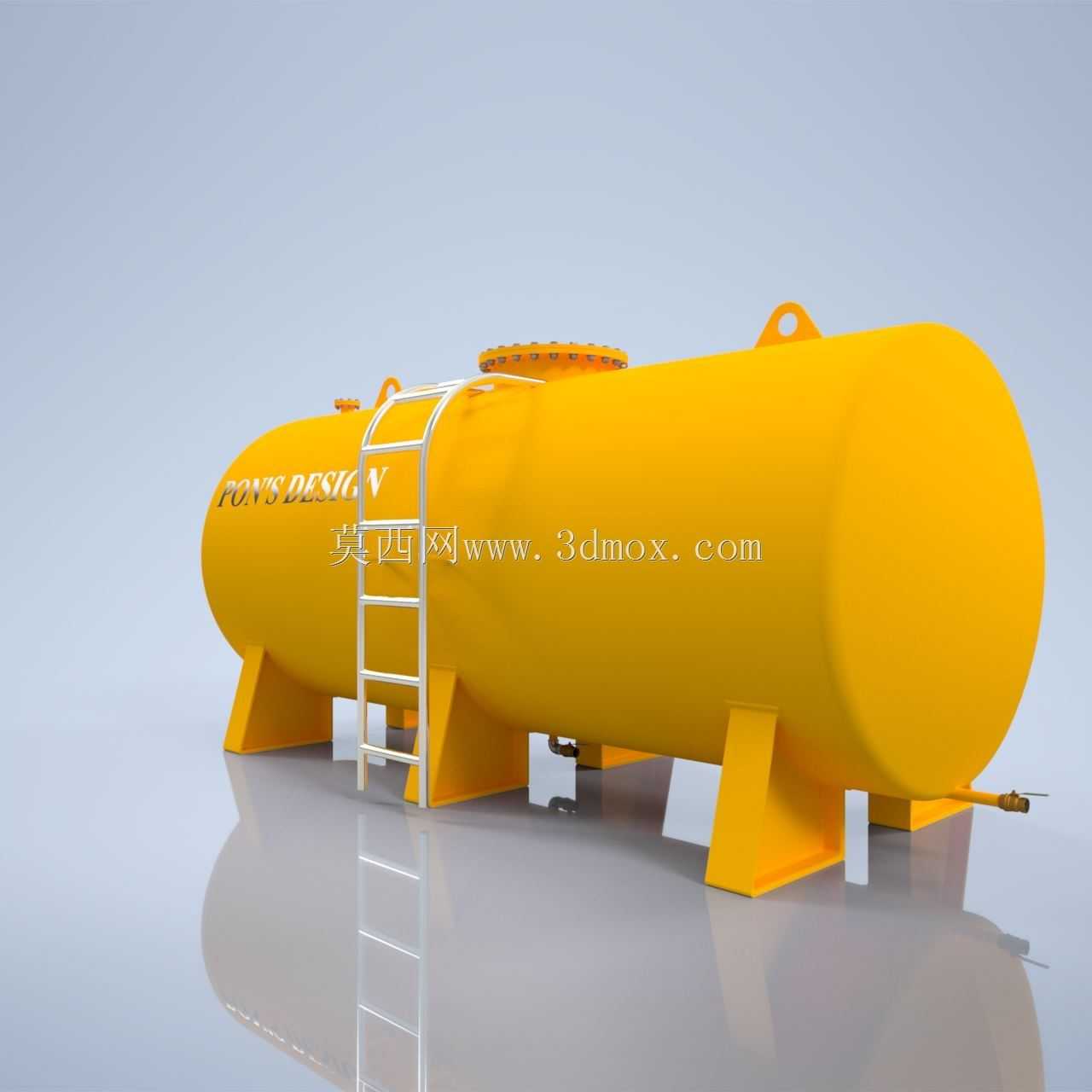

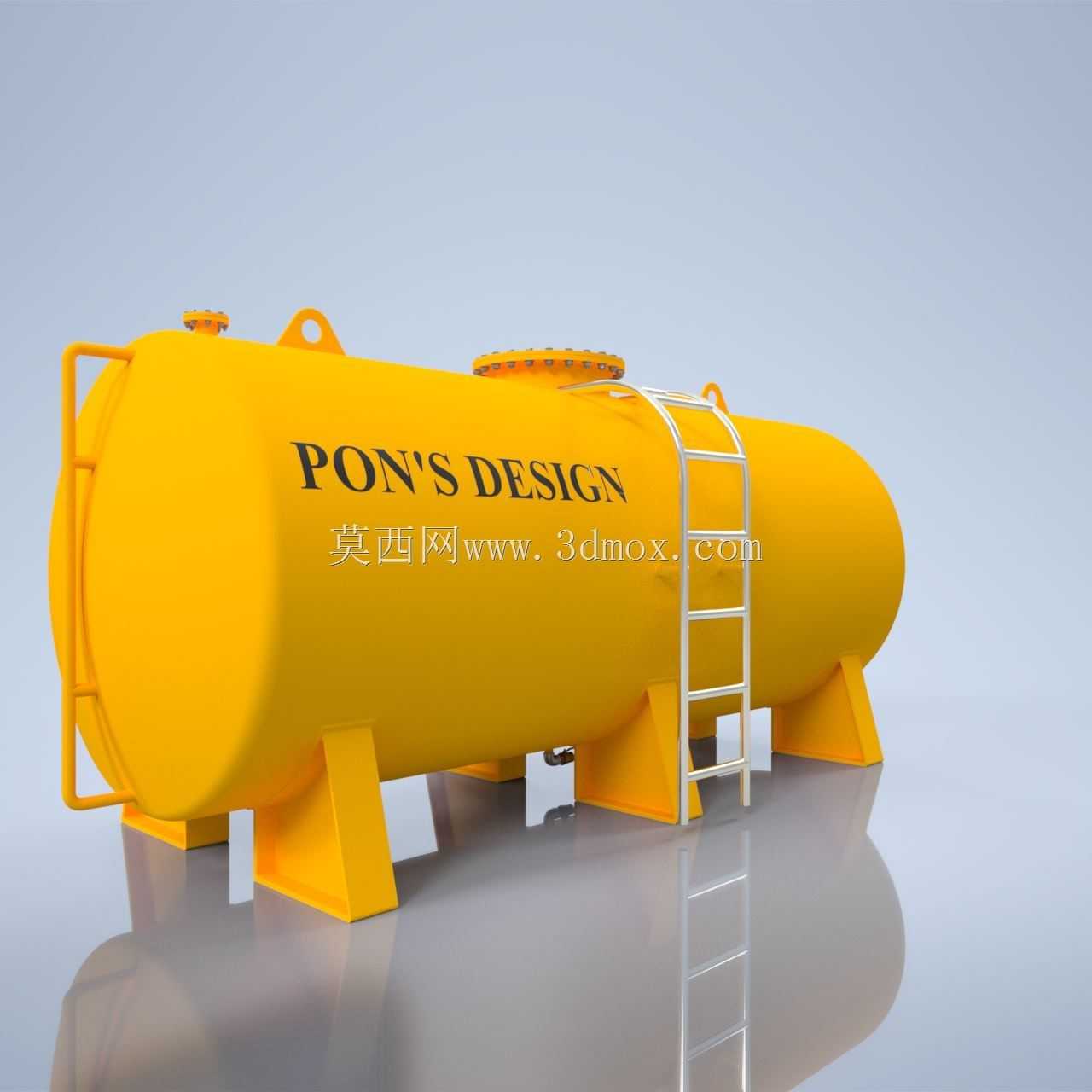

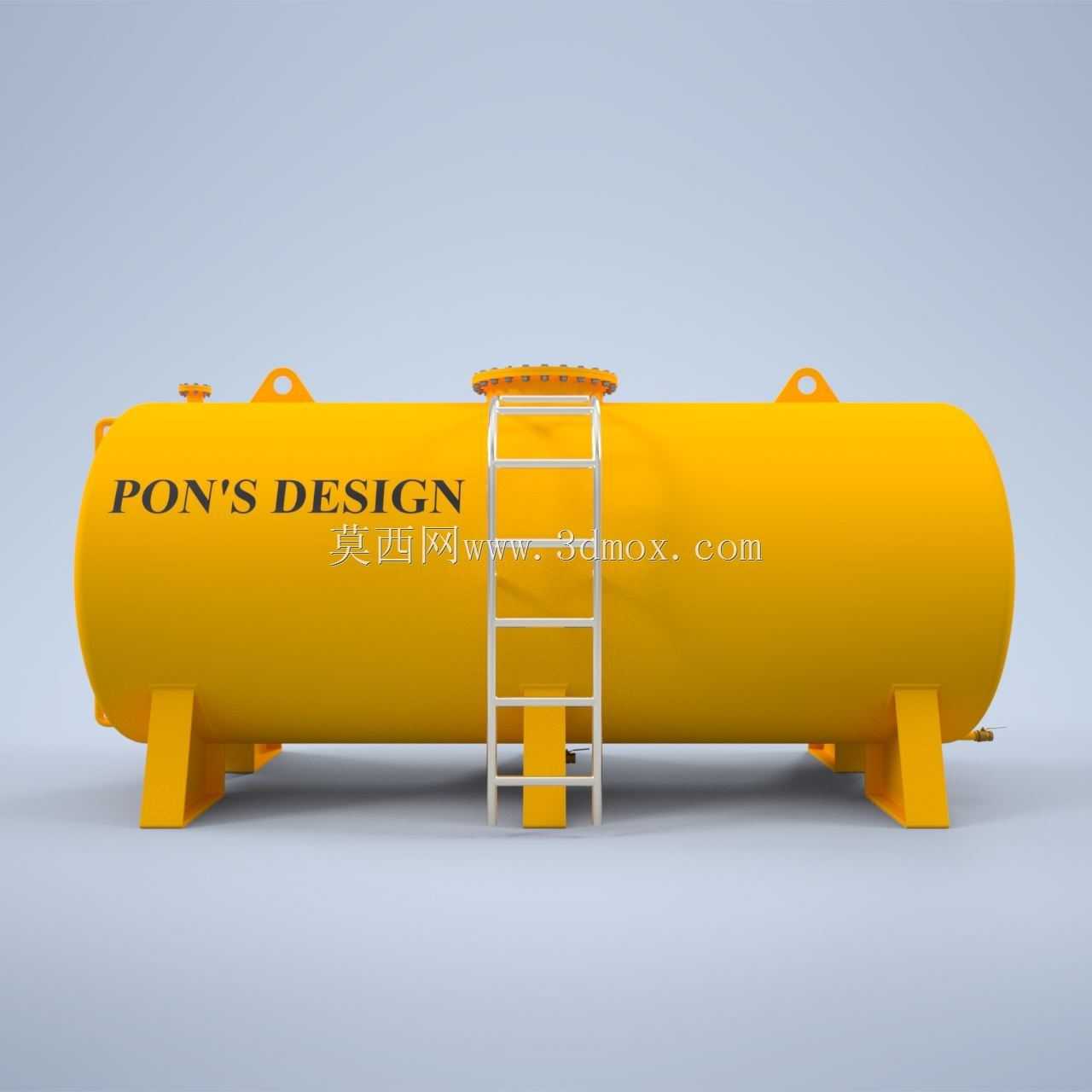

　　该卧式储液结构主要面向化工、水处理、食品加工等行业的常温液体存储场景，可适配水性介质、低腐蚀性工业溶液、工艺循环液等多种物料的暂存与中转需求，在厂区工艺管线布局中常作为中间缓冲单元衔接上下游工序，也可独立作为小型储料单元配套分布式生产点位使用。从结构设计逻辑来看，整体采用长圆筒形承压壳体搭配标准椭圆封头的构型，充分利用圆柱壳体环向应力均匀的力学特性，在同等壁厚条件下获得更优的承压能力，相比立式储罐能有效降低整体重心，减少场地基础的承重要求，适合厂区地面直接安装布设。罐体底部设置三组鞍式支座，支座与罐体接触位置做了贴合弧面处理，避免局部应力集中，支座底板预留螺栓安装孔位，可直接与预埋基础板通过紧固件锁固，

　　安装时需保证三个支座的水平度偏差控制在合理区间，防止罐体充液后出现附加弯矩影响壳体寿命。罐体顶部设置人孔结构，方便后期检修人员进入内部清理、检查焊缝与内壁腐蚀情况，人孔旁预留了工艺管口接口，可根据实际使用需求对接进料管、溢流管、呼吸阀等附件，罐体端部下方设置排液口，位置略低于罐体内壁最低点，保证停机排液时无残液积存。侧面配置的直爬梯采用圆钢弯折成型，梯步做防滑处理，爬梯与罐体通过抱箍结构固定，无需额外在罐体上焊接支架，减少对壳体母材的焊接损伤，爬梯顶部延伸至人孔操作平台位置，方便运维人员登顶作业。建模过程中对壳体壁厚、支座间距、管口方位都做了工程化校验，所有安装边界都预留了标准管件对接余量，

　　鞍座的安装孔位间距符合通用工业储罐安装规范，可直接导出工程图用于生产下料，也可作为厂区管线布局的三维布站参考模型，在做厂区三维规划时可直接调用该模型匹配安装空间，提前校核管线对接位置与操作通道预留是否合理。罐体顶部的吊耳结构按照满液总重量做了载荷校核，满足车间吊装与现场就位的吊装需求，吊装时可直接通过吊耳起吊，无需额外捆绑罐体，避免吊装过程中损伤外表面防腐层。
