DN80规格法兰调节器工业结构设计

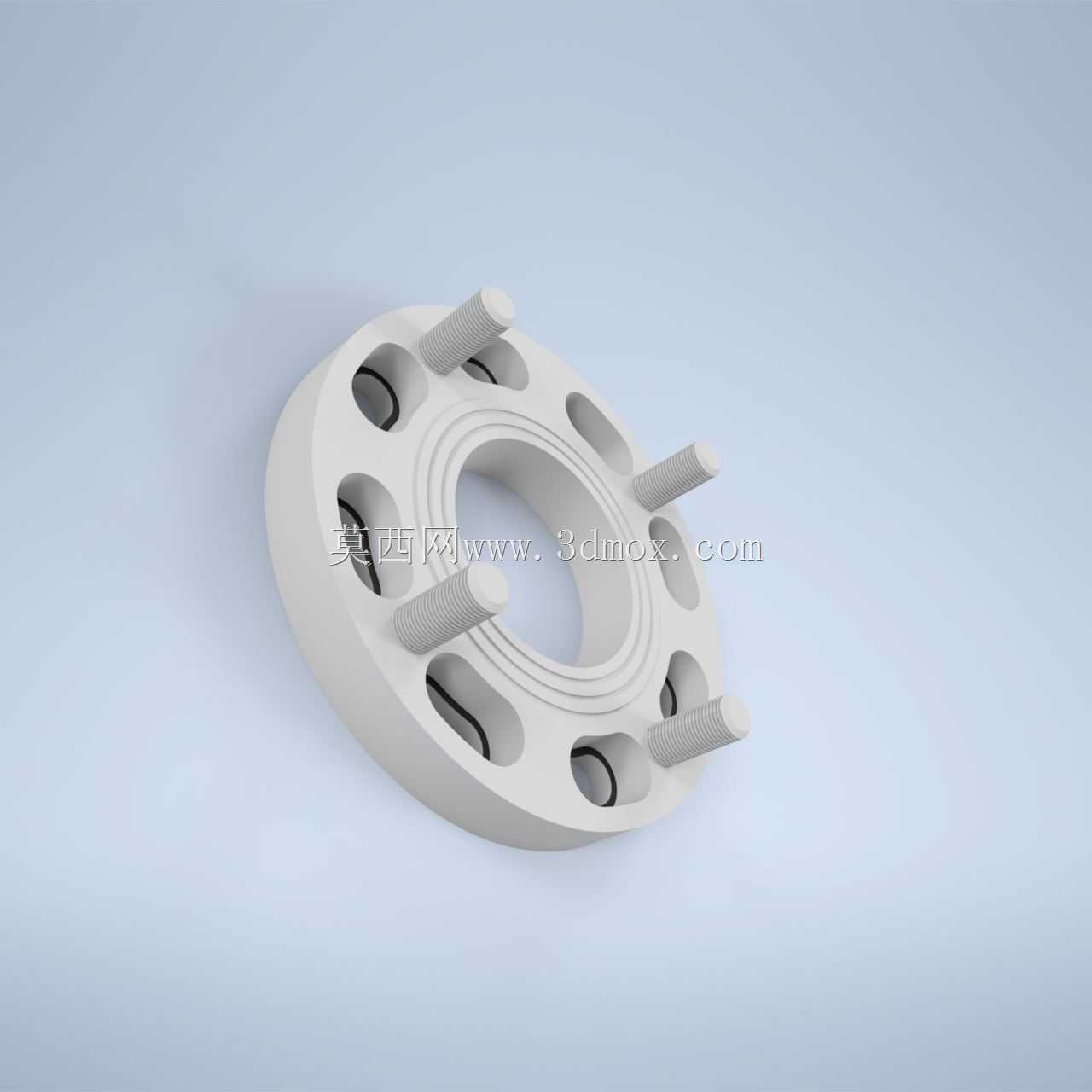

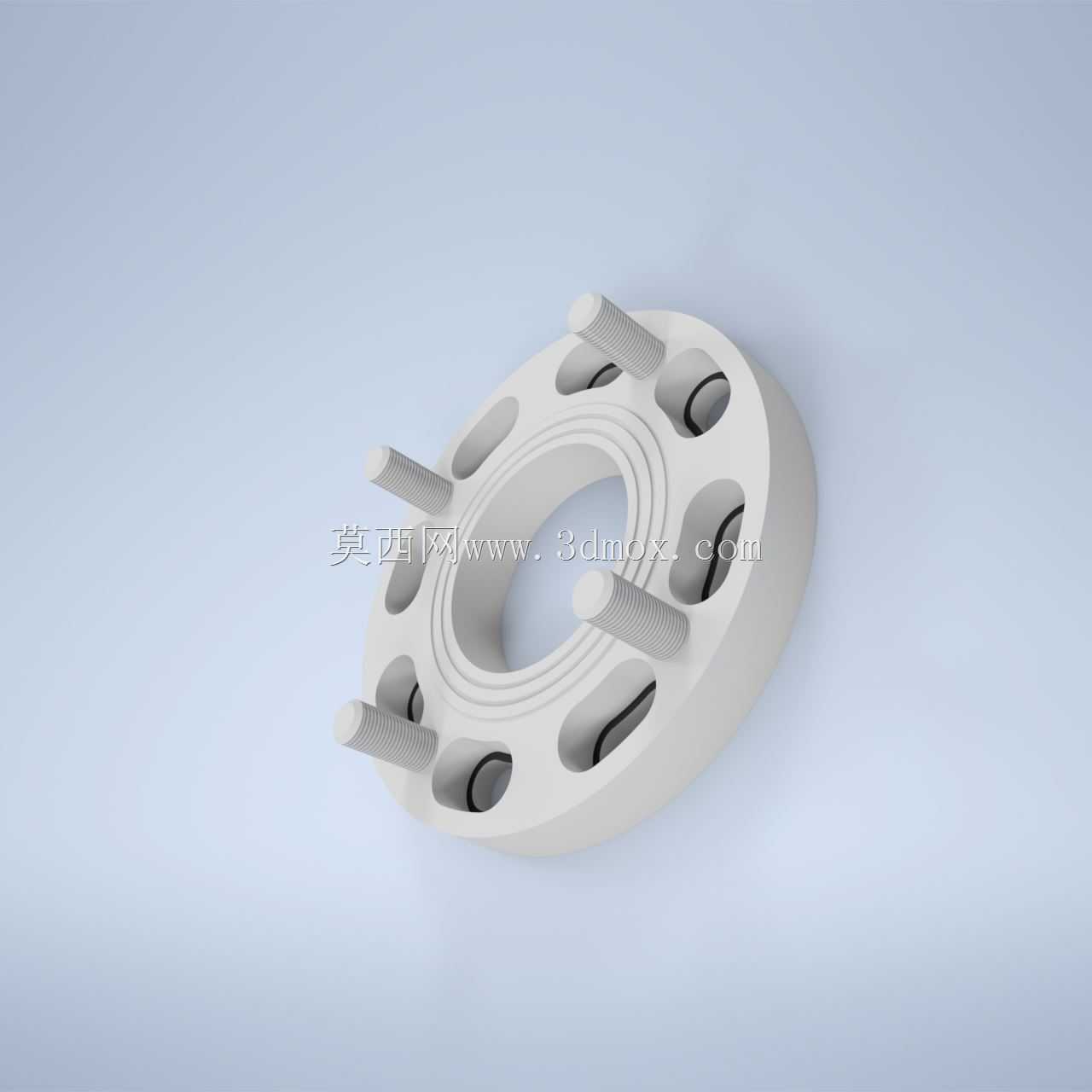

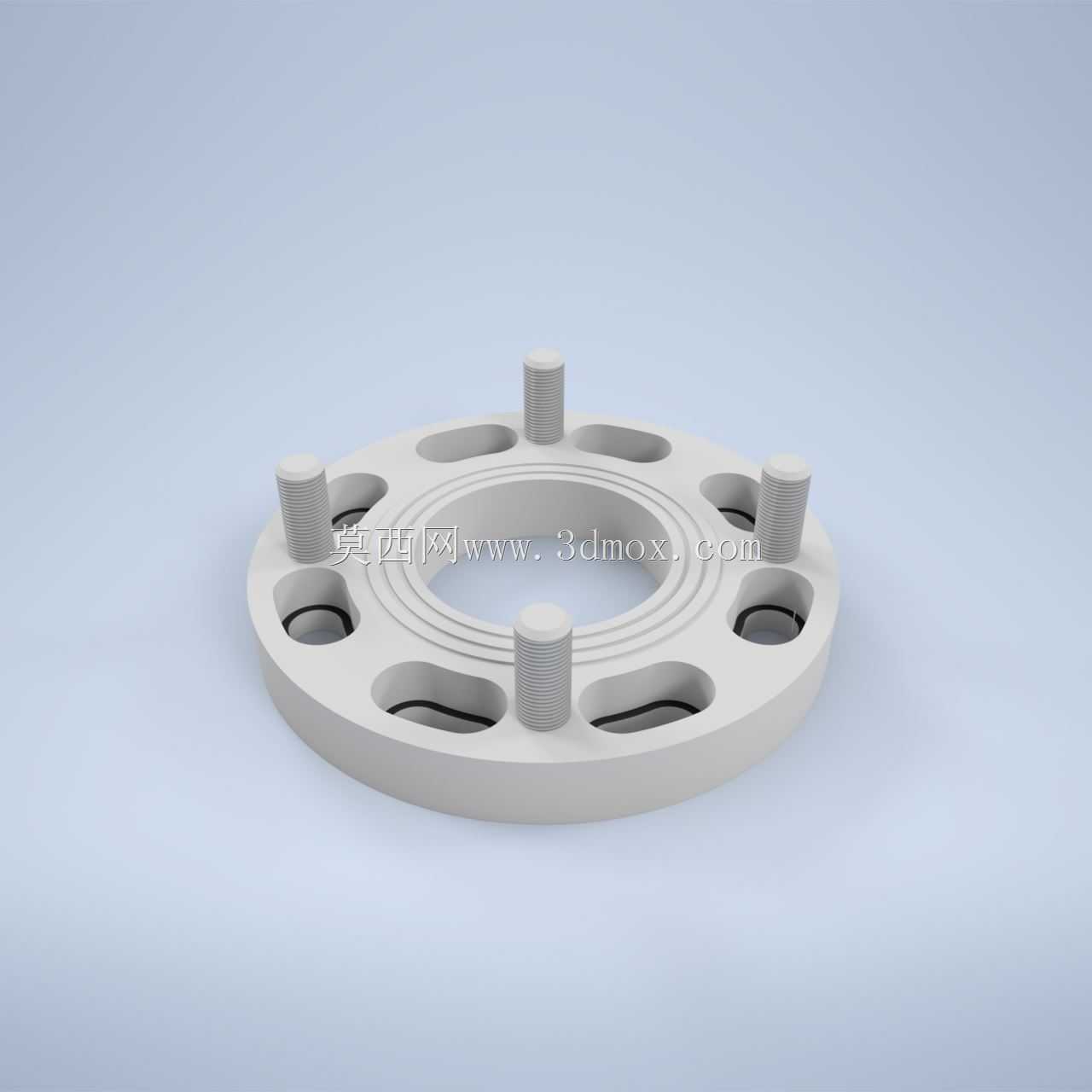

　　在工业流体输送管路系统的搭建与运维场景中，法兰调节器是解决管路安装错位、补偿运行形变的核心适配部件，常应用于化工流体管线、市政给排水管网、工业制程物料输送管路的法兰对接节点，可抵消管路因温度变化产生的热胀冷缩位移、设备运行振动带来的连接面错位，以及安装过程中产生的轴向、径向尺寸偏差，避免法兰密封面因应力集中出现渗漏、连接螺栓断裂等故障。这款DN80规格的法兰调节器，主体采用圆盘式法兰基体结构，中心开设与公称通径匹配的圆形流道，流道端面加工多道环形密封槽，可适配标准法兰垫片的嵌入安装，保证对接后的密封可靠性。基体沿圆周方向均匀分布六个螺栓穿装孔，孔位尺寸严格匹配DN80公称压力等级下的标准法兰孔距参数，安装时可直接与同规格的管路法兰、

　　设备法兰对位穿装螺栓，无需额外加工适配孔位。基体上沿圆周均匀设置六根柱状调节定位柱，在安装对位过程中，可通过调整各定位柱的伸出长度，微调两侧对接法兰的平行度与同轴度，解决现场安装时管路端法兰存在的角度偏差、轴向错位问题，降低现场安装的对位难度，尤其适合管路改造、旧设备更换时存在安装尺寸偏差的场景。从结构设计逻辑来看，该调节器的基体厚度经过力学核算，可承受对应公称压力下的管路介质压力，同时预留足够的形变补偿余量，调节柱的分布位置避开螺栓穿装区域，不会与法兰连接螺栓产生安装干涉，螺栓孔采用长圆孔与圆孔结合的排布方式，可适配小范围的孔位偏差，进一步提升现场安装的适配性。安装边界方面，该调节器的整体外径、

　　厚度尺寸均符合DN80法兰连接的安装空间要求，安装后不会额外占用过多管路布置空间，调节柱的操作端预留足够的扳手操作空间，现场无需特殊工装即可完成调节与锁紧作业。在实际工况应用中，这类法兰调节器可有效降低管路对接的安装精度要求，减少因安装错位导致的法兰密封失效风险，同时可吸收管路运行过程中产生的小幅振动，延长法兰密封垫片的使用寿命，降低管路系统的运维频次。建模过程中严格遵循管路法兰的相关尺寸标准，各配合面的公差预留符合机械加工的实际工艺要求，所有结构特征均考虑实际加工的可行性，不存在无法加工的异形结构，可直接用于生产加工的尺寸参考，也可用于管路系统的三维装配模拟，提前验证管路布置的安装干涉问题，为现场施工提供准确的尺寸依据。
