带干燥器卧式储液罐医疗活塞式压缩机

　　这款设备主要面向医疗系统洁净压缩空气供给场景设计，区别于普通工业用空压机，整套系统集成了空气压缩单元、冷冻式干燥组件与1000L卧式储液罐，可直接为牙科治疗台、医用气动器械、病房集中供气终端提供稳定的干燥洁净压缩空气，无需额外搭配后处理设备即可满足医疗场景对压缩空气含水量、压力稳定性的严苛要求。

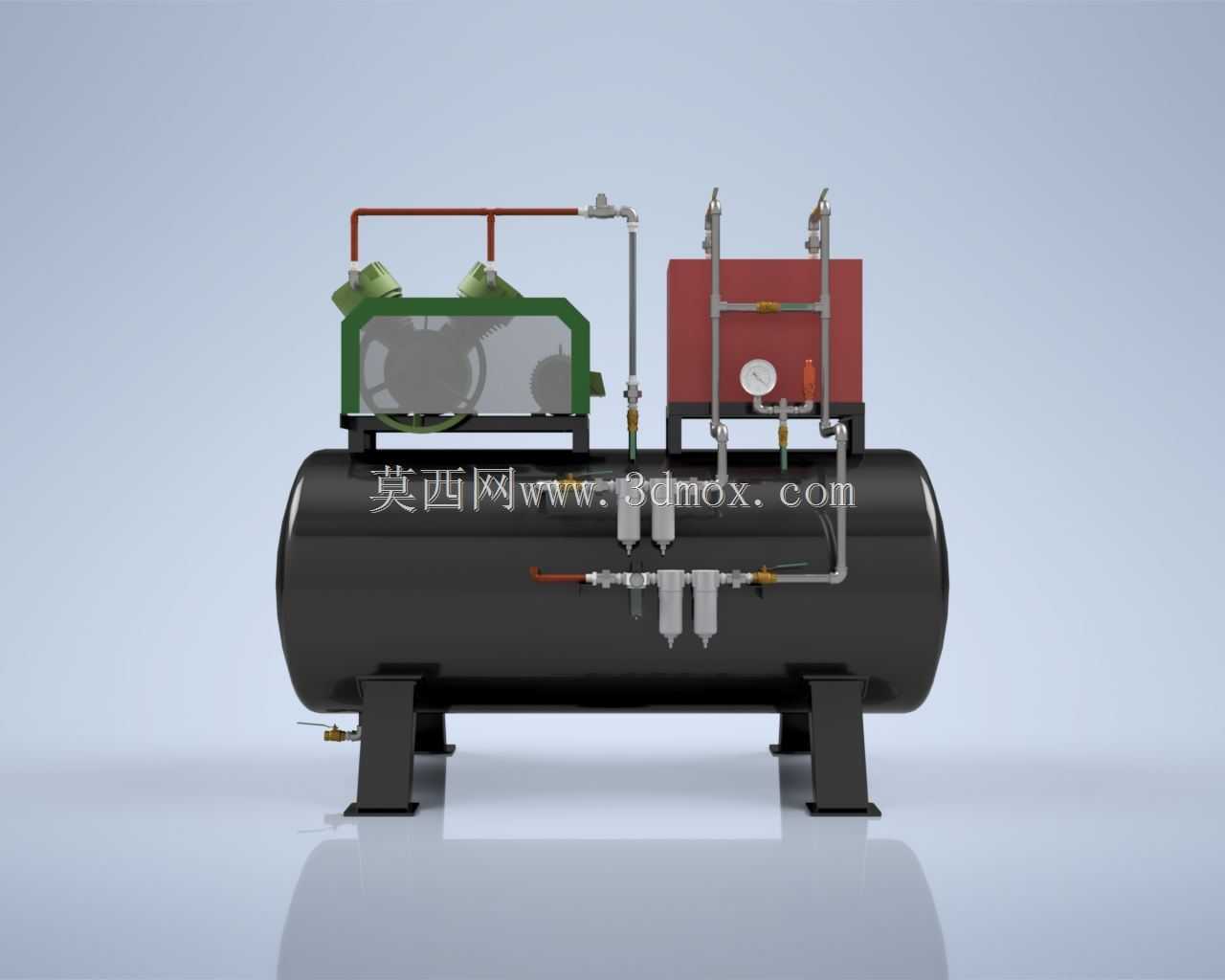

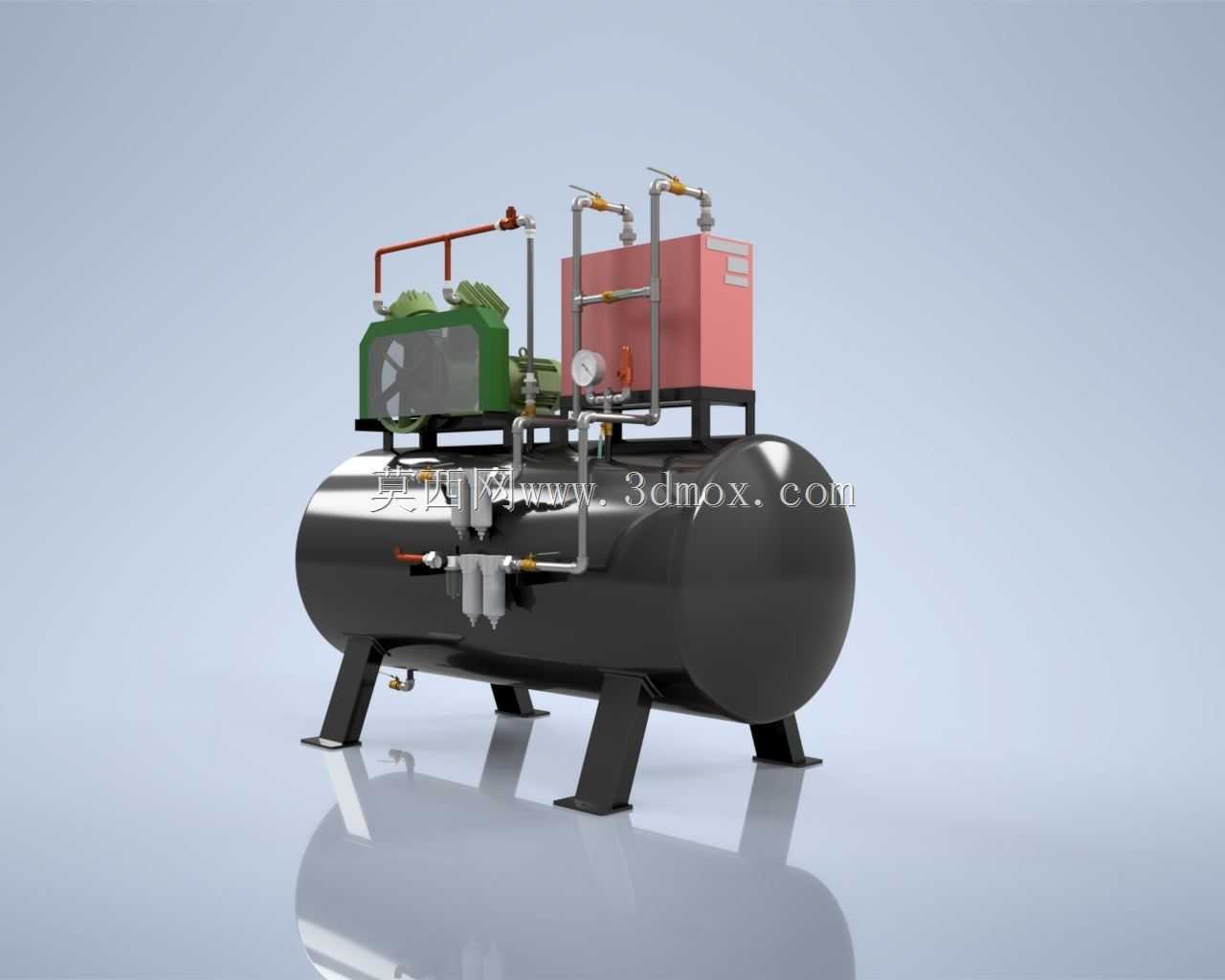

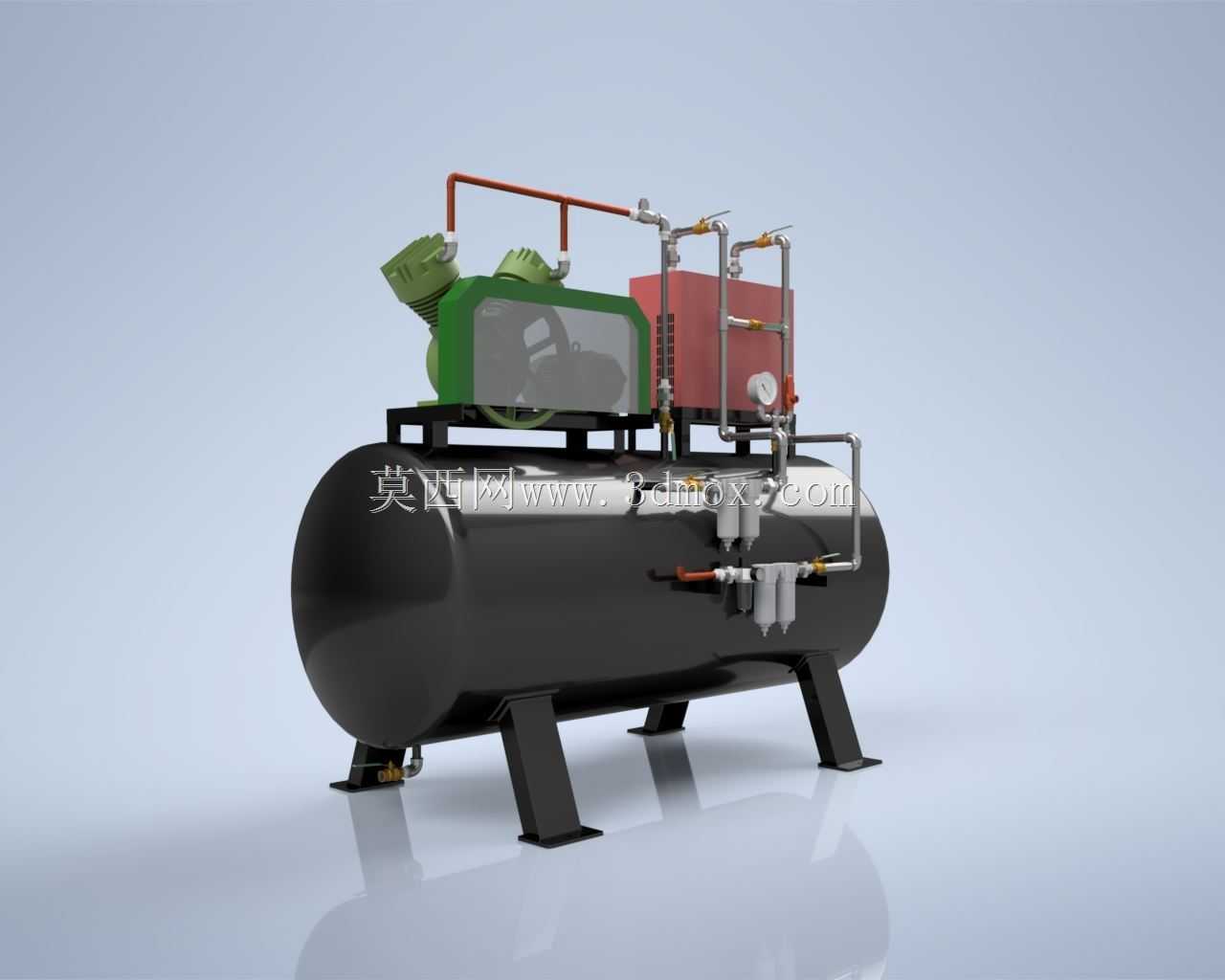

　　从结构设计逻辑来看，整套设备采用撬装式集成布局，将双缸活塞压缩主机、驱动电机、散热冷却组件、空气干燥过滤模块全部集成在卧式储液罐的顶部安装平台上，储液罐本身作为整套设备的承载基座，底部设置三个鞍式支撑脚，安装时仅需将支撑脚通过膨胀螺栓固定在硬化混凝土地面即可，无需额外搭建安装机架，大幅降低现场安装的施工量。储液罐采用标准椭圆封头焊接结构，罐体长度约2200mm，筒体直径约800mm，整体安装高度约1650mm，设备两侧预留的管路接口距离地面高度约450mm，可直接对接车间或医疗站房的主供气管道，安装边界预留300mm的检修空间即可满足日常维护操作需求。

　　功能配置上，压缩主机采用皮带传动结构，可根据实际供气压力需求调整电机带轮配比，适配0.7-1.2MPa的不同供气压力工况；顶部的红色管路为压缩空气高温排气通路，排气先进入后置冷却器完成降温，再通入空气干燥器去除压缩空气中的液态水与油雾，经过滤处理后的干燥压缩空气才会送入下部储液罐存储，避免管路内因凝水滋生细菌、锈蚀气动元器件。储液罐上配置的压力表、安全阀、排污阀均采用可视化布局，日常巡检时站在设备侧面即可直接读取压力数值，底部排污阀设置在罐体最低点，可定期排出罐内沉积的冷凝水与杂质。

　　建模过程中对设备的管路走向做了完全还原，每一处弯头、阀门、过滤组件的安装位置都与实际量产设备保持一致，支撑脚的安装孔位、罐体上的管路接口尺寸都做了参数化标注，可直接用于医疗供气站房的布局规划、设备安装干涉校验，也可作为同类撬装式压缩设备的结构设计参考模板。
