输送机用五角星形手拧紧固旋钮结构

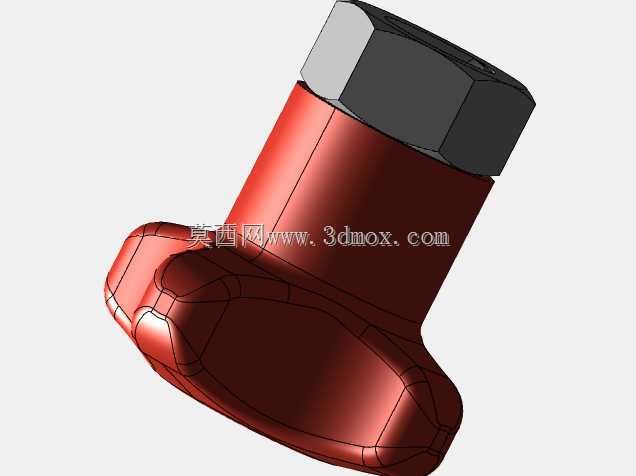

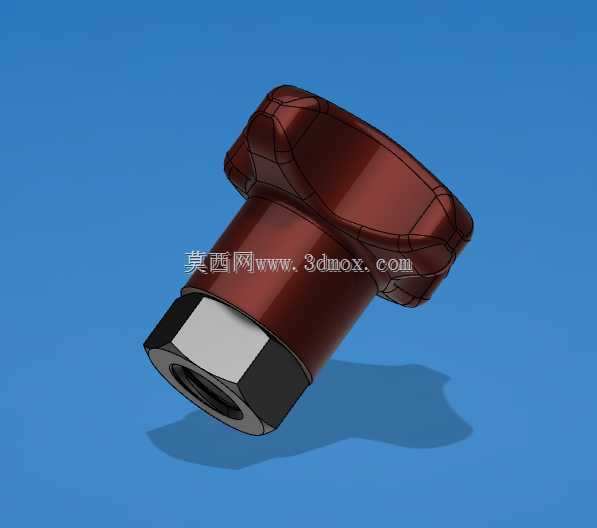

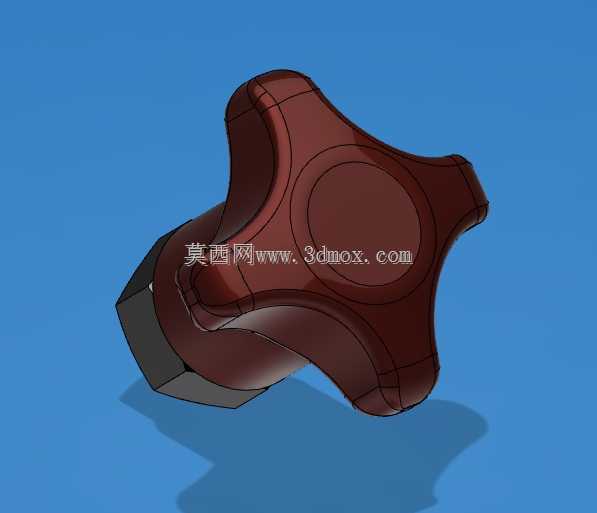

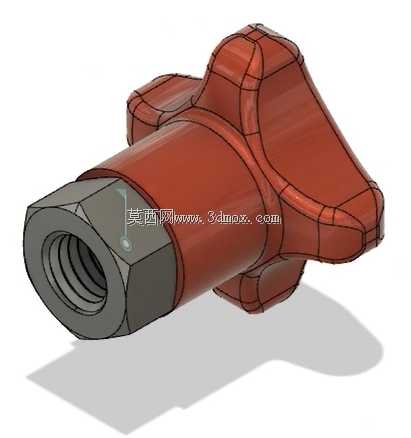

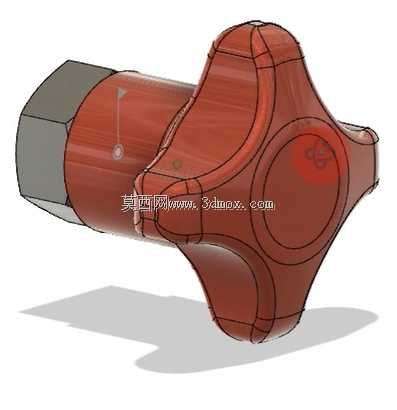

　　这类五角星形手拧紧固旋钮，主要应用在带式输送机的侧边护板、导料槽挡边、可调式托辊支架的快速锁紧场景，在生产线日常运维、物料输送路径微调的作业中，操作人员无需借助扳手等额外工具，直接徒手就能完成锁紧与松脱操作，能大幅缩短设备调整的停机时长，尤其适合食品加工、包装物流等需要频繁调整输送限位的产线环境。从功能特性来看，旋钮头部的五角弧面造型完全贴合人手握持施力的形态，每个凸角的过渡圆角都做了圆滑处理，即便操作人员戴防滑劳保手套操作，也不会出现硌手、打滑的问题，相比传统的一字、十字槽旋钮，施力力矩的传递效率提升明显，徒手就能达到足够的锁紧预紧力，避免输送设备运行过程中因振动出现紧固件松脱的问题。下部集成的六角柱结构，

　　是设计时预留的辅助施力位，当设备长时间运行后螺纹副出现锈蚀、积尘卡滞，徒手无法拧动时，可以用普通开口扳手卡住六角位施加更大扭矩，不需要额外制作适配的工装，兼顾了日常徒手操作的便捷性和故障维护的通用性。设计过程中，首先要匹配输送机常用的M6、M8规格外螺纹安装接口，旋钮头部的外径控制在40mm到50mm区间，这个尺寸区间既不会因为头部过大占用过多安装空间，导致相邻的护板、传感器安装位出现干涉，也不会因为头部过小导致徒手施力时力臂不足，拧不动锁紧螺纹。头部的厚度控制在15mm左右，五角的每个凸边都做了1.5mm的倒边处理，去除加工锐边的同时，也能减少旋钮表面的应力集中，避免频繁施力拧动时出现边角崩裂的问题。安装边界方面，

　　旋钮锁紧后六角柱下端面与安装基面的预留间隙控制在2mm，既不会因为间隙过小导致旋钮转动时摩擦安装基面，造成操作阻力变大，也不会因为间隙过大导致螺纹啮合长度不足，锁紧后出现晃动。旋钮底部与螺纹衔接的位置做了直径12mm的平垫片接触面，锁紧时压力能均匀分散在安装件表面，不会因为局部压强过大压伤铝合金或薄钢板制作的输送机护板表面，同时也能增大接触摩擦力，提升锁紧后的防松效果。整个结构没有多余的复杂曲面，建模时先通过旋转特征做出主体的基础轮廓，再用阵列特征做出五角的凸耳结构，最后做圆角过渡处理，后续不管是做注塑模具开模，还是做尼龙棒料的机加工，都能快速实现量产，加工成本控制在较低水平，完全适配输送设备批量配件替换的需求。
