90度转弯曲线带式输送设备结构设计

　　在电商仓储分拣、食品包装流水线、电子元器件组装产线、日化产品装箱工段中，受车间场地布局限制，直线输送路径往往无法适配现有厂房的立柱、消防通道、跨工段衔接的空间要求，曲线带式输送设备正是为解决物料直角转向输送需求开发的专用输送单元，可实现输送路径90度平滑转向，无需额外设置顶升移载、人工转序环节，能有效压缩产线占用空间，减少物料在转向环节的磕碰、卡滞风险。

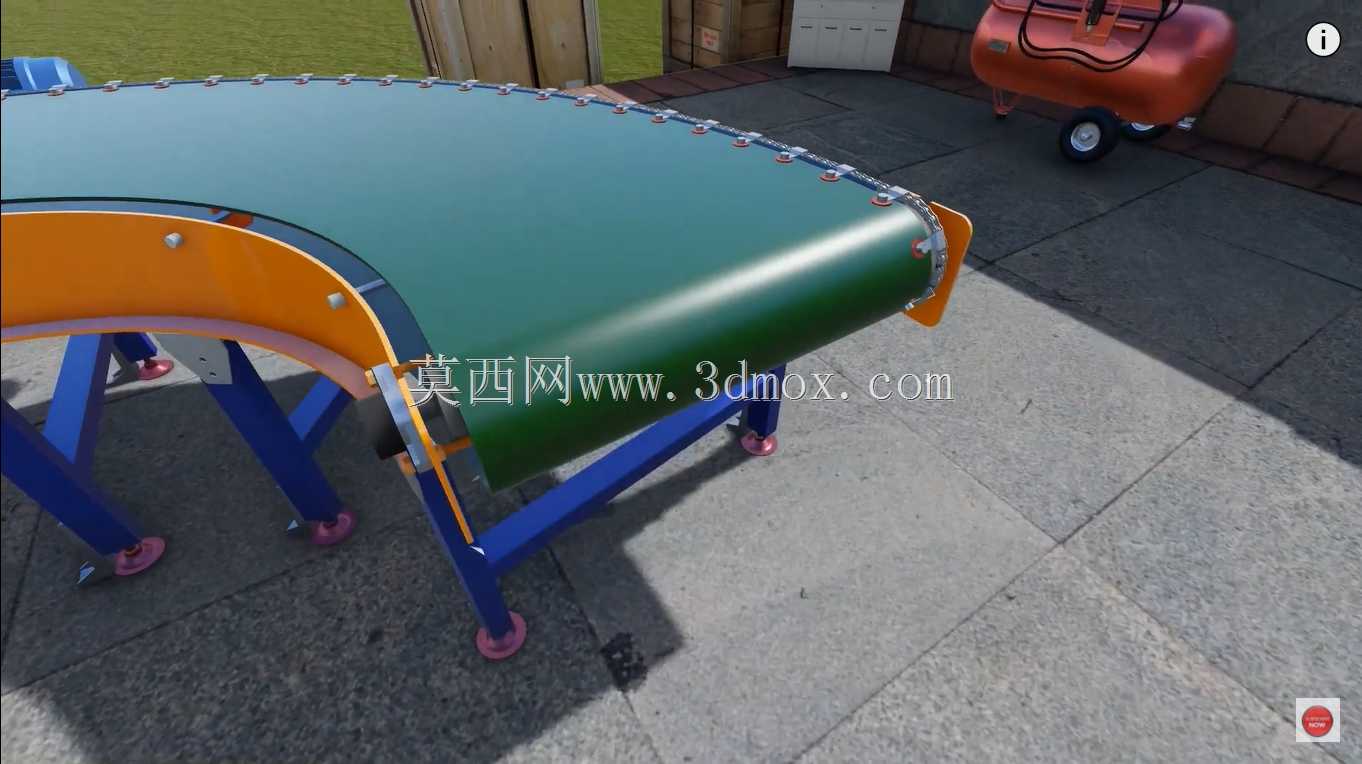

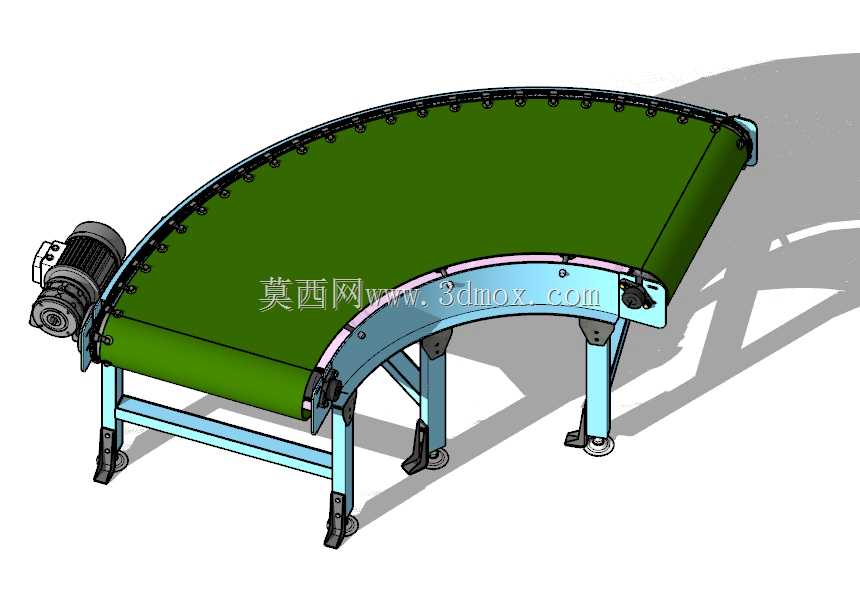

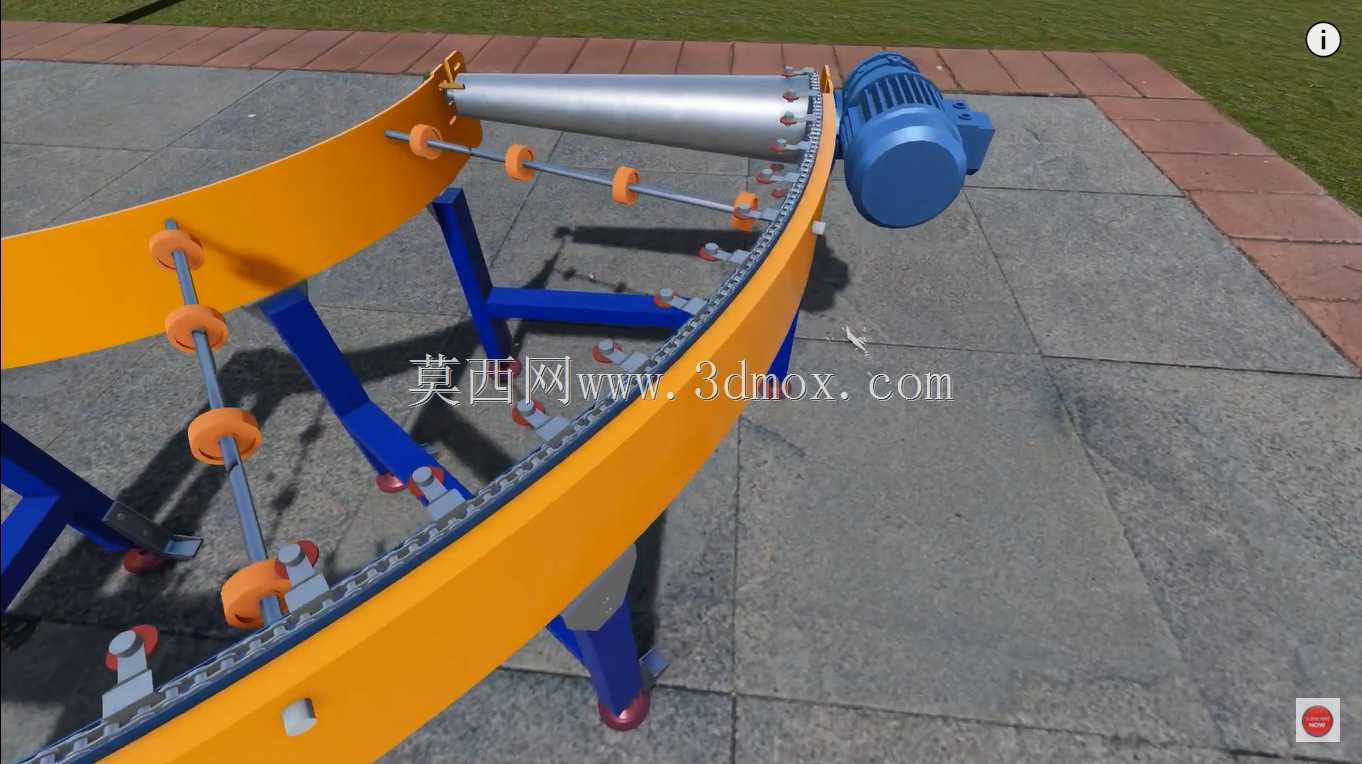

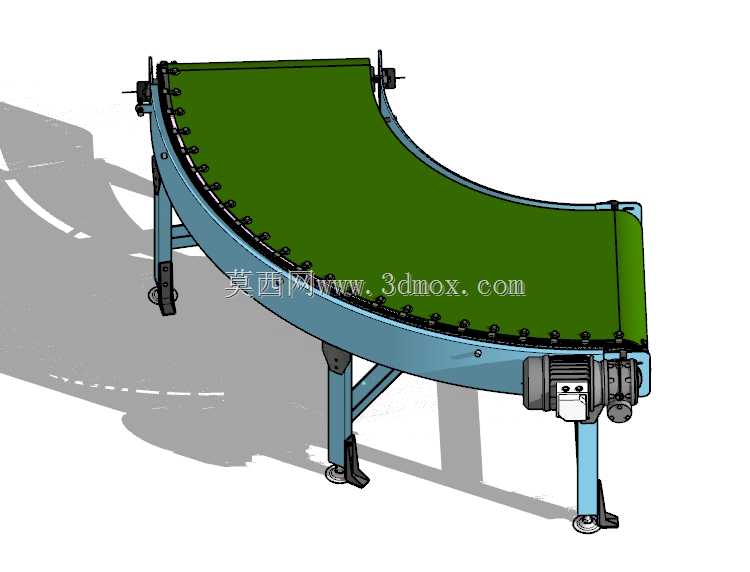

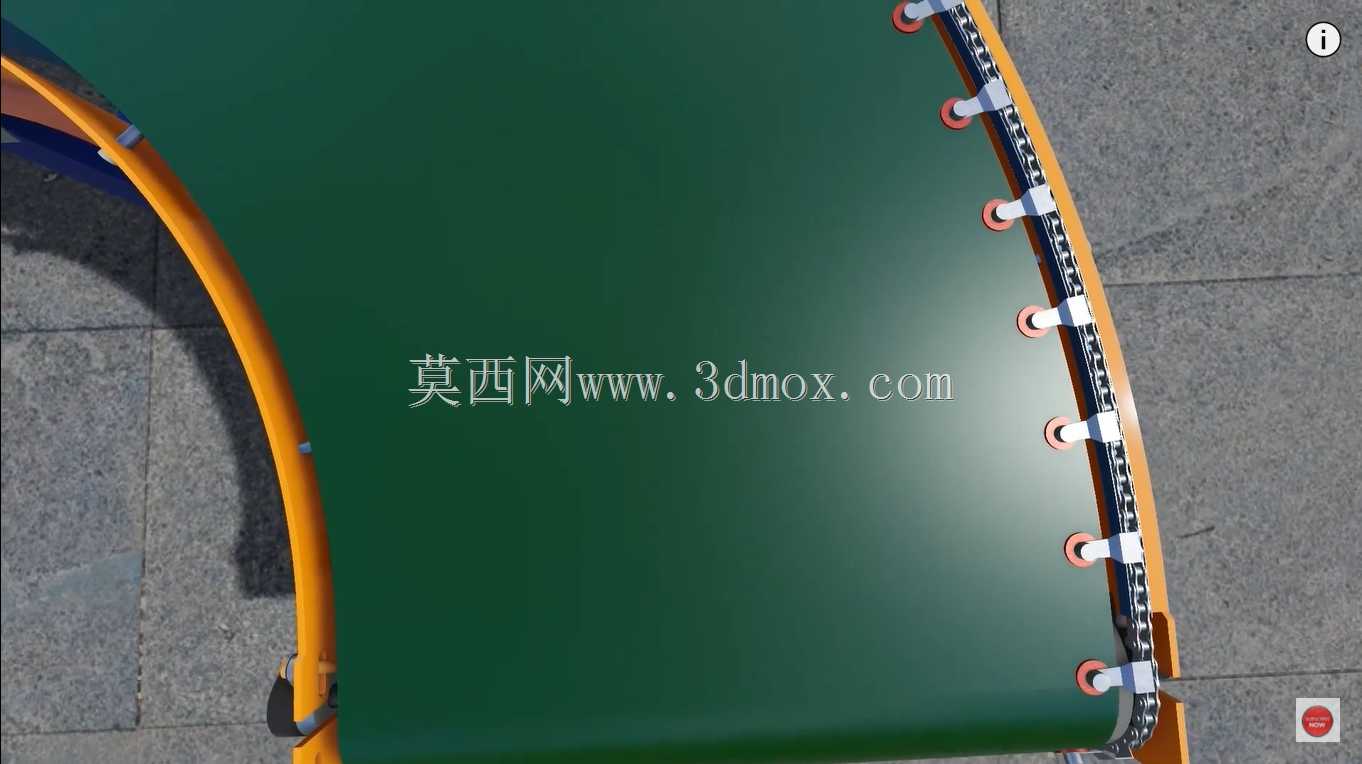

　　该设备采用扇形整体机架设计，机架外侧弧边与内侧弧边保持统一曲率，机架主体采用折弯型材焊接成型，两端设置主动辊与从动辊，其中主动辊端配套驱动电机与减速单元，为皮带运行提供稳定动力；沿弧线机架的内外两侧均匀设置导向托辊与压带轮，避免绿色PVC输送皮带在弧线运行过程中出现跑偏、褶皱、侧边磨损的问题，皮带张紧机构设置在从动辊端，可通过调节螺栓调整皮带张紧度，适配不同负载下的皮带伸长量变化。

　　设计过程中需重点核算转弯半径与输送物料尺寸的匹配关系，通常内转弯半径需大于输送物料最大外形尺寸的1.2倍，避免尺寸较大的箱装物料在转弯段因内外侧线速度差出现甩落、卡滞；设备支腿采用可调节高度的结构设计，支腿底部设置减震脚垫，可适配地面存在30mm以内高度差的安装场景，安装时需保证设备整体机架的水平度偏差不超过千分之二，避免皮带运行时出现单侧受力过大的问题。

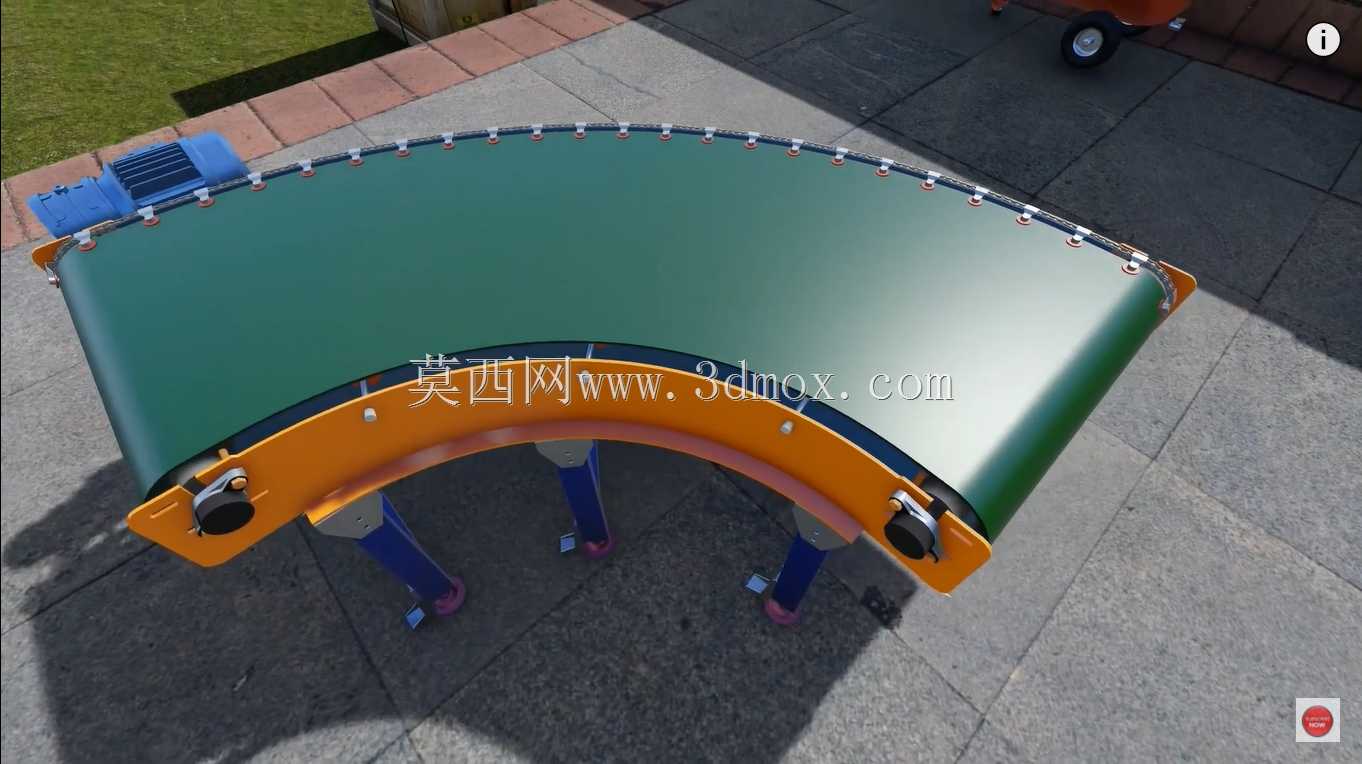

　　设备的输送面高度可根据前后衔接的直线输送机高度做定制化调整，两端的接口位置可直接与同宽度的直线带式输送机对接，无需额外加装过渡导板；弧线段的外侧设置高于输送面的挡边结构，可避免物料在离心力作用下滑出输送面，针对不同输送物料的摩擦特性，可调整皮带运行速度，常规工况下运行速度控制在0.2m/s到1.2m/s区间，既保证输送效率，也避免转弯段速度过快导致物料移位。

　　建模过程中对所有转动部件的装配间隙做了精准还原，托辊与机架的安装座预留了转动间隙，驱动端的电机安装座设置了腰型调节孔，可用于调整传动带的张紧度，支腿与机架的连接位置采用螺栓紧固结构，方便现场安装时调整支腿位置，适配不同的地面固定需求。
