多色环带花型端盖塑料喷嘴结构

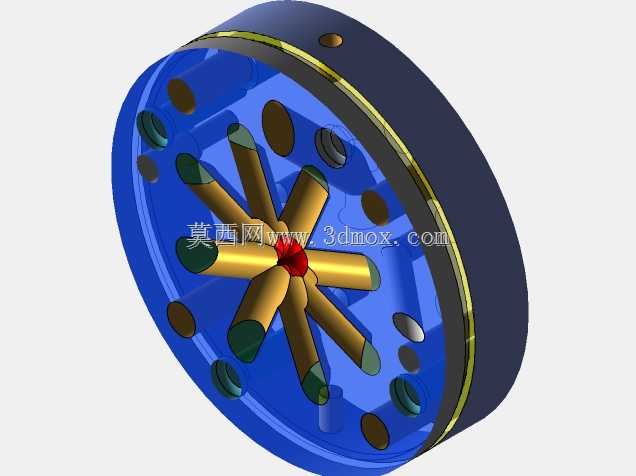

　　这款塑料喷嘴主要配套传感类流体检测设备使用，常见应用在小流量流体喷射、气液混合吹扫、精密点位喷涂这类需要稳定介质输出的工况场景，比如工业检测环节的样液精准加注、传感探头的定时清洁吹扫，或是小型喷涂工位的定向介质输出，都能见到这类结构的喷嘴身影。从实际功能来看，它的端盖采用花型分流结构，中心设置主喷射孔，周围环绕多组斜向分流槽与辅助通孔，介质进入腔体后会先经过花型流道完成匀压，避免单孔喷射时的压力波动导致的射流偏移，外围的辅助孔既可以在气液混合场景下引入辅助气流打散主射流形成均匀雾场，也能在吹扫工况下扩大覆盖范围，适配传感检测时对介质覆盖均匀度的要求。设计阶段首先考虑的是塑料件的成型工艺性，筒体部分的多道环形凸台与凹槽，

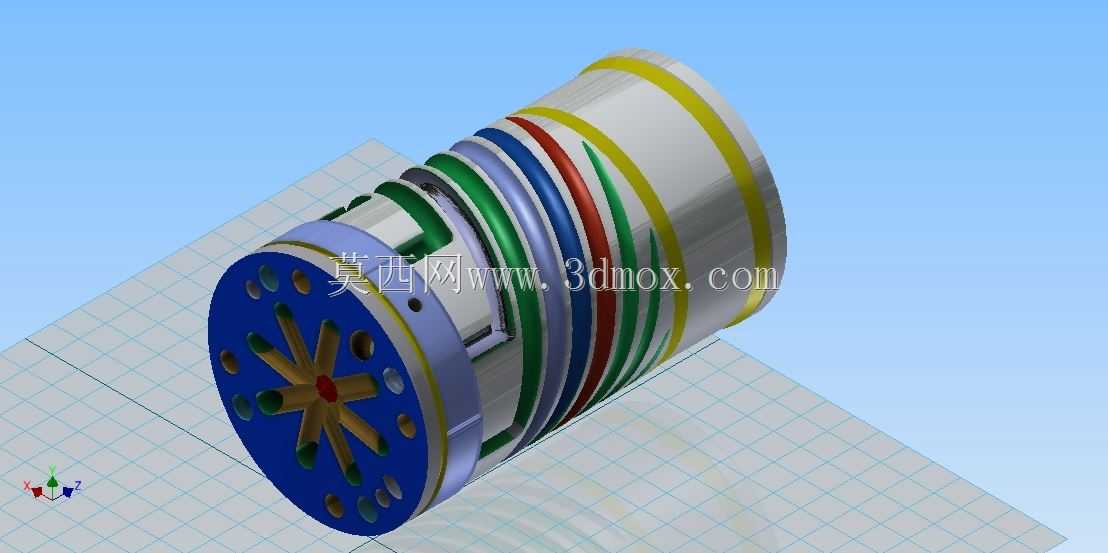

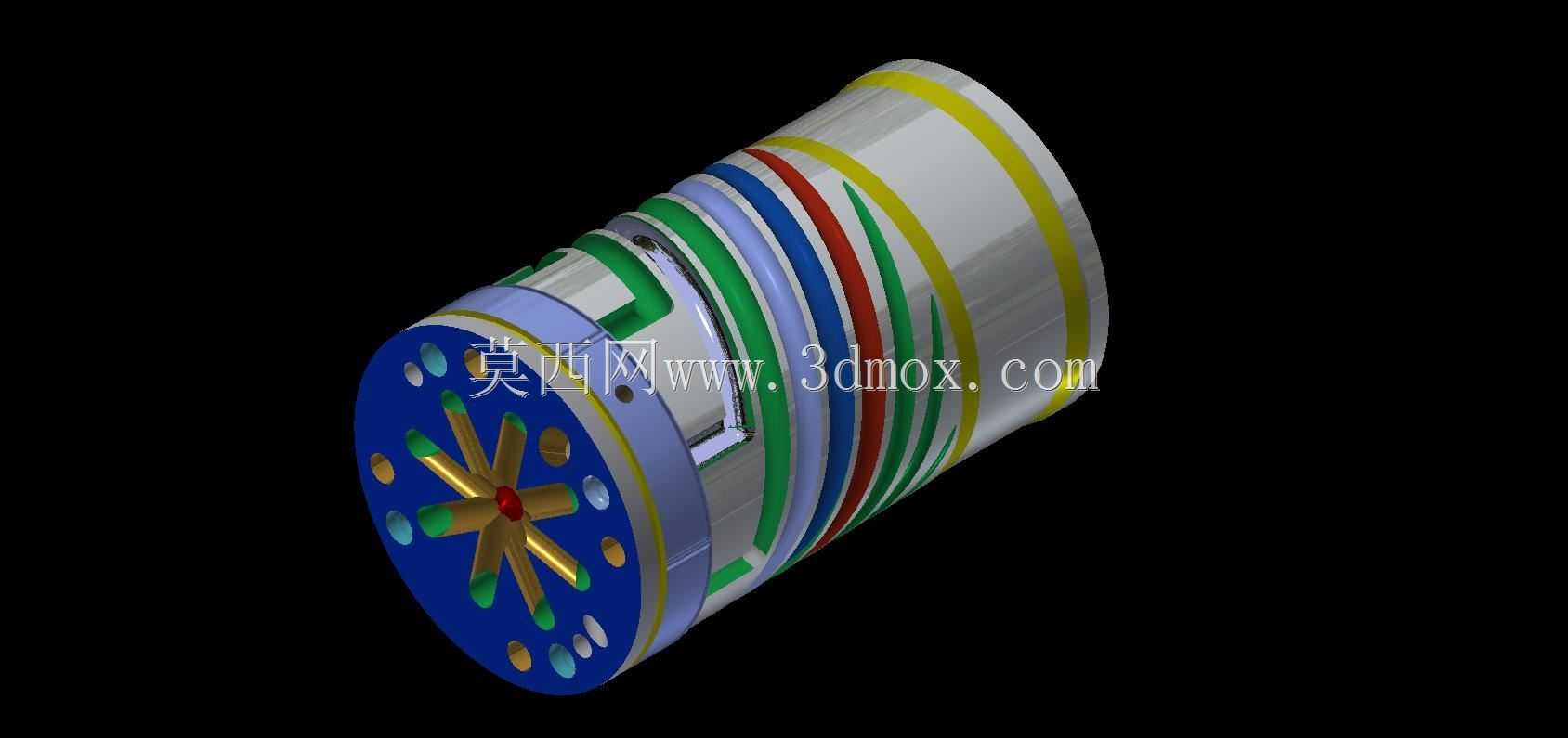

　　一方面是用来嵌套不同功能的密封胶圈，区分介质进入腔、混合腔、喷射腔的腔体边界，避免不同压力的介质串腔，另一方面环形凸台也能作为安装时的定位基准，和配套的安装基座卡槽配合，不需要额外打胶就能完成轴向定位，安装时只要对准基座的导向槽推入，到位后凸台卡入卡槽就能完成固定，径向不会出现转动偏移，保证喷射方向始终对准目标点位。外形上整体为圆柱式结构，安装边界需要预留的径向空间略大于筒体最大外径，轴向安装深度要覆盖筒体带环槽的区段，端盖侧需要留出足够的喷射避让空间，不能有结构遮挡花型端盖的出流孔，否则会打乱流场导致喷射效果失准。筒体上不同颜色的环带对应不同的功能区段，装配时可以通过颜色快速区分安装方向，避免反向装配导致的流道错位，

　　这种设计也能在后期维护时快速识别密封件的老化位置，不需要整体拆解就能判断需要更换的胶圈所在区段。端盖的花型流道做了圆角过渡处理，没有直角锐边，既可以减少塑料注射成型时的应力集中，避免端盖在介质压力下出现开裂，也能降低介质在流道内的流动阻力，减少压力损失，让出口处的介质压力更稳定，适配传感检测时对流量、压力稳定性的高要求，不会因为流道阻力波动导致传感采集的数据出现偏差。
