小型重物移位助力搬运装置结构设计

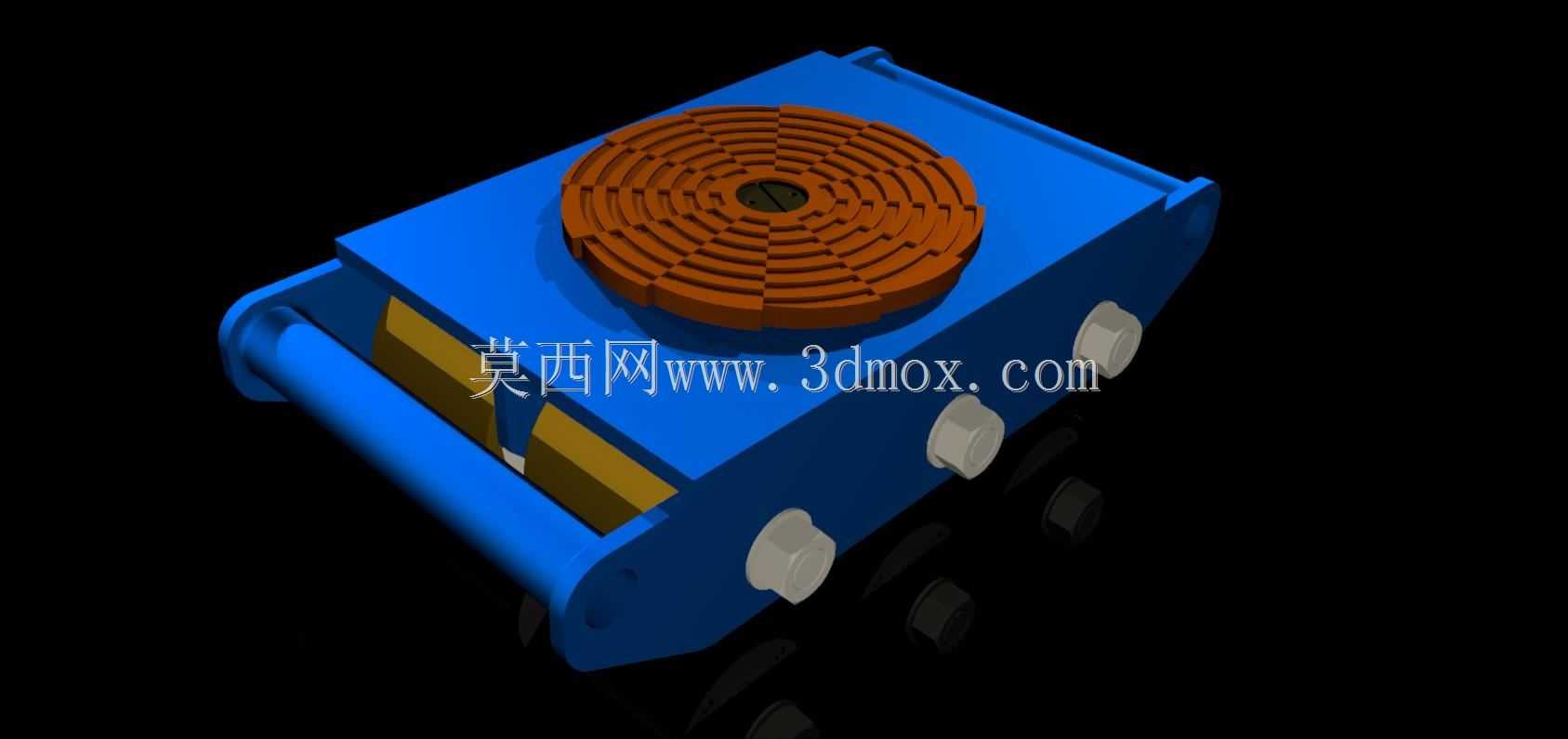

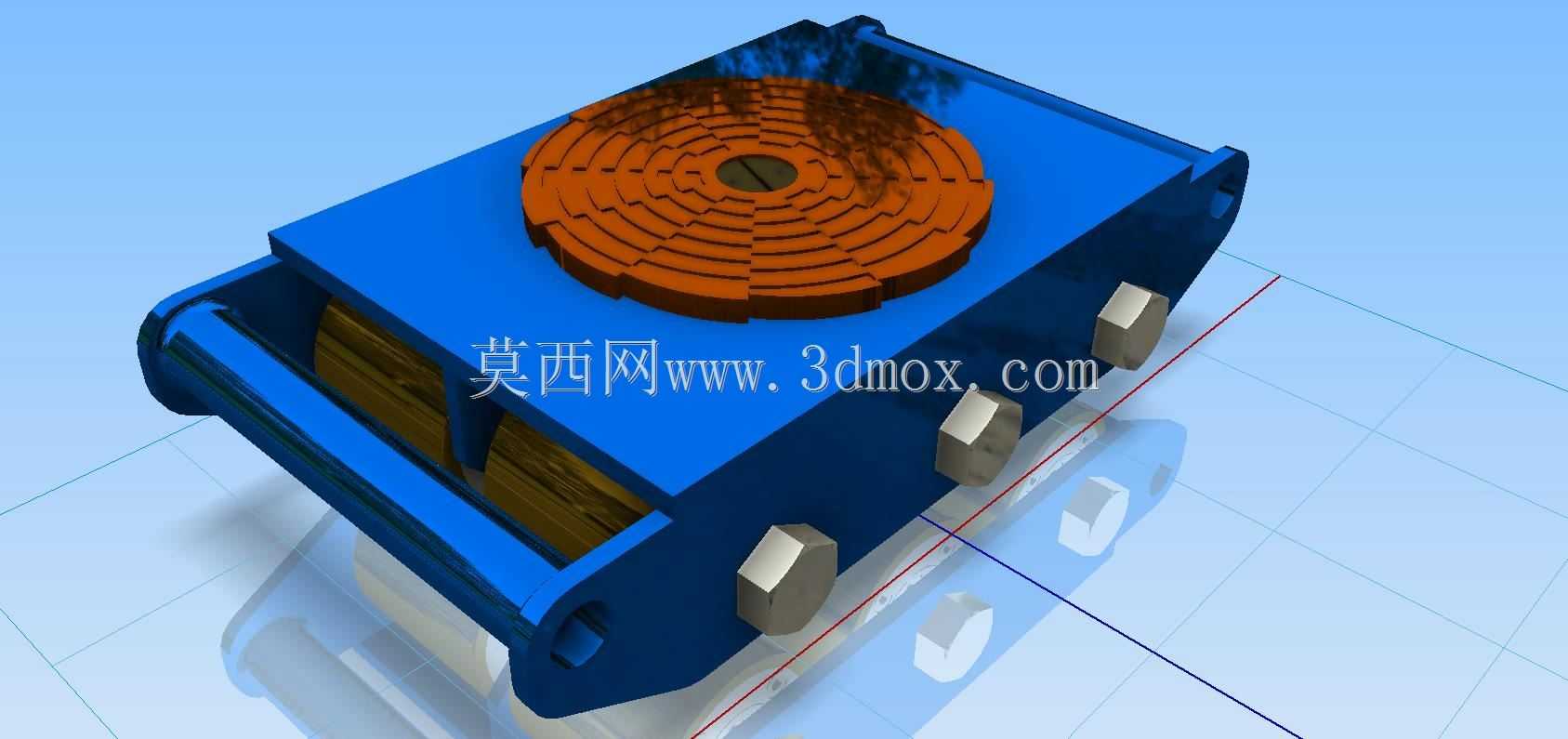

　　在车间物料周转、仓储重物移位、设备安装对位这类需要短距离挪动重型工件的场景里，纯人力抬搬不仅劳动强度大，还容易出现工件磕碰、人员砸伤的风险，这款小型移位助力装置就是针对这类小空间内的重物移位需求设计的。从结构上看，装置主体采用框架式承载结构，两侧设置的辊轴可以在接触重物底面时减少推入阻力，不需要将重物完全抬离地面，只需将重物一侧轻微撬起，把装置推入重物底部即可完成布设，单台装置可承载单角载荷，多台配合使用就能承托整台重型设备或工件的重量。顶面设置的防滑承压盘采用同心圆凹凸纹路设计，接触重物底面时可以增大静摩擦力，避免移位过程中重物与装置发生相对滑移，承压盘下方内置的回转支撑结构允许承载的重物在装置上做小角度转向，

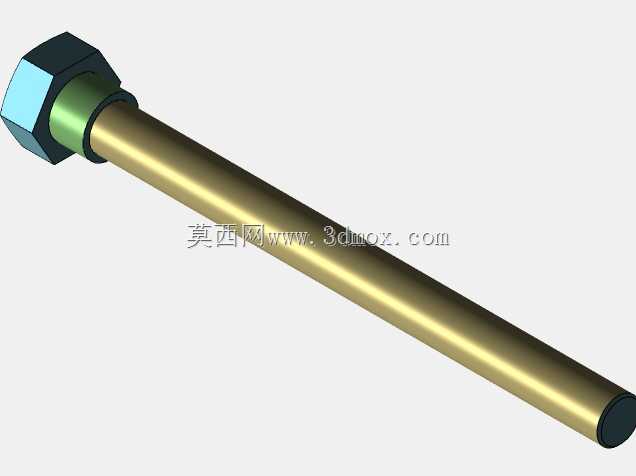

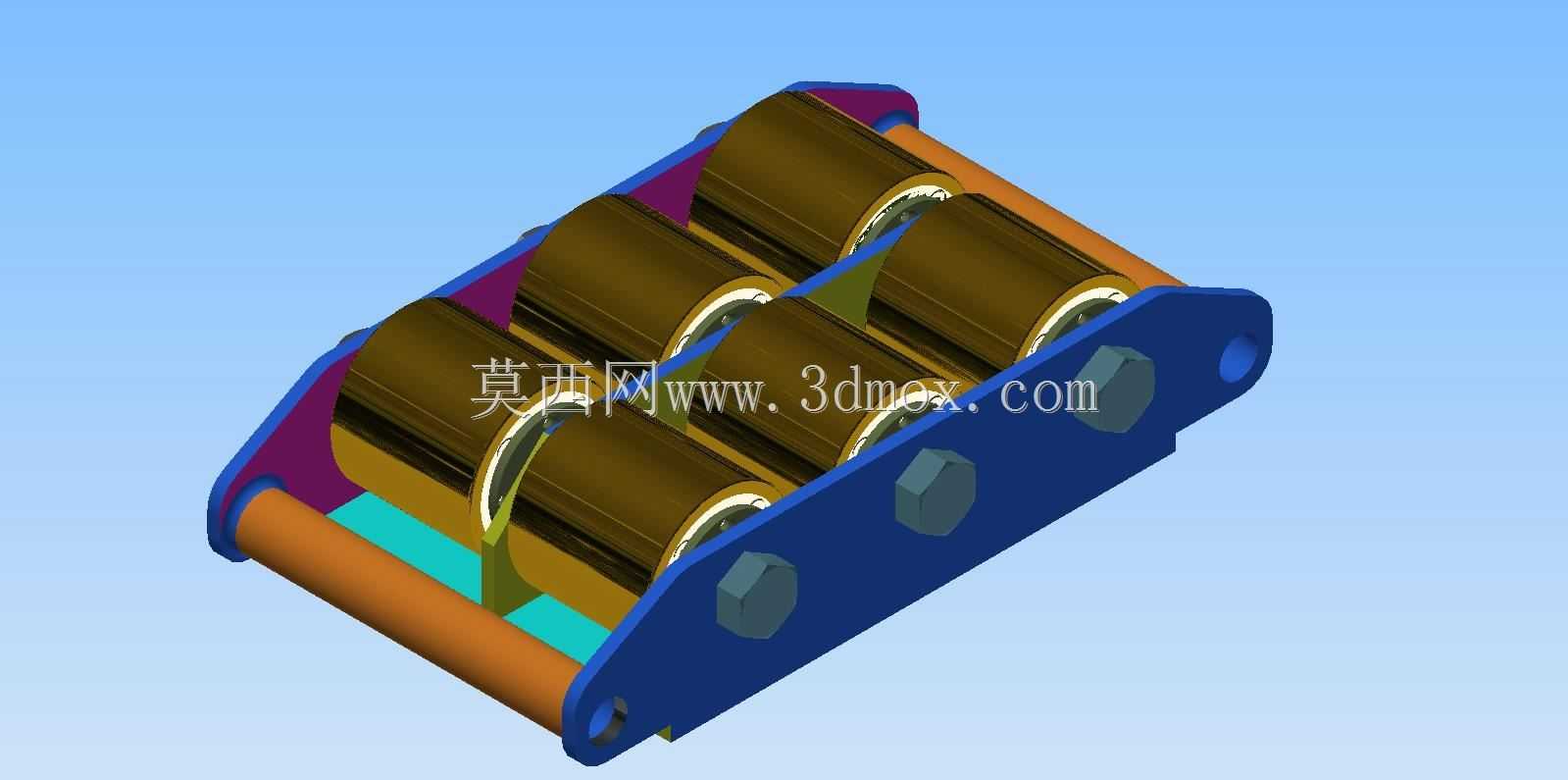

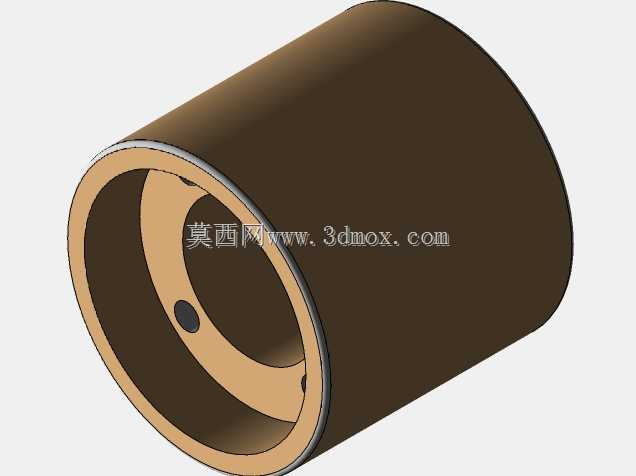

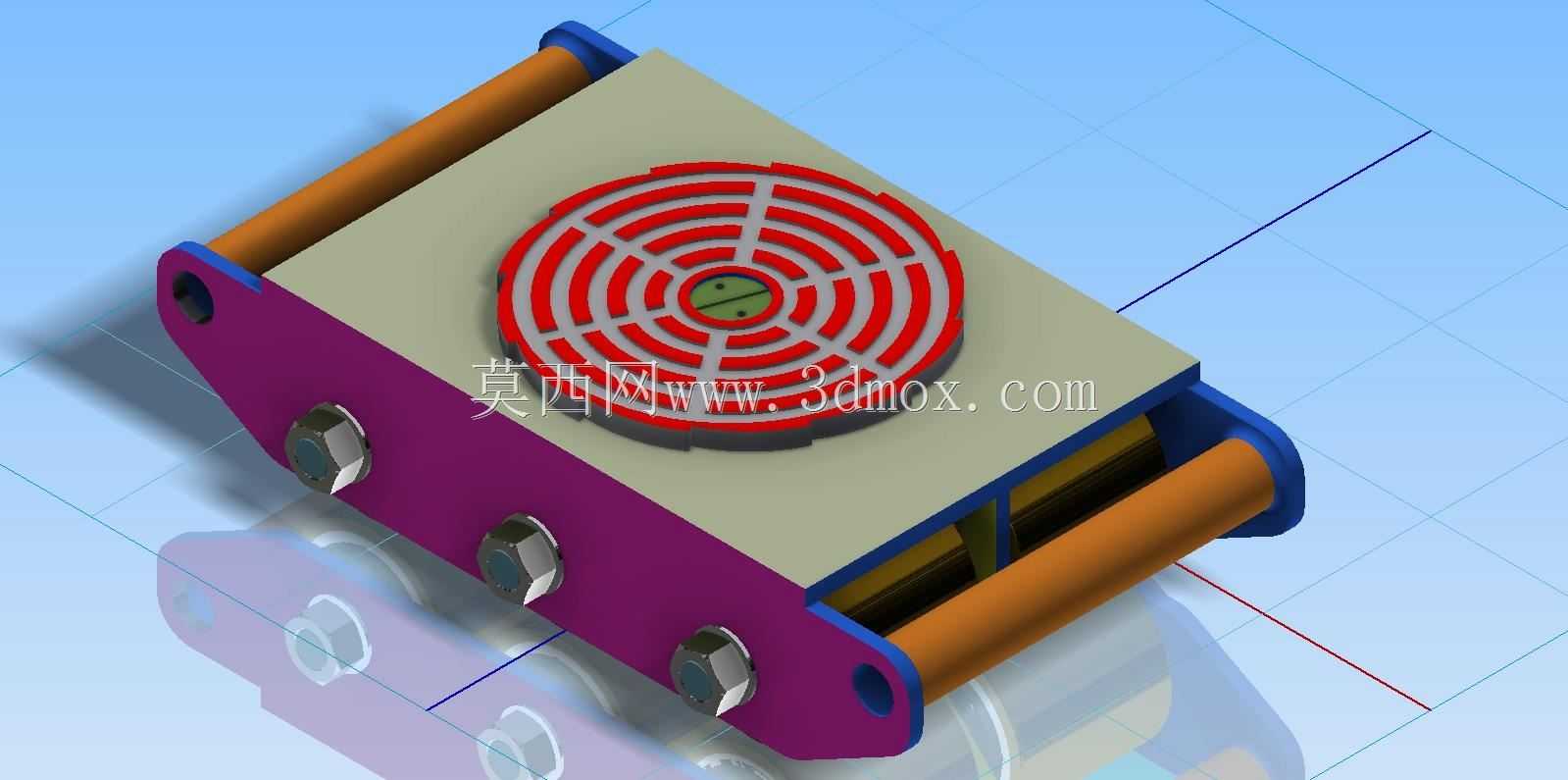

　　方便在狭窄通道内调整移位方向，不需要反复撬动重物调整角度。装置侧面的紫色承载侧板采用加厚板材加工，三个均布的内六角紧固螺栓将侧板与内部承载框架、辊轴安装座牢牢锁合，能承受垂直方向的大载荷冲击，避免长期承重出现结构变形。两端的蓝色安装端板既作为辊轴的定位支撑，也设置了吊装孔位，方便装置本身的收纳与转运，两根橙色辊轴采用耐磨材质加工，与地面接触时滚动阻力小，同时能适配环氧地坪、水泥地面、钢板地面等多种常见车间地面，不会在地面留下明显压痕或划痕。设计时充分考虑了狭小空间的使用需求，整体结构紧凑，厚度控制在较低范围，不需要将重物抬升过高即可推入，降低了撬动重物时的安全风险，装置整体重心偏低，移位过程中不会出现侧翻问题。在设备安装、模具转运、

　　重型工装调整的场景下，搭配撬棍使用，仅需1-2人即可完成数吨重工件的短距离移位与对位，相比传统的滚杠搬运方式，布设更快、转向更灵活，也不会出现滚杠跑偏、脱出的问题，结构上没有复杂的液压或电动元件，纯机械结构可靠性高，日常仅需定期给辊轴加注润滑脂即可长期使用，维护成本极低，适合加工车间、仓储物流、设备维保等多个场景的重物移位作业使用。
