工业计数数盘结构三维设计

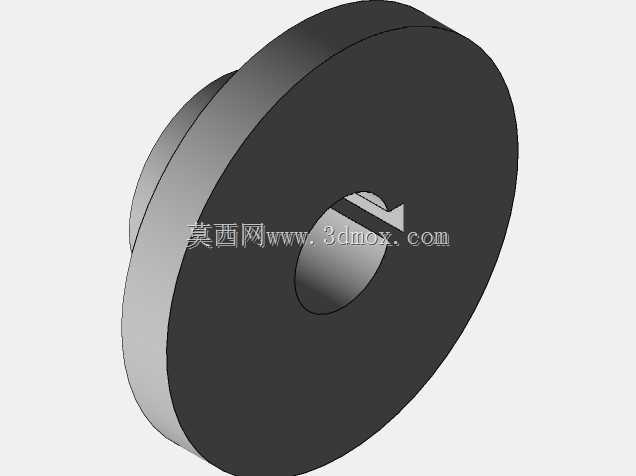

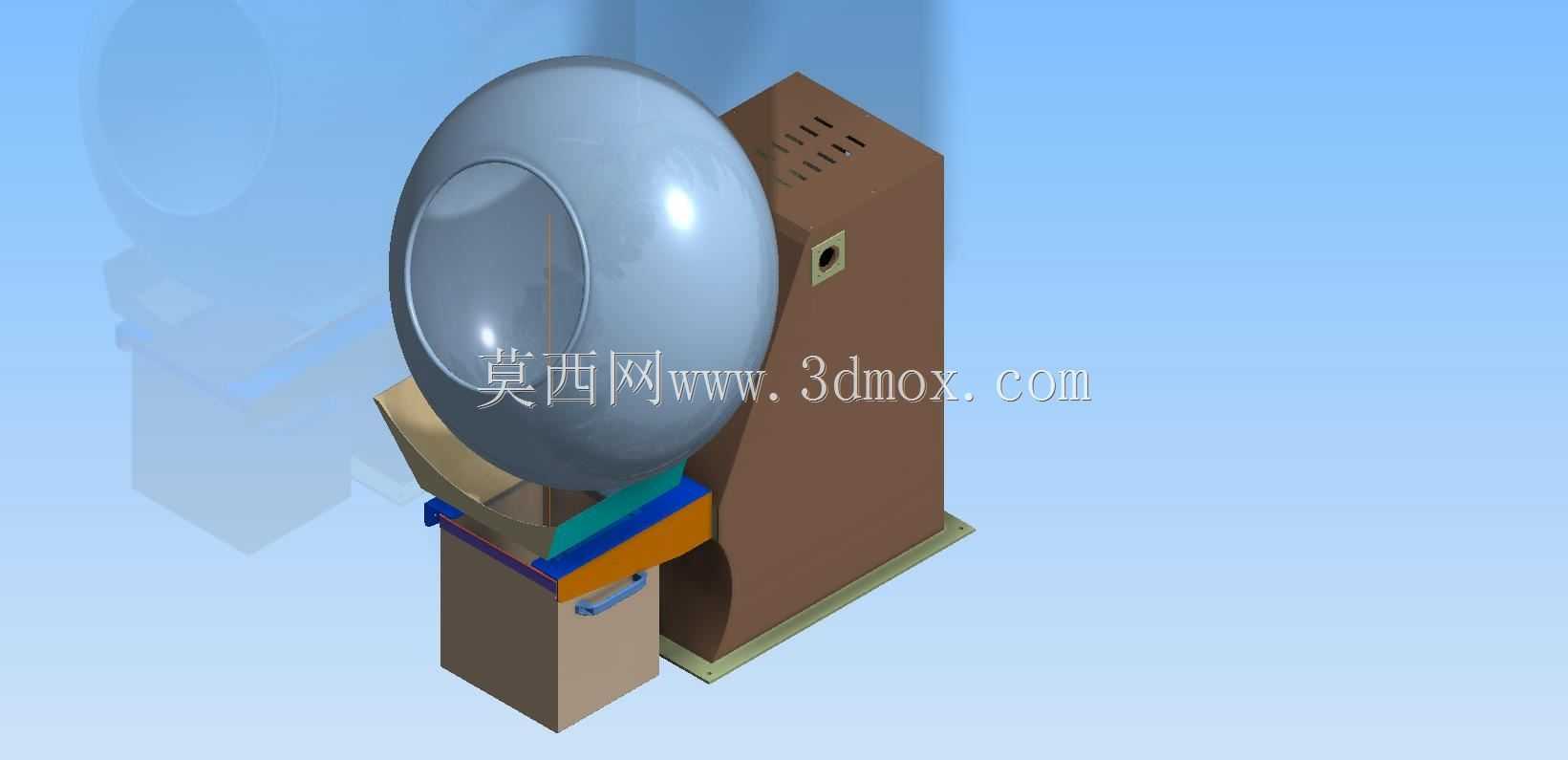

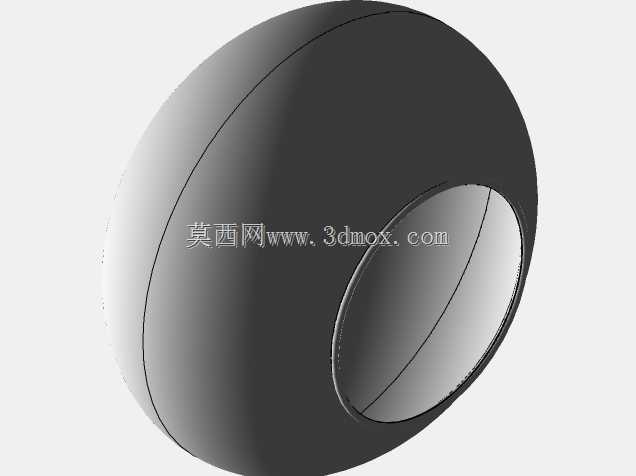

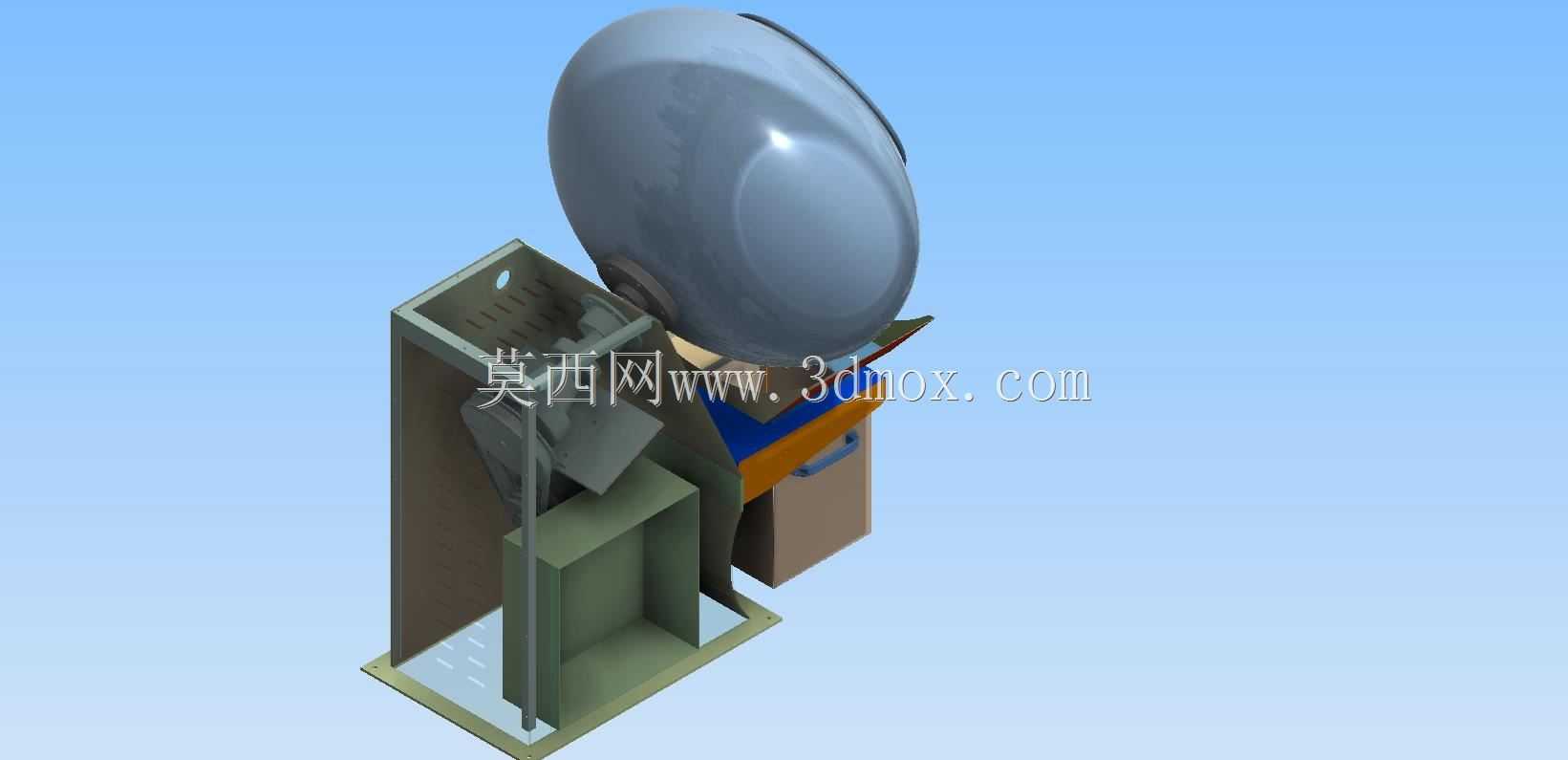

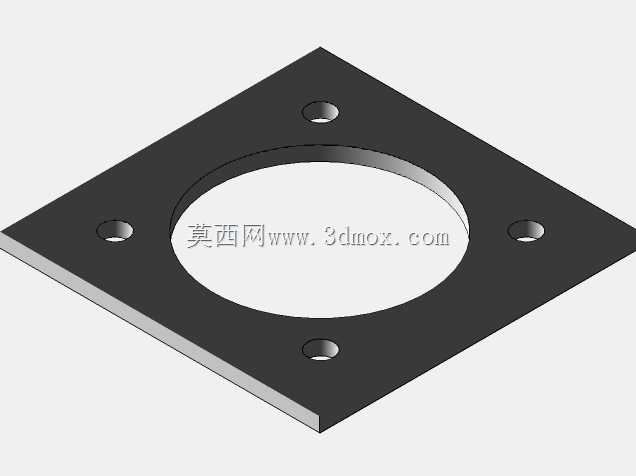

　　这款计数数盘是工业传感计数场景下的核心配套执行部件，主要适配光电式、电容式计数传感器，在小尺寸零件分拣、物料清点、流水线计件工位中承担物料承载、有序送料、触发计数信号的作用，常见于五金小配件加工、食品包装分装、电子元器件分选等产线环节，能有效避免散料堆叠导致的计数漏检、重复计数问题。从结构设计来看，整体采用立式布局，大直径光滑金属质感圆盘作为主计数工作面，盘面做了低粗糙度处理，减少小零件在盘面滑动时的卡滞风险，圆盘后侧配套立式安装基座，基座侧面预留传感器安装孔位，可直接适配主流圆柱型接近传感器、光电传感器的安装尺寸，无需额外做转接板加工，基座底部带有平整安装法兰边，可通过螺栓直接固定在设备工作台面或者机架上，

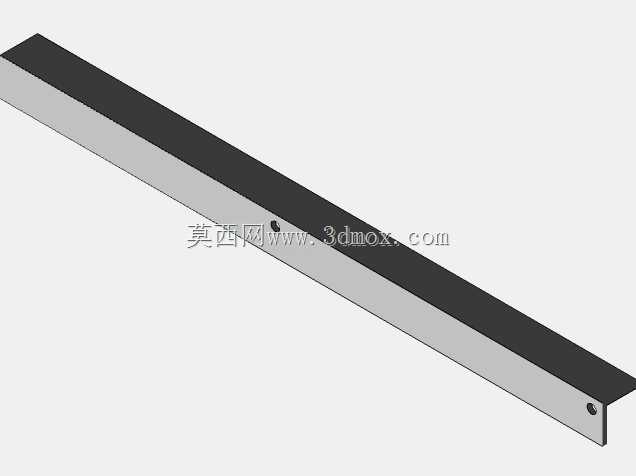

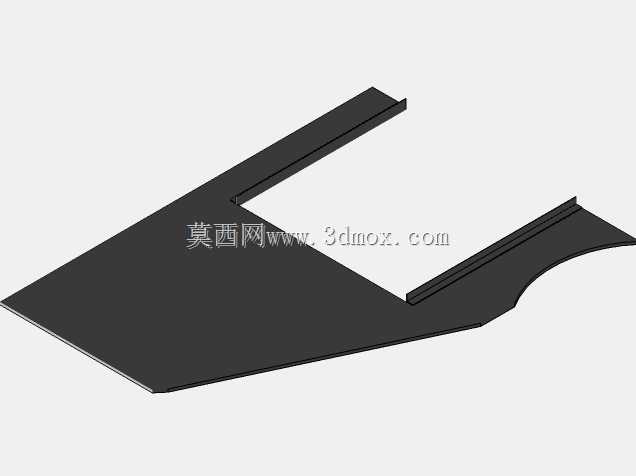

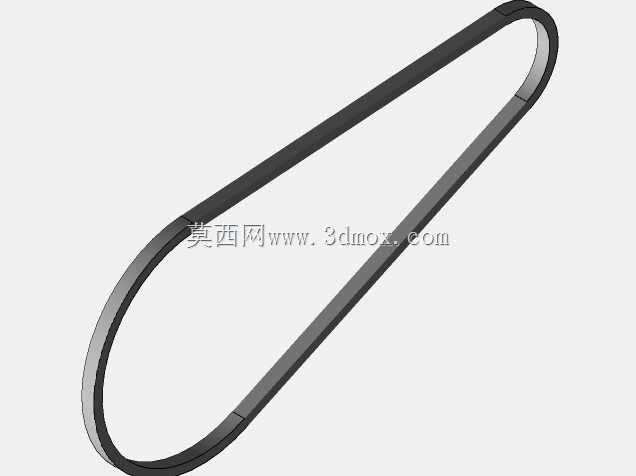

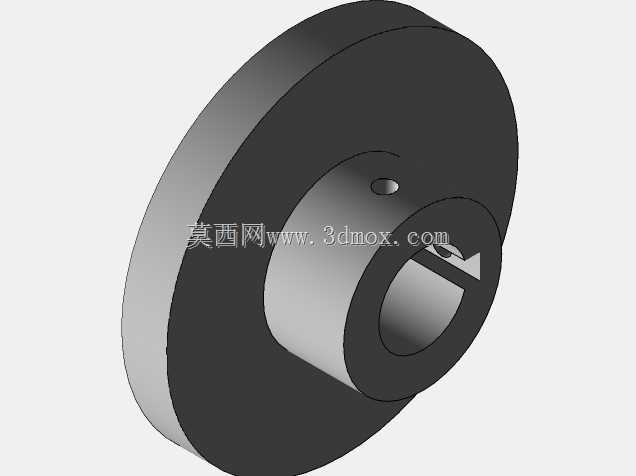

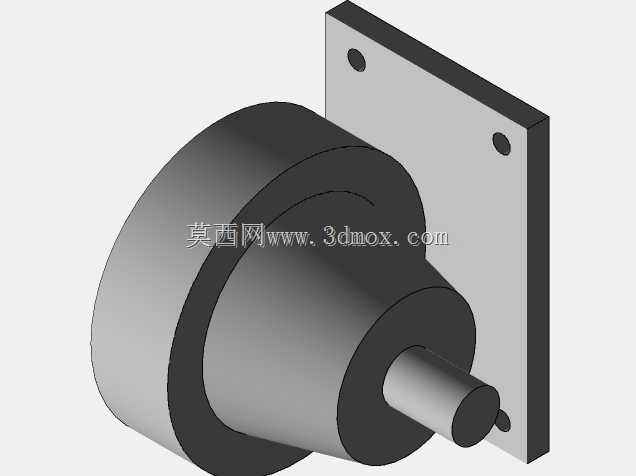

　　安装边界预留了足够的螺栓操作空间，现场装配时不需要额外避让周边管线。设计过程中优先考虑了物料输送的顺畅性，圆盘下方衔接倾斜导料槽，导料槽末端做了圆弧过渡处理，避免小零件在滑落过程中出现卡料、磕碰损伤，导料槽与下方接料盒的衔接位置做了高度差匹配，保证零件滑落时不会出现飞溅。整体结构的尺寸匹配常规小型计数设备的安装空间，圆盘直径适配每分钟60-120件的计数节拍，不会因为盘面过大导致设备整体占地冗余，也不会因为盘面过小无法满足节拍要求。基座侧面开有散热槽，长时间连续运行时可以散发传感器及内部传动部件产生的热量，避免高温导致传感器计数精度漂移。传动衔接部位做了模块化设计，日常维护时可以单独拆卸圆盘或者导料槽，不需要整体拆解设备基座，

　　降低产线运维的时间成本。在实际应用中，该数盘可以根据计数物料的尺寸更换不同深度的导料槽配件，适配从直径2mm的电子铆钉到直径20mm的五金螺母等多种规格零件的计数需求，盘面的倾斜角度经过反复校核，保证零件在盘面依靠重力自然滑落至检测位，不需要额外增设拨料机构，简化了整体设备的结构复杂度，降低了设备故障点。
