西科洛雪茄烟支整理输送工装结构

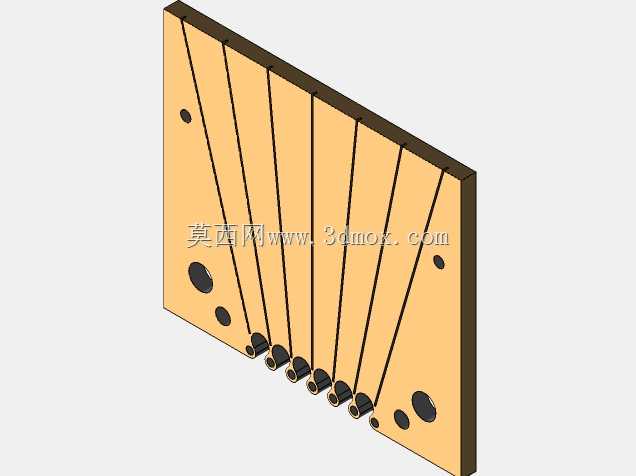

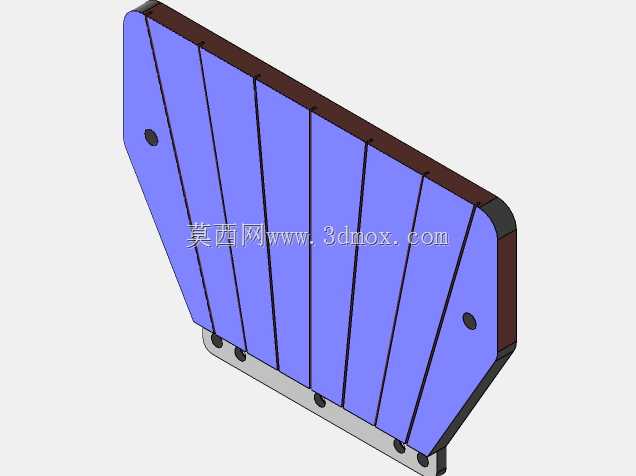

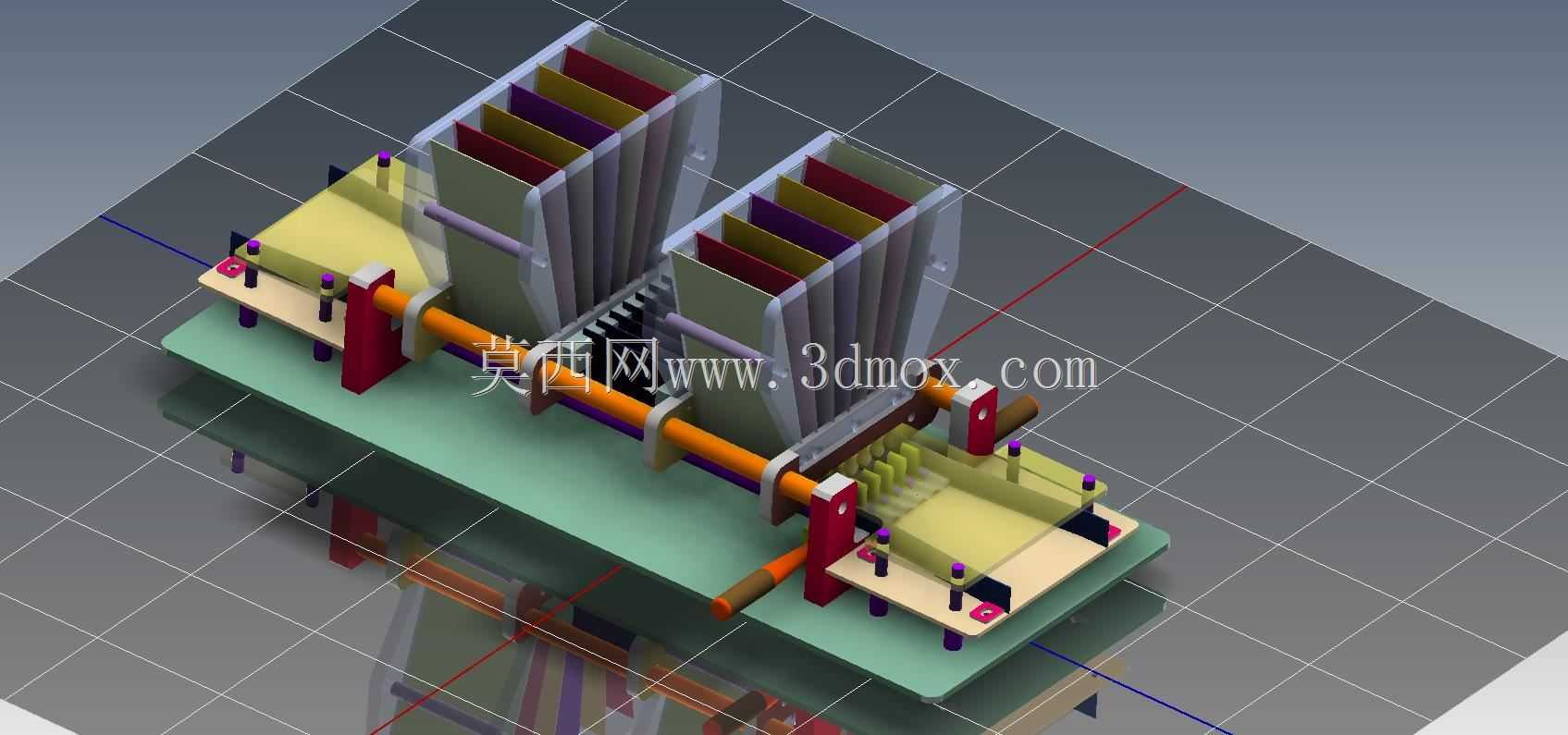

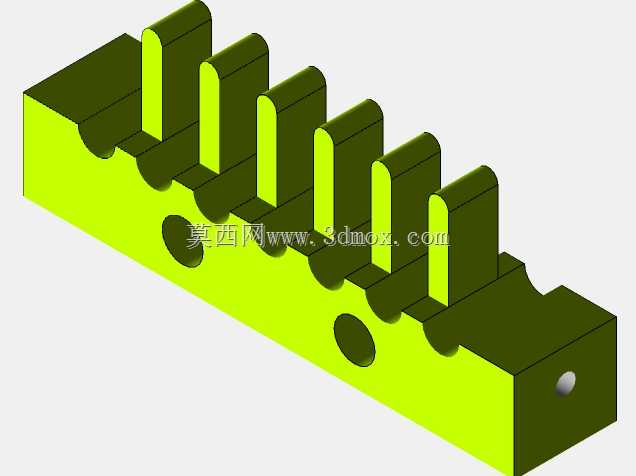

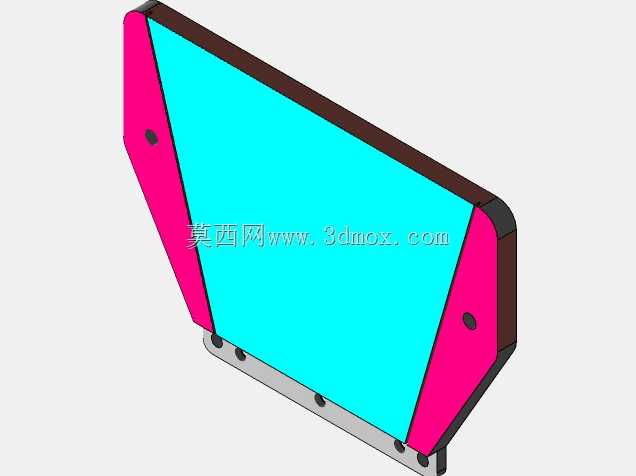

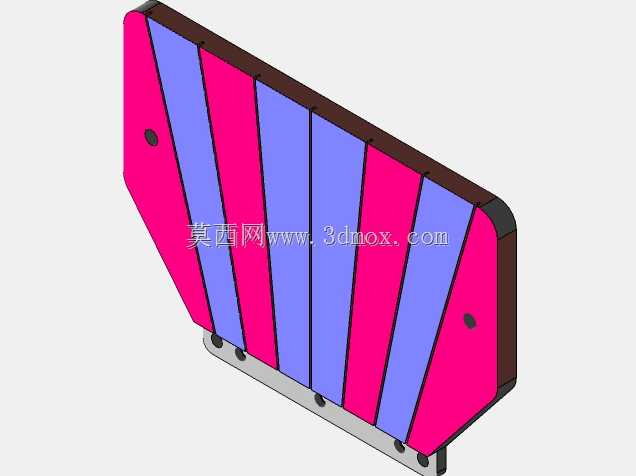

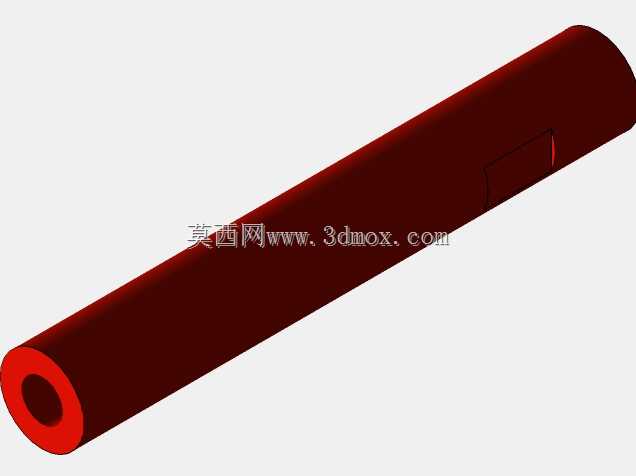

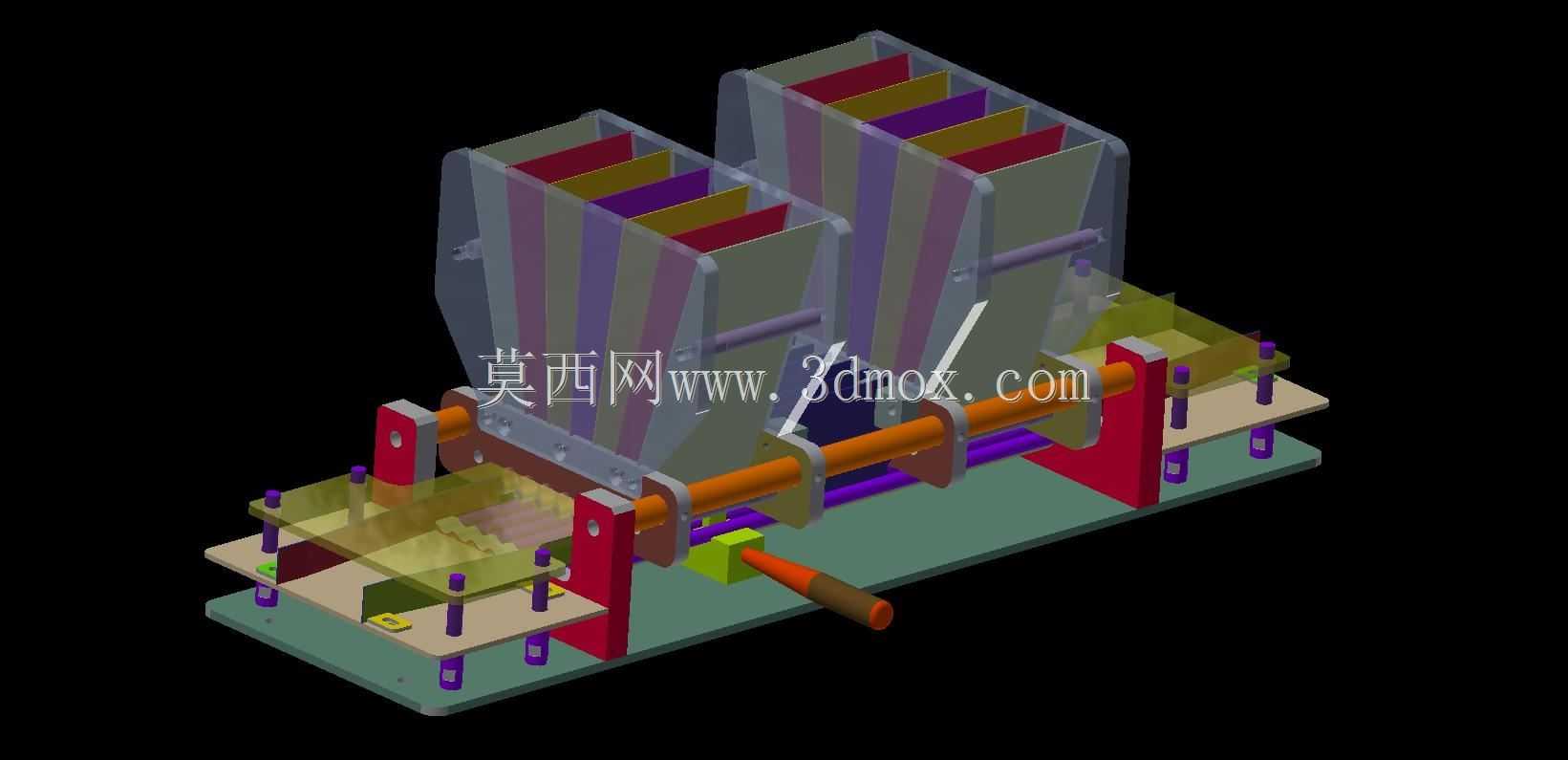

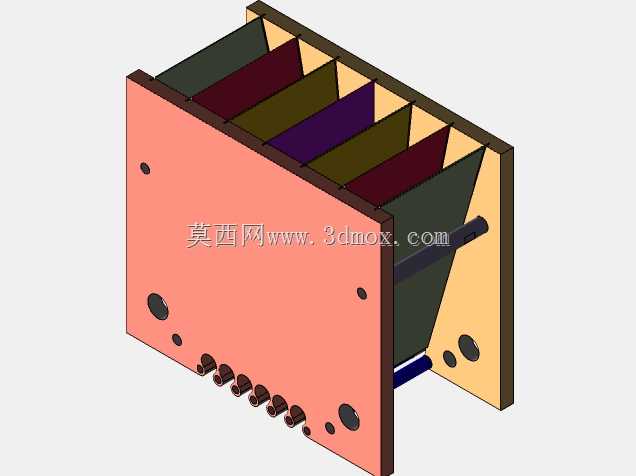

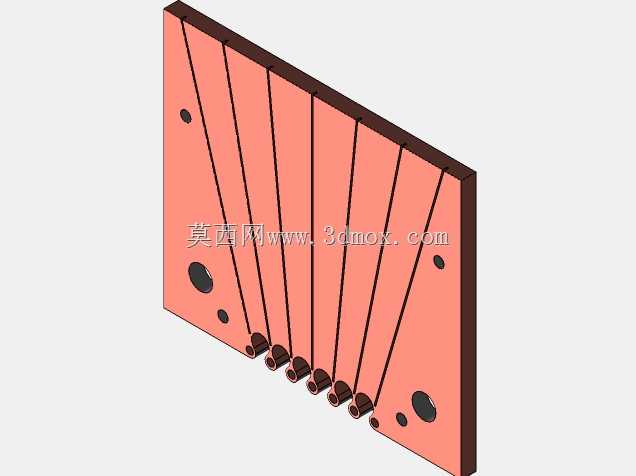

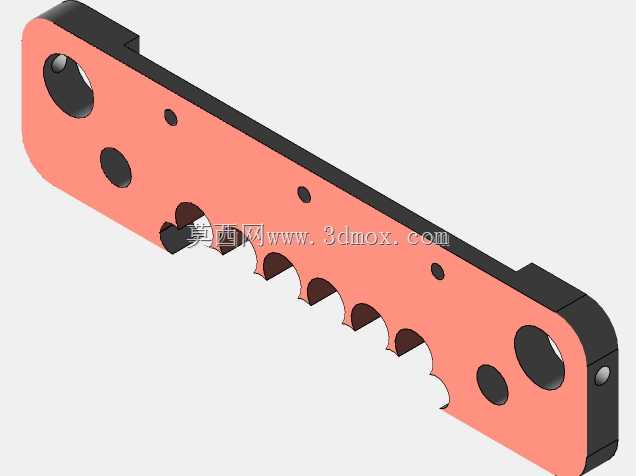

　　这套结构主要面向雪茄生产环节的烟支定向上料工序，适配小型卷制产线的前段物料供给需求，解决手工排布烟支效率低、姿态一致性差的问题，可直接对接后续卷包、裁切工位的进料接口，减少人工干预带来的烟支表面污损、排布错位问题。从结构布局来看，整体采用双料仓并行排布设计，两侧倾斜式储料仓可同时容纳多排待处理烟支，仓内分层隔片的间距严格匹配常规西科洛雪茄的径向尺寸，避免烟支在仓内堆叠挤压造成外皮破损，隔片边缘做圆弧过渡处理，不会刮擦雪茄外包烟叶。料仓下方设置贯穿式传动轴，轴上安装的拨料轮齿形经过弧度优化，转动时可逐支将仓内烟支拨送至中间导料槽，不会出现多支卡滞、漏拨的情况，拨料轮的转速可根据产线节拍调整，

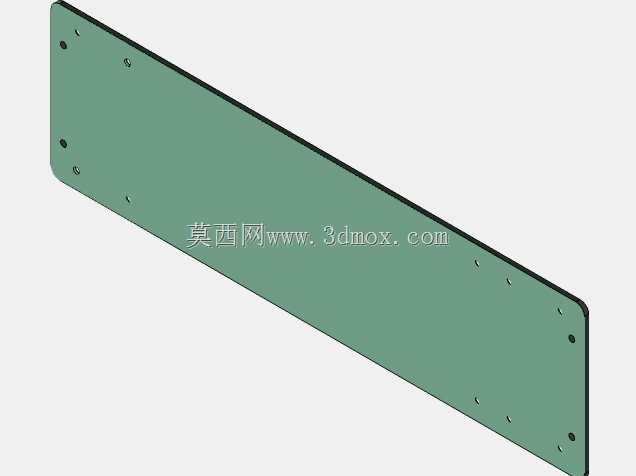

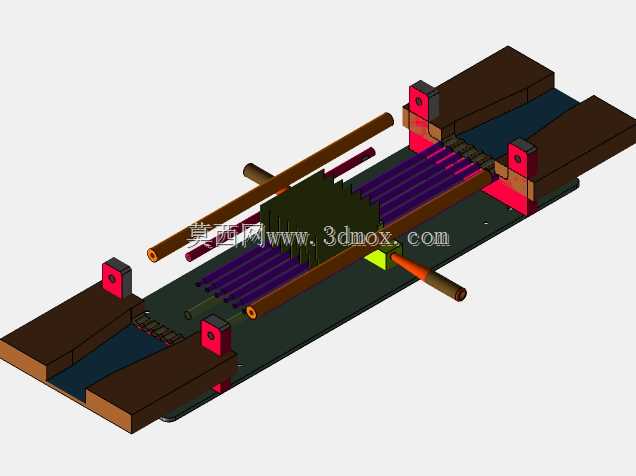

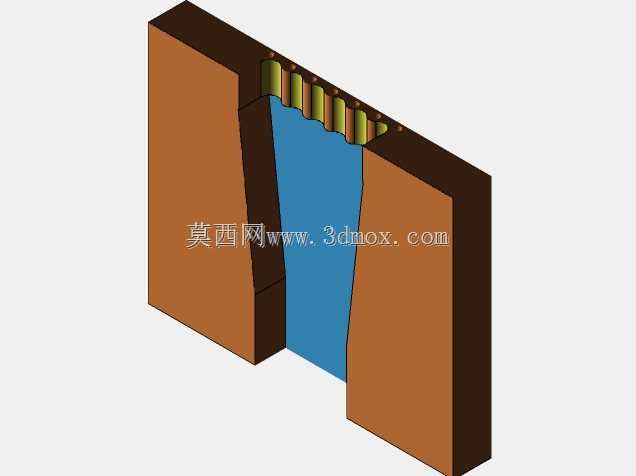

　　单路供料速度可覆盖每分钟30-60支的常规产能需求。中间导料槽的倾角经过反复验证，烟支依靠自重下滑过程中可自动调整轴向姿态，最终以统一朝向滑入末端接料平台，接料平台两侧的定位挡块可快速调整间距，适配不同长度规格的雪茄烟支，无需更换整套工装即可完成多规格产品的换产适配。安装层面，整套结构的底座采用平板式安装设计，底部预留标准T型槽固定位，可直接固定在常规铝型材工作台上，整体安装边界控制在长600mm、宽400mm、高350mm范围内，不会占用过多产线空间，传动轴的输入端预留标准联轴器接口，可直接对接产线现有动力源，也可单独搭配减速电机独立驱动。设计过程中充分考虑雪茄加工的卫生要求，

　　所有与烟支接触的部件均采用光滑非金属材质或表面做阳极氧化处理的铝合金，无尖锐棱角、无卫生死角，日常清洁时可快速拆卸料仓隔片与导料槽组件，无需复杂工具即可完成维护清理。两侧料仓的容量设计可满足15分钟左右的连续生产供料，操作人员仅需间隔一定时间补料即可，大幅降低前段上料的人工劳动强度，同时避免人工直接频繁接触烟支带来的品质隐患。拨料机构的传动部分设置在安装板下方，与上方物料区域完全隔离，不会有润滑脂滴落污染烟支的风险，所有转动副均采用自润滑轴承，长期运行无需频繁加注润滑脂，减少日常维护工作量。
