多流道组合式彩色喷嘴结构设计

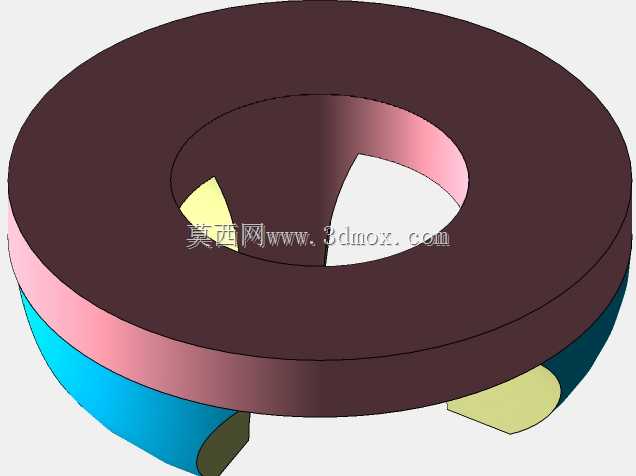

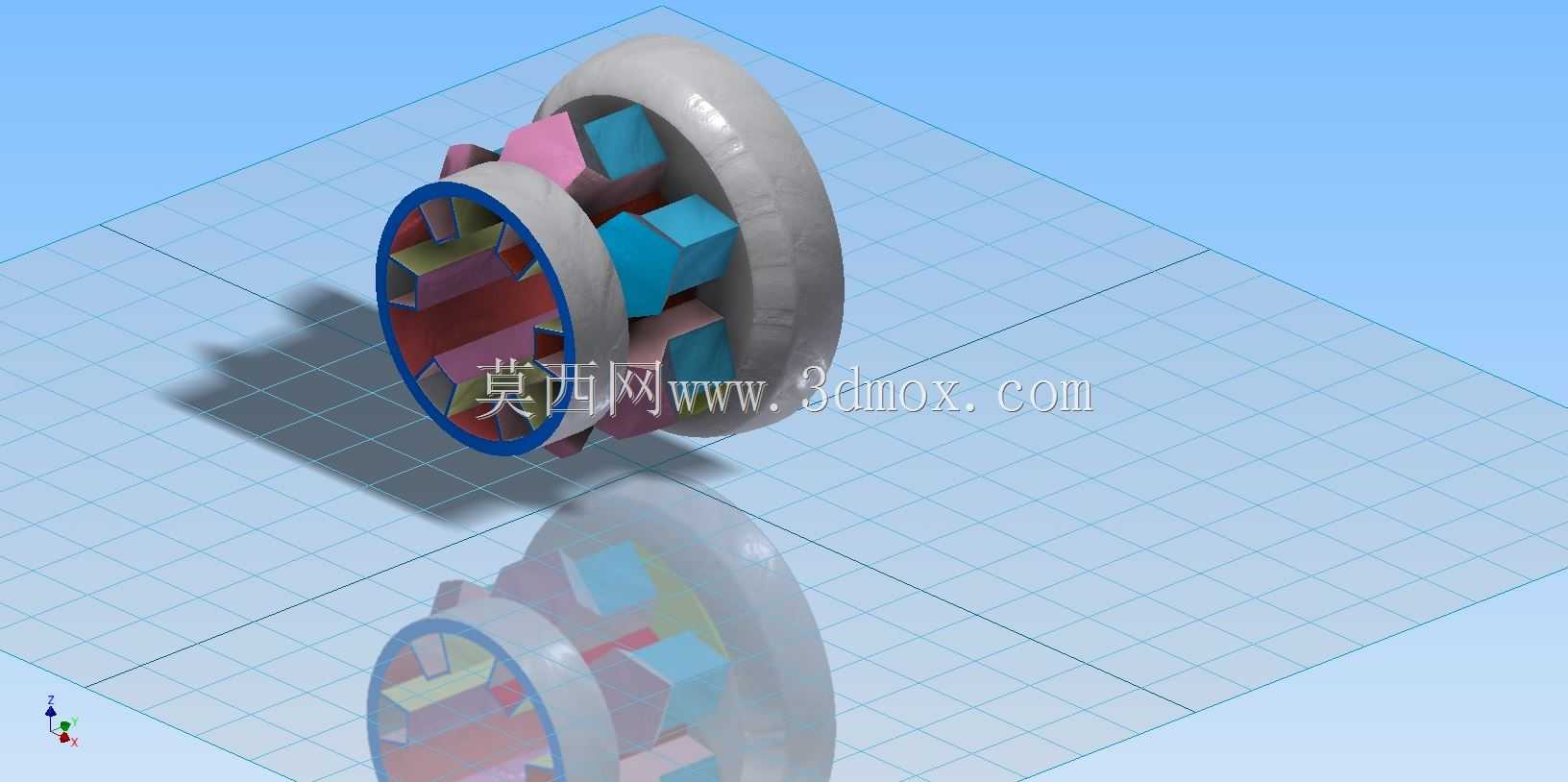

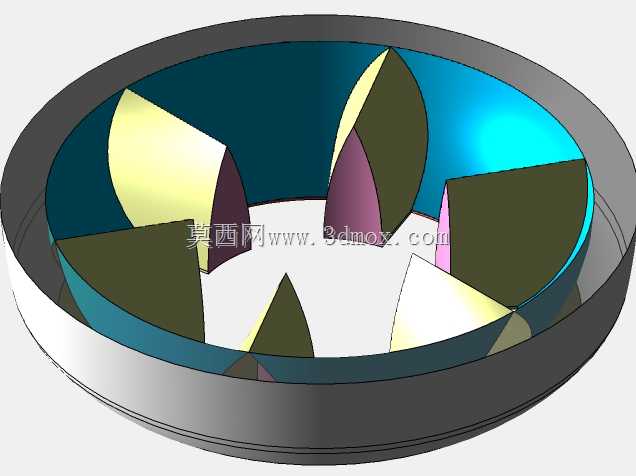

　　这款喷嘴的结构设计围绕多介质同步喷射的实际工况展开，在流体输送末端的应用场景中，可同时完成多股不同流向介质的导流输出，常见于小型流体分配设备、实验用流体喷射装置、多色喷涂工装的末端执行端，能够在单安装位上实现多通道独立送料，避免多喷嘴并排布置带来的安装空间冗余问题。从结构细节来看，主体采用环形基座作为承载核心，外圈设置圆弧过渡的安装定位面，可直接嵌入对应规格的管路接口内，基座内壁做了阶梯式限位结构，装配时可直接抵接管路端面的密封槽，无需额外加装定位套即可保证同轴度，安装边界的外径尺寸适配常规小通径流体管路，整体轴向长度控制在较短范围内，不会在管路末端形成过长的外伸结构，避免设备运行过程中发生磕碰干涉。内部的导流块采用分块式错位布置，

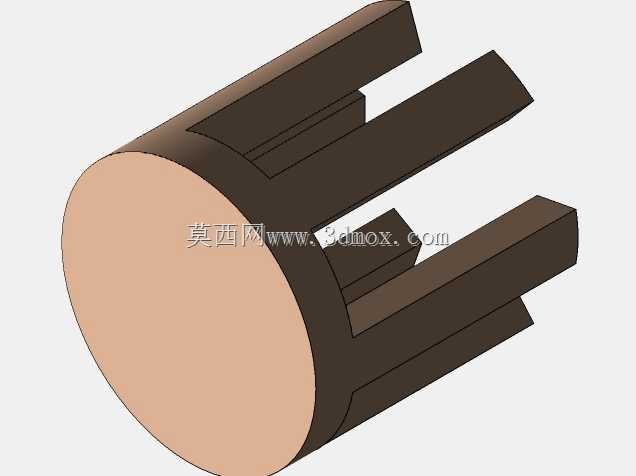

　　每个彩色块对应独立的流道腔室，不同腔室之间设置隔断筋，从入口端到喷口端的流道做了渐变收窄设计，可在介质输送过程中逐步提升流速，同时每个流道的出口角度做了差异化偏转，能够让喷出的多股介质在喷口前方设定距离处完成交汇，也可根据实际需求调整偏转角度实现扇形、锥形等不同的喷射覆盖范围。设计过程中优先考虑了加工与装配的便利性，所有内部导流块均采用可拆分的嵌装结构，无需与基座做一体化成型，既可以通过3D打印快速制作样件验证流道参数，也可在量产时采用分体注塑后组装的工艺降低加工难度，基座外圈的圆弧面做了加厚处理，能够承受常规流体输送的工作压力，不会在管路压力波动时出现结构变形。流道入口端做了倒角导向，装配时可顺畅对接内部的送料管路，

　　不会出现流道错位导致的介质串腔问题，每个独立流道的过流截面做了等面积设计，可保证不同通道在相同供料压力下的流量一致性，避免多通道输出时出现各股介质流量不均的情况，在需要精准控制各介质混合比例的工况下，可直接通过调整供料压力匹配输出比例，无需额外在流道内加装节流元件。
