鼓式烟支排列存储承载轮结构设计

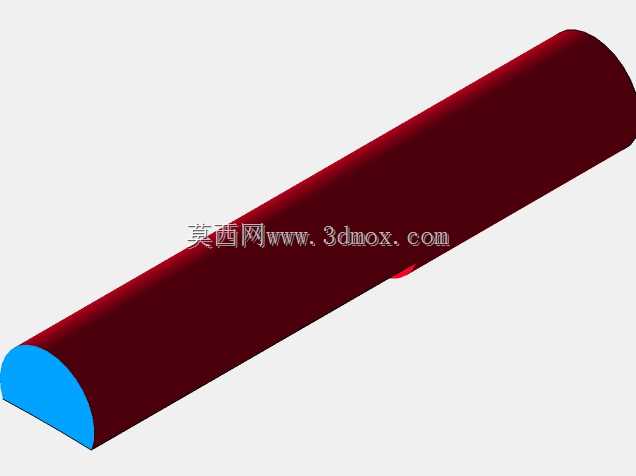

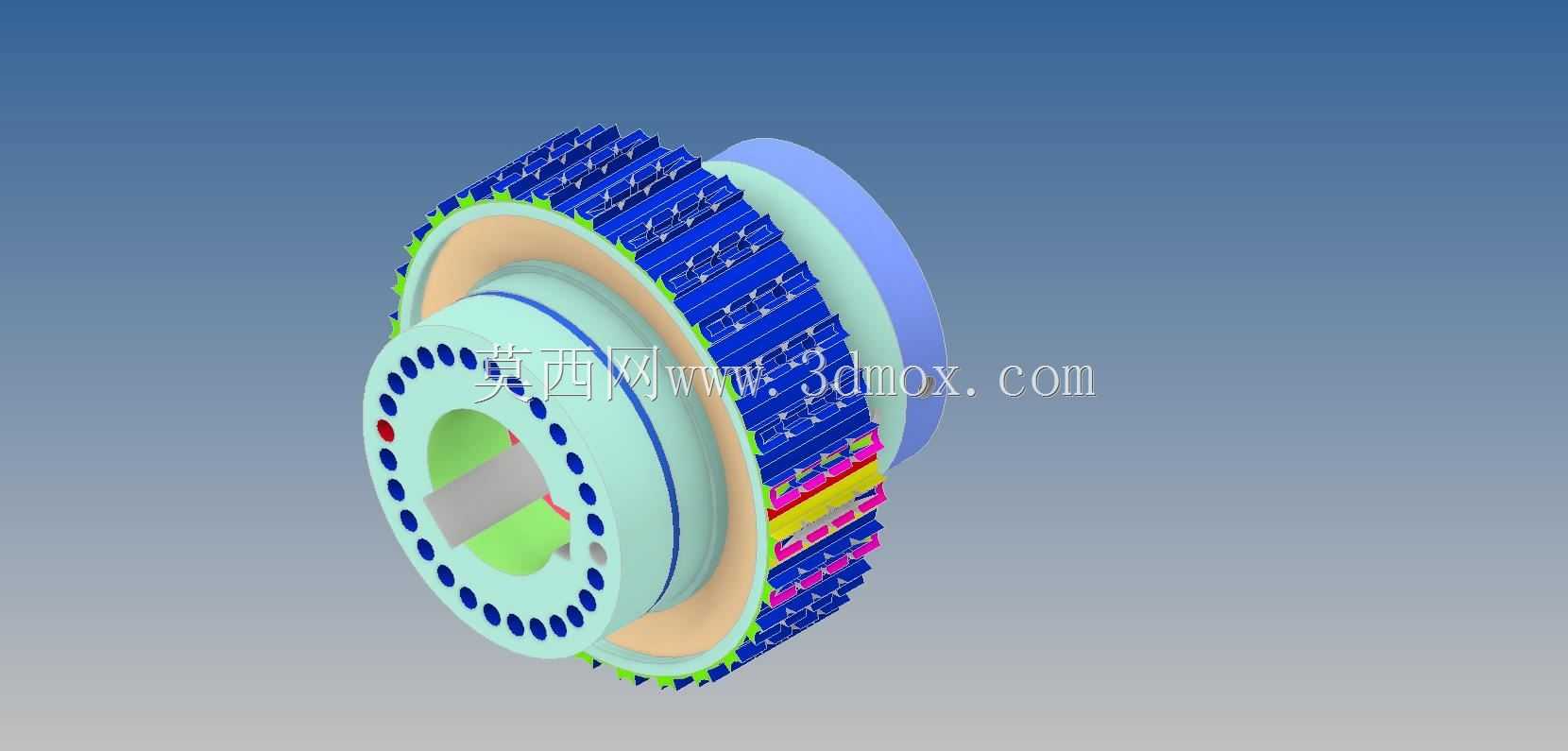

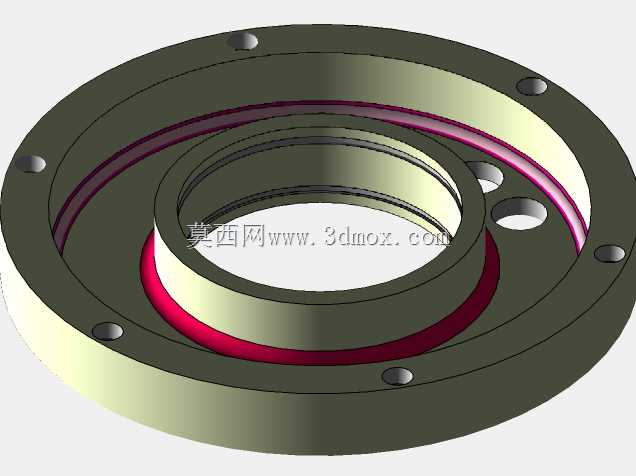

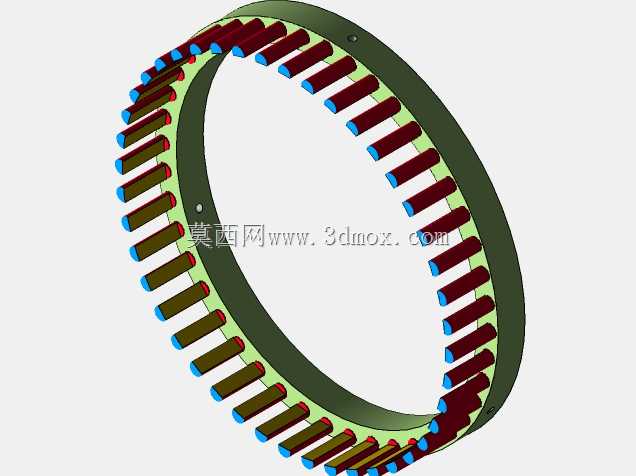

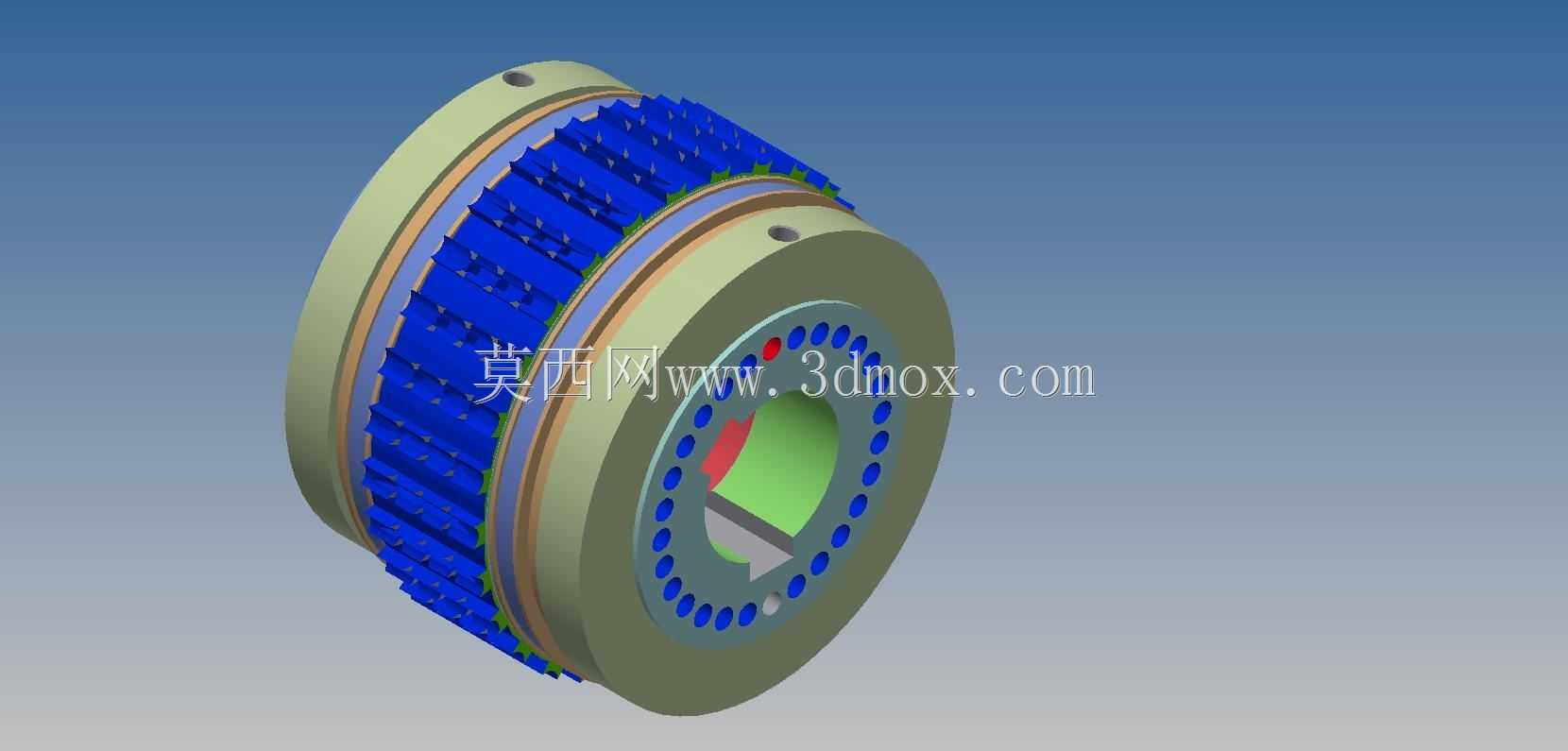

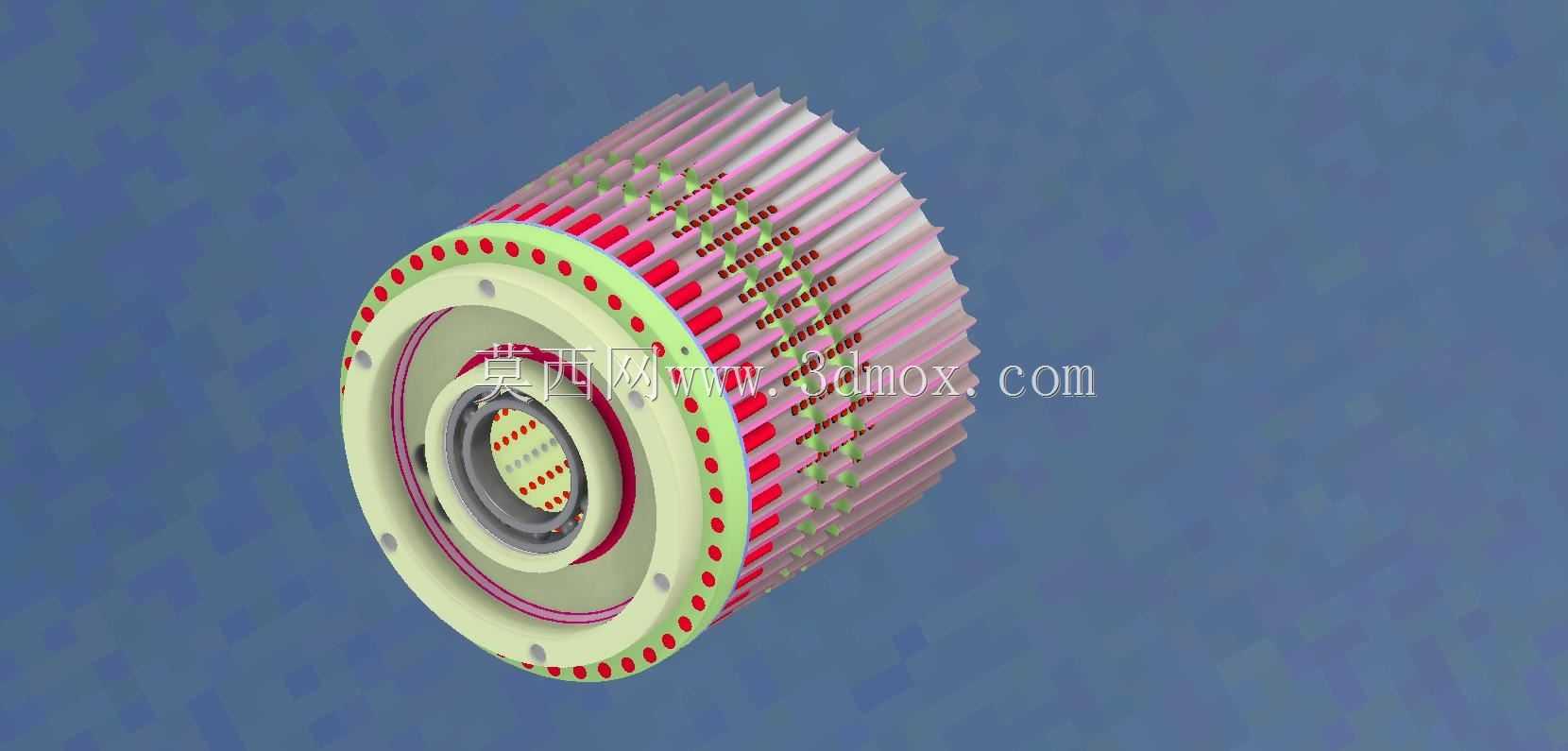

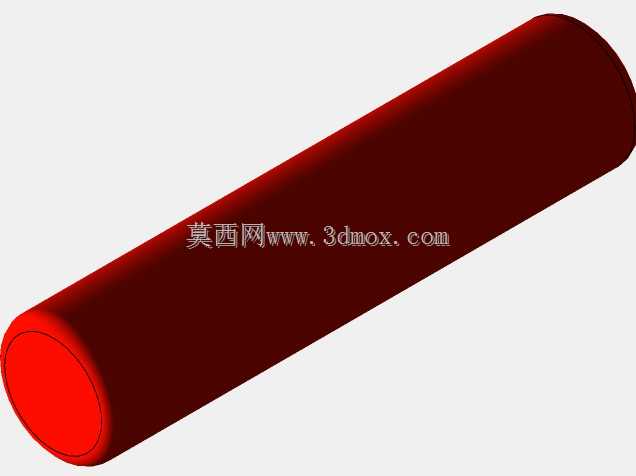

　　该鼓式轮结构主要应用于烟草卷接包装生产链路的烟支输送、暂存工序环节，在高速卷接机组中承担烟支的有序排列、定量承载与工位传递作用，衔接烟支卷制成型与后续包装分拣工序，避免烟支在高速输送过程中出现挤压变形、排列错乱的问题。从结构设计逻辑来看，整体采用同轴分层的鼓式构型，核心为中空轴套安装基准，可直接与设备的传动输出轴配合，安装时需保证内孔与传动轴的同轴度公差控制在0.02mm以内，端面法兰的安装孔采用圆周等距排布，适配常规烟草设备的安装接口尺寸，无需额外改制连接法兰即可完成装配。轮体的周向工作面设计有等距排列的烟支容纳槽，槽体弧度与常规烟支的外圆直径匹配，单槽可容纳单支烟支，槽间设置有柔性缓冲凸点，减少烟支外包裹纸与硬质轮体的摩擦剐蹭，

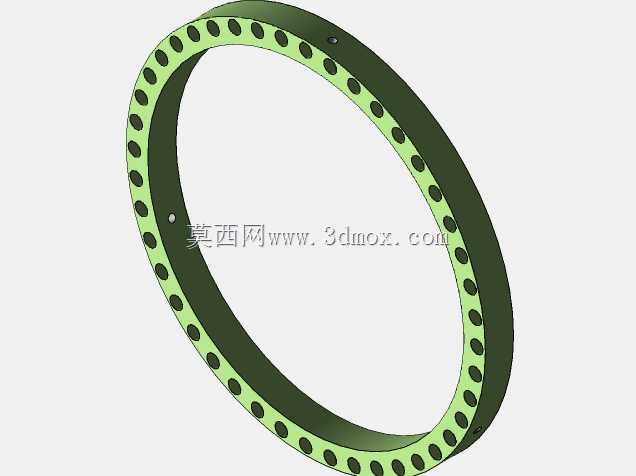

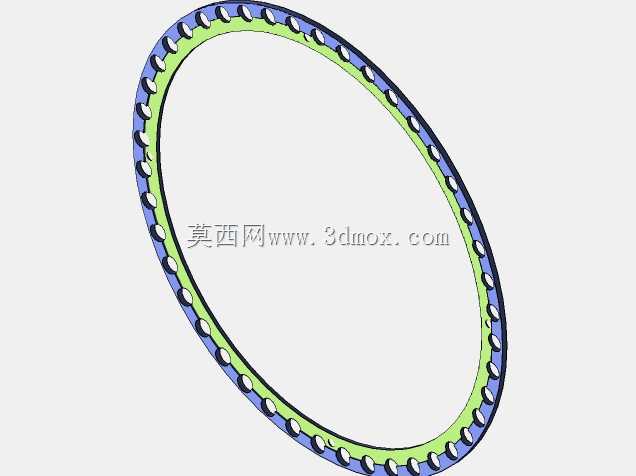

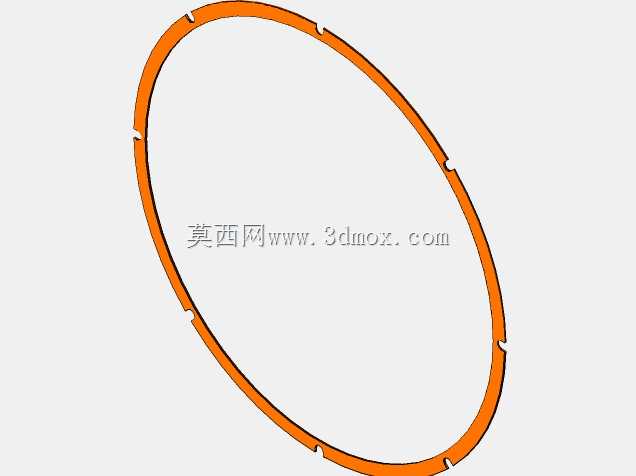

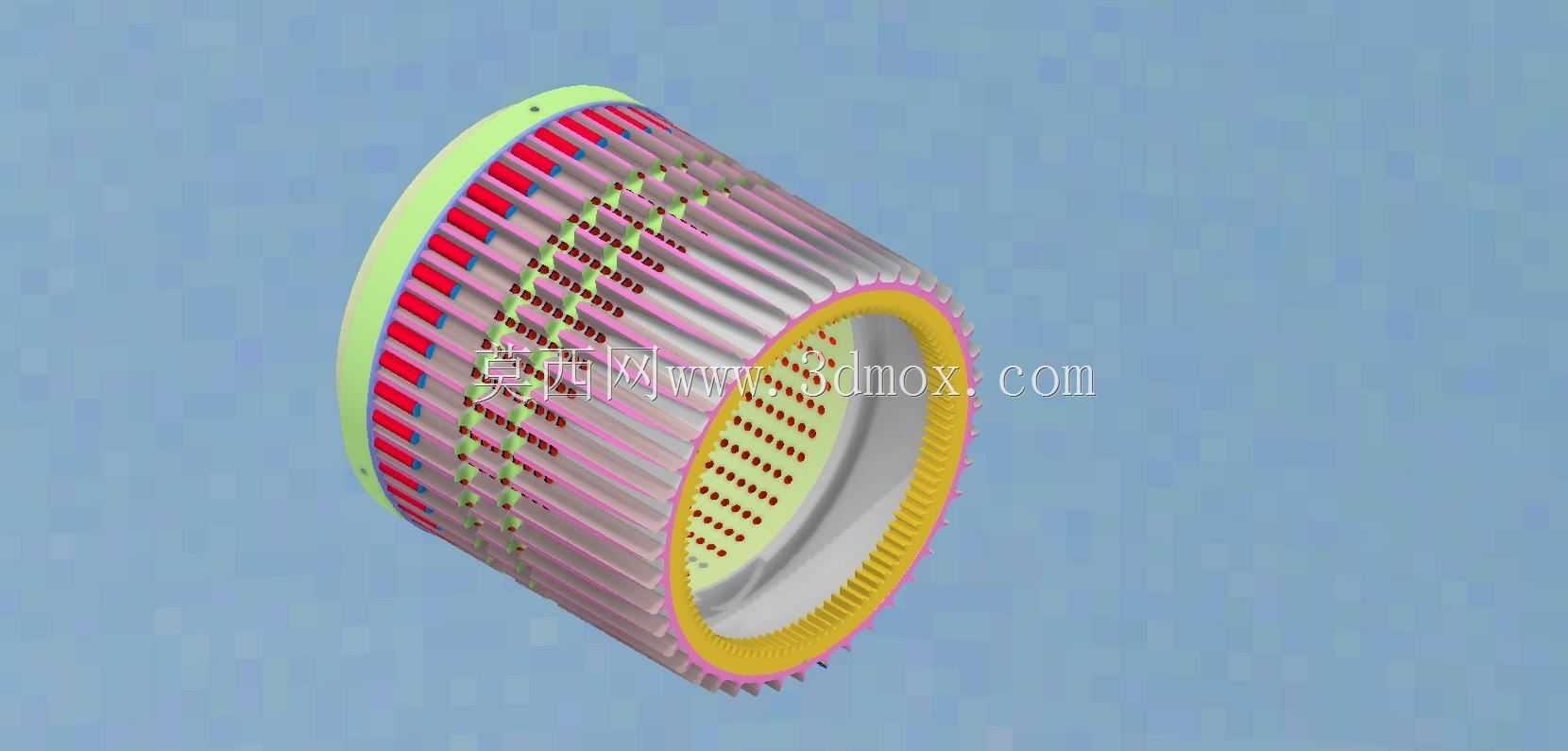

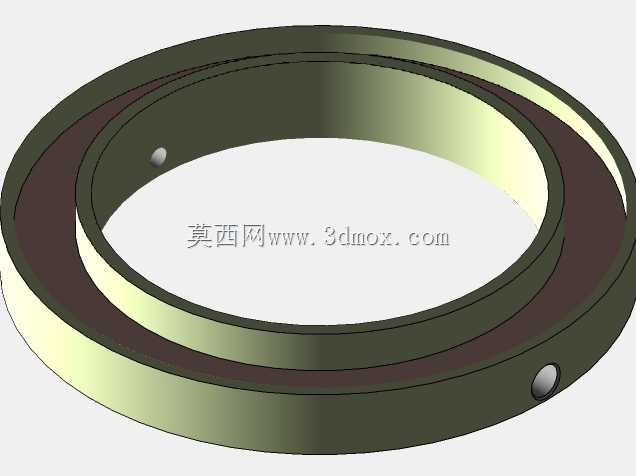

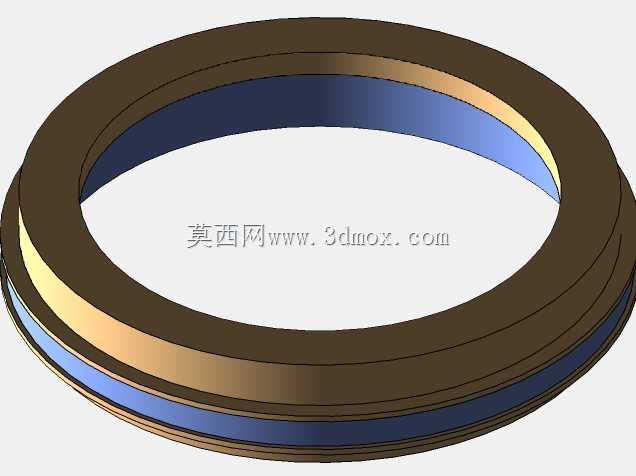

　　避免烟支表面出现破损。轮体的分层结构中，靠近安装法兰侧设置有定位挡边，可对烟支的轴向位置进行限位，防止输送过程中烟支出现轴向窜动，外层的周向肋条既可以提升轮体整体的结构刚性，降低高速旋转时的轮体形变，同时肋条间的空隙可作为粉尘、烟末的排出通道，避免烟末堆积在容纳槽内影响烟支的定位精度。设计过程中充分考虑了高速运转的动平衡要求，轮体的周向质量分布均匀，所有安装槽、凸点的位置度公差严格控制，减少高速旋转时的振动量，适配设备最高12000支/分钟的输送节拍。轮体的整体外径根据单圈容纳烟支的数量确定，轴向宽度匹配常规烟支的长度规格，安装时需保证轮体端面与设备侧挡板的间隙控制在0.5-1mm之间，既避免间隙过大导致烟支端部卡滞，

　　也防止间隙过小出现摩擦干涉。轮体内部的中空通道可接入负压气路，通过槽底的微小气孔实现烟支的负压吸附固定，在轮体旋转过程中保证烟支不会因离心力脱离容纳槽，当轮体转动至下料工位时，负压切断，烟支依靠自重落入下游输送导槽，完成工位传递。
