小型商用肉类搅拌加工设备结构设计

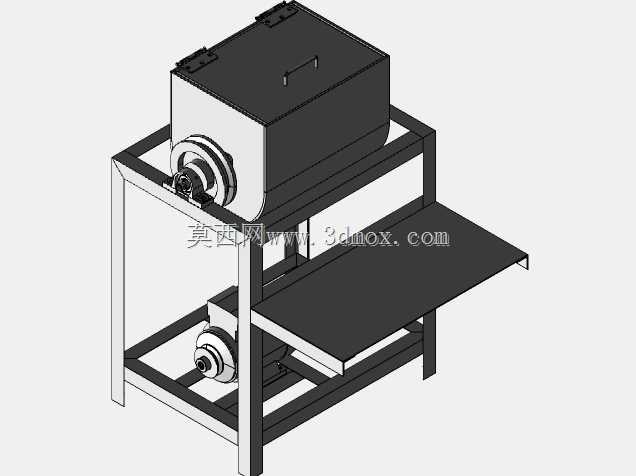

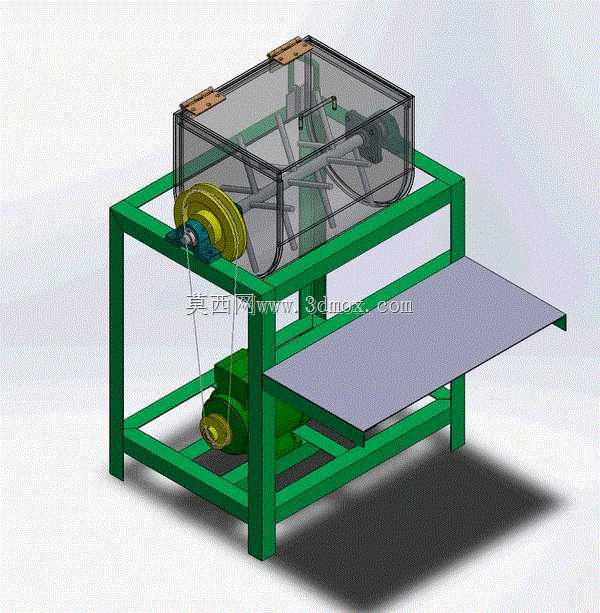

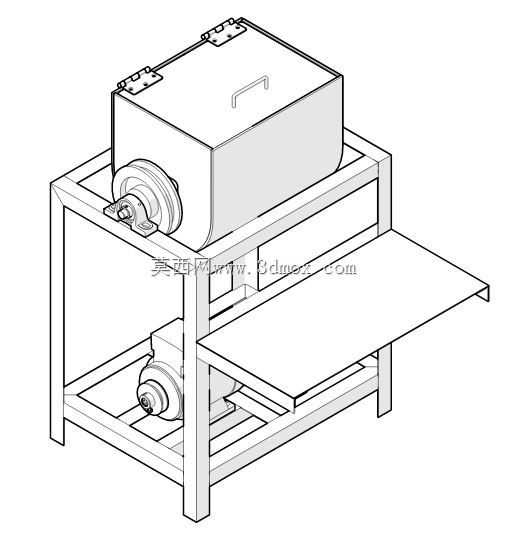

　　这款设备针对小型餐饮门店、生鲜加工点的肉馅制备场景设计，可完成碎肉与调味辅料的均匀混合作业，替代传统人工搅拌的低效操作，适配单次10-20公斤的加工量级，刚好匹配小微加工场景的批次处理需求，避免大型搅拌设备单次处理量过大造成的原料积压问题。设备整体采用方管焊接机架作为承载主体，框架选用40x40x3mm规格角钢拼焊成型，底部设置交叉横撑抵消搅拌作业时的动载荷，机架支脚预留安装孔位，可直接固定在水泥操作台面或者配套支架上，整机占地尺寸控制在1200x800mm范围内，不会占用过多后厨操作空间。搅拌腔体采用上部敞口的U型截面结构，侧壁设置透明防护挡板，既可以实时观察内部物料混合状态，也能防止搅拌过程中物料飞溅，

　　腔体顶部设置快拆式压料盖板，作业时盖板闭合避免异物落入，清理时可快速拆卸对腔体内部进行冲洗。动力端采用0.5马力卧式电机作为动力源，额定输出转速1300转/分，通过两级带轮减速实现输出转速匹配，主动带轮直径3英寸、从动带轮直径6英寸，传动比设置为2，将搅拌轴工作转速控制在合理区间，既保证物料翻转混合的效率，也避免转速过高造成的肉料纤维过度破碎影响成品口感。搅拌轴两端采用SNR UCP204系列立式带座外球面轴承作为支撑，轴承座通过螺栓直接固定在机架端板上，自带密封结构可防止肉汁、清洗水渗入轴承内部造成锈蚀卡滞，维护时仅需松开固定螺栓即可整体更换轴承组件，无需复杂的同轴度调校。搅拌轴上布置交错角度的桨叶，

　　桨叶边缘与腔体内壁预留5mm间隙，既保证刮壁效果避免物料粘黏在腔壁，也防止桨叶与腔体硬摩擦产生金属碎屑污染物料。设备出料端设置倾斜式导料板，搅拌完成后打开腔体端部的出料挡板，混合好的物料可顺着导料板直接滑入接料容器，无需人工掏取降低操作强度。设计过程中特意将电机布置在机架下部的空腔内，通过带轮与上部搅拌轴连接，既降低整机重心提升运行稳定性，也让上部操作区域无突出部件，操作人员添料、清理时不会被动力部件磕碰。所有与食材接触的部件均采用易清洁的光滑表面设计，无卫生死角，焊接位置全部做圆弧打磨处理，避免残渣积存滋生细菌，符合食品加工设备的卫生设计要求。传动部位外侧设置半封闭防护罩，防止操作人员误触转动的带轮造成安全事故，防护罩采用快拆结构，日常维护调整带轮张紧度时无需工具即可快速拆卸。
