带机架防护结构的物料振动筛分装置

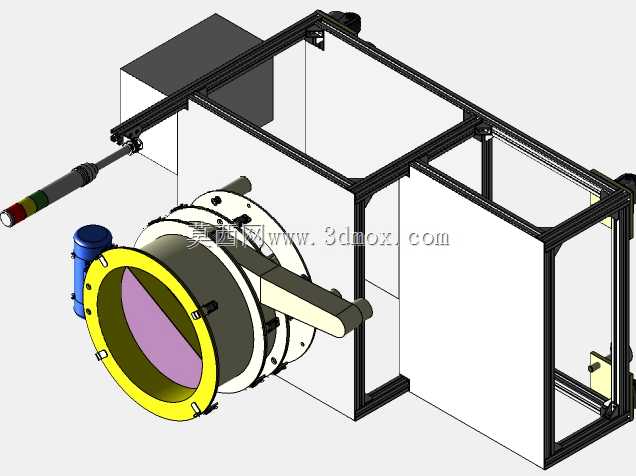

　　在粉体、颗粒物料的加工处理产线中，筛分环节是把控物料粒径均匀度、剔除异物杂质的核心工序，这套带集成机架与防护结构的振动筛分结构，主要适配中小产能的精细筛分场景，常见于食品添加剂分级、锂电正负极材料除杂、医药粉体粒径管控、精细化工原料分选等对筛分精度与设备密封性有一定要求的工位。从结构布局来看，整套装置采用铝型材搭建一体式承载机架，型材选型兼顾了结构刚性与轻量化需求，机架四周预留了透明防护板的安装卡槽，既可以阻隔筛分过程中可能出现的物料飞溅、粉尘外溢，也能方便运维人员直接观察内部筛网的运行状态与物料流动情况，不需要频繁拆卸防护结构就能快速判断堵网、物料偏载等常见故障。核心的振动激振单元采用侧置式驱动布局，

　　驱动电机通过联轴器与激振器主轴直连，相比传统的底置激振结构，这种侧置布局可以大幅降低设备整体的垂直安装高度，适配层高受限的厂房安装场景，同时激振力的传导方向更贴近筛网的水平切向，能让物料在筛面上形成更长的椭圆运动轨迹，延长物料与筛网的接触时间，提升精细物料的透筛率。筛筒主体采用法兰拼接式结构，进料端设置大口径的黄色导向法兰圈，既可以方便和上游的气力输送管道、螺旋喂料机构快速对接，也能通过法兰上的快拆压块实现筛网的快速更换，针对不同目数的筛分需求，不需要拆解整个筛筒就能完成筛网替换，大幅缩短换产调试的停机时间。筛筒内部的激振轴采用偏心块可调式设计，运维人员可以根据待筛分物料的堆积密度、粒径分布调整上下偏心块的夹角，

　　匹配不同的激振力幅值与振动轨迹，针对流动性差的粘性粉体，可以加大偏心块夹角提升垂直方向的振动幅值，减少物料粘网堵孔的概率；针对流动性好的大颗粒物料，可以缩小偏心块夹角，加快物料在筛面的推进速度，提升单位时间的处理产能。机架底部预留了通用的脚轮安装孔与地脚固定孔，既可以在小批量多工位的试生产场景中安装脚轮实现设备的快速转场，也可以在固定产线中安装减震地脚，阻隔振动向地面传导，避免振动对周边精密计量、检测设备造成干扰。设备的进料端与机架之间设置了可调节的支撑臂结构，可以根据上游出料口的实际高度调整筛筒的倾斜角度，调整范围覆盖0到15度，当筛筒倾角加大时，物料沿筛面向出料端的移动速度加快，适合粗筛除杂的大产能工况；当倾角减小时，

　　物料在筛面的停留时间延长，适合高精度的精细分级工况。整套结构的安装边界经过紧凑化设计，整体占地面积控制在1.2米*0.8米的范围内，不需要额外搭建大型混凝土基础，只需要平整的硬化地面就能完成安装固定，接线端预留了标准的快插航空接头，和产线中控系统对接时可以快速完成启停、故障报警的信号连接，适配自动化产线的联控需求。筛筒的出料端采用多通道分流结构，可以根据筛网层数分别输出不同粒径区间的物料，对接下游的料仓、包装机或者输送设备时不需要额外加装分流三通，减少了外接管路的积料死角。防护结构的拼接处都预留了密封胶条的安装槽，安装密封胶条后可以实现整机的半封闭运行，针对有防尘、防异物落入要求的生产场景，能有效避免筛分过程中的物料污染，符合食品、医药行业的卫生生产规范。在结构设计过程中，所有的受力连接点都采用了加厚角件与内嵌螺母的连接方式，避免长期振动工况下出现连接螺栓松动、机架变形的问题，激振器的轴承座采用分体式可拆卸结构，后期维护更换轴承时不需要拆解整个筛筒，降低了运维的难度与成本。
