棘轮式单向间歇传动棘爪轴机构

项目分类:通用机械零部件 发布时间:2022-04-11 ID:603035
  • 棘轮式单向间歇传动棘爪轴机构
  • 棘轮式单向间歇传动棘爪轴机构

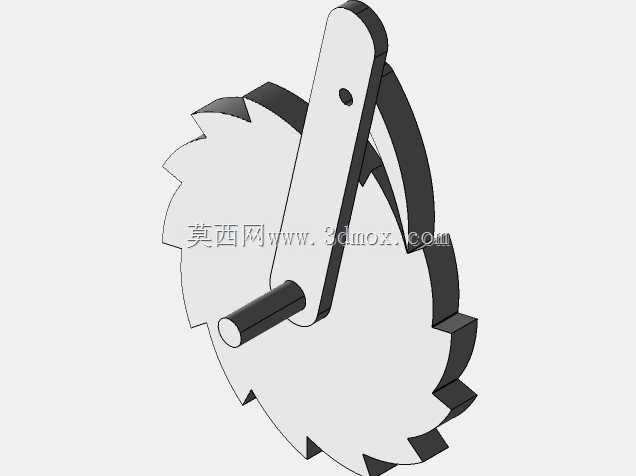

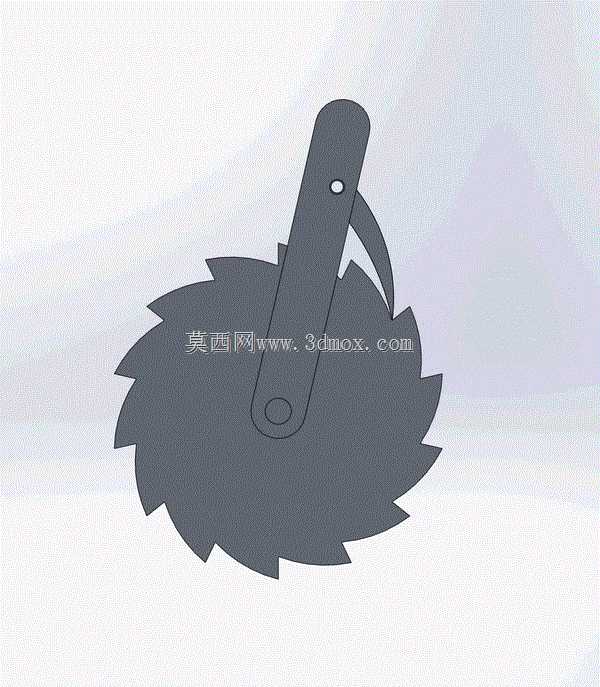

  这套棘爪与棘轮配合的轴机构,核心实现单向间歇传动与反向止锁的功能,在轻工输送、纺织机械、起重设备的止逆结构、手动工具的进给单元中都有广泛应用场景。从结构设计逻辑来看,棘爪通过铰接轴安装在摆臂端部,摆臂绕棘轮中心的固定轴做往复摆动,当摆臂向工作方向摆动时,棘爪在重力或附加弹簧的作用下卡入棘轮的齿槽,推动棘轮同步转过对应齿距的角度;当摆臂回程摆动时,棘爪会顺着棘轮的齿背滑过,不会带动棘轮反转,同时配套的止动棘爪可以避免棘轮在负载作用下出现倒转,保障传动过程的位置精度与负载安全性。设计过程中首先要匹配安装空间的边界约束,棘轮的齿根圆直径需要根据所需的最小传动步距、传递扭矩大小核算,齿形采用不对称的锯齿形轮廓,

  工作齿面的倾角需要保证棘爪卡入后不会出现滑脱,非工作齿面做圆弧过渡减少棘爪回程的磨损。棘爪的铰接孔位置需要经过运动仿真校核,保证摆臂在整个摆动行程内,棘爪都能顺利卡入齿槽且不会出现卡滞,棘爪与齿槽的啮合深度控制在齿高的三分之二左右,既保证足够的啮合接触面积传递扭矩,也避免啮合过深导致回程时棘爪无法顺利脱出。安装层面,棘轮中心的轴孔需要与配套传动轴做公差配合,通常选用H7/k6的过渡配合保证同轴度,轴端预留挡圈槽或键槽用于周向与轴向固定;摆臂的铰接轴与机架安装位的同轴度公差需要控制在0.02mm以内,避免摆臂摆动时出现偏载导致棘爪受力不均。实际应用中可以根据负载大小调整棘轮的厚度与齿部参数,轻载场景下可以直接依靠棘爪自重实现啮合,

  重载场景则需要在棘爪铰接位加装扭簧提供持续的贴合力,保证高速摆动工况下棘爪不会出现跳齿问题。齿部的接触位置需要做淬火处理提升表面硬度,减少长期往复啮合带来的磨损失效,棘爪的尖端做小圆弧钝化,避免应力集中导致齿尖崩裂。这套结构不需要复杂的电控元件,纯机械结构即可实现稳定的单向间歇传动,在手动绞车、棘轮扳手、输送线的止退器、机床的进给分度机构中都能直接适配,安装时只需要保证棘轮与棘爪的啮合间隙在0.1-0.3mm之间,即可长期稳定运行,不需要频繁的维护调整。
