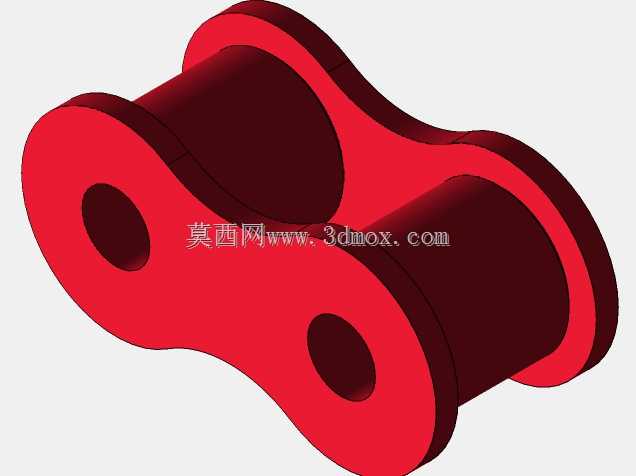

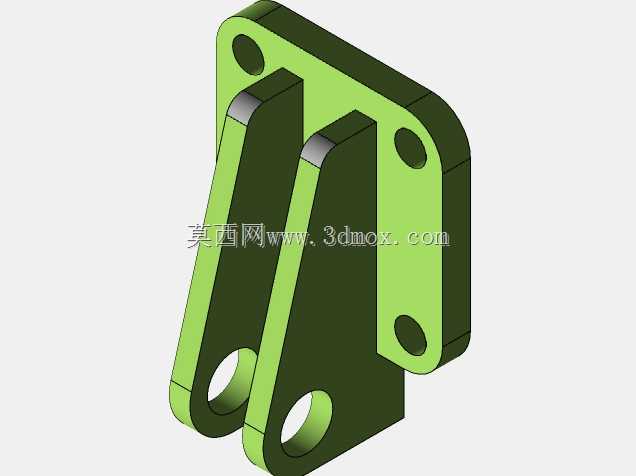

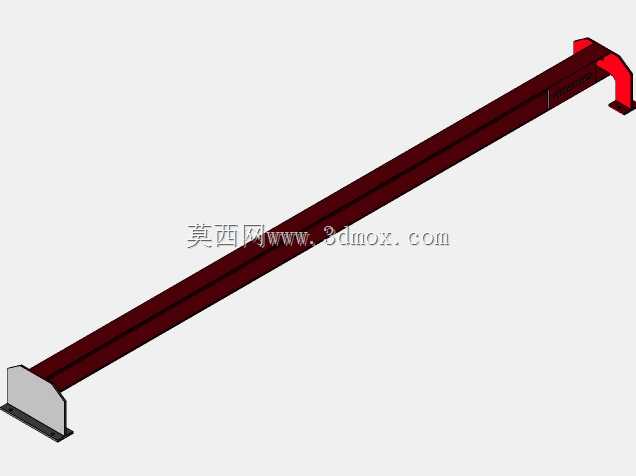

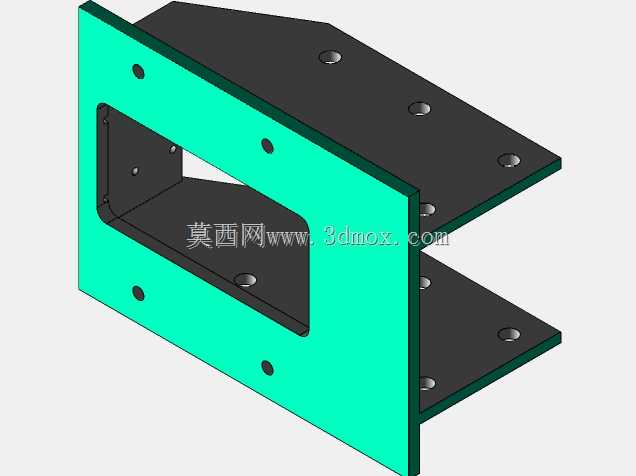

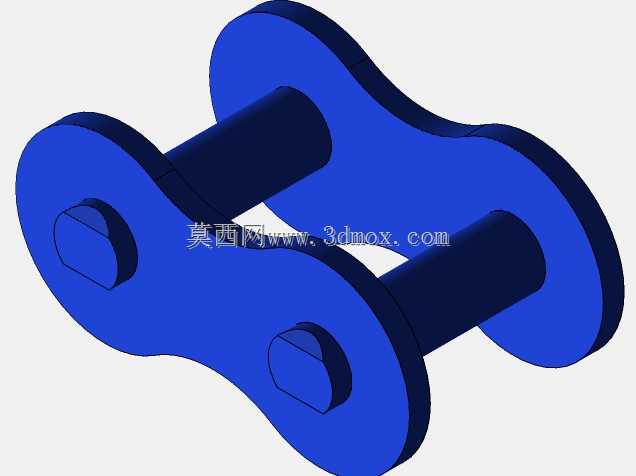

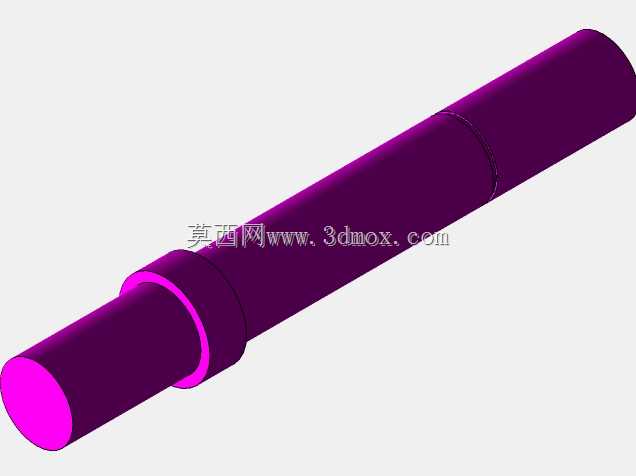

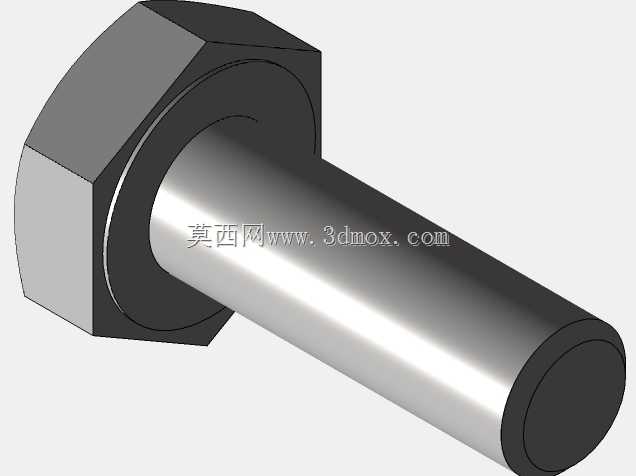

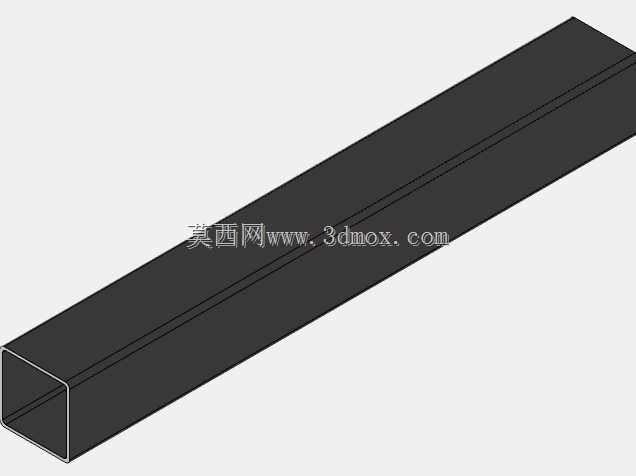

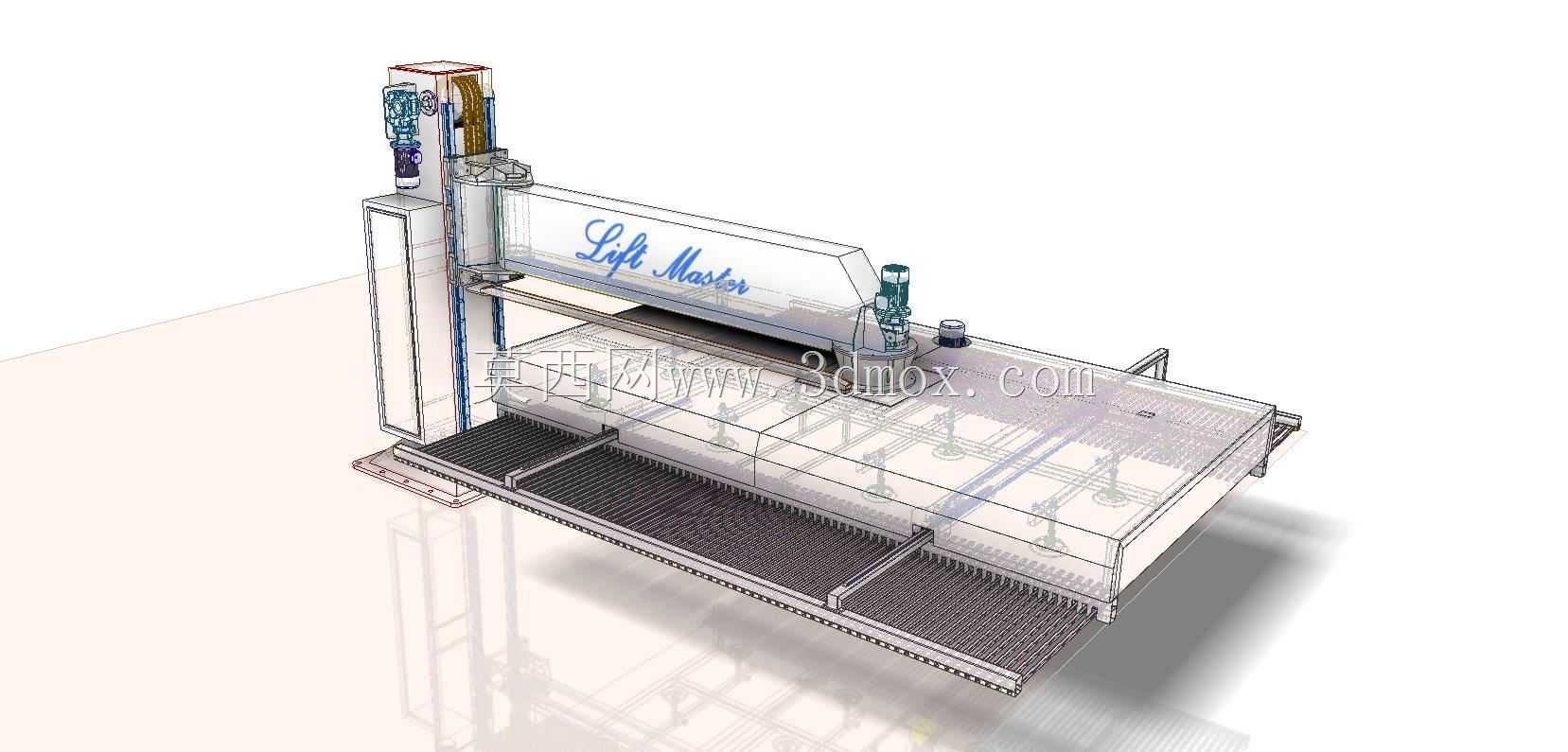

紧凑型激光机上下料物料搬运设备结构

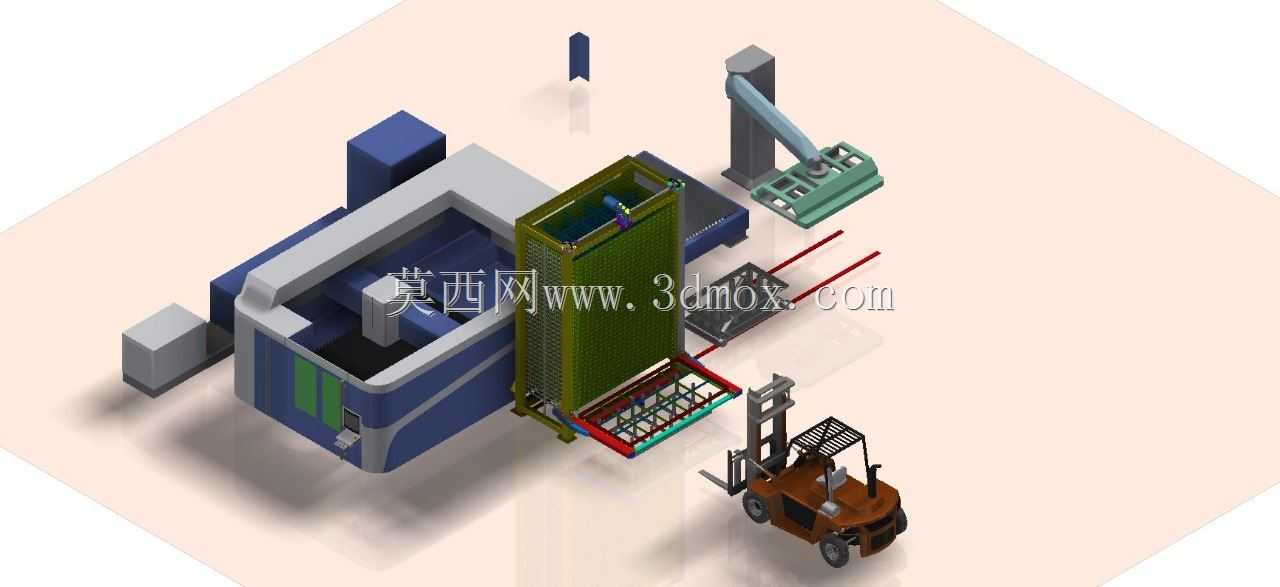

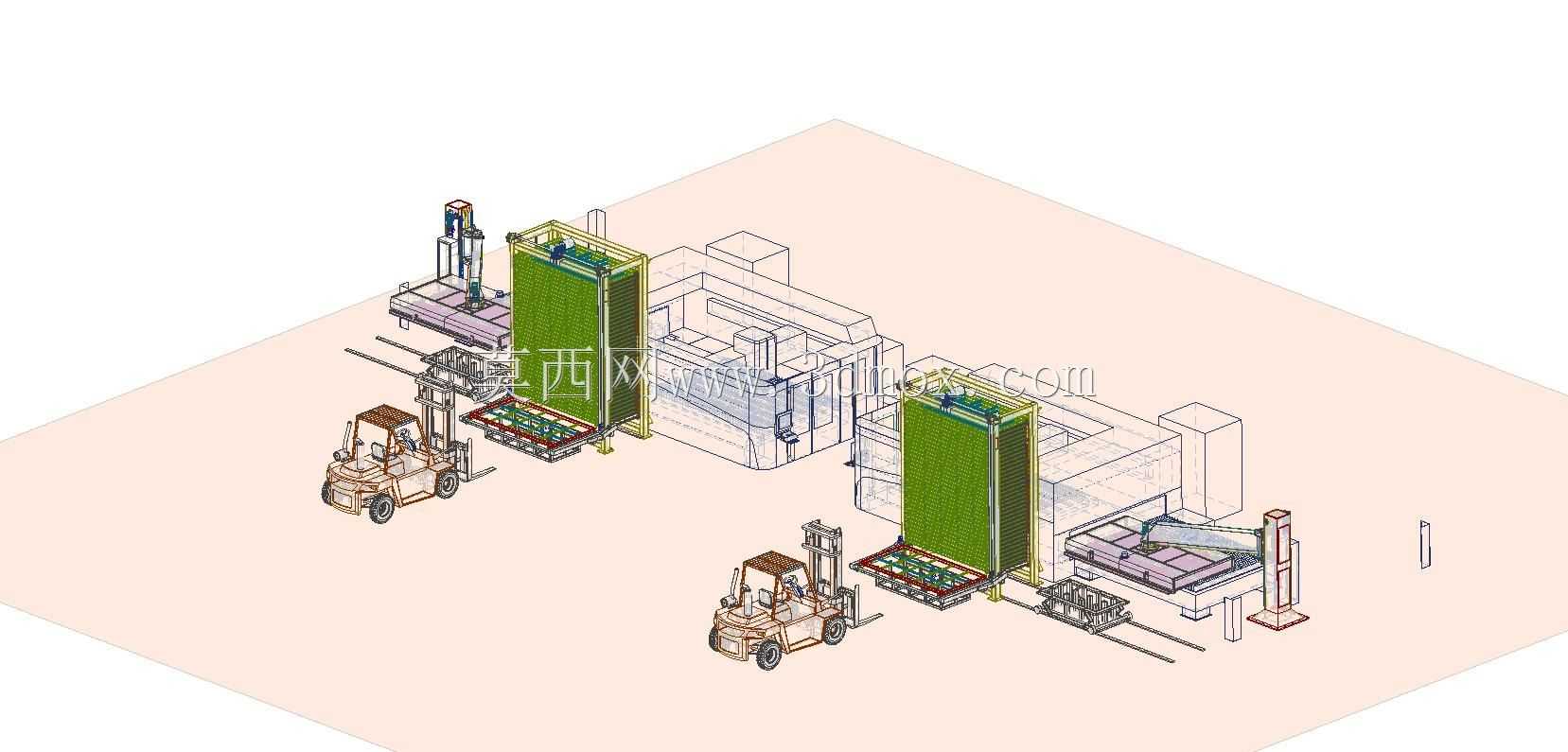

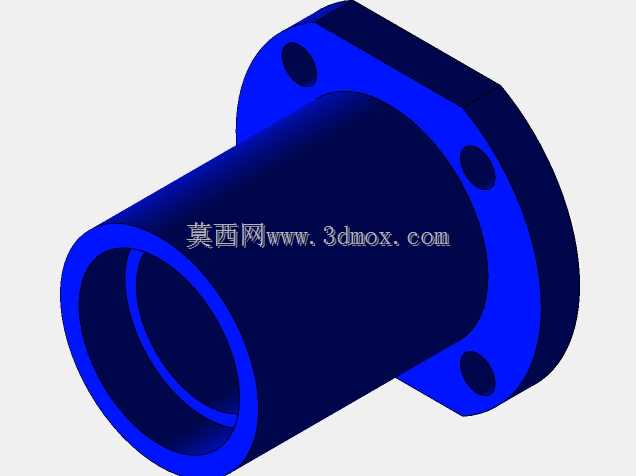

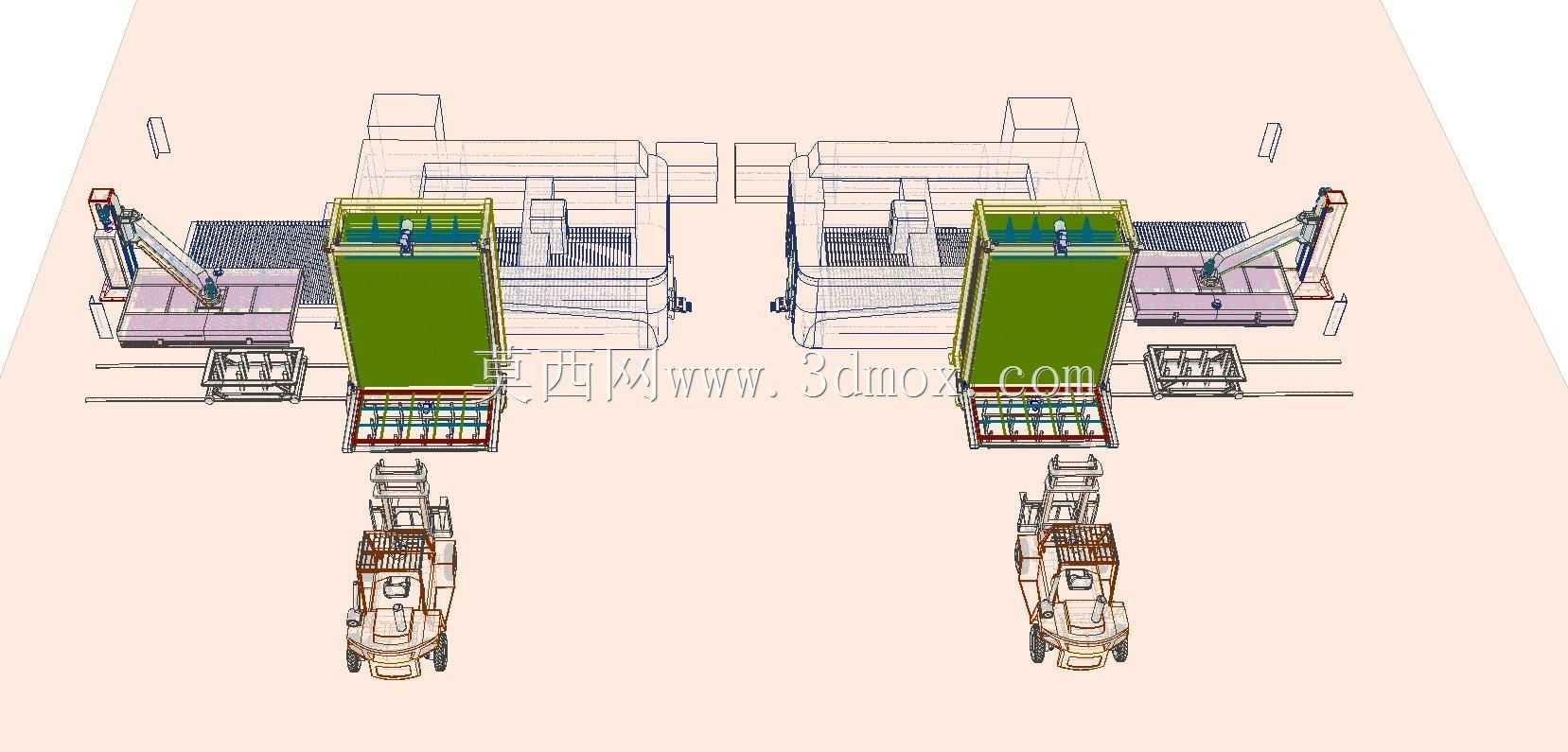

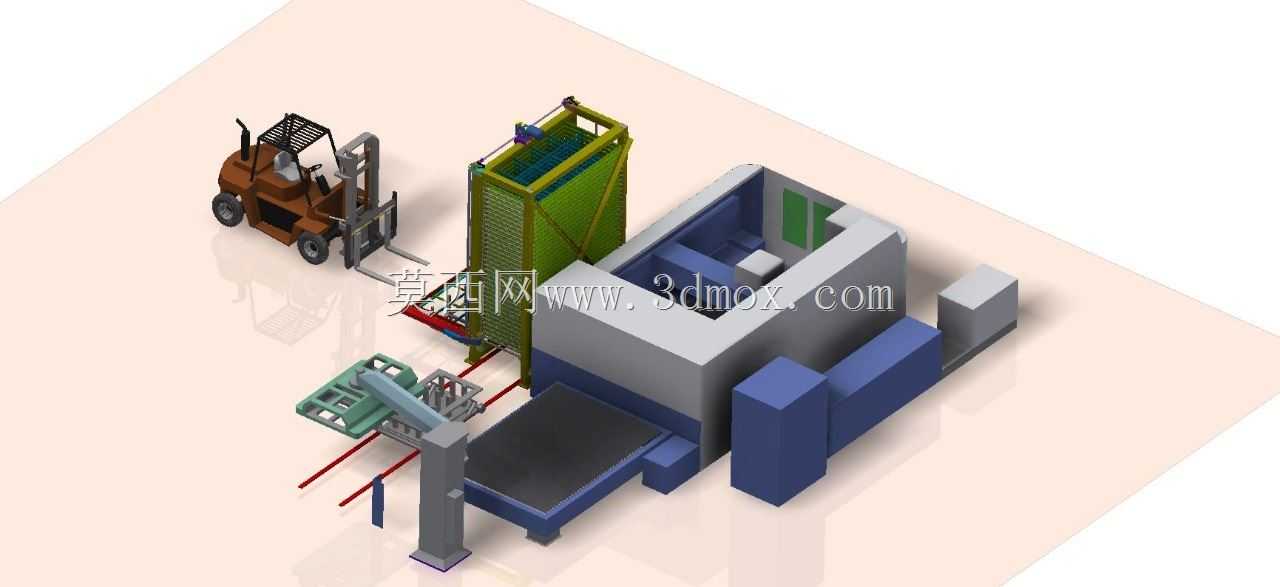

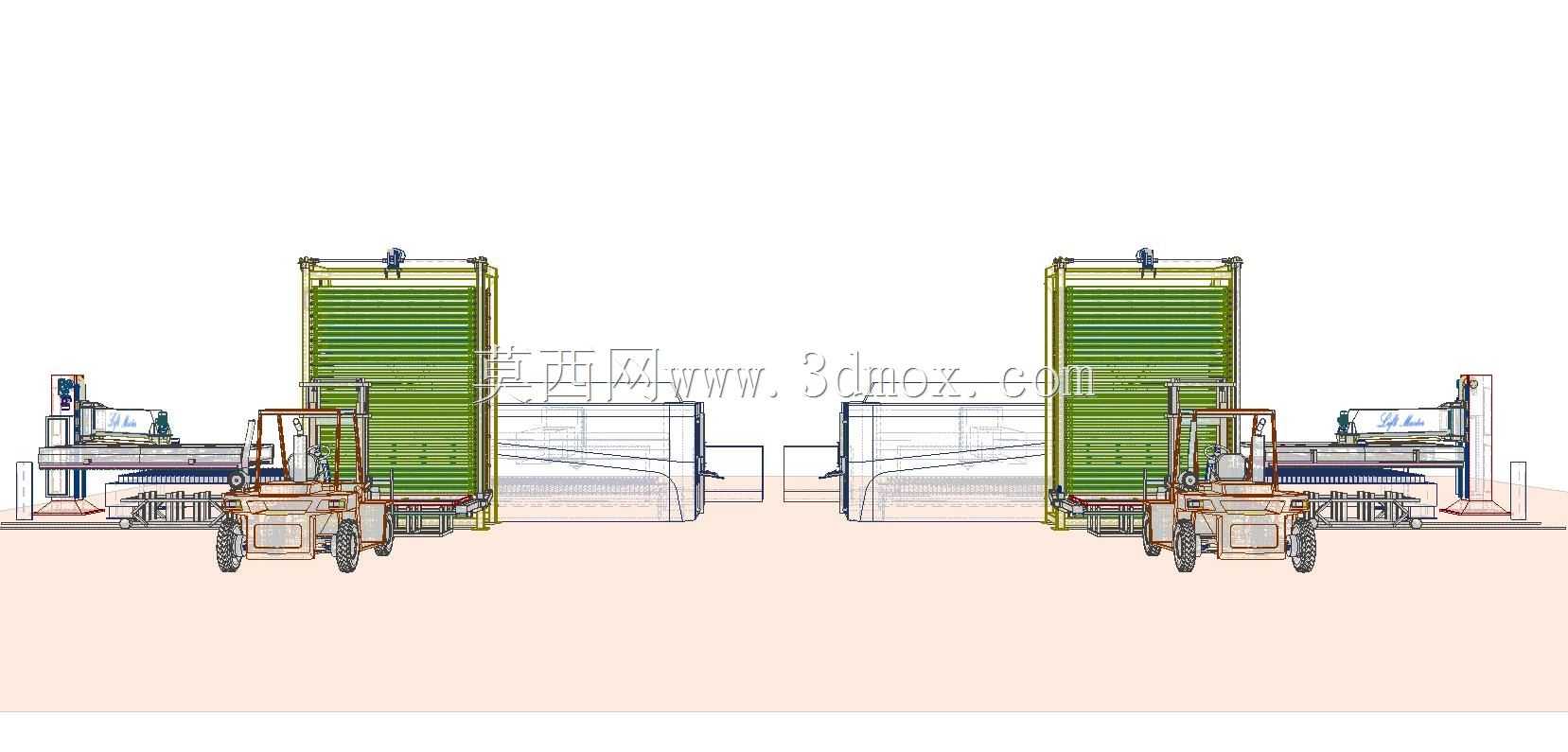

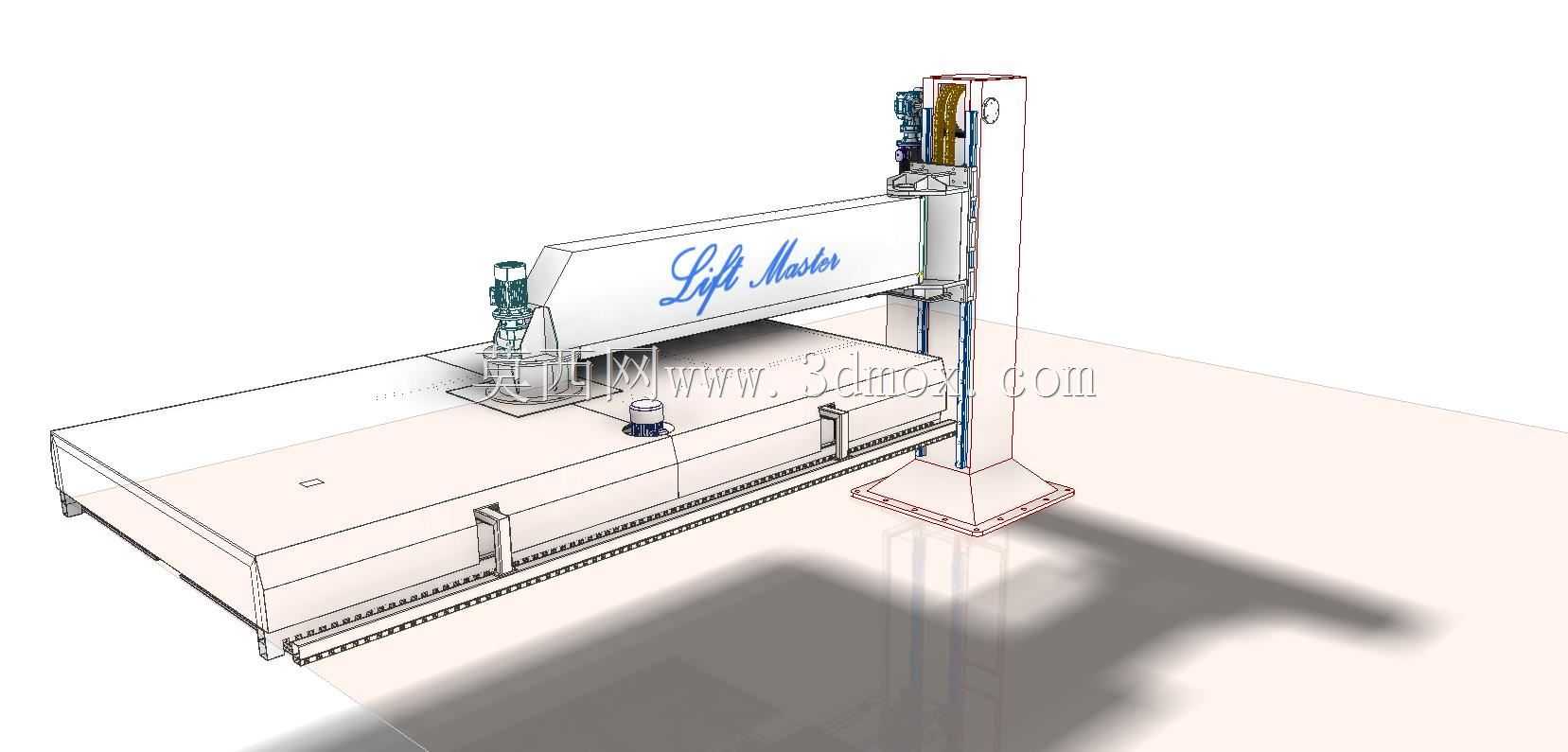

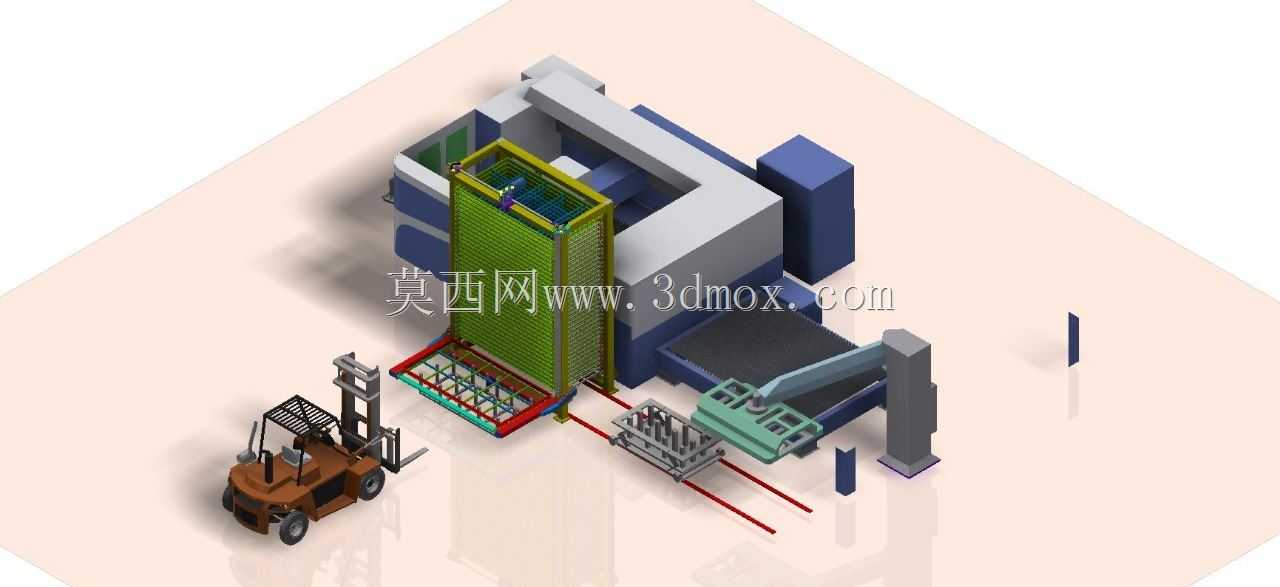

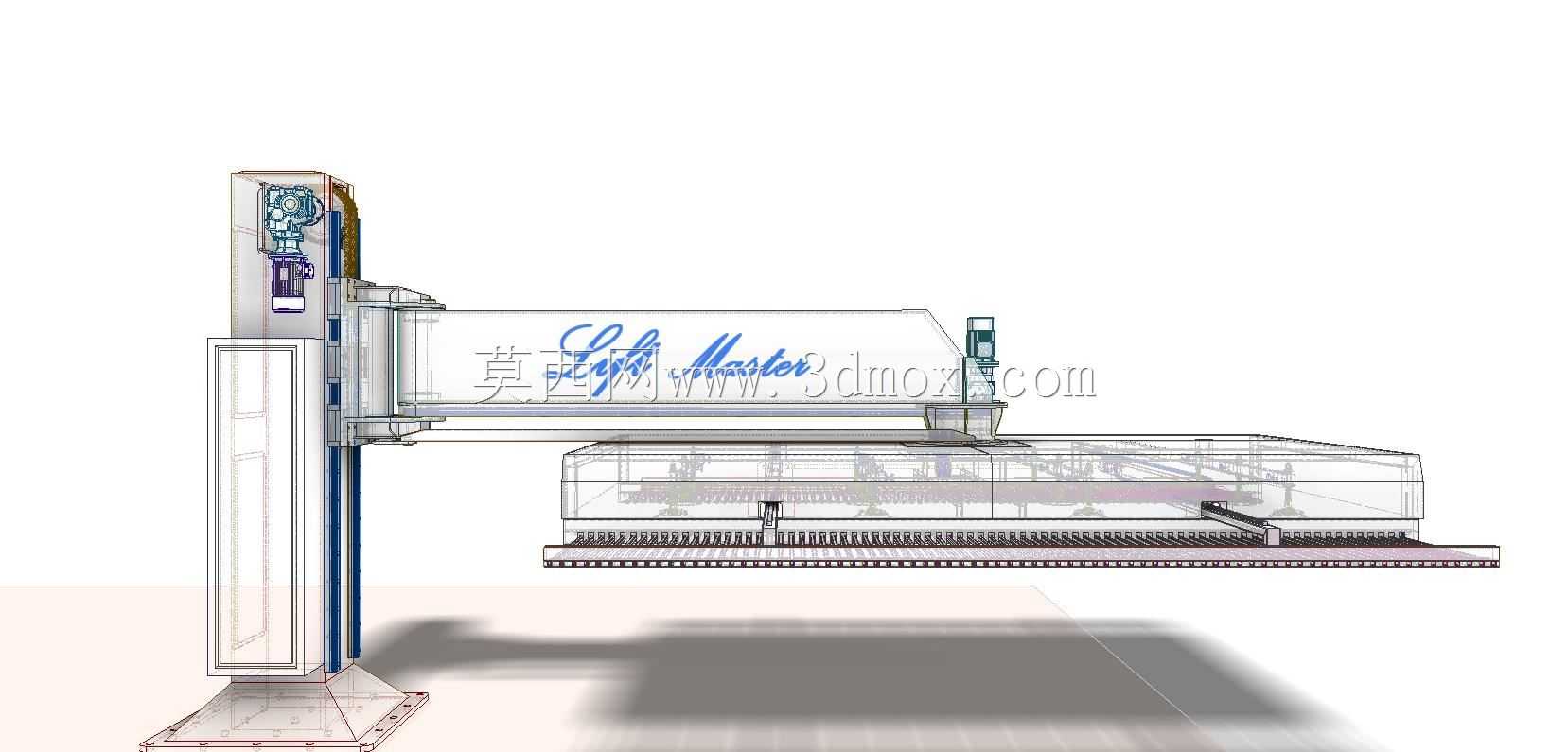

　　这套紧凑型物料搬运设备，核心定位是中小批量钣金加工车间的激光切割工序配套，针对车间场地紧张、产线排布紧凑的场景设计，解决传统激光切割上下料占用人工多、非生产等待时间长的痛点。从实际产线适配来看，设备整体采用窄体式布局设计，占地面积控制在同规格常规上下料设备的六成左右，可直接对接主流幅面的2D激光切割机主机，不需要对现有车间地面做大规模改造，也无需额外预留大尺寸设备周转空间，适配老车间产线升级、新车间紧凑排布的双重需求。设备的核心功能是实现激光切割机板材原料的自动加载与加工完成工件的自动卸载，整套动作可与激光主机的加工流程并行开展，当激光主机在切割当前板材时，设备可同步完成下一垛板材的定位、待料准备，

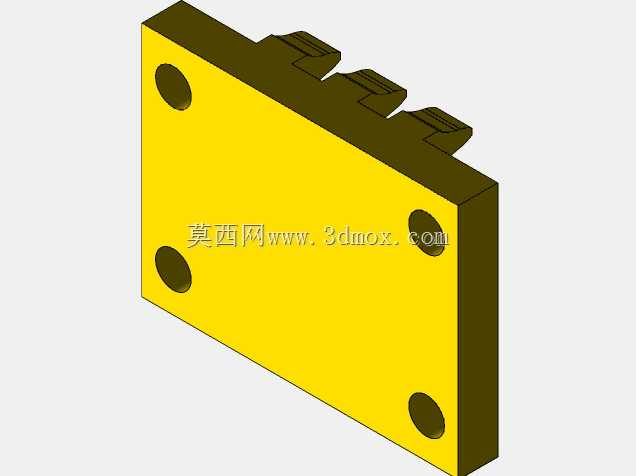

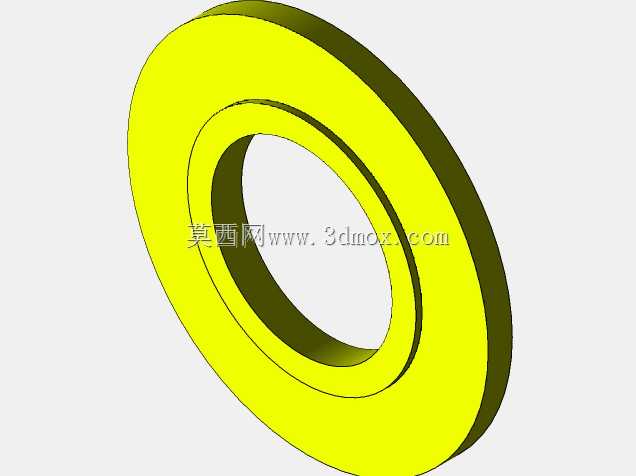

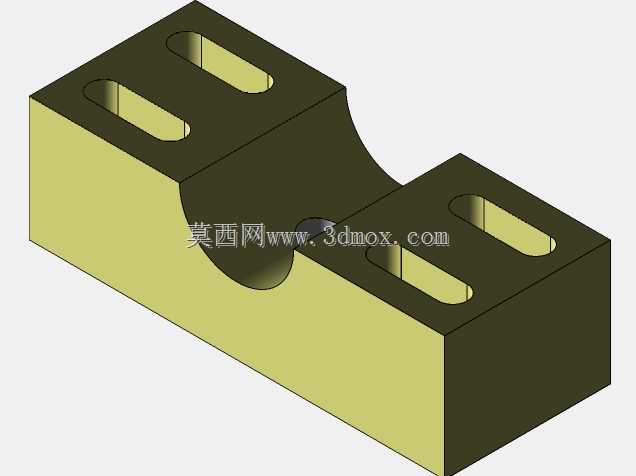

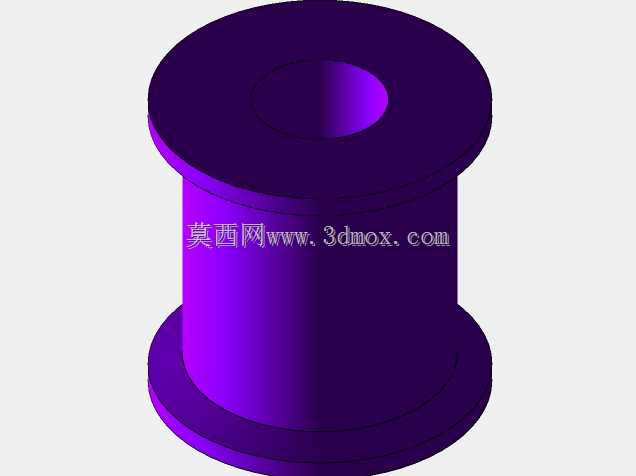

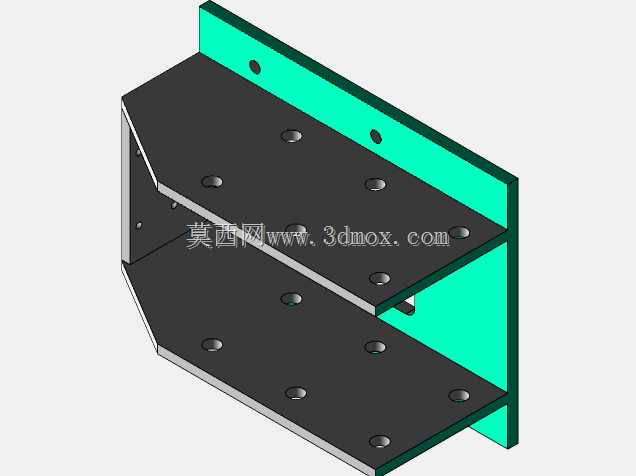

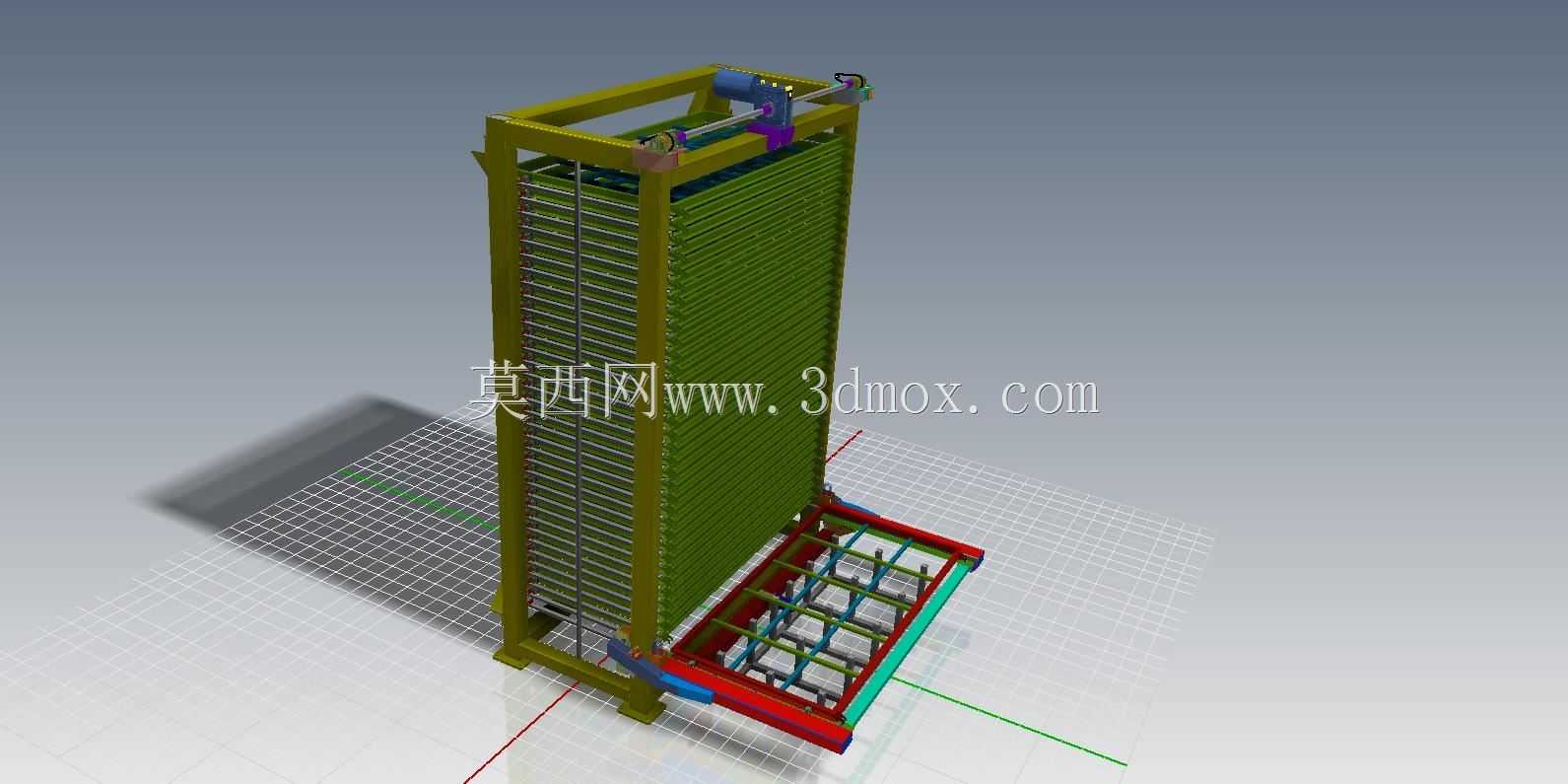

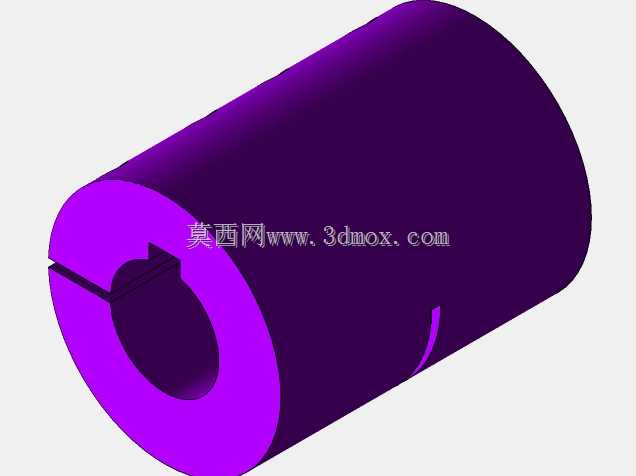

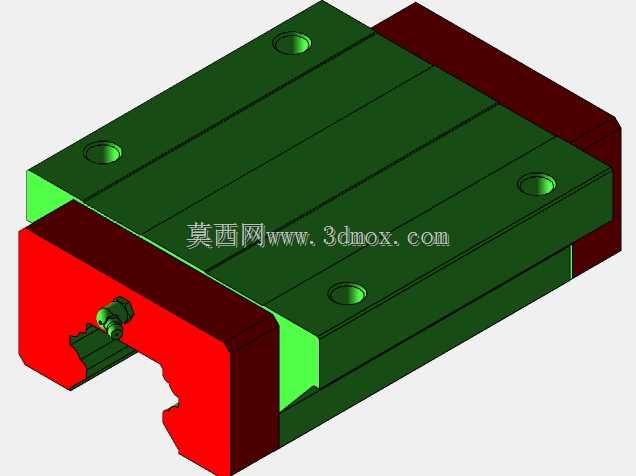

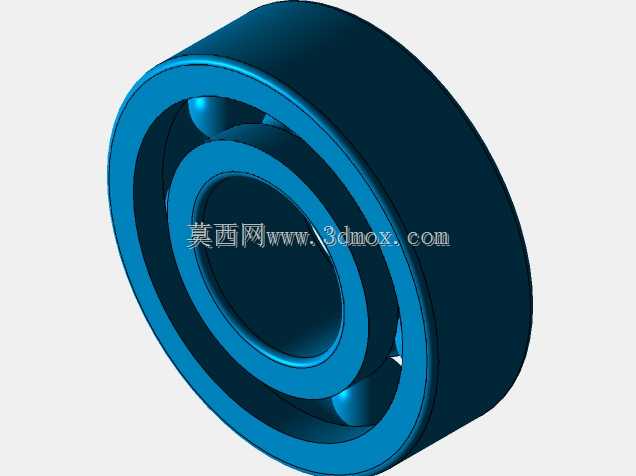

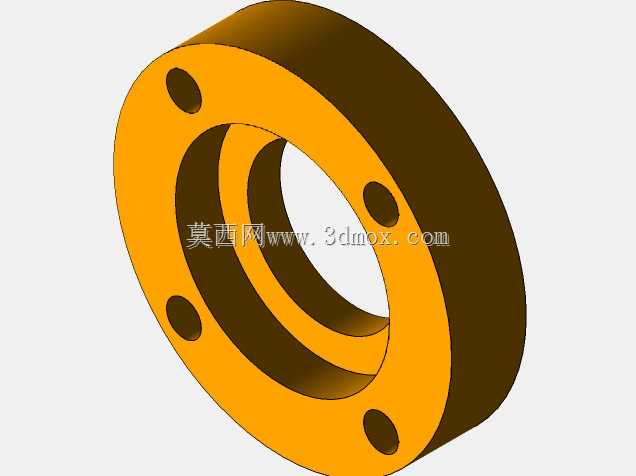

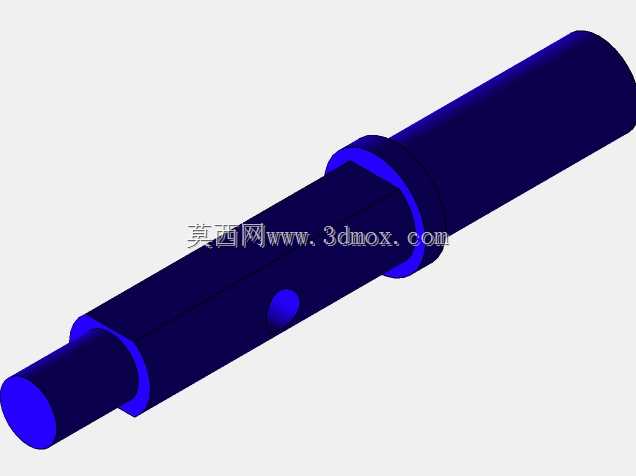

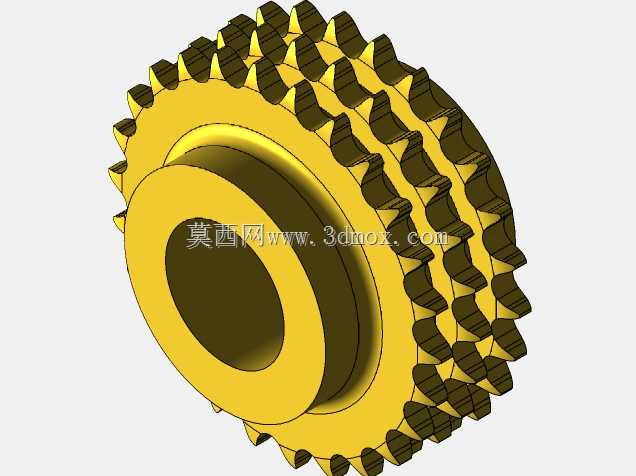

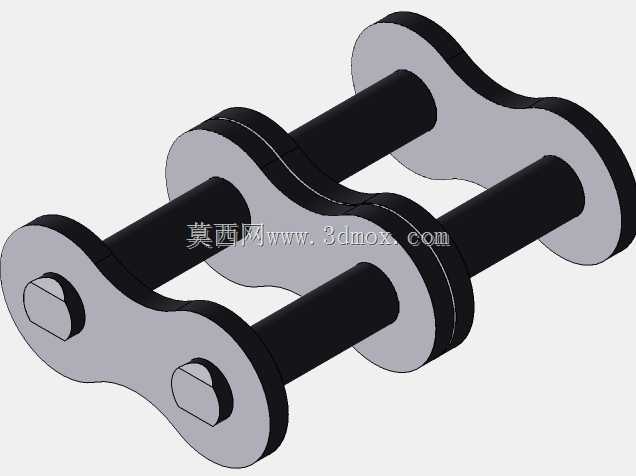

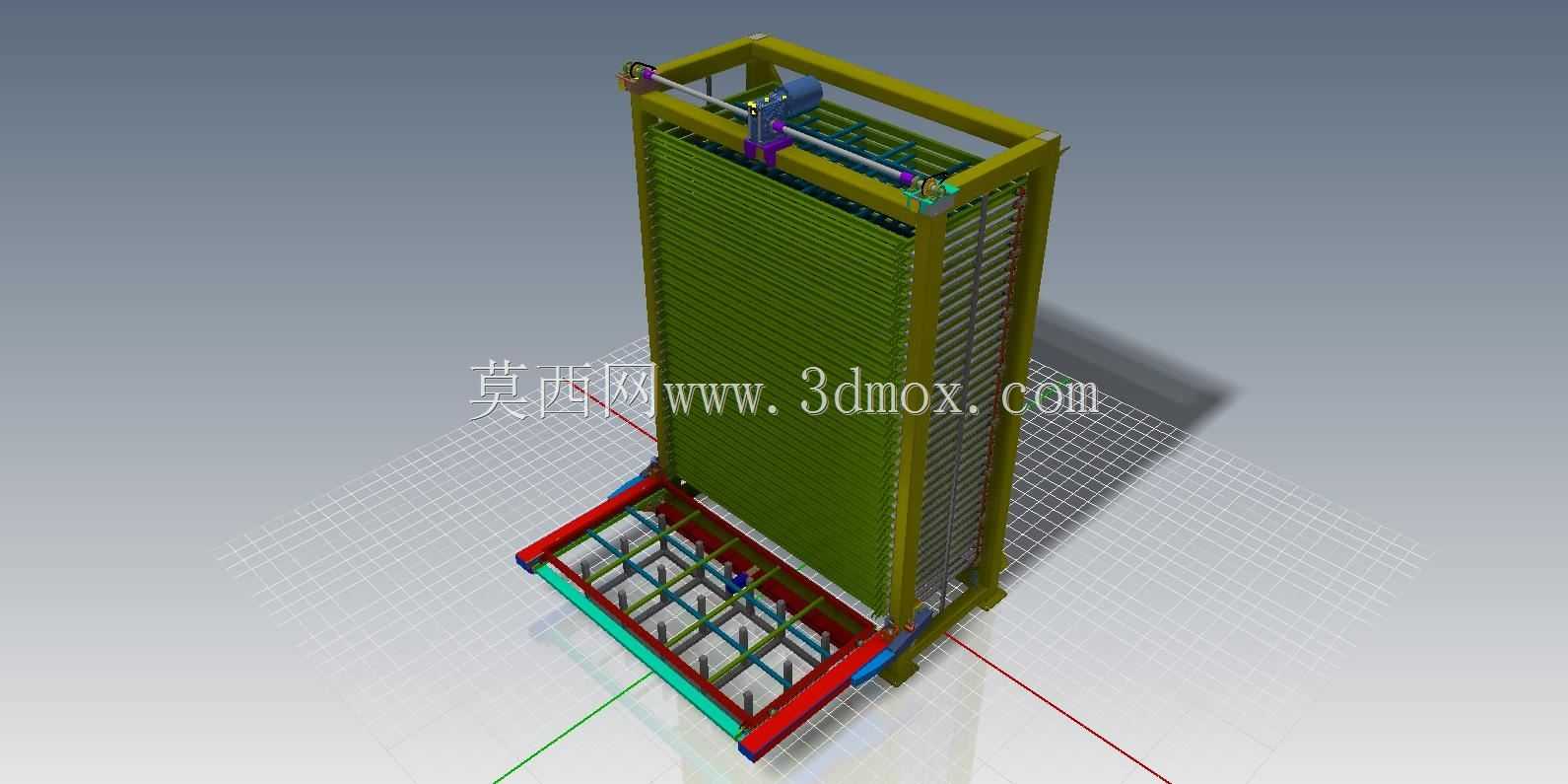

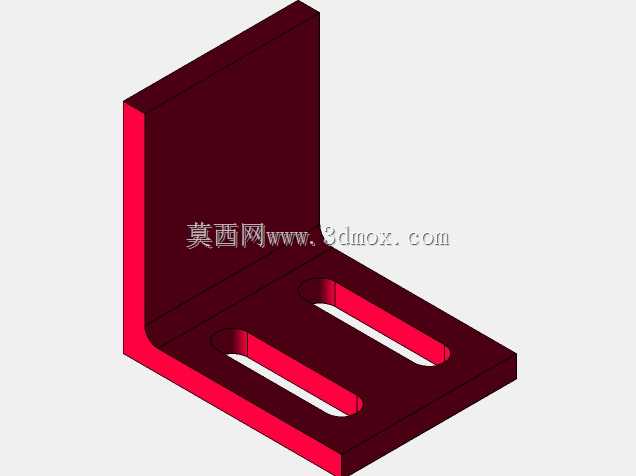

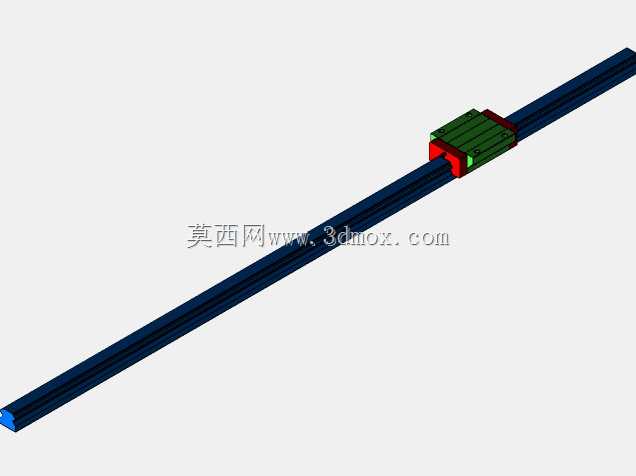

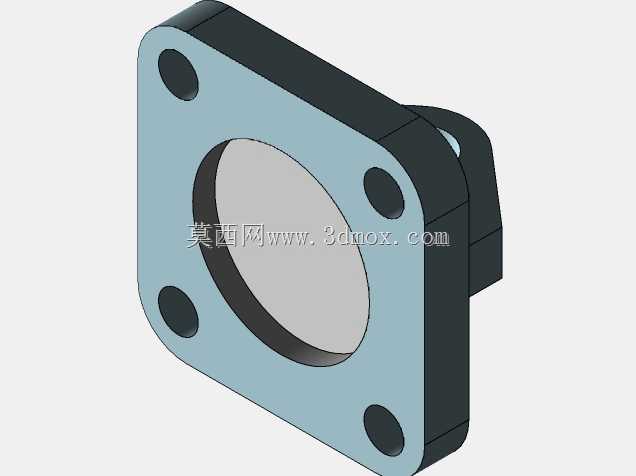

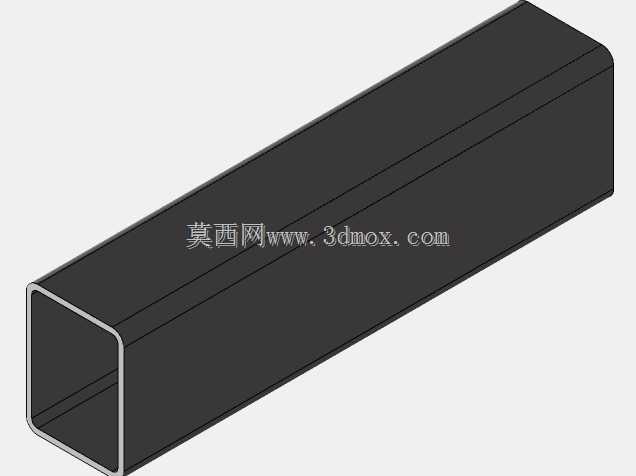

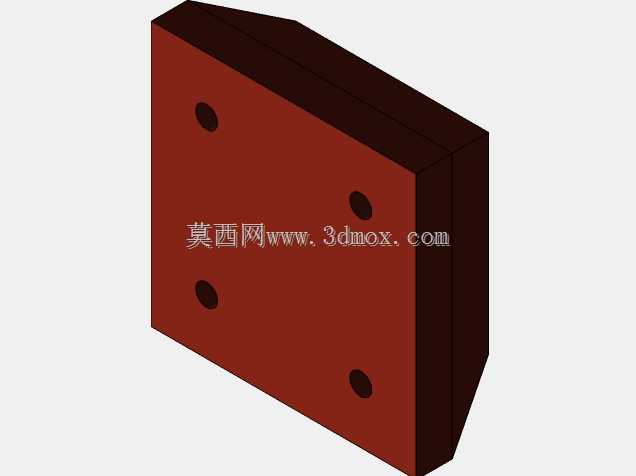

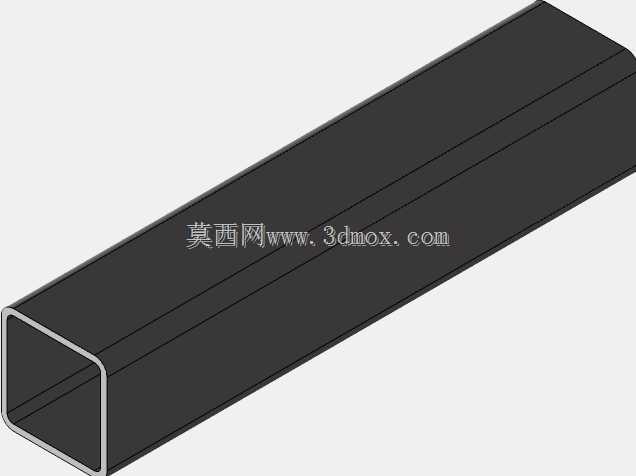

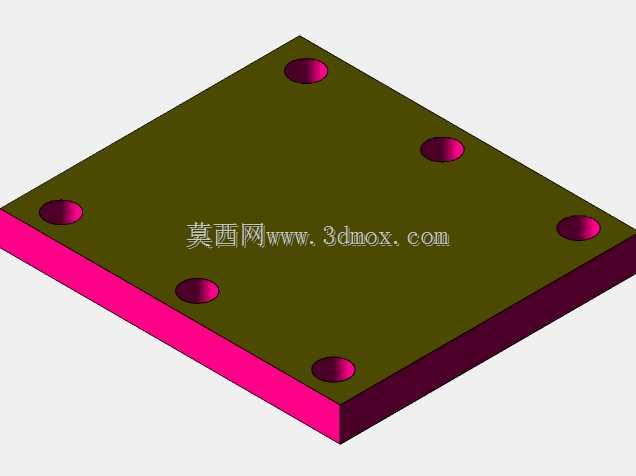

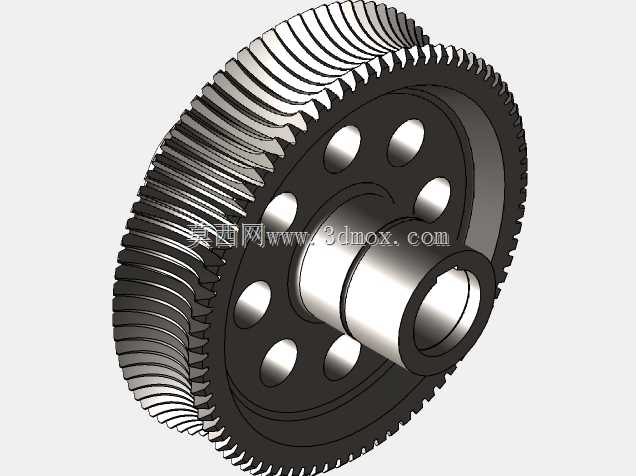

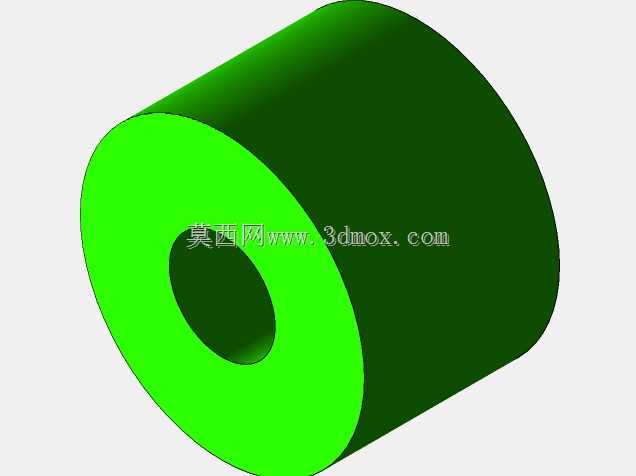

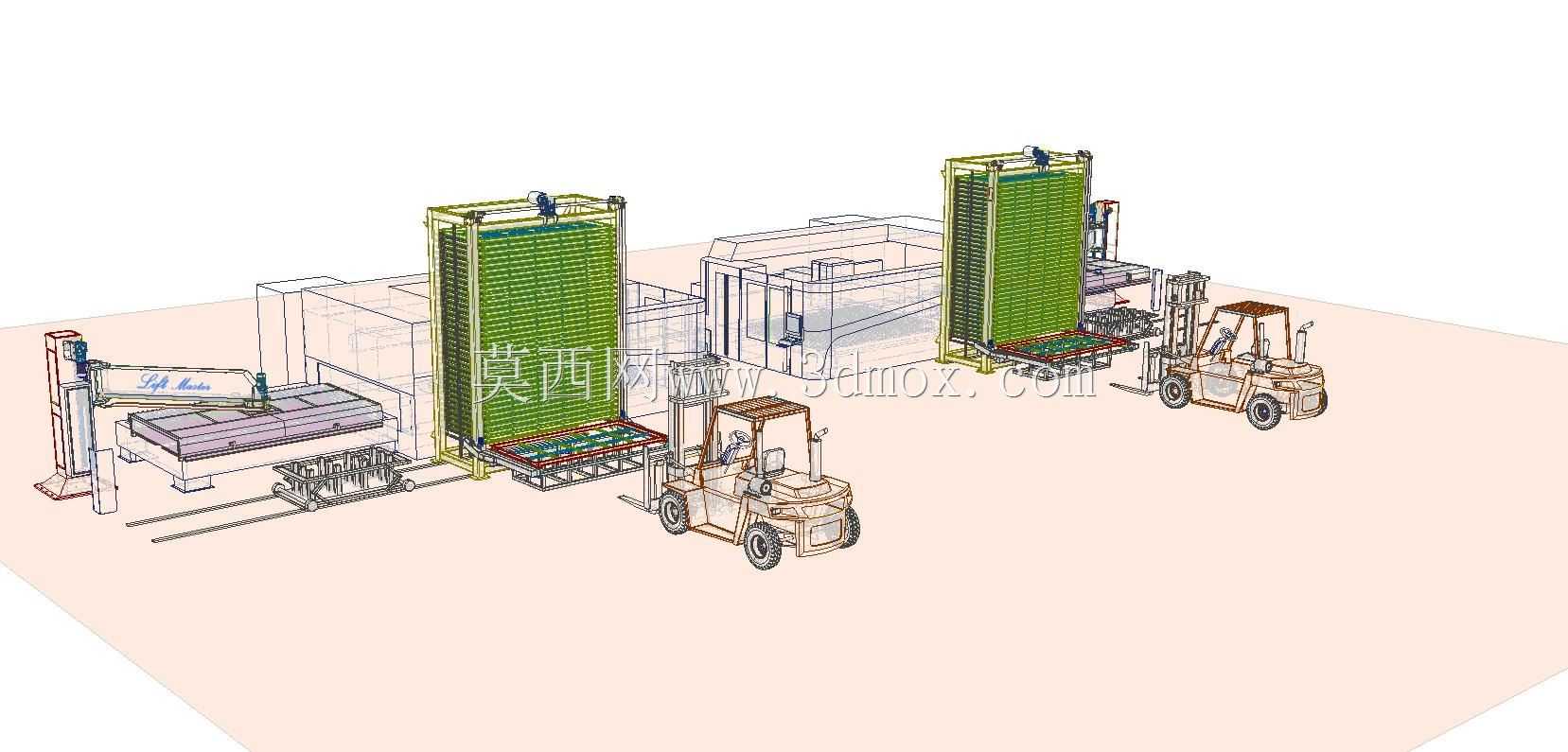

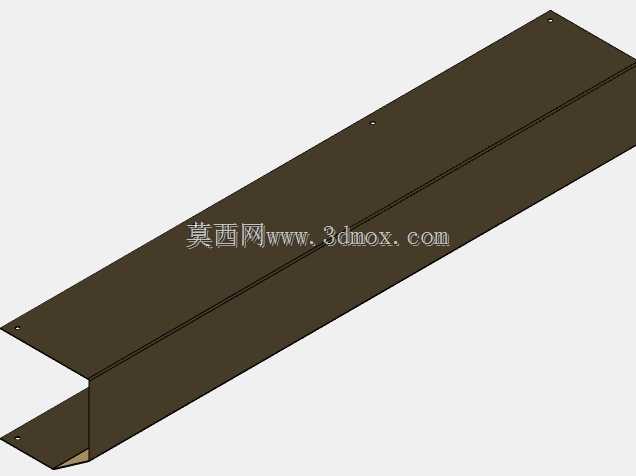

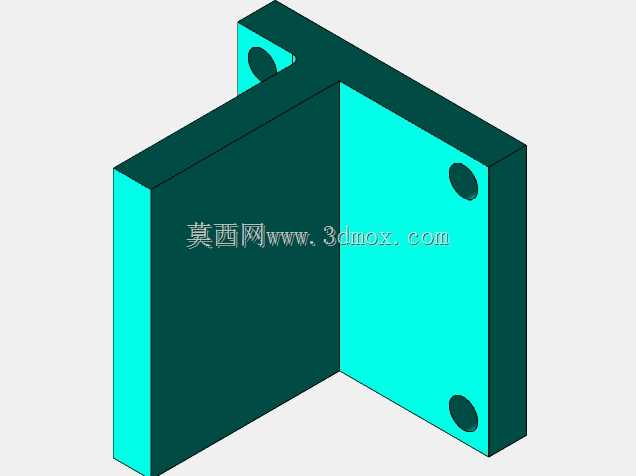

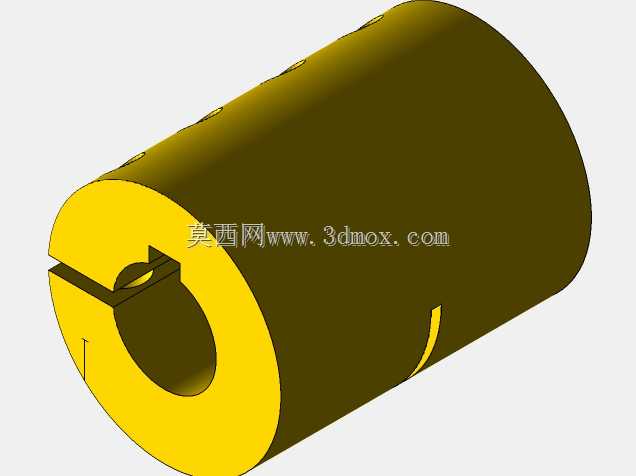

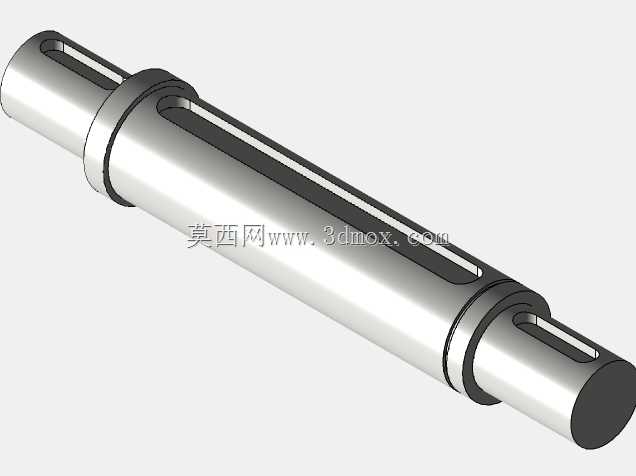

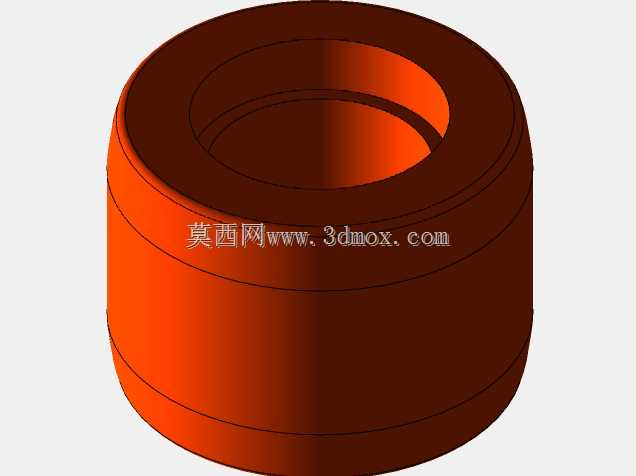

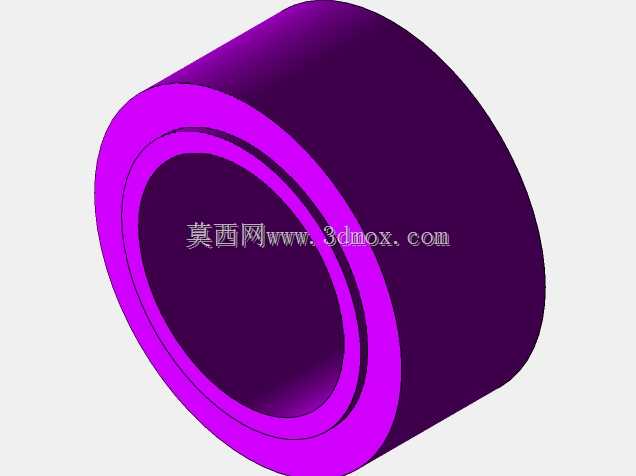

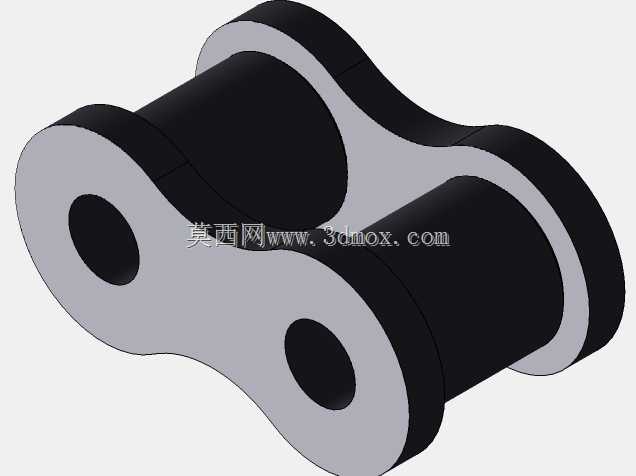

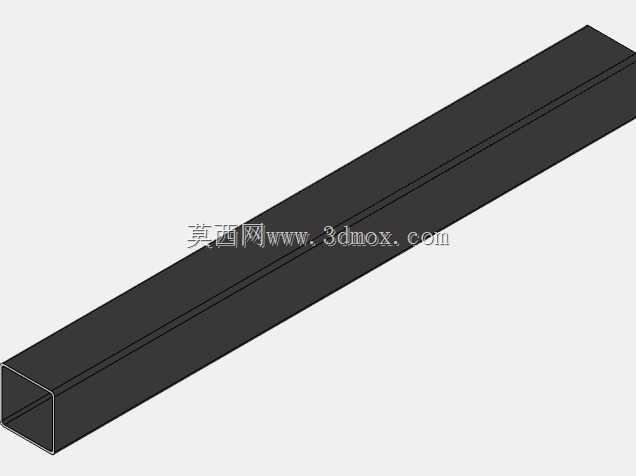

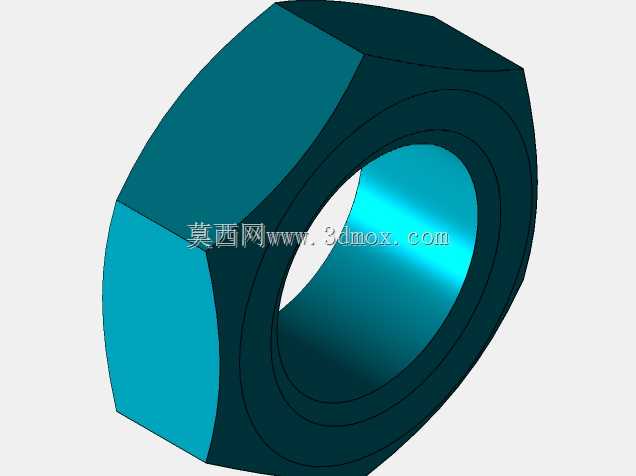

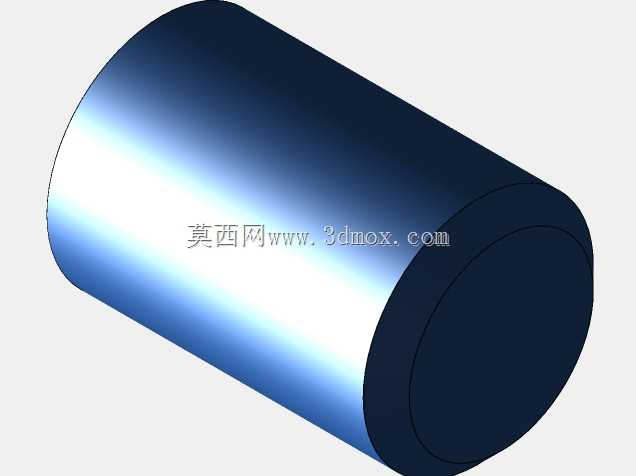

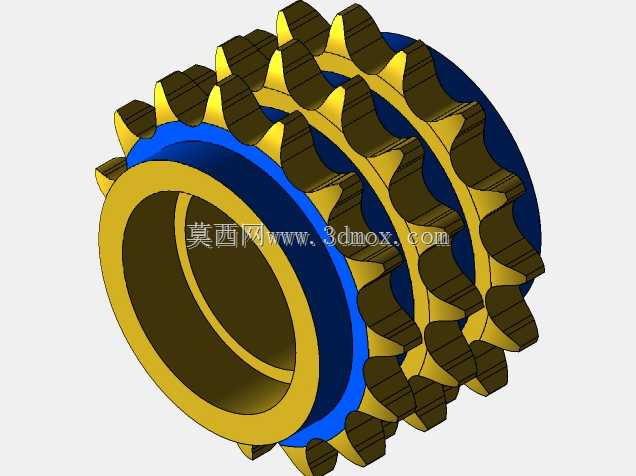

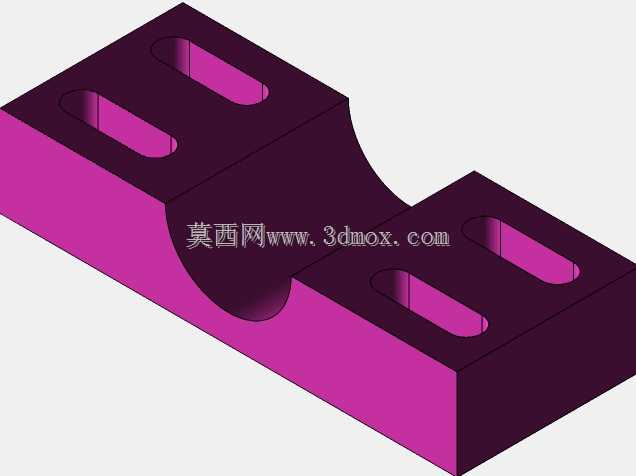

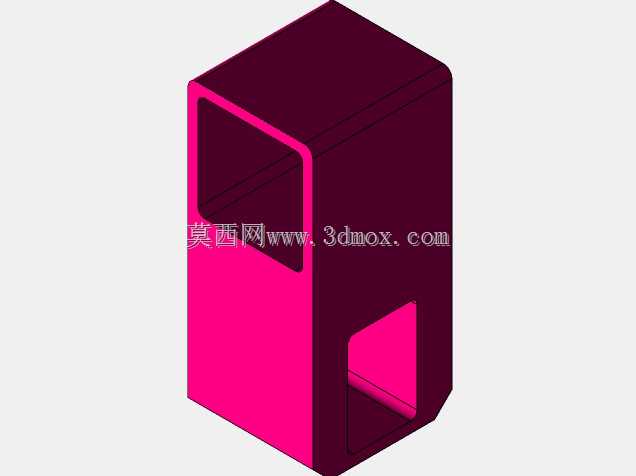

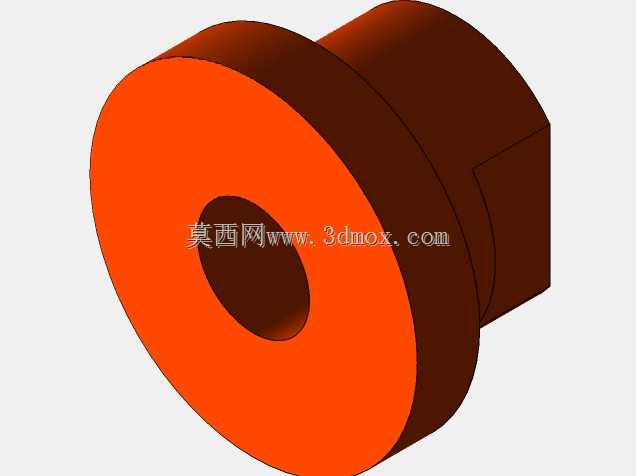

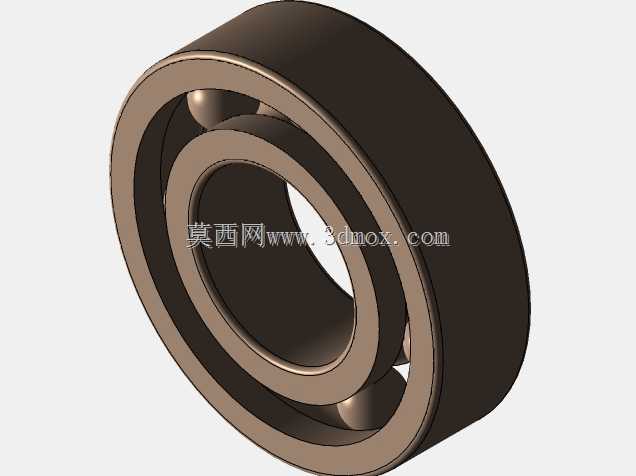

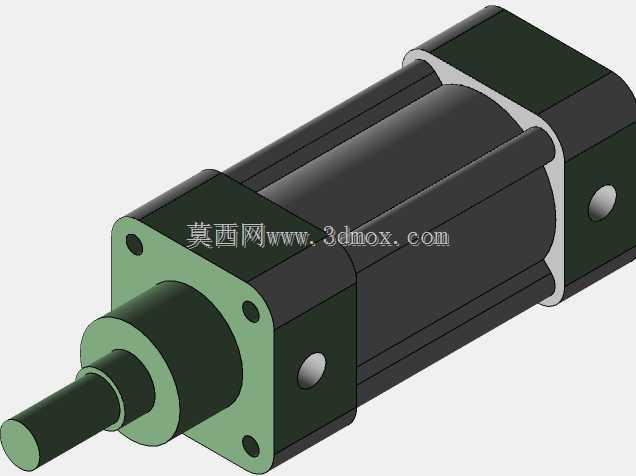

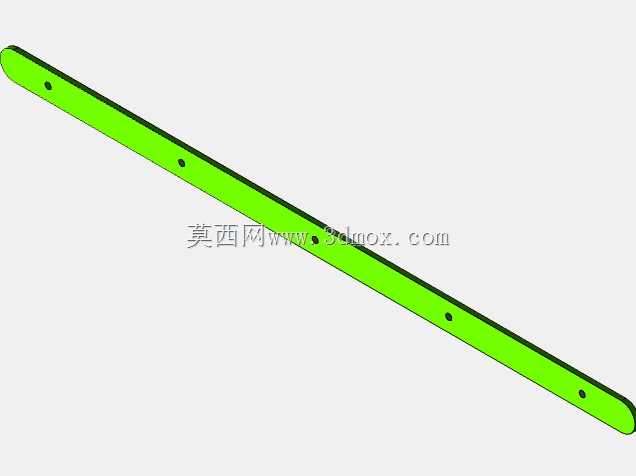

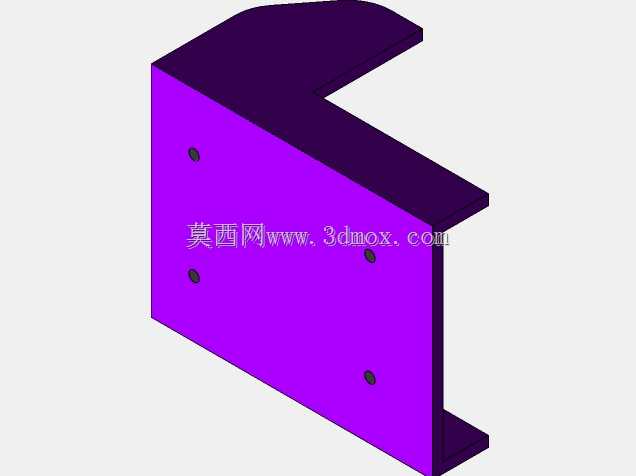

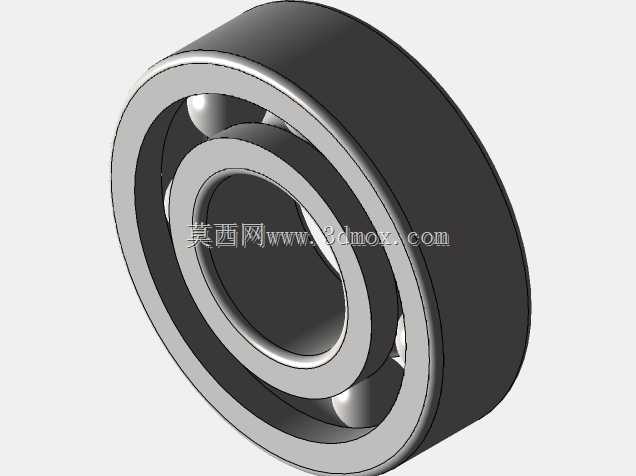

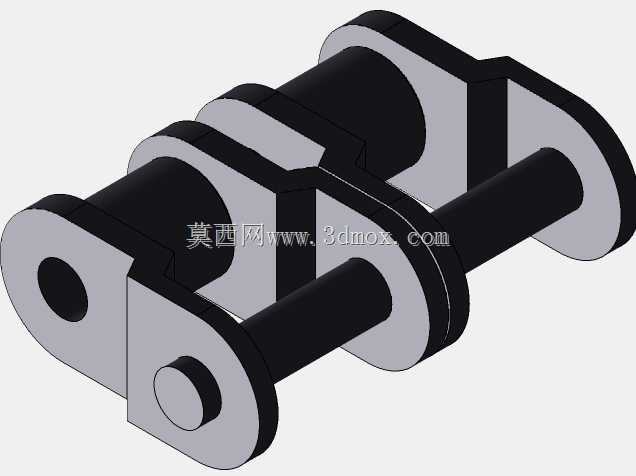

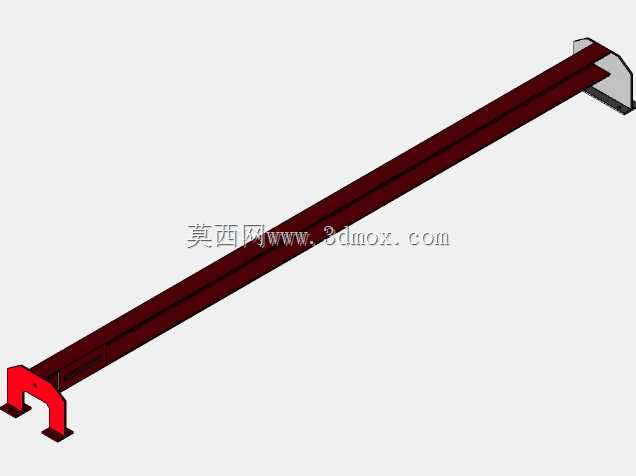

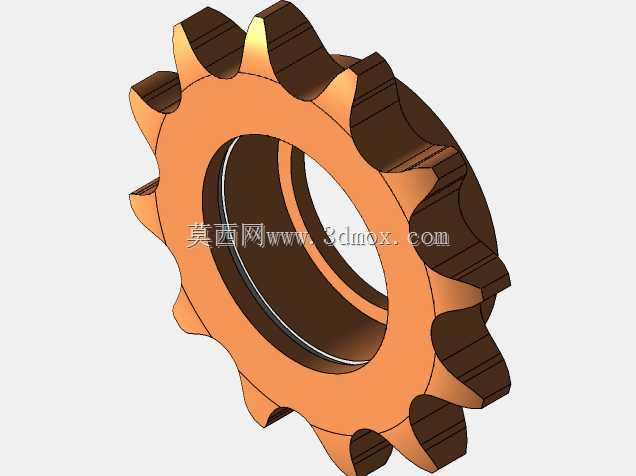

　　以及上一周期加工完成工件的输出转移，将切割工序间的待料停机时间压缩到最低限度，大幅提升激光主机的实际开机利用率。从结构设计思路来看，设备采用立式分层存储结构搭配双工位升降输送机构，存储单元可容纳多垛标准规格金属板材，升降机构采用齿轮齿条配合直线导轨的传动形式，运行过程中定位精度可控制在毫米级，避免板材送料过程中出现偏位、卡料问题；输送端采用辊道配合定位挡块的结构，可适配不同厚度的冷轧钢板、不锈钢板等常用钣金加工板材，板材厚度适配范围覆盖常规激光切割的常用加工区间。设备同时预留了与板材存储系统的对接接口，可直接接入车间现有自动化板材库，实现从原料存储到切割上料、工件下线的全流程物料流转，不需要额外增设中转接驳机构。从安装边界来看，

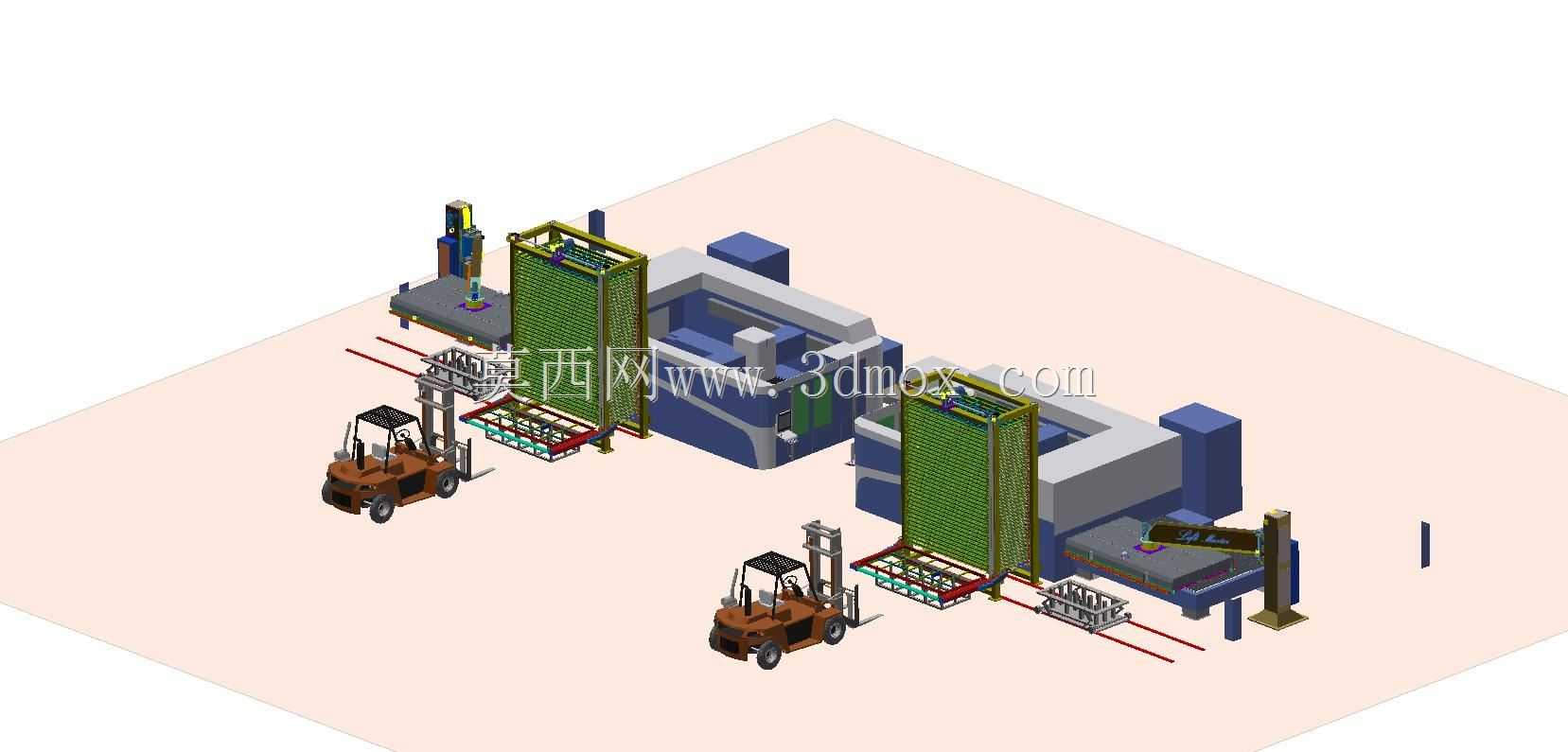

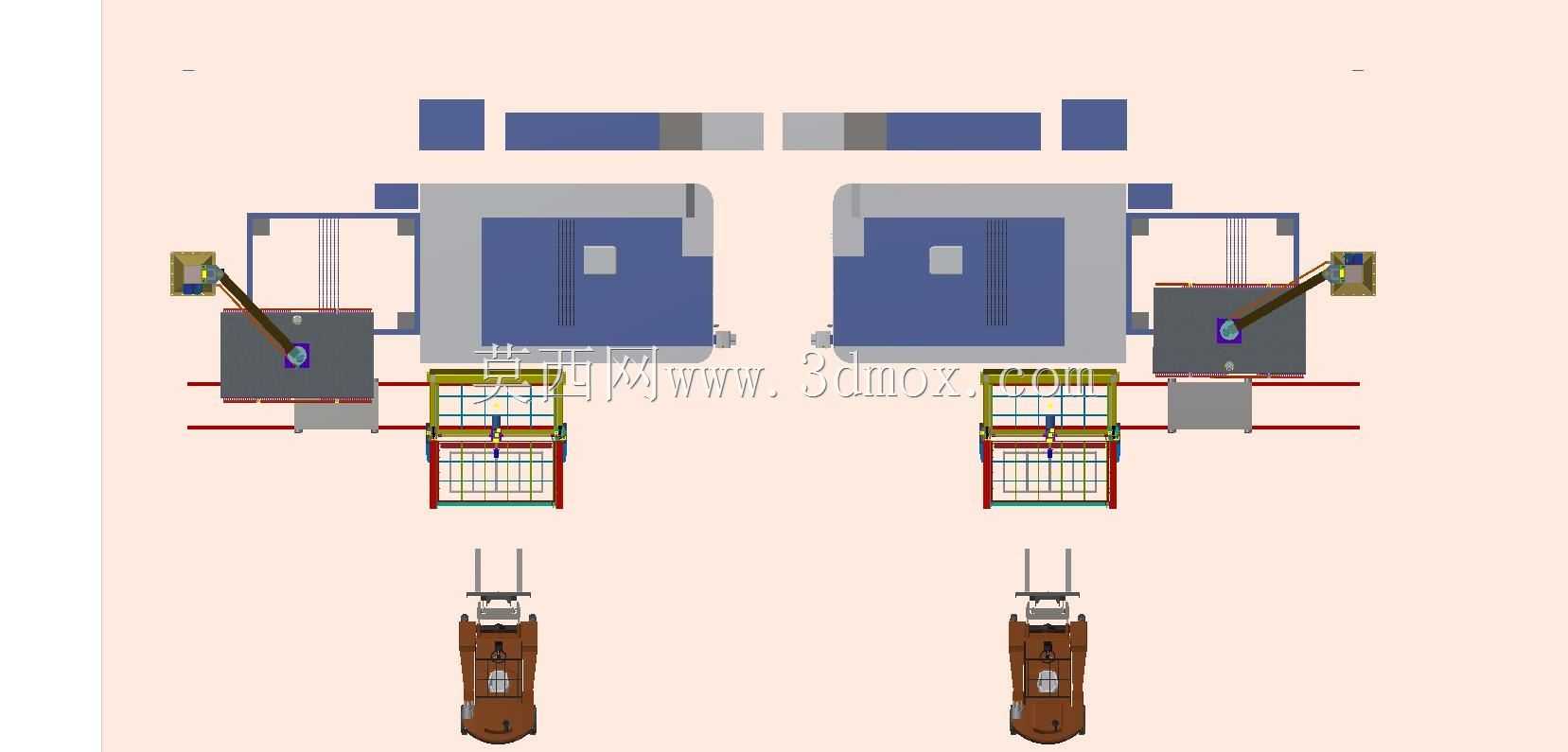

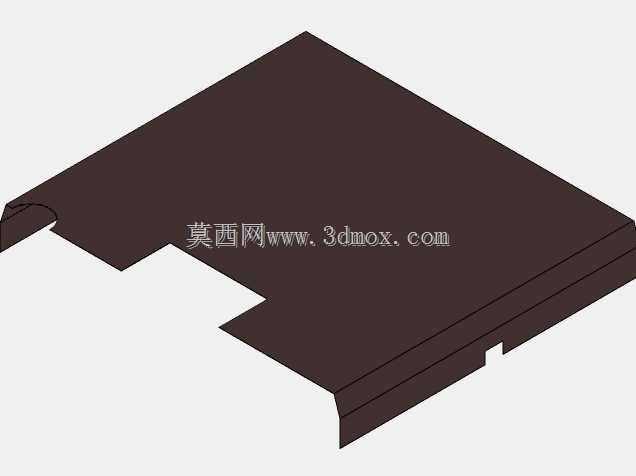

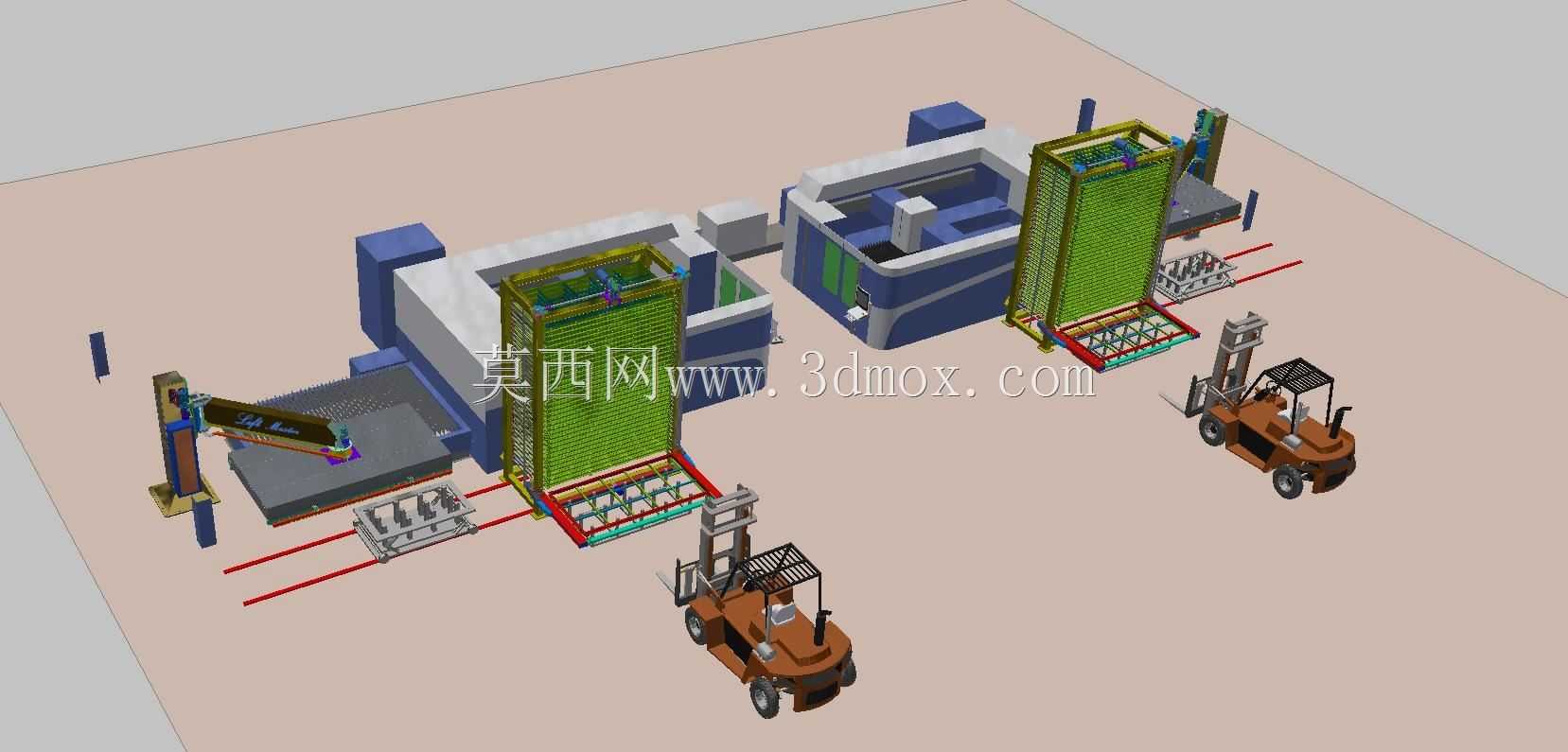

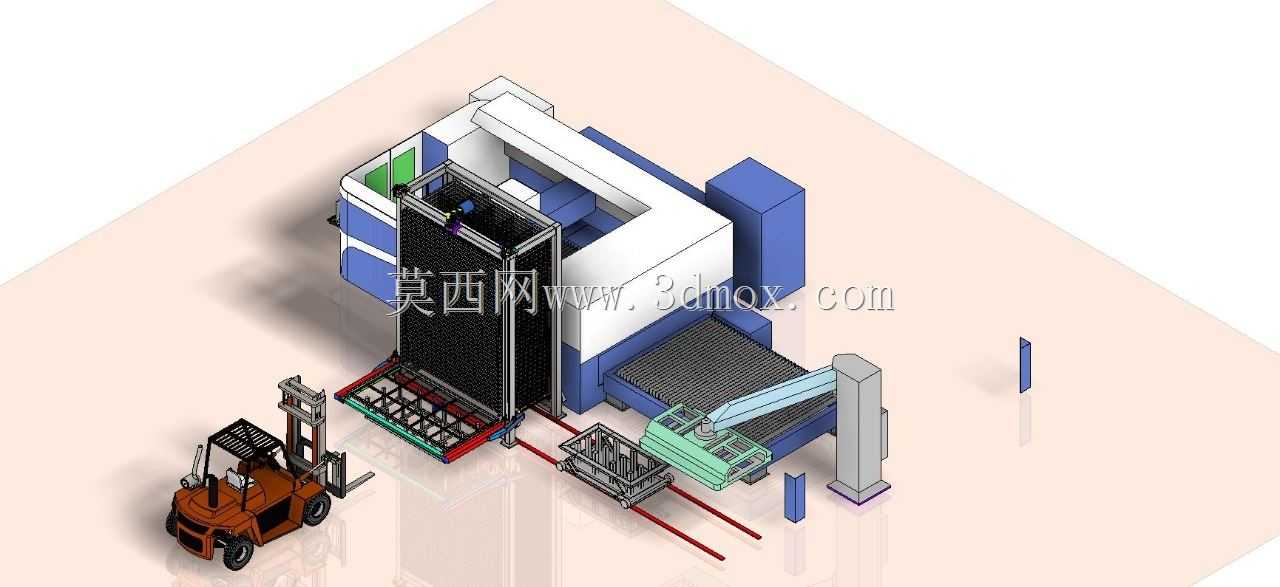

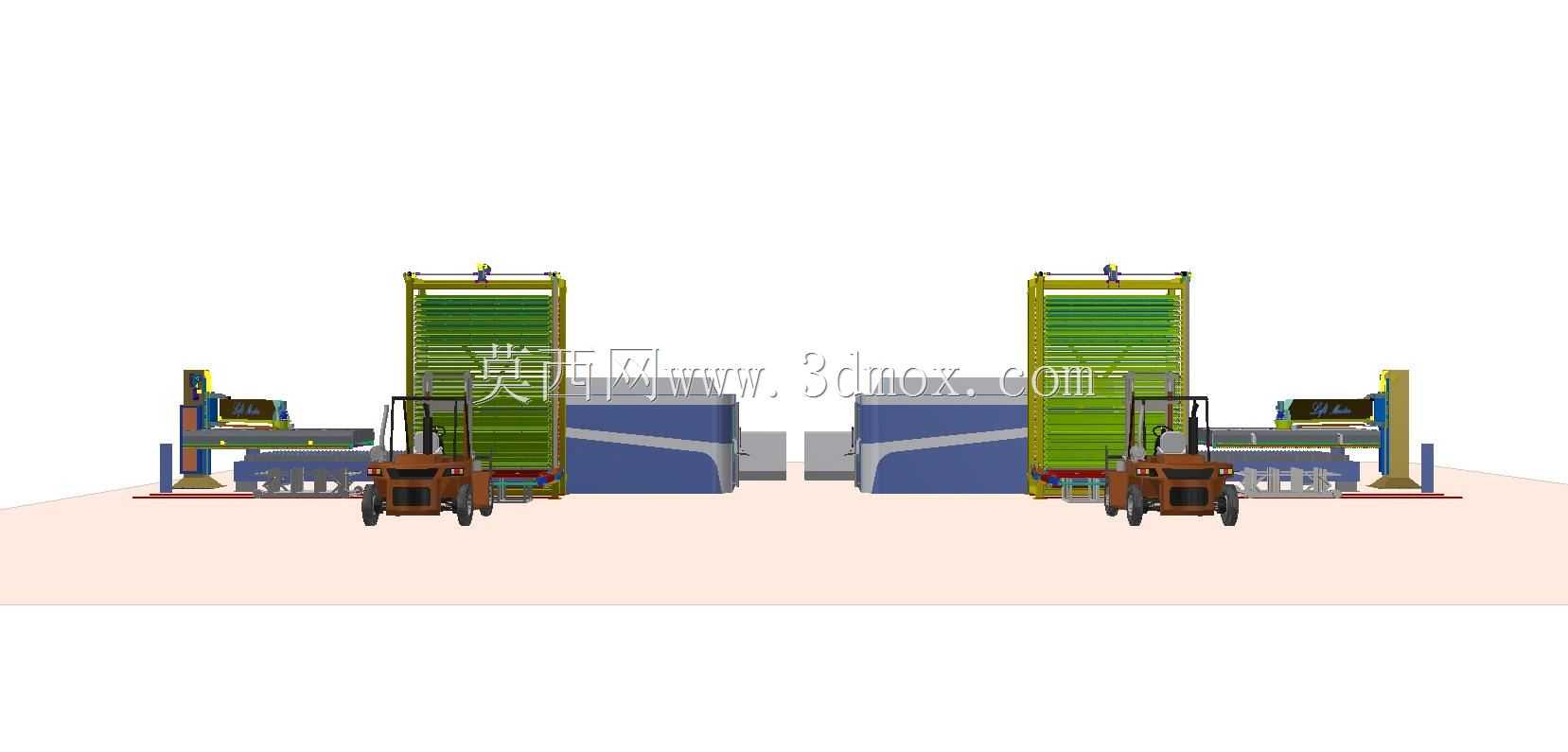

　　设备整体高度适配常规工业厂房的层高要求，地面安装仅需要做常规的水平硬化处理，不需要额外开挖地坑，设备侧边预留叉车作业通道，可配合车间现有叉车完成整垛板材的补料、加工成品的转运，不需要额外配置专用的补料设备，降低产线配套投入成本。整套结构的运动部件均做了安全防护设计，升降区域设置安全防护栏与检测开关，避免人员误入作业区域引发安全风险，输送机构的传动部位均设置可拆卸式防护盖板，方便日常的维护保养与易损件更换。在实际产线运行中，这套设备可适配单台激光主机的上下料需求，也可通过调整输送轨道长度，实现两台相邻激光主机的共用上下料，进一步压缩车间的设备投入成本，适配不同产能规模的钣金加工车间使用需求。
