简单鼓风机构造三维设计作品

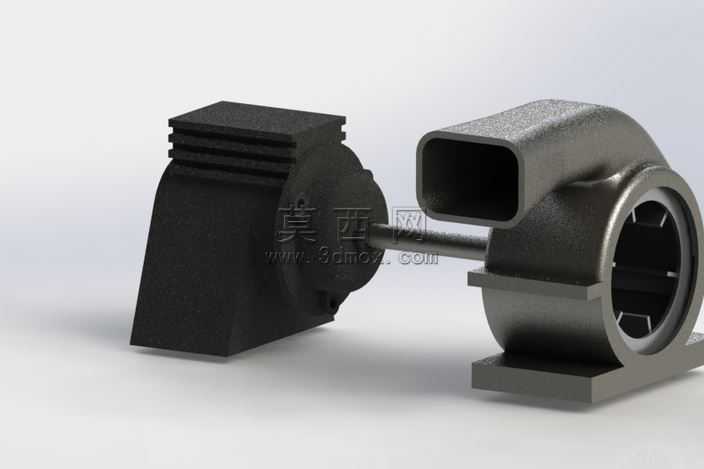

本作品为简易鼓风设备的三维建模设计，整体采用分体式同轴布局，左侧为动力驱动单元，右侧为离心鼓风单元，二者通过传动长轴实现动力传递，结构紧凑且装配逻辑清晰。建模过程中首先完成整体轮廓的参数化草绘，对动力单元的散热筋结构、安装底座定位孔、输出轴同轴度进行精准约束，保证动力端与鼓风端的装配公差符合机械设计规范。材质渲染阶段，动力单元外壳采用哑光磨砂黑色工程塑料材质，还原工业级驱动部件的质感，表面的散热筋做了细微的倒角处理，避免棱角过于生硬；鼓风单元壳体采用哑光铸铁金属材质，表面添加轻微的铸造肌理效果，进风口的方形接口、蜗壳型流道、出风口的环形安装位都做了细节还原，安装底座的平面做了哑光金属磨砂处理，与壳体材质形成细微区分。结构设计上，鼓风端蜗壳采用离心式风机经典流道造型，内部叶轮预留了装配空间，进风口采用方形对接结构方便外接通风管路，出风口为圆形法兰结构可对接送风管道，动力端的散热筋沿轴向平行排布，可在设备运行时增大散热面积提升散热效率，两端的安装底座都预留了固定安装孔位，方便整体设备的定位安装。设计思路围绕小型鼓风设备的简易化、实用化方向展开，省略了冗余的外部防护结构，核心展示鼓风设备与驱动电机的连接传动逻辑，各部件的拆分装配关系清晰，可直观展示离心式鼓风机的基础工作结构，建模过程中对所有配合面做了干涉检查，保证各部件装配无冲突，转动部位预留了合理的配合间隙，整体模型比例协调，细节还原度高，可作为小型通风设备结构学习、原理演示的参考三维模型。
