工业废气处理用立式二次燃烧室结构设计

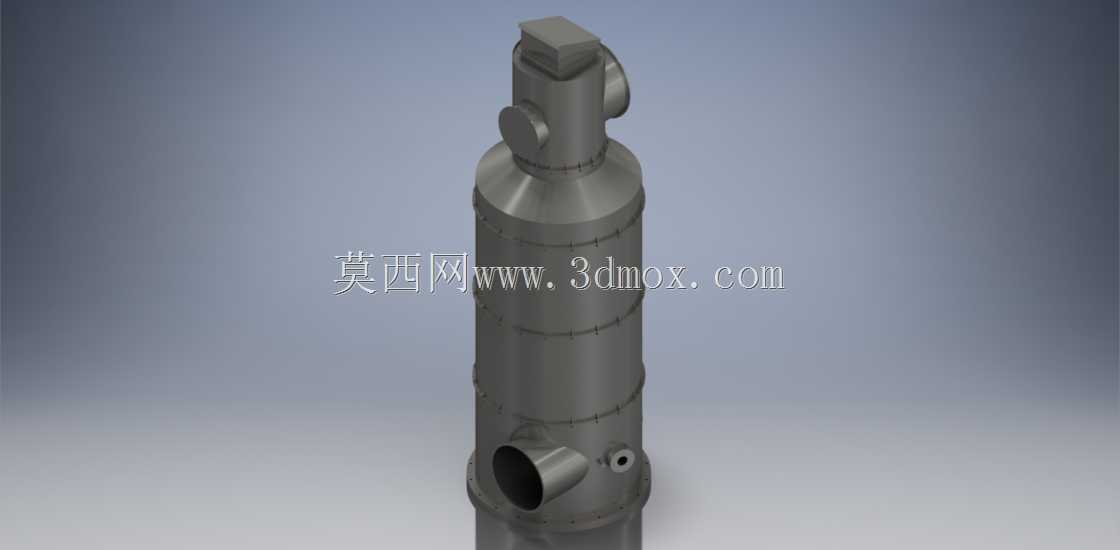

　　在涂装线废气治理、危废焚烧处置、有机废气热氧化处理等工况场景中，二次燃烧室是保障尾气达标排放的核心功能单元，这款立式结构的二次燃烧室模型，完全按照工程实际安装逻辑完成结构搭建，可直接用于方案布局、结构校核与工艺模拟。不同于卧式燃烧室的大占地布局，这款立式罐体采用直立式安装逻辑，整体为圆柱形承压腔体结构，沿高度方向设置多道环形加强筋，可承受腔体内高温燃烧带来的微正压载荷，避免长期高温运行下筒体出现蠕变变形。设备顶部设置带法兰连接的烟气出口，可直接对接后端余热回收装置或者尾气处理喷淋塔，出口旁侧预留的小口径接口可安装温度传感器或者火焰检测探头，方便运行过程中实时监控腔体内燃烧状态。筒体中上部设置切向布置的待处理废气入口，

　　切向进料的设计可让进入腔体的废气形成旋流，延长烟气在高温区内的停留时间，保证有机组分充分裂解氧化，避免出现燃烧不完全的问题。筒体下部设置检修人孔与辅助燃烧器接口，人孔采用快开式法兰结构，方便定期停机清理腔体内积存的燃烧灰分，辅助燃烧器接口可适配天然气、柴油等多种燃料的燃烧器，在设备冷启动或者废气浓度不足时维持腔体内的反应温度。设计过程中充分考虑了现场安装的边界条件，筒体底部设置带地脚螺栓孔的安装底座，可直接固定在混凝土设备基础上，所有外接接口的法兰尺寸均匹配通用管道标准，无需额外制作过渡连接件即可完成现场配管。腔体内部预留了耐火衬层的安装空间，建模时已经将衬层厚度计入整体尺寸，不会出现现场安装时衬层挤占内部流道的问题。

　　不同于常规仅做外观示意的模型，这款模型的所有接口位置、加强筋排布、底座安装尺寸均按照工程实际比例搭建，可直接导入厂区布局模型中完成设备排布，也可作为结构细化设计的基础框架，帮助设计人员快速完成燃烧室的施工图纸转化，减少前期方案建模的重复工作量。
