太阳能光伏安装用铝合金檩条结构

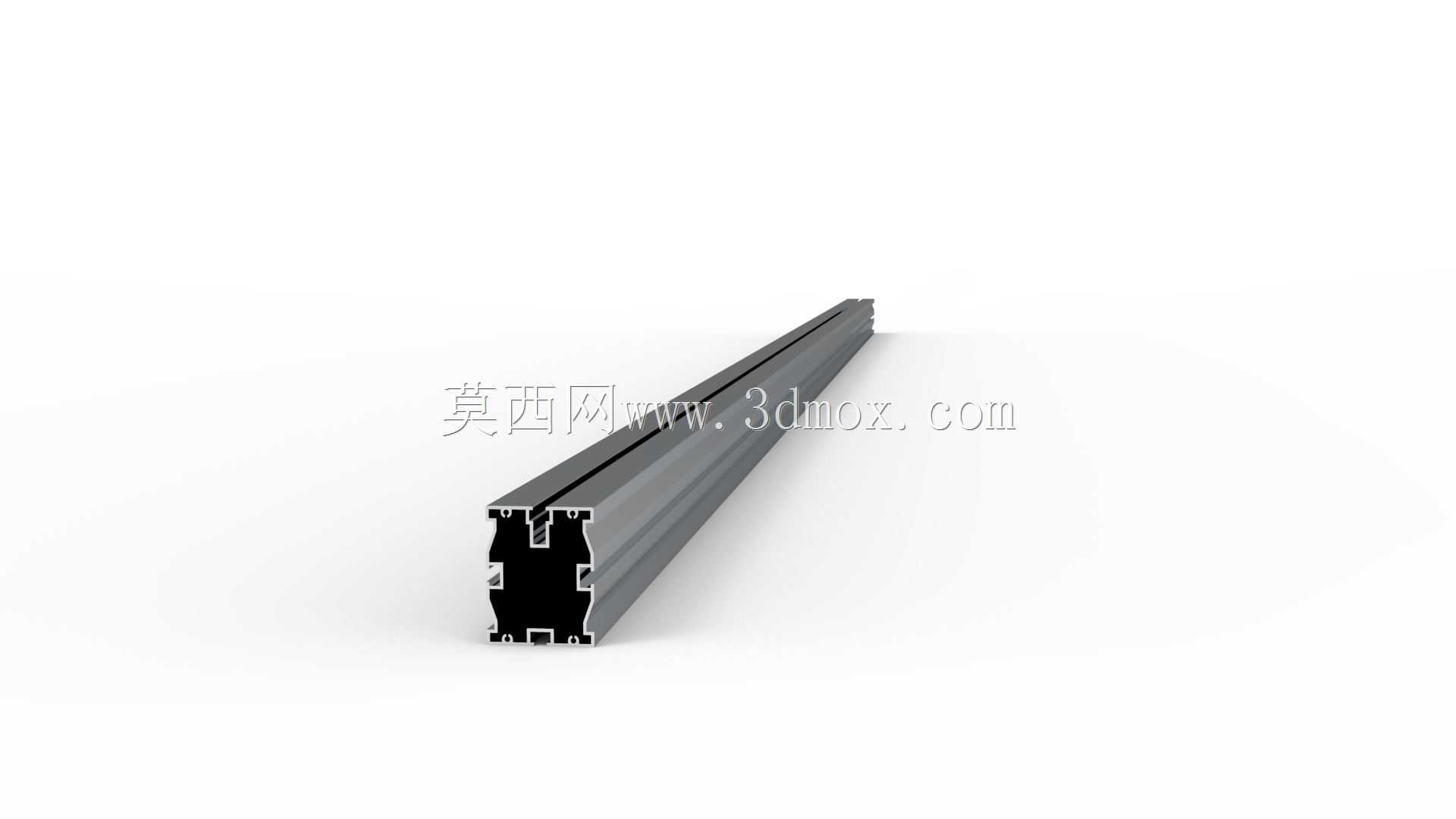

　　这款檩条结构主要应用于分布式光伏电站、户用屋顶光伏系统、工商业厂房屋顶光伏阵列的安装支撑场景，作为光伏组件安装体系中的纵向承载构件，承担着连接屋面固定基座与光伏组件压块的核心传力作用，可将光伏组件承受的风荷载、雪荷载、自身重力均匀传递至下部屋面承重结构，避免局部应力集中造成屋面破损或组件变形。从结构设计来看，该檩条采用多腔空腹铝合金挤压型材结构，截面设置多道对称布置的加强筋，在控制型材整体重量的前提下大幅提升截面惯性矩与抗弯模量，可适配不同跨度的屋面安装场景，无需额外增加中间支撑点即可满足常规光伏阵列的挠度控制要求，型材两侧设置通长的燕尾型卡槽，可直接嵌入T型螺栓实现组件压块、接地卡件、线缆卡扣等配件的任意位置固定，

　　无需现场钻孔攻丝，大幅降低现场安装的工作量与加工误差。在安装边界设计上，该檩条的截面外轮廓尺寸经过优化，可适配市面上主流的屋面夹具、彩钢瓦支座、混凝土屋面基座的连接尺寸，卡槽的开口宽度与深度经过反复校核，既可以保证T型螺栓顺利滑入，又能在螺栓拧紧后提供足够的咬合摩擦力，避免长期风振作用下出现螺栓松动移位的问题，型材上下端面的平面度控制在每米0.5mm以内，可保证光伏组件安装后贴合紧密，不会出现组件边框受力不均导致的隐裂风险。从实际使用角度出发，该檩条的表面采用阳极氧化处理，可适应户外高温、高湿、盐雾等复杂腐蚀环境，使用寿命可匹配光伏组件25年以上的运行周期，型材的连接端可采用配套的内置连接件实现任意长度的拼接，

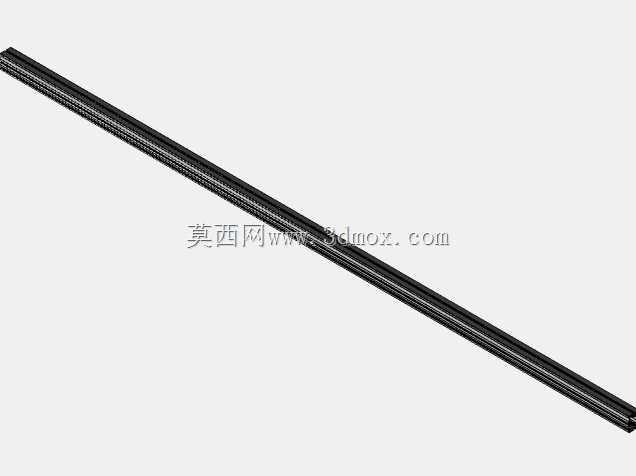

　　拼接位置的强度可达到母材强度的90%以上，无需额外焊接或打孔，适配不同尺寸的光伏阵列排布需求。在建模过程中，完整还原了型材截面的所有细节特征，包括卡槽的倒角、加强筋的壁厚、端面的工艺缺口，可直接用于光伏支架系统的整体装配校核、安装工艺模拟、物料清单统计，也可作为结构受力分析的基础模型，帮助设计人员快速完成光伏支架系统的方案迭代与优化，避免因截面细节缺失导致的受力计算偏差或安装干涉问题。
