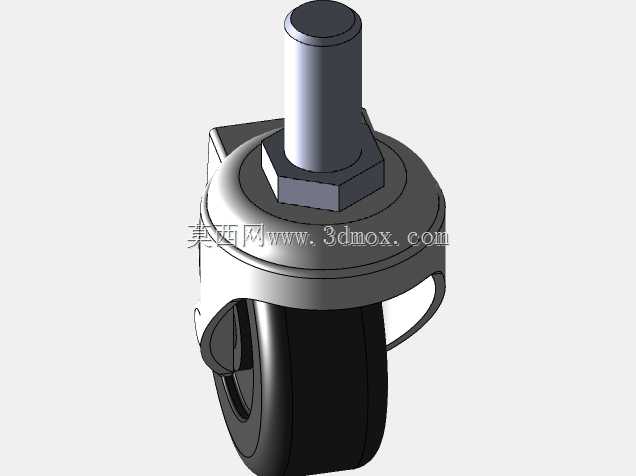

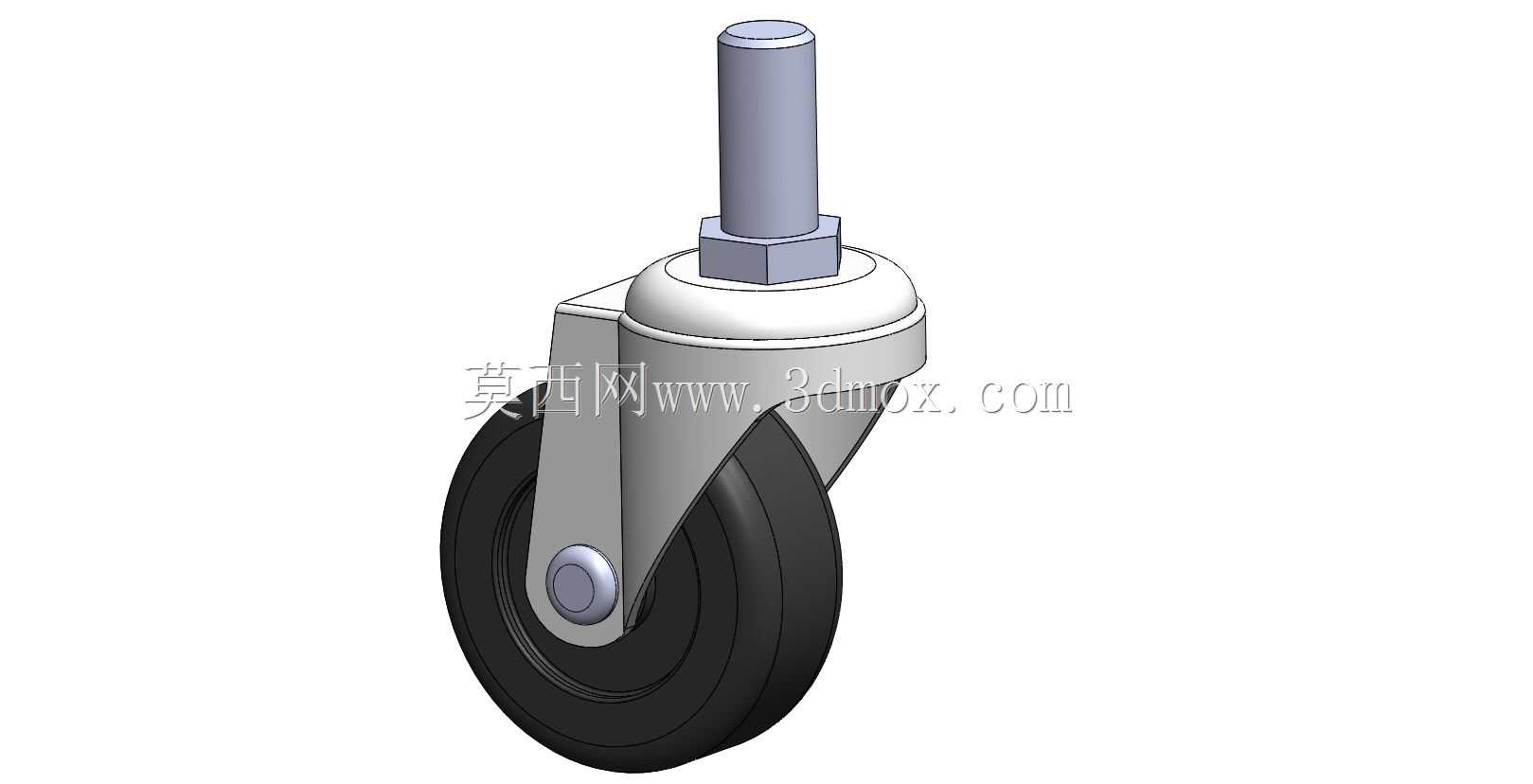

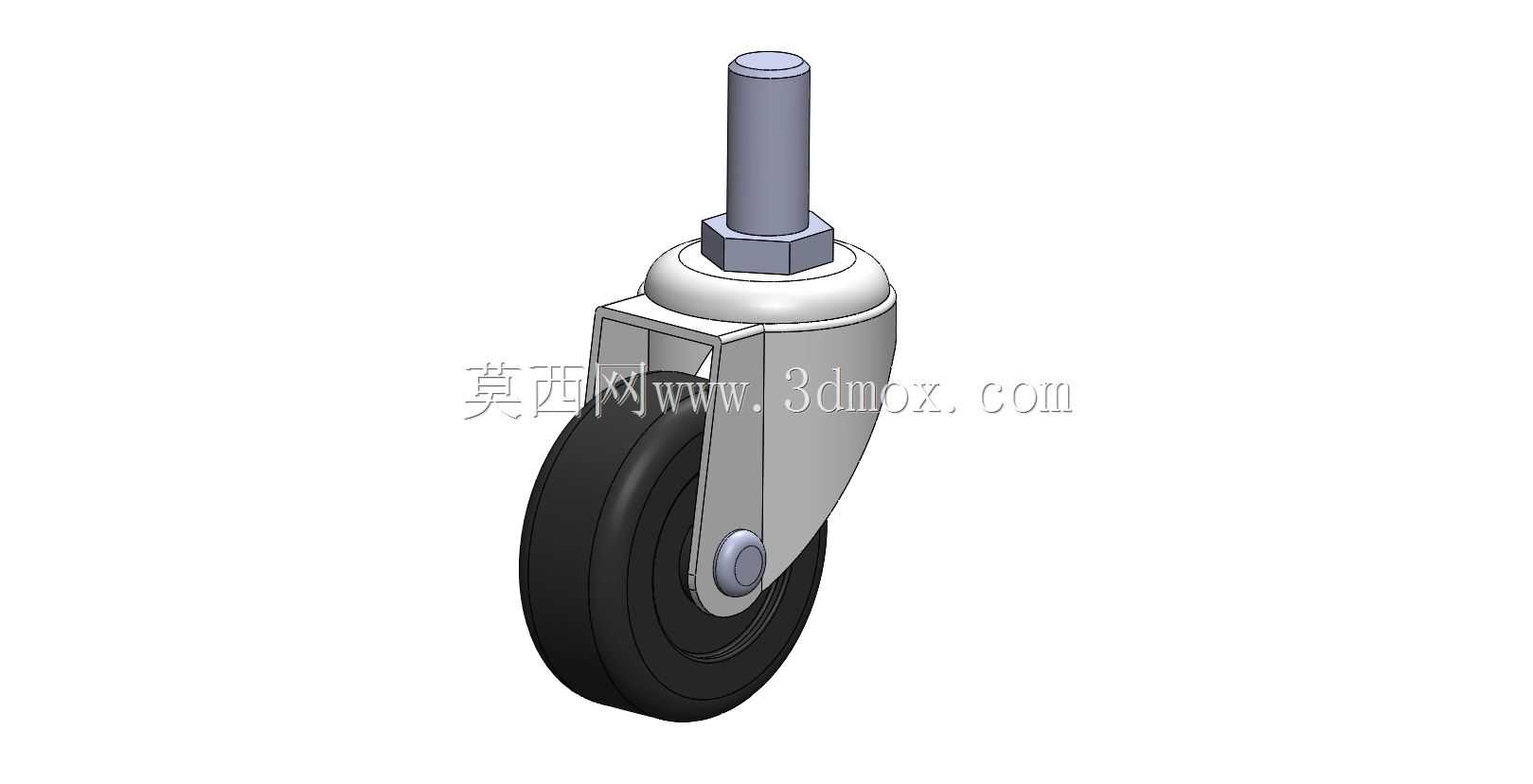

2英寸丝杆安装万向脚轮结构设计

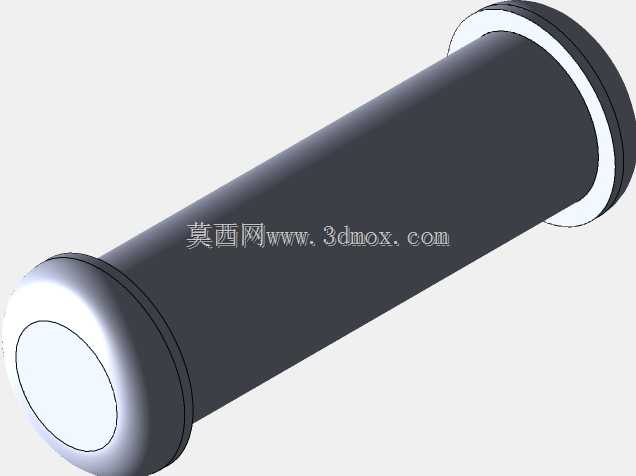

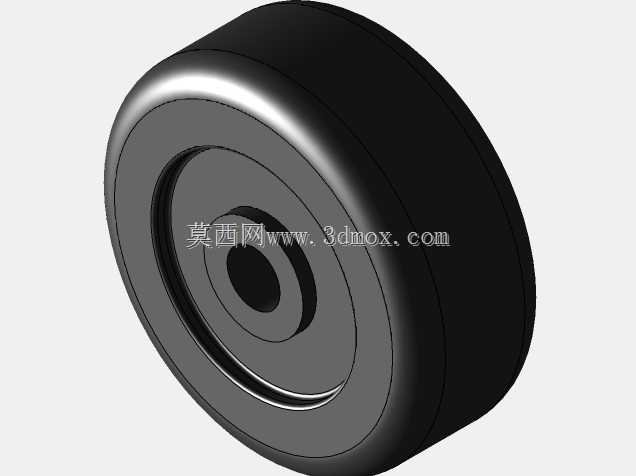

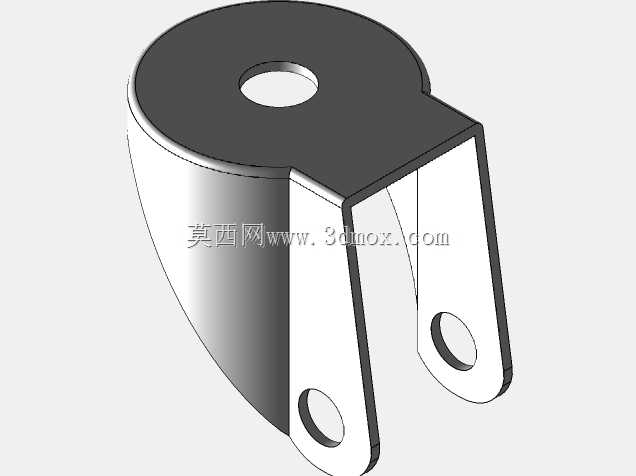

　　这款2英寸规格的丝杆安装式万向脚轮，在轻型移动设备的行走支撑场景中应用十分广泛，常见于小型仪器推车、轻型货架、医用移动操作台、家用置物架以及各类小型自动化辅助设备的底部，承担设备整体承重与灵活转向的核心功能。从结构设计逻辑来看，该脚轮采用单轮配回转支架的经典万向结构，轮体选用耐磨橡胶材质，既能够保证行走过程中具备足够的摩擦力，避免光滑地面上出现打滑问题，也能通过橡胶自身的弹性形变吸收小幅路面震动，减少设备移动过程中产生的颠簸，保护设备上搭载的精密元器件不受冲击影响。回转支架部分采用金属材质一体弯折成型，轮轴与支架的连接位置设置有耐磨衬套，能够降低长期转动带来的磨损量，延长脚轮的整体使用寿命，支架上部的回转结构采用密封式设计，

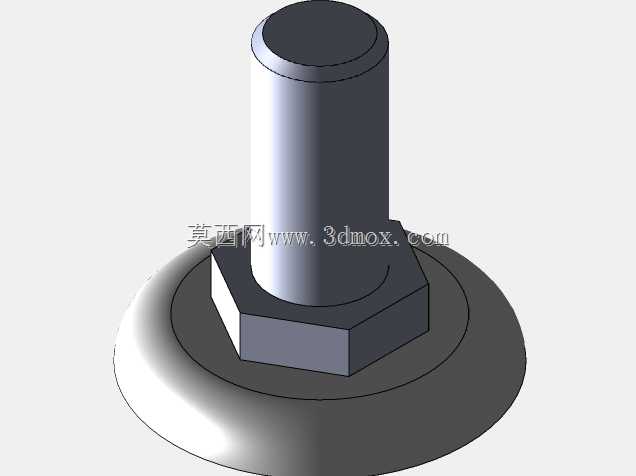

　　可阻挡日常使用中的灰尘、细小杂物进入回转配合面，避免转向卡滞问题的出现。安装端采用带六角限位台的丝杆结构，安装时只需在设备安装面开出对应尺寸的通孔，将丝杆穿过通孔后用螺母锁紧即可完成固定，相比平板安装式脚轮，这种丝杆安装结构占用安装面的面积更小，对于安装空间局促的小型设备适配性更强，六角限位台可以在锁紧螺母时卡住支架上部，避免丝杆跟转，降低现场安装的操作难度。从安装边界尺寸来看，2英寸轮径的设计将脚轮整体安装高度控制在较低水平，能够降低设备整体重心，提升设备放置与移动过程中的稳定性，丝杆的直径与长度匹配常规轻型设备的安装板材厚度，不需要额外对安装结构做特殊改造即可直接适配。轮体宽度经过优化设计，在保证足够承重接触面积的同时，

　　不会过度增加转向时需要的扭力，即便是承载一定重量的设备，单人也可以轻松推动转向。在实际选型过程中，这类脚轮通常四个为一组搭配使用，单轮承重覆盖轻型设备的常规载重需求，不需要额外配置刹车结构时，该款无刹结构的成本更低，转动阻力更小，适合需要频繁短距离移动、不需要长时间定点锁止的使用场景。建模过程中对各个配合面的公差做了合理预留，回转间隙控制在合理范围内，既不会因为间隙过小出现转动卡涩，也不会因为间隙过大导致设备移动时出现晃动，轮体与支架之间的间隙经过校核，保证轮体转动过程中不会与支架发生摩擦干涉，所有棱角位置都做了圆角过渡处理，避免加工和安装过程中出现锐边划伤的问题。
