仿生多爪机械夹持臂结构设计方案

项目分类:工业机器人 发布时间:2022-04-11 ID:603295
  • 仿生多爪机械夹持臂结构设计方案
  • 仿生多爪机械夹持臂结构设计方案
  • 仿生多爪机械夹持臂结构设计方案
  • 仿生多爪机械夹持臂结构设计方案
  • 仿生多爪机械夹持臂结构设计方案
  • 仿生多爪机械夹持臂结构设计方案
  • 仿生多爪机械夹持臂结构设计方案
  • 仿生多爪机械夹持臂结构设计方案
  • 仿生多爪机械夹持臂结构设计方案
  • 仿生多爪机械夹持臂结构设计方案
  • 仿生多爪机械夹持臂结构设计方案
  • 仿生多爪机械夹持臂结构设计方案
  • 仿生多爪机械夹持臂结构设计方案
  • 仿生多爪机械夹持臂结构设计方案
  • 仿生多爪机械夹持臂结构设计方案
  • 仿生多爪机械夹持臂结构设计方案
  • 仿生多爪机械夹持臂结构设计方案

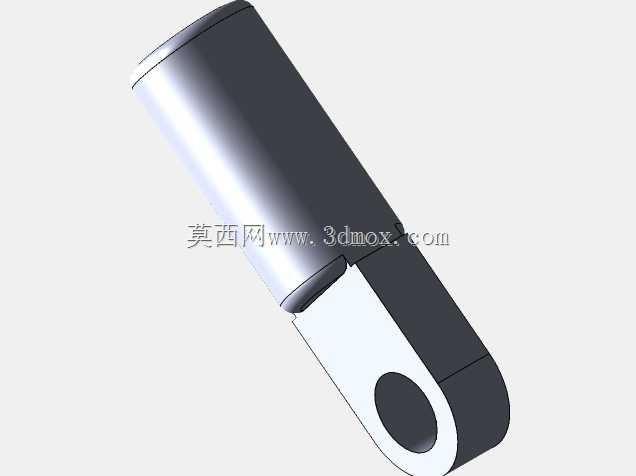

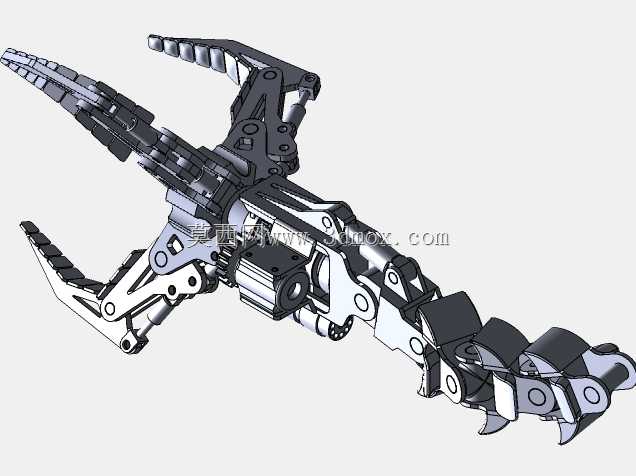

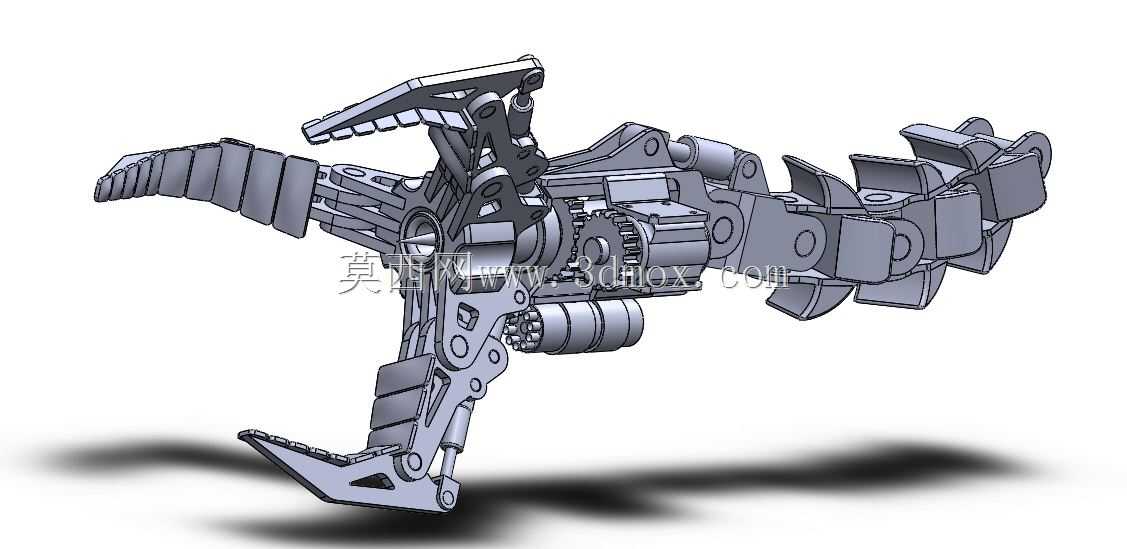

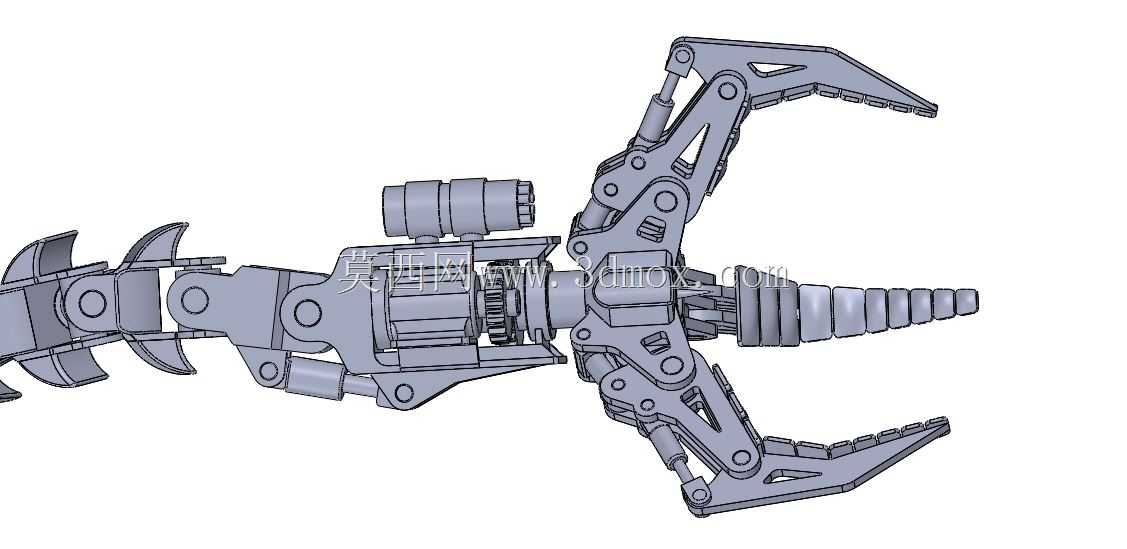

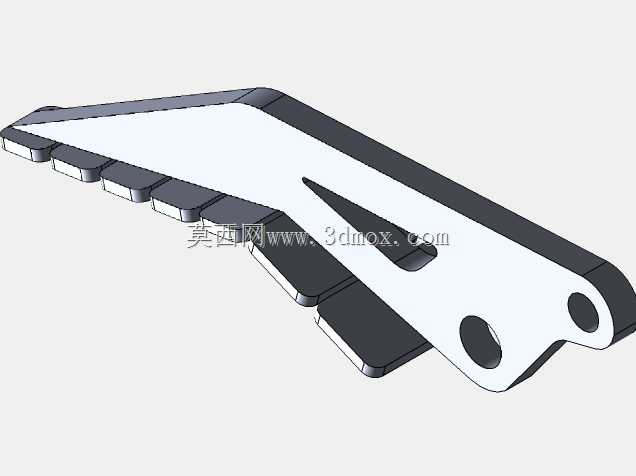

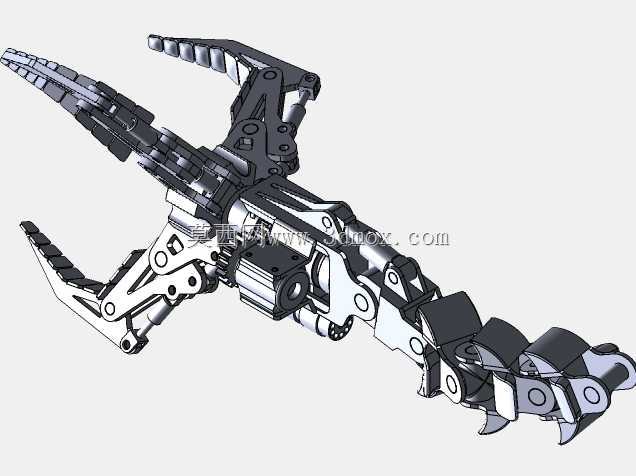

  这款仿生多爪夹持结构,核心参考头足类生物腕部的包裹式抓取逻辑设计,主要适配工业场景中异形工件、易损不规则物料的抓取转运需求,可直接搭载在六轴工业机器人末端、直线模组滑台或者小型协作机械臂上,替代传统平口夹爪解决异形件夹持受力不均、易脱落的痛点。从结构设计逻辑来看,整个夹持臂采用多段式铰接关节布局,每一段指节都预留了独立的转动副间隙,配合内置的齿轮传动组实现同步张合,单根指节的转动角度范围覆盖0到135度,多爪同步收拢时可形成直径20mm到180mm的可变包容空间,能适配球状、柱状、不规则曲面类等多种外形的工件,夹持接触面上预留了防滑衬垫安装槽,可根据抓取物料的材质更换橡胶、聚氨酯或者金属防滑齿衬垫,避免硬接触刮伤工件表面。

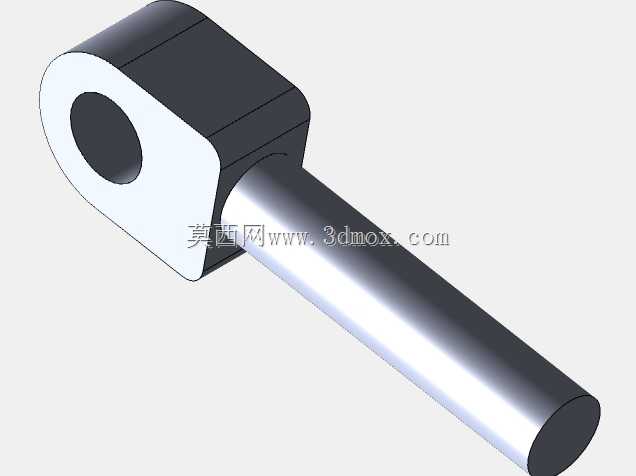

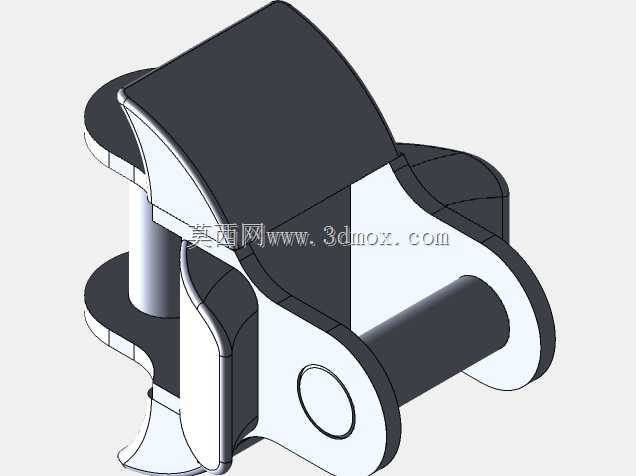

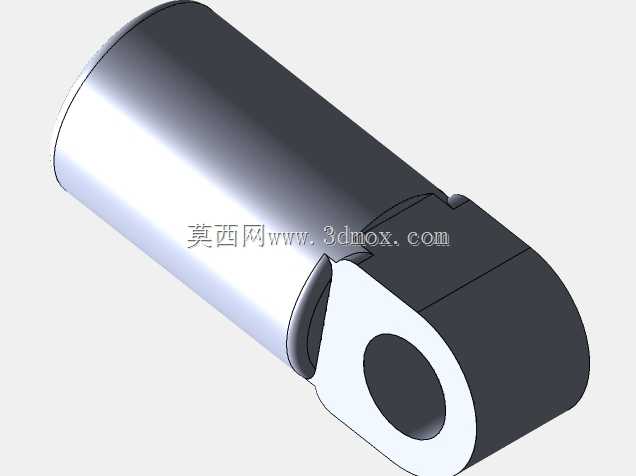

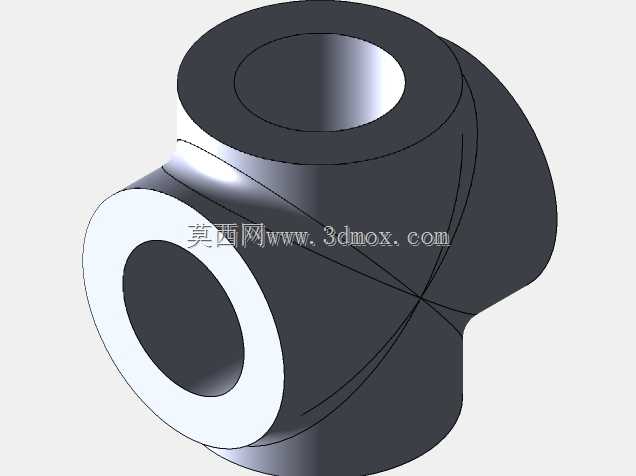

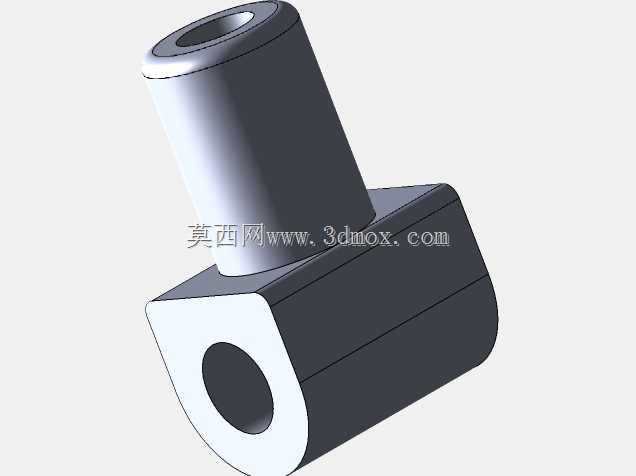

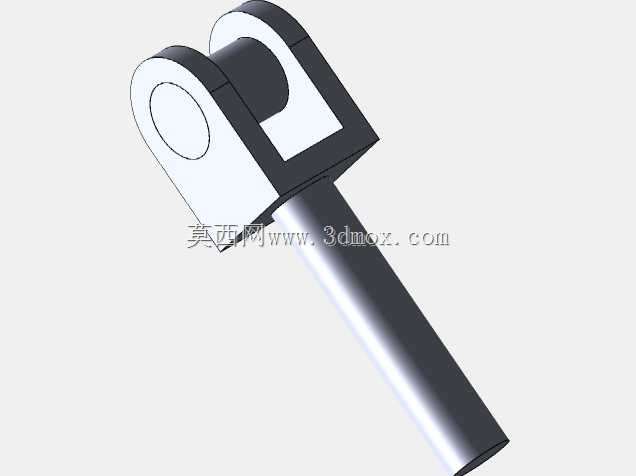

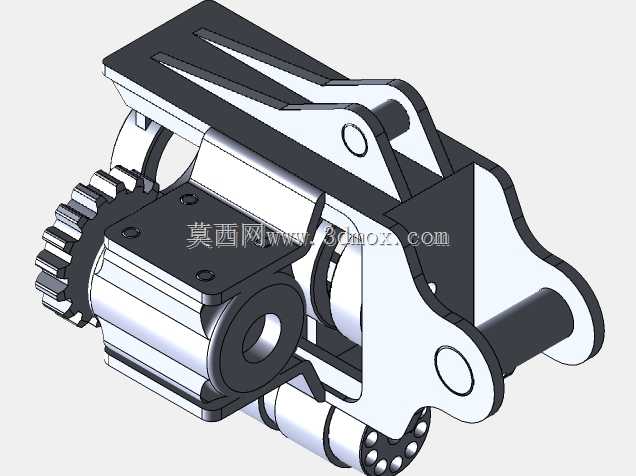

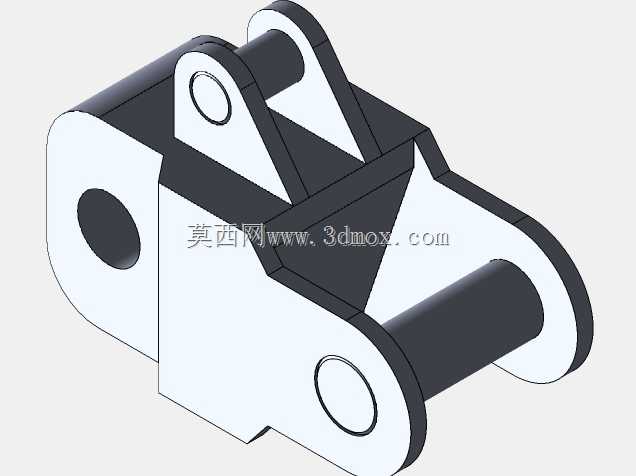

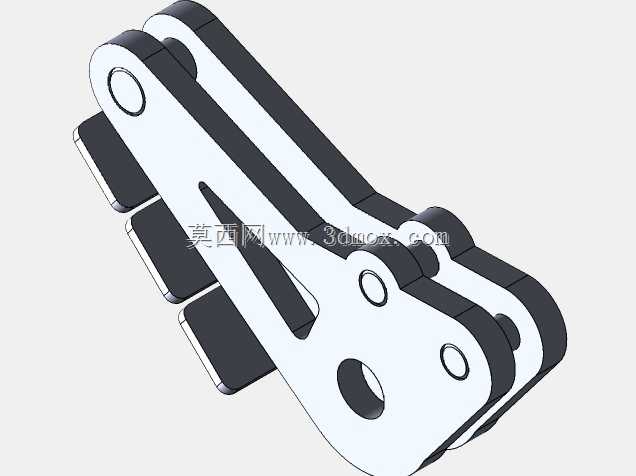

  设计过程中特意将传动齿轮组内置在臂体主壳内部,所有铰接销轴都采用台阶式定位结构,既控制了整体的外形安装边界,主壳体最大外径控制在120mm以内,整体收拢状态下的轴向长度不超过260mm,安装法兰采用标准ISO 9409-1-50-4-M6接口,可直接匹配市面主流的工业机器人末端安装位,不需要额外设计转接法兰,降低现场改造的适配成本。从实际应用场景出发,这类仿生夹持结构除了常规工业产线的物料分拣、上下料工位使用,还可适配特种作业场景的抓取需求,比如狭小空间内的零部件拾取、易碎工艺品的转运夹持,甚至可以经过密封改造后用于水下探测设备的采样夹持端。结构受力层面,每段指节的受力点都经过弯矩校核,指节板材采用6061铝合金加工的前提下,

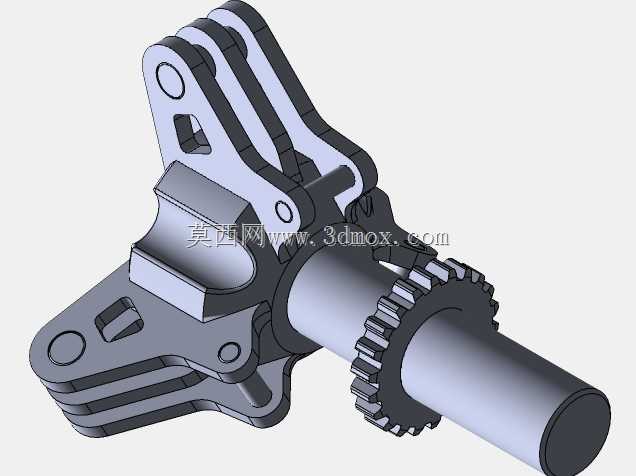

  单爪额定夹持载荷可达5kg,多爪同步受力时整体最大夹持载荷不低于15kg,完全满足常规轻工、3C、食品包装行业的小件物料搬运需求。传动路径上采用中心齿轮驱动多组行星齿轮同步带动指节转动的方案,相比传统的连杆式夹持结构,同步精度更高,张合过程中不会出现指节动作滞后的问题,所有转动副位置都预留了润滑脂注油孔,日常维护时不需要完全拆解结构即可完成润滑保养,降低后期运维的工作量。臂体尾部预留了驱动元件安装位,可根据负载需求选配舵机或者微型直流减速电机作为动力源,安装位的尺寸兼容20kg.cm到40kg.cm扭矩范围的标准舵机,用户可根据实际使用的负载要求灵活选配动力元件,不需要二次修改主体结构。
