推钮螺丝精密注塑成型模具结构

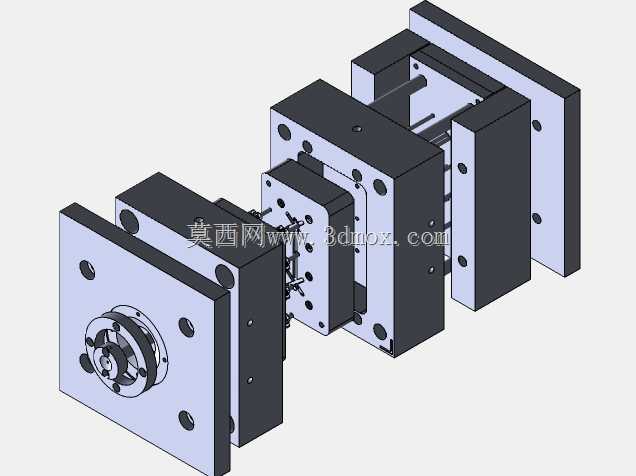

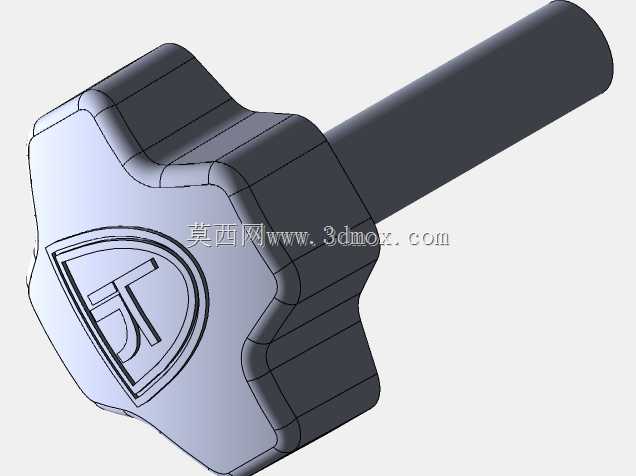

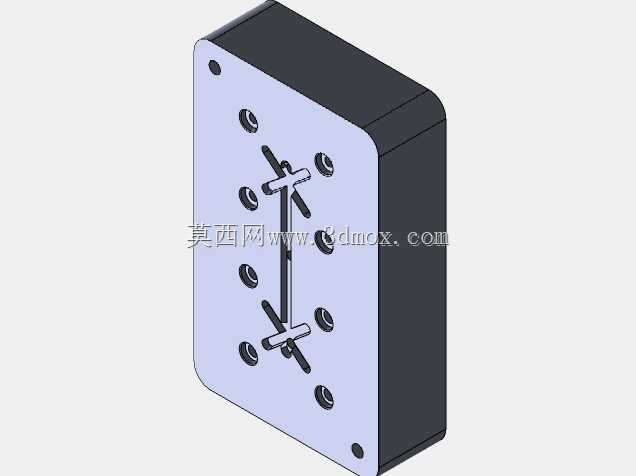

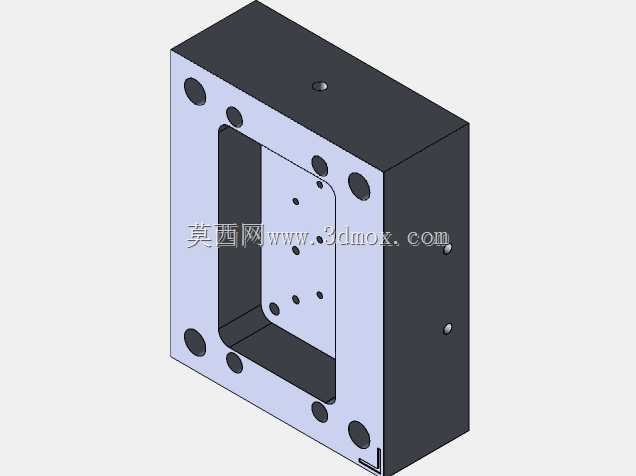

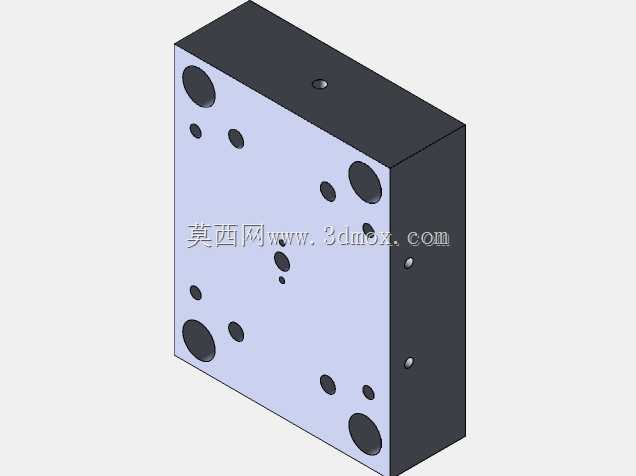

　　这套模具针对推钮螺丝类带嵌件塑胶零件的批量注塑生产设计，日常应用场景覆盖消费电子小结构件、仪器仪表调节旋钮、小型家电操作按键等带螺纹嵌件的塑胶配件生产环节，核心用途是在注塑机合模动作完成后，将熔融塑胶注入模腔，包裹预置的金属螺丝嵌件，冷却后一次性成型出带固定螺柱的推钮塑胶件，省去后续嵌件压装、螺纹加工的二次工序，大幅提升小尺寸带嵌件塑胶件的生产一致性。从结构设计思路来看，整套模架采用标准两板模衍生结构，针对嵌件放置的定位需求，在定模侧做了嵌件预定位槽，合模前可将金属螺丝嵌件精准卡入定位柱，避免注塑过程中嵌件偏移、塑胶包裹螺纹的不良问题；流道采用侧浇口进料，浇口位置选在推钮非外观面的侧边，成型后浇口残留易修剪，

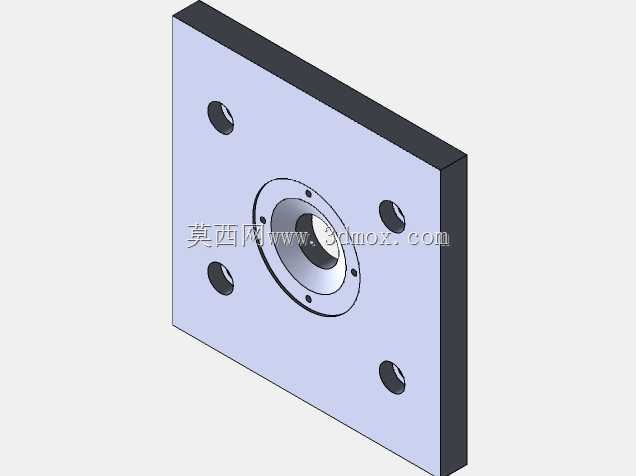

　　不会影响推钮操作面的外观质感。动模侧设置了顶出机构，针对推钮的薄壁结构，顶杆分布在推钮的加强筋位置，避免顶出时零件变形、顶白；模腔周边均匀布置冷却水路，水路距离模腔壁的距离保持在1.5倍水路直径区间，保证冷却速率均匀，减少零件成型后的收缩变形。整套模具的安装边界适配常规120吨级卧式注塑机的拉杆间距、定位圈尺寸与浇口套匹配规格，模架整体长宽尺寸控制在300mm×280mm区间，闭合后总厚度符合对应注塑机的最大模厚调节范围，无需额外加装垫板即可直接上机安装。模具的分型面贴合推钮零件的最大轮廓线设计，分型面处做了0.02mm的排气间隙，既可以避免注塑时困气导致的缺胶、烧焦问题，又不会出现披锋溢料的情况；导柱导套采用标准模架配件，

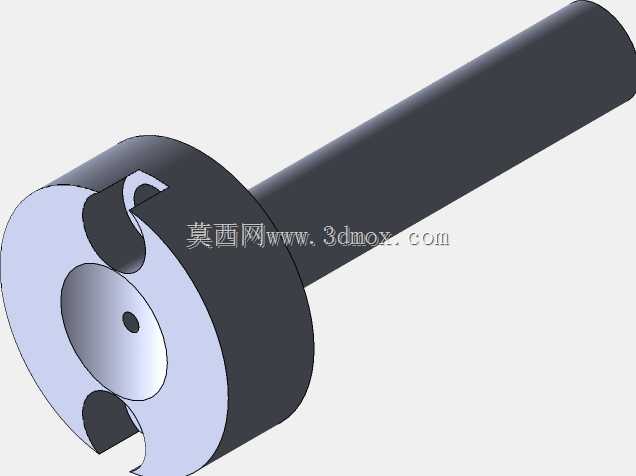

　　配合间隙控制在0.01mm以内，保证合模时动定模的对中精度，避免长期生产后出现模腔错位、零件尺寸超差的问题。针对带螺纹嵌件的成型特性，动模侧的嵌件定位柱做了快拆结构，当生产不同规格长度的螺丝嵌件推钮时，只需更换对应尺寸的定位镶件，无需重新加工整套模腔，可快速切换生产规格，适配小批量多型号的生产需求。
