12V水电动常闭进水电磁阀结构设计

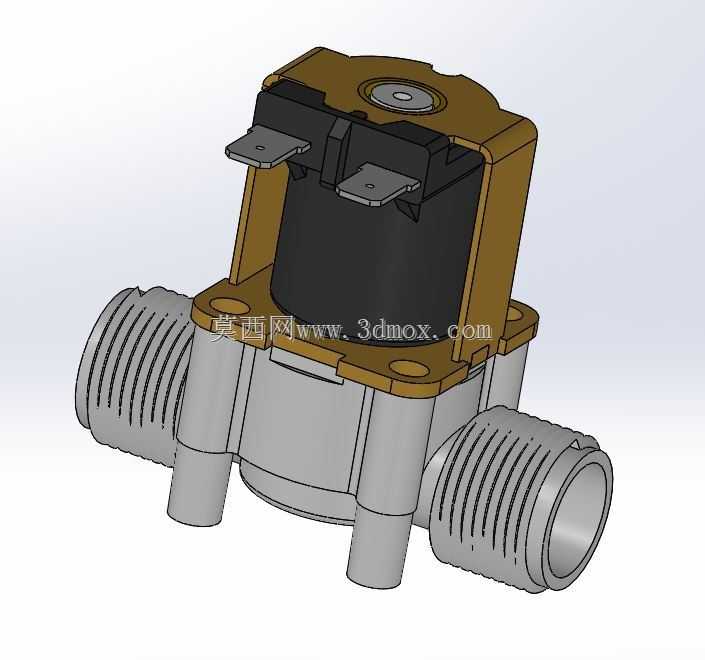

　　这款12V水电动阀主要面向民用与商用自动出水场景的流体通断控制，最常见的应用是感应式自动水龙头的水路执行单元，也可适配小型净水设备、智能卫浴装置、小型灌溉系统的水路切换控制，核心作用是接收电控信号完成水路的通断动作，替代传统手动旋钮的操作逻辑，实现无接触式的出水控制。从结构设计来看，该阀采用先导式电磁驱动结构，顶部设置两个标准插片式电气接线端，适配常规低压直流供电回路的接线需求，接线端做了凸起定位结构，可避免接插时的错位问题，同时接线端与阀体线圈部分做了密封隔离，防止日常使用中溅水导致的电气短路问题。阀体两侧设置外螺纹连接端，螺纹规格适配常规4分民用供水管路，安装时可直接与标准水管接头旋合，螺纹根部做了密封圈安装槽，

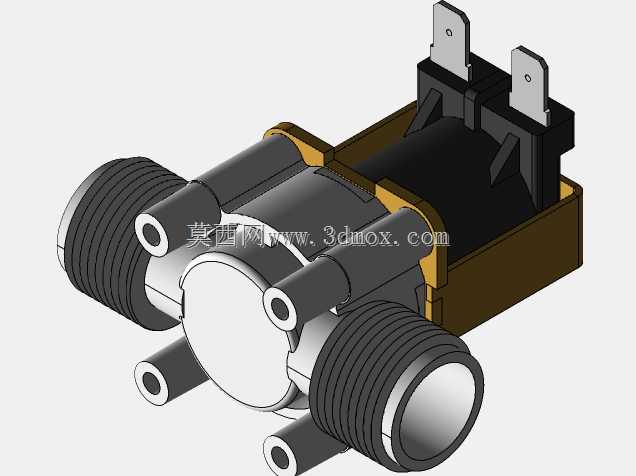

　　无需额外缠绕生料带即可保证密封性能，降低现场安装的操作难度。阀体中部的电磁线圈部分采用塑封结构，将漆包线绕组完全密封在绝缘壳体内部，可适应潮湿的卫浴安装环境，避免长期受潮导致的绕组绝缘失效。阀体的流道设计采用直通式结构，进水端与出水端同轴布置，流道内部的泄压孔与密封塞配合精度经过匹配，在12V额定电压下可快速完成开阀动作，断电后依靠内置弹簧与水压差自动复位关闭，关闭状态下可承受0.8MPa以内的静态水压无渗漏。设计过程中充分考虑了安装边界的限制，阀体整体宽度控制在适配常规台盆下方安装空间的尺寸，接线端朝上布置时，不会与台盆下方的进水管、角阀等部件产生干涉，阀体侧面预留的多个小型凸台结构，可用于安装时的辅助定位，

　　也可适配不同的固定支架，满足壁挂、内嵌等多种安装方式的需求。流道内部的密封件采用耐水橡胶材质，可适应常温自来水的长期冲刷，不会出现过早老化密封失效的问题，同时阀体内的运动部件做了低摩擦设计，长期通断动作下的卡滞风险被降到最低，适配高频次使用的公共卫浴场景。在建模过程中，所有配合面的公差都按照民用供水配件的行业标准设置，螺纹部分的建模精度可直接用于后续的开模验证，线圈部分的外形尺寸完全匹配现有量产12V电磁阀绕组的通用规格，可直接选用成熟的标准线圈配件进行装配，降低生产阶段的配件开模成本。阀体的进出水端同轴度在建模时做了严格约束，保证安装后管路不会产生额外的安装应力，避免长期使用过程中因应力集中导致的阀体开裂问题。
