直动式常闭型流体控制电磁阀结构

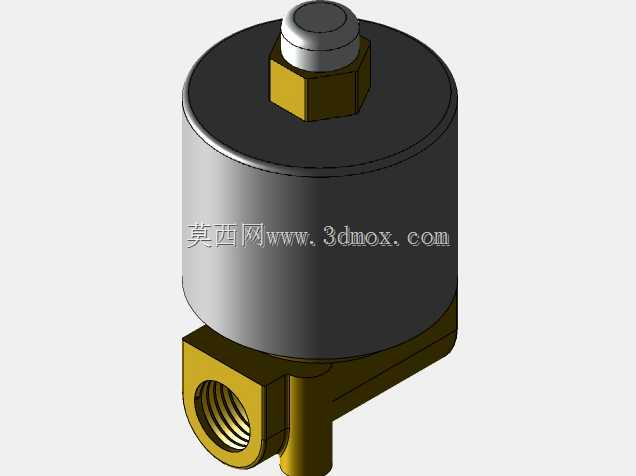

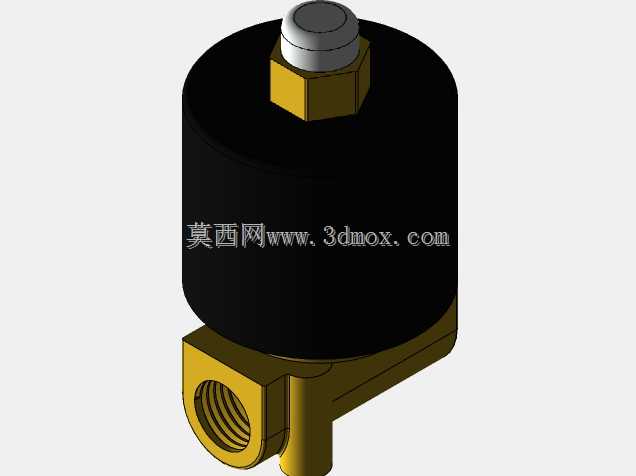

　　这款直动式电磁阀的结构设计，核心围绕小通径流体通断控制场景展开，在小型气动回路、低压给排水支路、小型实验设备流体管路、小型燃烧装置供气管路中都有广泛应用，不需要依赖管路压差即可完成启闭动作，零压工况下也能可靠实现通路切换，适配多数低压小流量的流体控制需求。从结构设计逻辑来看，上部为电磁驱动腔体，采用圆柱形封装结构，内部容纳电磁线圈、动铁芯、复位弹簧等核心驱动部件，顶部的六角锁紧结构用于线圈组件与下部阀体的装配锁紧，同时预留接线端的防护空间，避免接线部位受管路流体溅射、现场粉尘堆积影响电气可靠性。下部阀体采用直角式流道设计，侧向开设内螺纹连接端口，适配常规公制内螺纹管路对接，

　　安装时不需要额外加装转角接头即可完成垂直方向与水平方向管路的连通，有效压缩管路安装的占用空间。设计过程中重点考量了驱动部件与流体腔的密封隔离，动铁芯与流体腔之间设置密封隔套，避免流体介质渗入线圈腔体造成电气短路，同时将密封副设置在流道正上方，动铁芯直连密封塞头，通电时电磁力克服弹簧预紧力带动塞头抬起，流道导通；断电时弹簧推动塞头复位，截断流道，动作响应延迟控制在数十毫秒级别，可满足高频次通断的控制需求。从安装边界来看，整体结构为圆柱主体加侧向直角接头的布局，安装时需要预留上部接线空间与侧向管路拧接操作空间，阀体底部无突出结构，可贴近安装面固定，侧向螺纹端口的轴线与上部电磁腔体的轴线垂直，安装时可根据管路走向选择阀体固定方向，

　　不需要额外调整管路排布。外形上电磁腔体的圆柱直径与下部阀体的安装尺寸做了匹配过渡，没有突兀的突出结构，外部无易积尘的凹槽缝隙，适配工业现场多粉尘、有少量溅射的使用环境，密封件的选型预留了常规通用流体的兼容空间，可适配压缩空气、清水、低压轻质燃油等常见介质的控制需求，结构上没有易损的外露部件，日常维护仅需要定期检查接线紧固状态与密封件老化情况即可，不需要拆解整体结构。
