12V12AH密封铅酸储能供电蓄电池结构

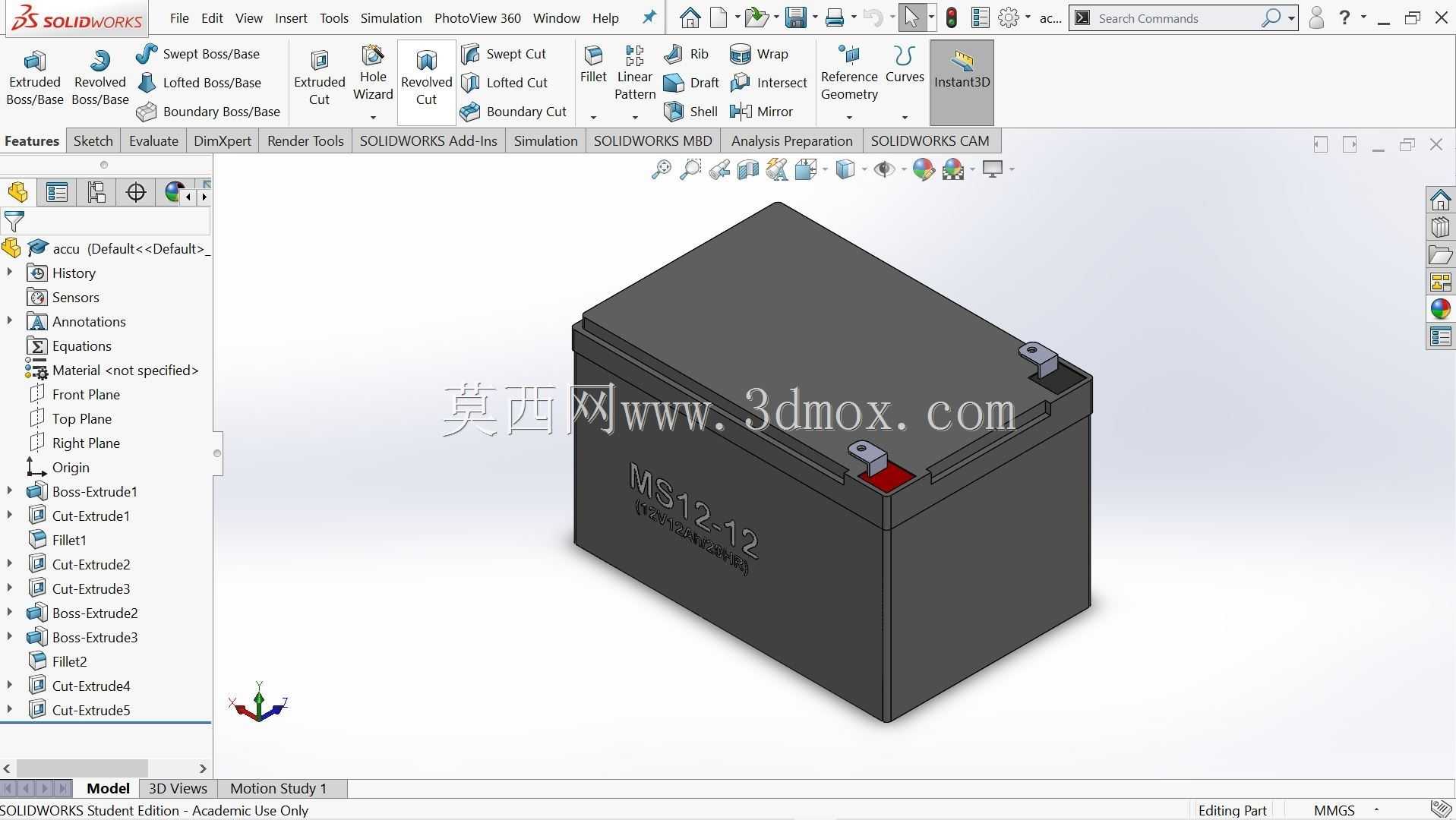

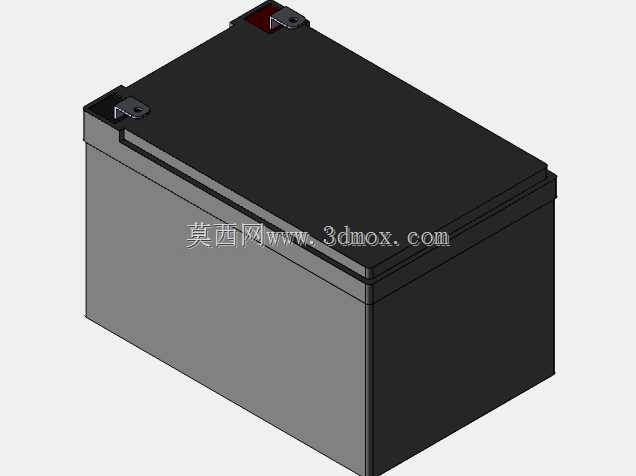

　　这款铅酸蓄电池的三维建模，最初是为了适配小型AGV车体的供电舱安装需求做的结构还原，做结构设计的时候最先卡的是安装边界——这类小容量铅酸电池常被用在小型自动导引车、后备应急电源、小型直流驱动设备上，安装位的预留不能只看标称的外形长宽高，还要把顶部接线端子的凸起高度、端子旁的绝缘避让空间算进去，不然装到设备舱里会出现端子顶到上盖板、接线鼻没法正常压接固定的问题。建模的时候先还原了壳体的整体注塑外形，壳体边角做的小圆弧过渡不是为了好看，是实际注塑生产的时候能减少应力集中，也能避免安装的时候剐蹭设备舱的内壁涂层。顶部的两个接线端子做了区分，红色标识的正极端子和相邻的负极端子留足了电气安全间隙，防止接线的时候误碰短路，

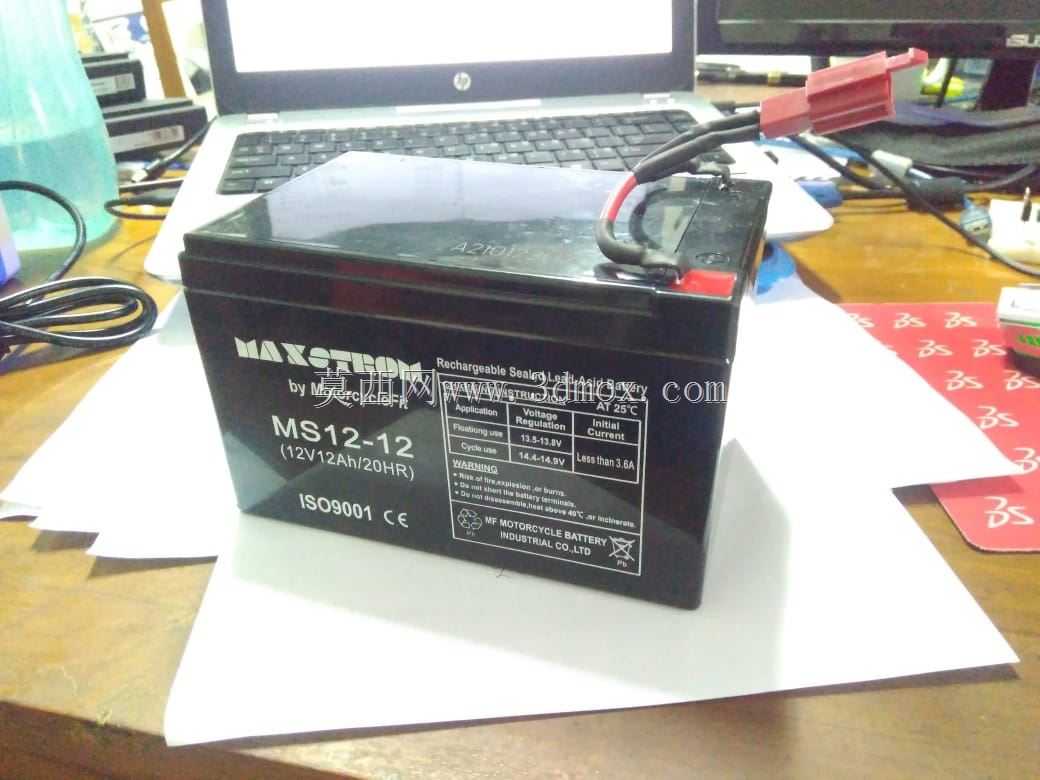

　　端子旁的小凹槽是用来嵌装密封胶圈的，毕竟是密封型结构，要防止电解液渗漏同时阻挡外部粉尘水汽进入壳体内部。壳体侧面印刻的参数标识在建模的时候也做了还原，实际生产中这个标识是壳体注塑的时候一体成型的，不会因为长期使用摩擦脱落，方便后期运维的时候快速核对电池参数。从功能特性来说，12V12AH的容量规格刚好匹配小型AGV的连续作业时长需求，20小时率的放电特性适合平稳小电流持续输出的场景，不像动力型电池需要瞬间大电流放电，所以壳体内部的极群排布是偏向长续航平稳输出做的结构设计，建模的时候虽然没有拆分内部极群结构，但壳体的内部空腔尺寸是按照实际极群的堆叠厚度预留的，保证外部结构和实物的安装尺寸完全一致。做设备选型的时候要注意，

　　这类密封铅酸电池不需要额外补充电解液，安装的时候可以卧式放置也可以立式安装，但不能倒置，所以建模的时候也把壳体顶部的密封排气阀结构做了还原，那个小的凸起结构就是排气阀的安装位，当内部气压超过阈值的时候会自动排气保证使用安全。很多做小型移动设备结构设计的工程师容易忽略电池的安装让位，比如接线端的走线空间、电池固定绑带的卡槽位置，这款模型把壳体侧面的内凹卡槽也做了出来，实际安装的时候可以用绑带穿过这个卡槽把电池牢牢固定在设备舱里，不用额外做固定压块，能节省不少安装空间。
