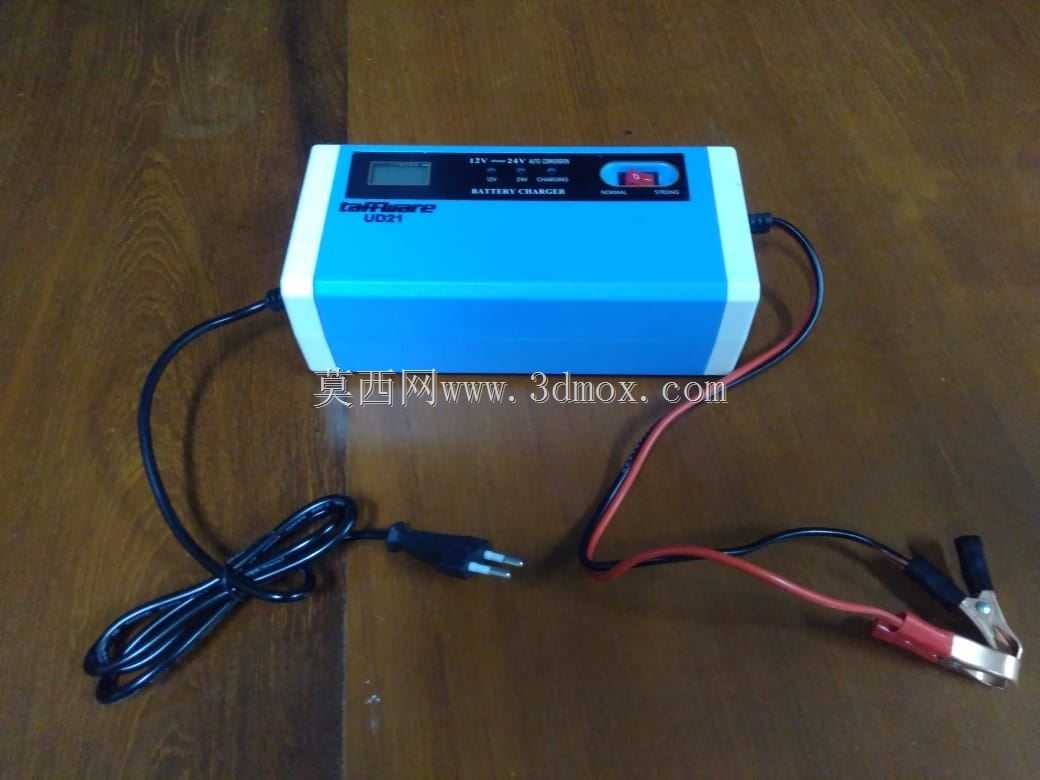

12V24V自适应铅酸电池充电器结构设计

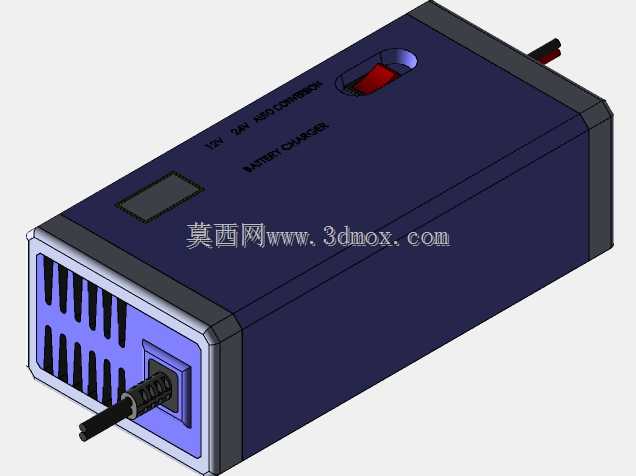

　　这款充电器的结构设计围绕户外作业、小型机电设备的备用电源补能场景展开，适配80AH到120AH容量区间的铅酸蓄电池，可自动识别12V、24V两种电池额定电压，无需人工手动切换输出档位，避免因电压匹配错误造成的电池过充、极板击穿问题。从结构布局来看，外壳采用长方体一体化成型设计，输入端设置在壳体侧部，带防弯折护套的电源线接口做了内凹处理，可避免设备摆放、拖拽过程中接口处线缆反复弯折导致的线芯断裂，输出端的接线端子设置在壳体端部，带极性防呆结构，正负极接线位做了明显的物理区分，防止现场接线时极性接反损坏充电回路。壳体表面的散热槽采用斜向格栅设计，既可以保证内部功率元件工作时的空气对流散热，又能避免垂直落灰、溅水直接进入壳体内部，

　　适配车间、户外工地等相对复杂的使用环境。顶部的状态指示灯嵌入壳体平面，不会因堆放、碰撞造成指示灯破损，开关按键做了凹陷式防护，避免误触。设计过程中优先考虑了安装与摆放的边界适配，壳体底部做了防滑垫安装位，既可以直接平放在设备台面使用，也预留了壁挂安装的固定孔位，可根据现场布线需求选择安装方式，整体外形的长宽高比例适配常规配电箱旁的空余安装空间，不会占用过多的布线区域。内部的功率板、变压器、整流模块采用分层排布结构，高压输入区与低压输出区做了物理隔离筋，既可以降低强弱电之间的电磁干扰，也能提升设备的绝缘安全性能，输出回路的电流采样元件紧贴散热铝座布置，可实时监测输出电流大小，当充电电流超过10A额定阈值时自动触发限流保护，

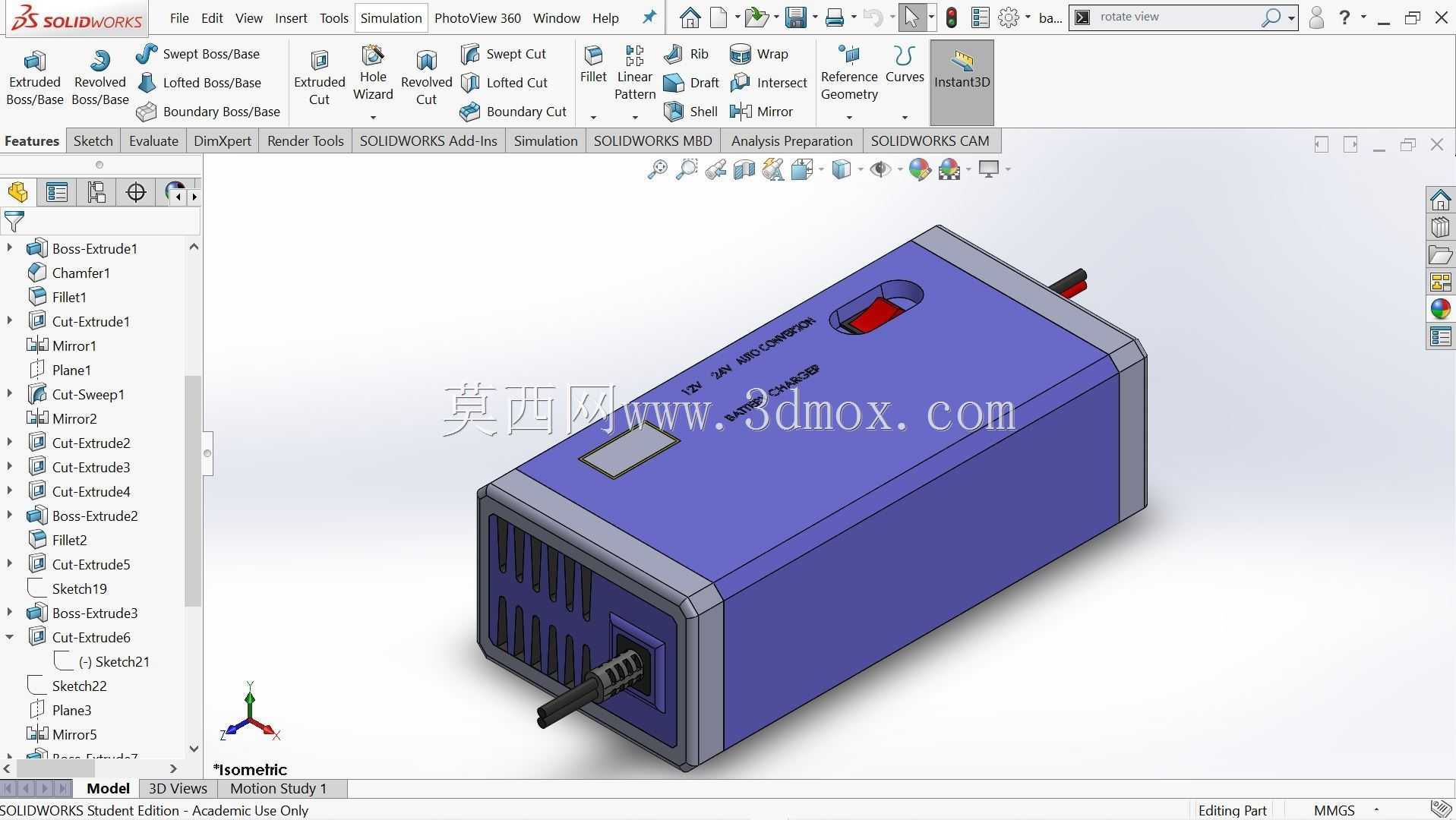

　　避免大电流充电造成电池发热鼓包。这款充电器的结构建模完整还原了各部件的装配关系，从外壳的卡扣配合、内部元件的固定柱位置到接线端子的安装间隙都做了精准还原，可直接用于同类充电设备的结构参考、外壳开模验证，也可作为机电配套设备的电源模块选型参考，适配发电机组备用电源、小型工程车辆车载电瓶、太阳能储能铅酸电池组等多种补能场景，在结构设计上兼顾了防护性能、散热需求与操作便利性，符合低压充电设备的安全使用要求。
