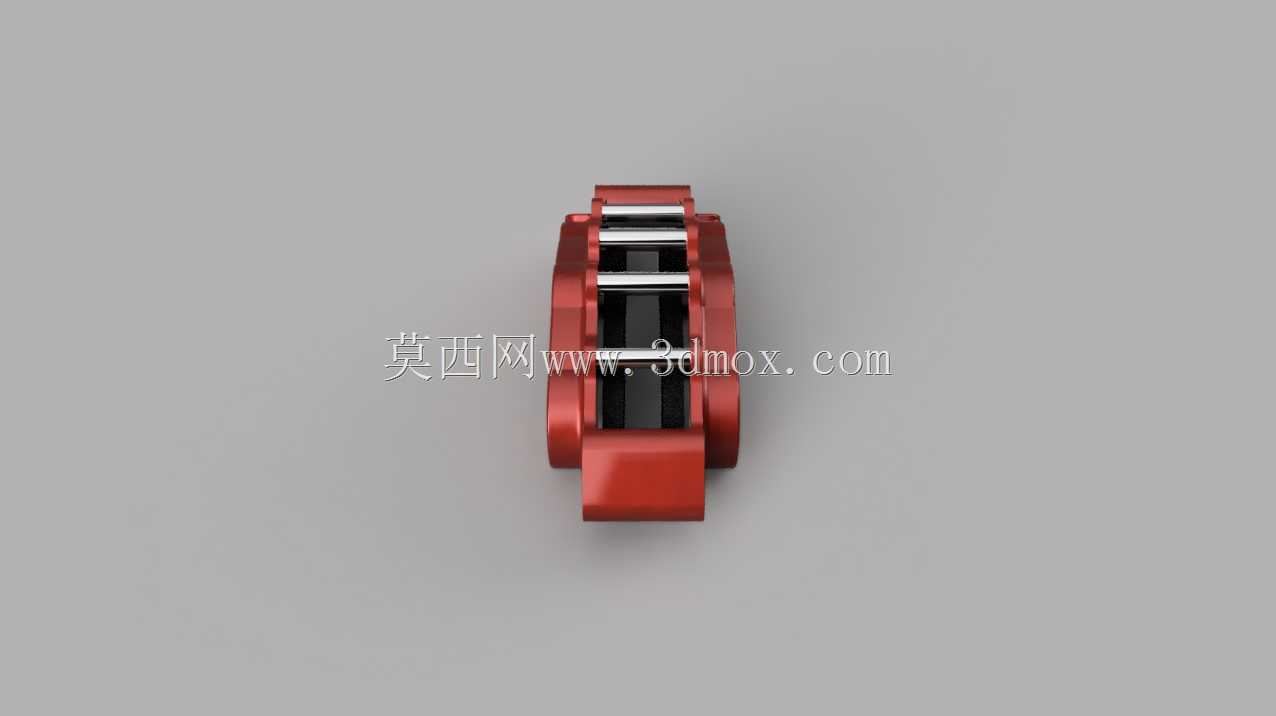

多活塞对置式盘式制动卡钳结构设计

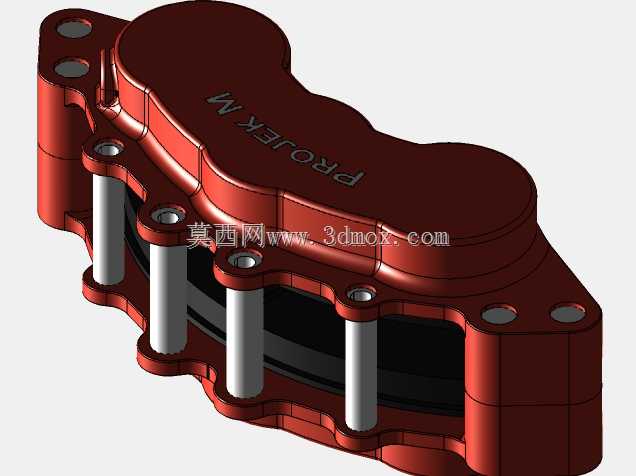

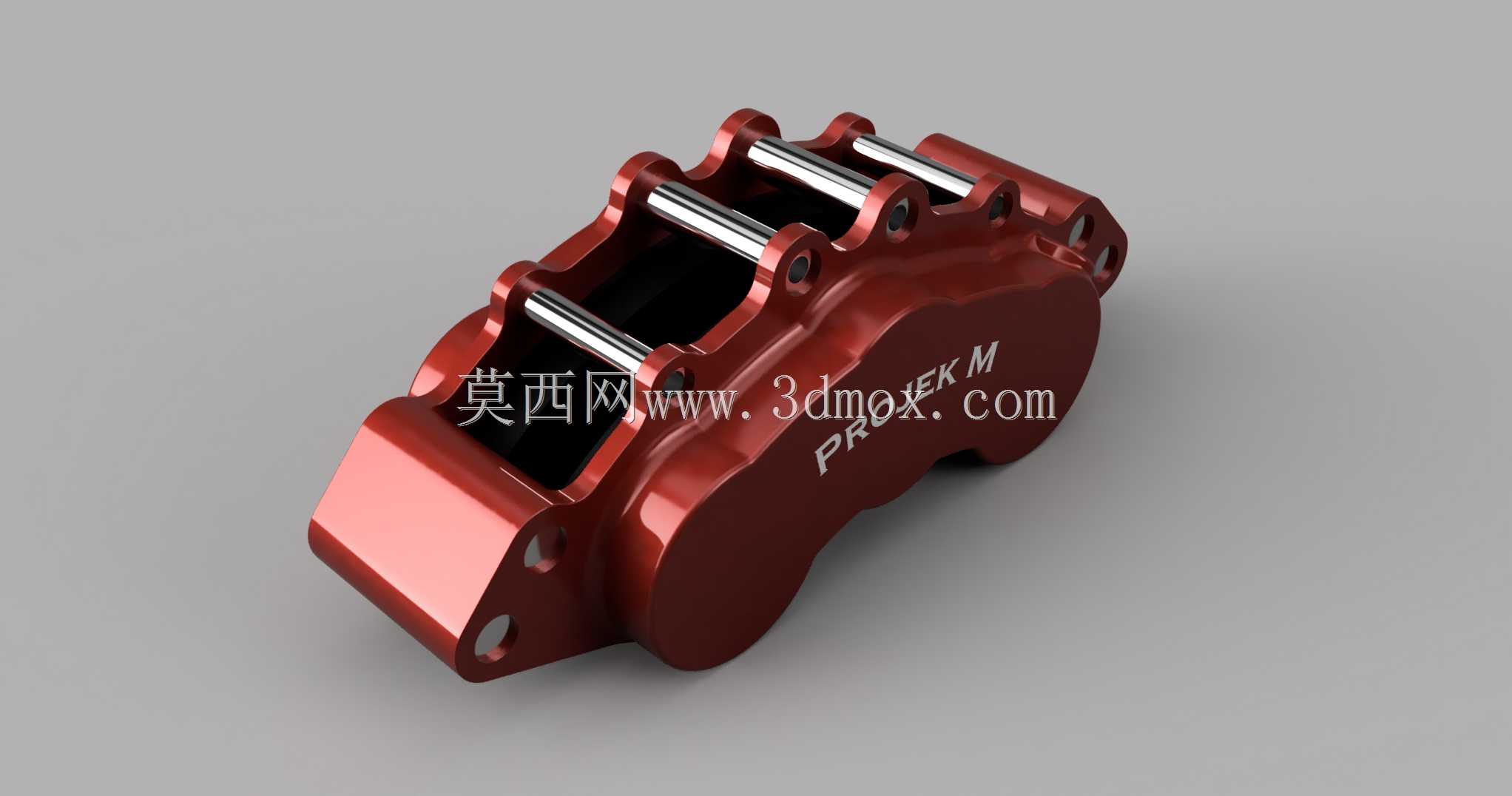

　　这款对置多活塞结构的盘式制动卡钳，目前广泛适配于高性能乘用车、赛事改装车辆以及重载工业行走设备的制动系统中，核心作用是在制动指令触发时，通过液压推力推动活塞组将刹车片均匀压靠在制动盘端面，依靠摩擦副的滑动阻力实现动能到热能的转换，完成车辆或行走机构的减速与驻车动作。从结构设计逻辑来看，这款卡钳采用双侧对置活塞布局，每侧布置3个活塞、整卡钳共6个活塞，这种排布方式能有效避免单活塞或单侧双活塞卡钳常见的刹车片偏磨问题，让摩擦片整个接触面上的压力分布更均匀，既可以提升制动过程的线性脚感，也能延长摩擦片的实际使用寿命，减少频繁更换耗材的维护成本。卡钳本体采用一体式锻造壳体结构，壳体外侧做了加强筋凸起设计，在高压制动液的持续作用下，

　　壳体的形变量能控制在极小范围内，不会因为壳体形变导致活塞回位不畅、制动拖滞等问题。安装边界方面，卡钳的两个安装支脚做了同轴销孔设计，适配主流的径向安装卡钳支架，安装时需要保证卡钳内孔与制动盘的同轴度误差控制在0.1mm以内，刹车片与制动盘的单侧间隙预留0.15-0.2mm即可，避免间隙过大导致制动踏板行程过长，或是间隙过小引发行驶过程中的摩擦拖滞、异常升温。在实际应用场景中，这类多活塞卡钳相比普通浮动卡钳，能提供更大的制动夹紧力，连续高强度制动时的热稳定性更好，不会因为频繁制动导致热衰减过快，适合需要频繁加减速的城市工况、山路行驶场景以及赛道竞技场景。设计过程中，活塞采用等直径排布方案，加工工艺性更好，

　　活塞与壳体之间的密封槽采用矩形密封圈结构，依靠密封圈的弹性形变实现活塞的自动回位，同时密封圈本身可以阻挡外界的泥沙、水渍进入卡钳内腔，避免活塞表面锈蚀导致卡滞。卡钳侧面预留了放气螺钉安装位，装配完成后可以通过放气螺钉排出内腔的空气，避免空气压缩导致的制动疲软问题。油路采用内部连通设计，不需要额外外接制动油管连接两侧活塞腔，减少了外部泄漏点，整体结构更紧凑，安装时需要的周边布置空间更小，适配性更强。
