方圆过渡结构转片三维设计作品

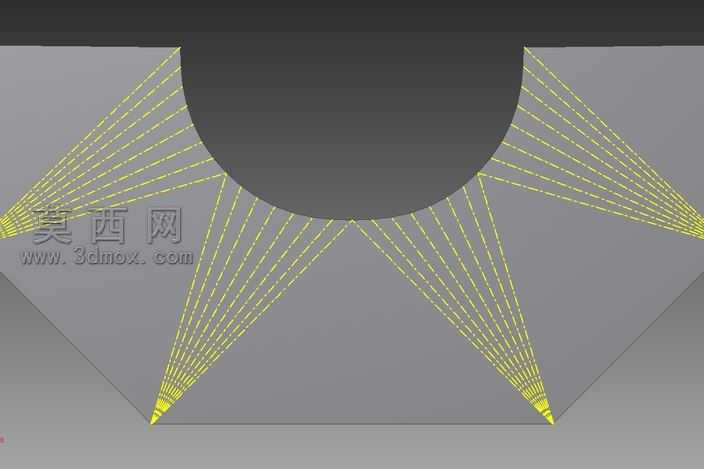

本作品为方圆过渡结构转片，采用三维参数化建模方式完成整体设计，建模过程中首先对圆形与正方形的轮廓边界进行精准的几何约束，将圆形的半圆弧面与正方形的四个直边顶点进行平滑的过渡衔接，通过放样特征生成连续的曲面结构，保证整个转片的表面曲率连续无突变。建模阶段首先绘制上下两个基准面的轮廓草图，上方为标准半圆形轮廓，下方为正方形轮廓，通过引导线控制过渡区域的曲面走向，黄色虚线标注的引导线均匀分布在四个过渡角区域，每一组引导线都对应圆弧到正方形顶点的渐变路径，确保过渡区域的壁厚均匀一致，不会出现局部应力集中的问题。材质设置上采用哑光灰色金属材质作为转片的基础材质，表面添加细微的磨砂纹理效果，模拟实际金属零件的加工表面质感，渲染阶段采用环境光配合定向补光的方式，突出过渡曲面的光影变化，清晰展现方圆衔接处的流畅曲面形态。结构设计上重点考量了方圆截面的平滑过渡逻辑，四个角部的放射状过渡结构既保证了圆形端到方形端的形态转换，也兼顾了结构的力学性能，避免截面突变带来的结构强度下降问题，整体结构无冗余特征，所有曲面都经过曲率检查，不存在破面、重叠面等建模缺陷，可直接用于后续的工程分析、3D打印或者数控加工编程使用。设计思路围绕几何形态的平滑过渡展开，摒弃了生硬的直角衔接方式，通过多组引导线控制放样路径，让圆形轮廓自然延展过渡到正方形轮廓，最终形成兼具几何美感与结构实用性的转片零件，整个建模过程严格遵循机械设计的参数化规范，所有尺寸都可根据实际使用需求进行快速调整修改。
