多田野GR-550XL汽车吊20吨吊装作业结构

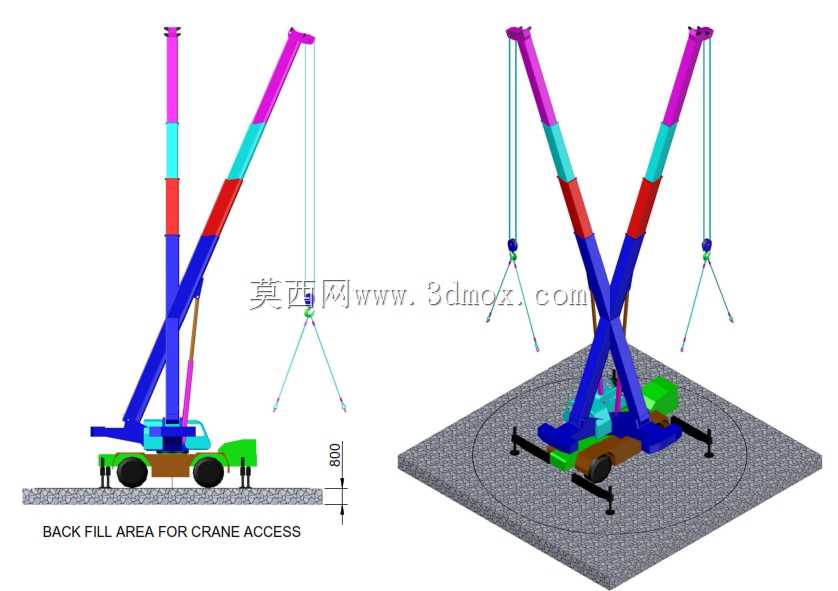

　　该模型还原的是多田野GR-550XL型汽车吊在20吨额定吊重、26.7m臂长、8'x70磅作业半径下的典型作业工况，这类工况常见于大型厂区设备搬迁、装配式建筑构件吊装、市政桥梁小型构件安装等场景，是中小吨位汽车吊覆盖频次最高的作业区间之一。模型完整呈现了车辆作业时的支腿展开状态，支腿作为吊装作业的核心承载结构，完全伸出后形成的支撑边界直接决定了整机的抗倾覆稳定性，建模时严格还原了支腿盘与作业地面的接触关系，同时标注了起重机进场所需的回填区域边界，该区域需满足800mm的压实厚度要求，避免作业过程中地面沉降引发侧翻风险。吊臂部分采用多节伸缩臂结构，不同臂节以分色方式区分，清晰展示了各节臂的伸出比例与搭接长度，在26.

　　7m臂长工况下，各节臂的搭接量需满足设计规范要求，避免臂节局部应力集中引发结构失效，吊臂头部的滑轮组、吊钩与吊索具也做了完整还原，吊索采用对称双钩布置形式，匹配20吨吊重下的载荷分配要求，可直观展示吊重作用下的力传递路径。转台部分还原了回转支承、配重与驾驶室的相对位置关系，配重块的布置位置与重量匹配对应作业半径下的倾覆力矩平衡要求，底盘部分保留了行驶状态的车桥、轮胎结构，与作业状态下的支腿形成明确区分，可直观展示设备从行驶转场到作业支撑的状态差异。建模过程中严格遵循实际设备的外形尺寸边界，支腿全伸后的横向跨距、纵向跨距均与实际设备参数一致，作业时的最小离地间隙、臂架仰角范围也符合真实设备的作业限制，可直接用于吊装方案的可视化交底、作业场地的布局规划，也可作为起重机械结构教学的演示模型，帮助从业者直观理解不同作业半径、臂长组合下的设备姿态与载荷边界，提前排查作业现场的空间干涉、地面承载不足等风险点。
