不等腿吊索荷载受力计算示意结构

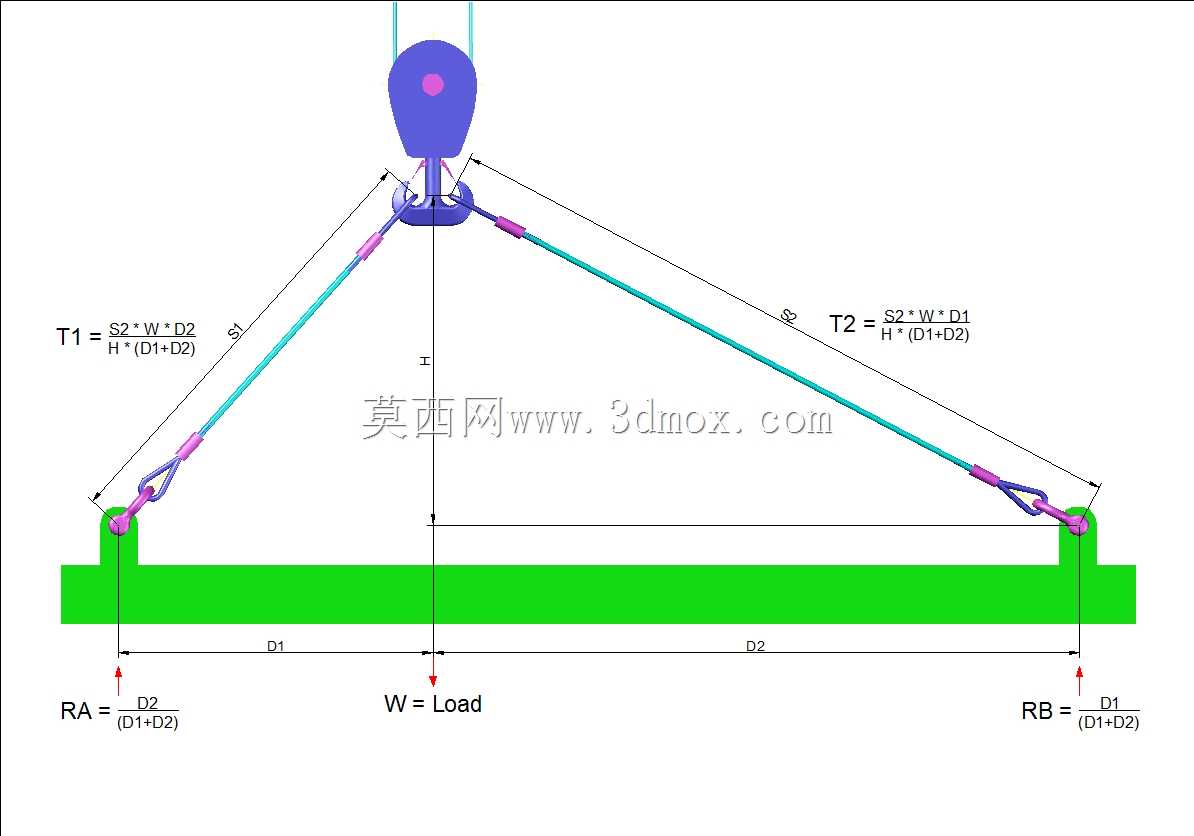

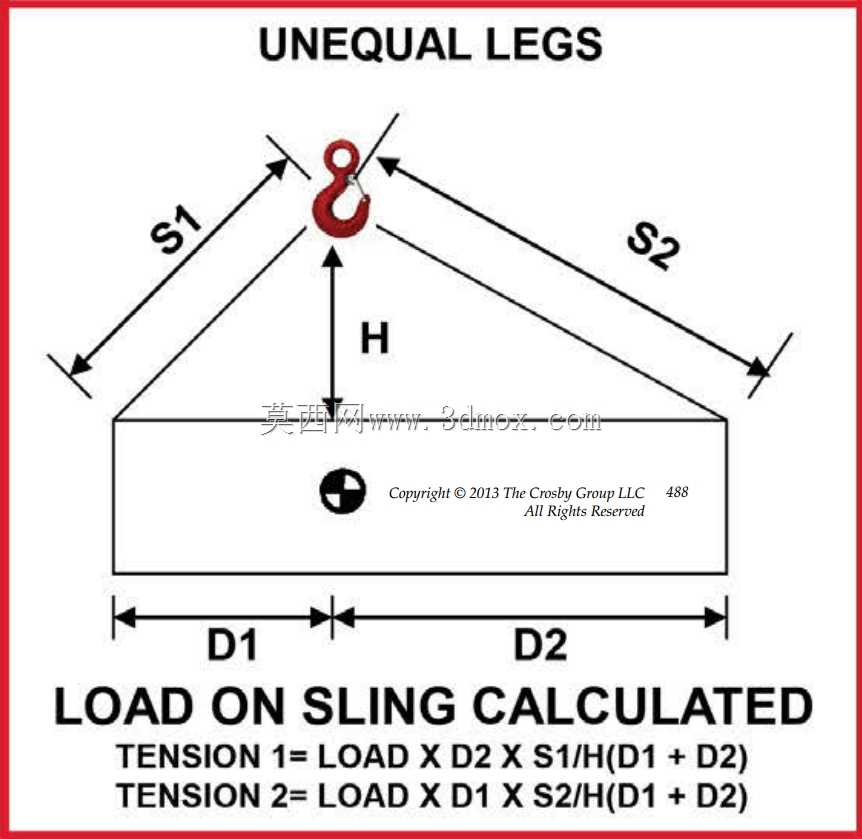

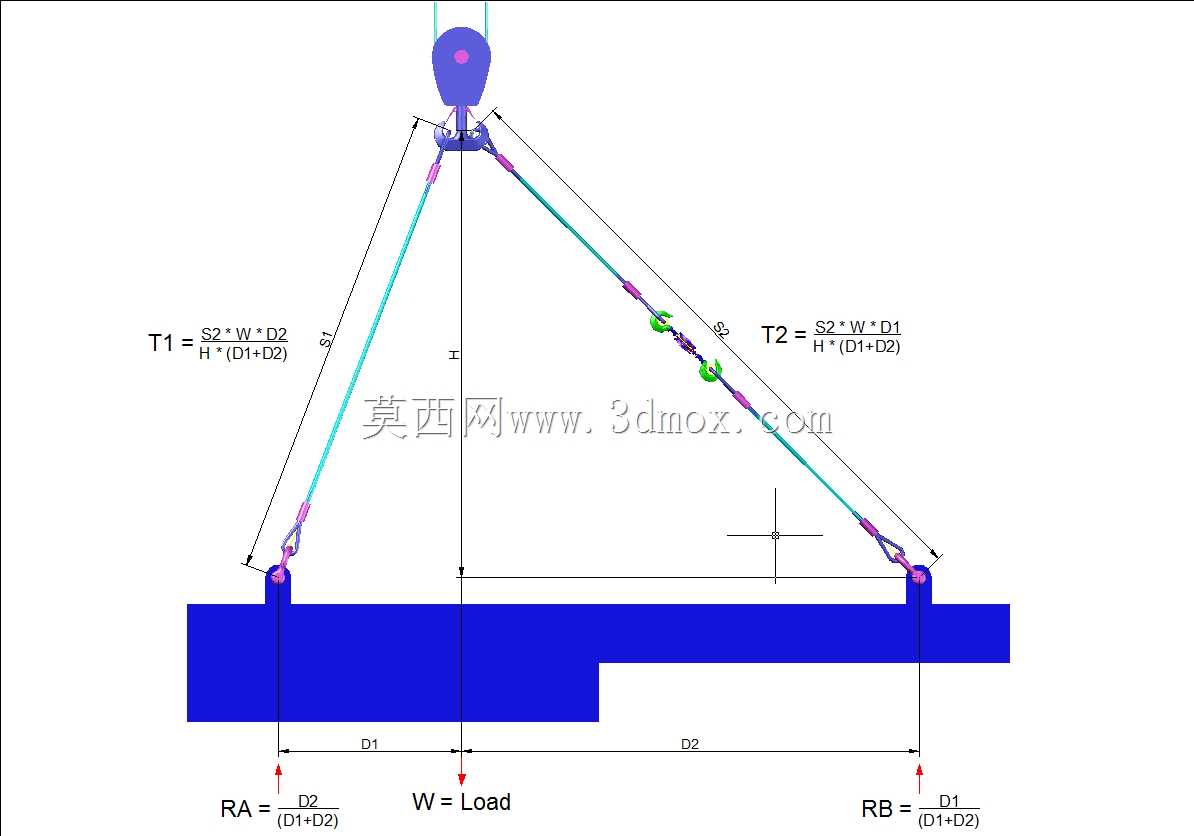

　　在重型设备吊装、厂区构件转运、钢结构安装这类现场作业场景里，不等腿双吊索的受力偏差一直是容易被忽略的风险点——很多现场作业人员习惯按总荷载均分来估算单根吊索拉力，一旦吊点到吊钩的水平投影距离偏差较大，短吊索或者水平投影距离小的一侧吊索会承受远超均值的拉力，轻则造成吊索过载变形、吊点局部应力集中，重则引发吊索断裂、构件倾覆的安全事故。这套不等腿吊索荷载计算的结构模型，核心是把现场吊装的受力逻辑做了可视化的几何拆解，把吊钩、两根吊索、被吊构件上的两个吊点抽象成几何三角形结构，标注了吊索长度S1、S2，吊钩到构件顶面的垂直高度H，两个吊点分别到吊钩垂直投影线的水平距离D1、D2，直接对应了实际作业里可直接测量的几何参数，

　　不需要复杂的力学坐标系换算，现场作业人员只要量出对应尺寸，就能通过几何关系快速算出两根吊索各自承受的实际拉力。从设计思路上看，模型没有做多余的结构冗余，完全围绕受力传递的核心路径搭建：吊钩作为上部受力汇聚点，两根吊索分别连接两侧吊点，垂直高度H的标注直接对应了吊索与水平面的夹角关系——熟悉吊装作业的人都清楚，吊索夹角越大，水平分力越高，单根吊索的拉力也会随之上升，而不等腿工况下，两侧吊索的夹角并不一致，不能用等腿吊索的经验公式直接套用。模型里给出的拉力计算逻辑，本质是通过竖向力平衡与力矩平衡推导而来，TENSION1对应S1侧吊索的拉力，计算式里引入D2、S1与H、总跨距的比值，刚好抵消了角度换算的步骤，

　　哪怕是没有系统学过理论力学的现场施工人员，只要代入实测的尺寸数值，就能快速得到准确的拉力值，避免凭经验估算带来的选型误差。在安装边界与尺寸适配层面，这套模型的几何参数完全贴合现场实际测量逻辑：D1与D2的和就是两个吊点之间的总水平跨距，H是吊钩起吊后到构件顶面的垂直净距，S1、S2是单根吊索的有效作业长度，所有参数都不需要拆解构件内部结构，在吊装前的现场勘查阶段就能直接测得。模型的结构示意也明确了受力的传递方向：吊索的拉力沿索体轴向传递到吊钩，竖向分力的总和与被吊构件的总荷载平衡，水平分力则由两根吊索的相互作用抵消，这也能提醒设计人员在布置吊点时，要尽量让D1与D2的差值控制在合理范围，避免单侧吊索拉力过大，同时在吊索选型时，要按计算得到的最大单索拉力乘以安全系数来选规格，不能直接按总荷载的一半来估算承载力。
