孟甘巴冷宫项目专用异形卡兰结构设计

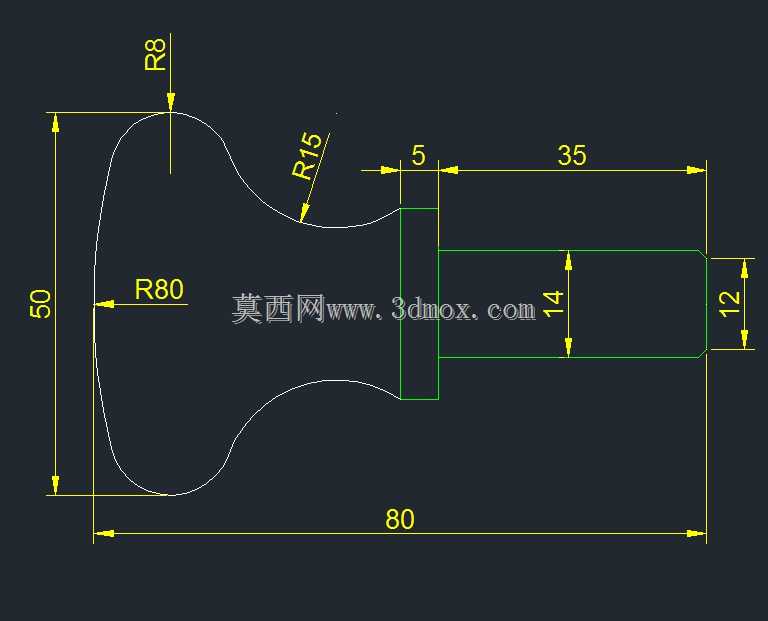

　　该异形卡兰结构主要应用于孟甘巴冷宫项目的传感器配套安装场景，作为传感器组件与主体安装基座之间的衔接固定零件，承担定位锁紧、限位防脱的核心作用，适配项目内低温工况下的传感器安装需求，可避免传感器在长期运行过程中出现位移、松脱问题，保障传感检测数据的采集稳定性。从结构设计逻辑来看，零件整体采用一体化铣削成型思路，左侧为大弧度曲面轮廓，设置R80的主圆弧过渡，端部搭配R8的圆角处理，曲面衔接处通过R15的圆弧做顺滑过渡，既规避了尖锐棱角带来的安装剐蹭风险，也能在安装时与对应弧形安装面实现紧密贴合，减少装配间隙带来的晃动量。右侧为平直安装段，整体总长度控制为80mm，其中平直段长度为35mm，平直段与左侧曲面衔接处设置宽度5mm的凸台结构，

　　凸台高度方向尺寸为14mm，该凸台主要用于嵌入安装基座的对应卡槽内，实现装配时的快速定位，无需额外调整对位即可完成初步卡接，大幅提升现场装配效率。在安装边界设计上，零件所有外轮廓尺寸均经过公差匹配校核，左侧曲面的弧度公差控制在±0.1mm范围内，可与配套安装座的弧形面实现过盈配合，安装后无需额外焊接或粘接即可达到预设的锁紧力；右侧平直段的端面做倒角处理，方便传感器安装座的快速套入，平直段的宽度尺寸与配套传感器的安装槽宽度完全适配，装配后可限制传感器的周向转动自由度。设计过程中充分考虑了工况适配性，曲面部分的壁厚均匀控制，避免因壁厚差异导致的低温环境下应力集中变形，所有圆弧过渡处均做清根处理，既方便后续的表面处理工序，

　　也能减少杂质在转角处的积存，适配项目内的洁净安装要求。该零件的结构设计没有采用常规的标准紧固件形式，而是结合项目的特殊安装空间做了定制化轮廓优化，在有限的安装空间内同时实现了定位、锁紧、防转三个核心功能，相比传统的螺栓固定方案，减少了配套零件的使用数量，降低了整体装配复杂度，同时也避免了螺栓松动带来的检测失效风险。
