多工况截面框架受力仿真结构设计

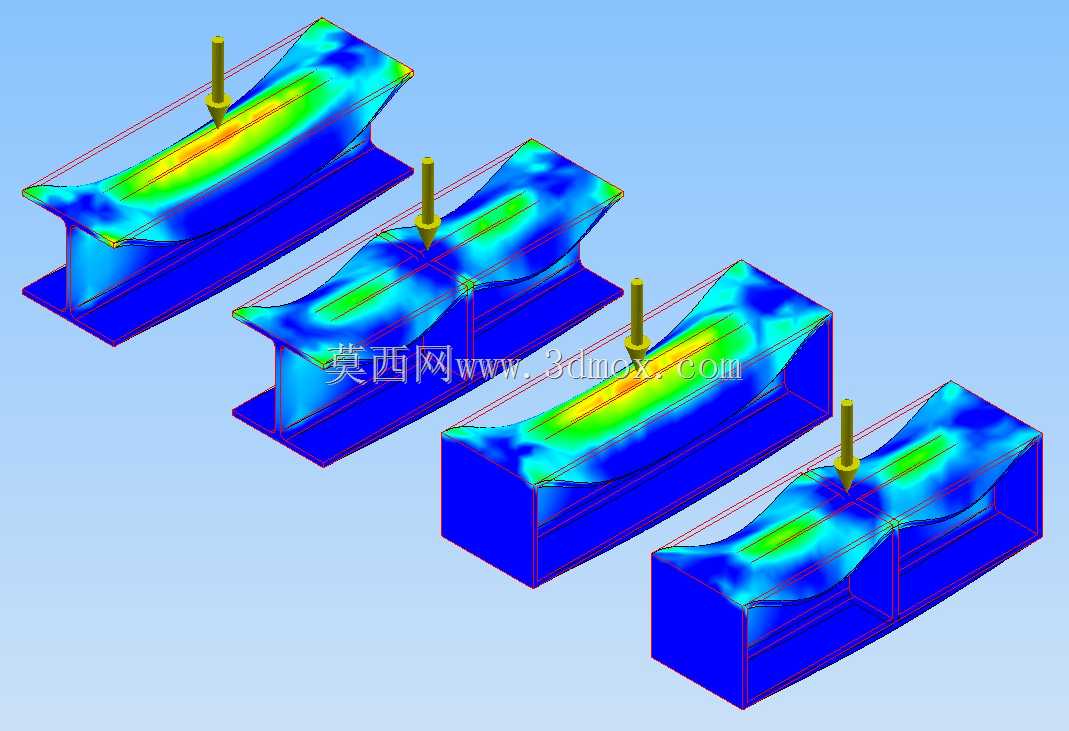

　　在结构工程与力学验证场景中，这类截面框架构件常作为承载类测试的基准试样，用于验证不同截面构型在集中载荷作用下的应力分布规律与形变特性，为传感器安装基座、小型设备支撑框架的截面选型提供实测数据支撑。从模型呈现的四组不同截面构型来看，设计阶段针对不同腹板高度、翼缘宽度的框架结构做了对照仿真，每组构件均在顶面中心位置施加垂直向下的集中载荷，通过云图色彩梯度直观呈现应力集中区域与形变位移趋势，蓝色区域为低应力低形变区，黄、绿过渡区域为应力逐步升高的承载核心区，红色区域为应力峰值点，可直接定位结构薄弱位置。这类框架的设计思路围绕截面惯性矩优化展开，通过调整腹板与翼缘的厚度比例、内部加劲肋的布置位置，在控制构件整体重量的前提下提升抗弯承载能力，

　　四组对照样件的长度、宽度方向安装边界保持一致，仅变更截面竖向高度与内部支撑结构，确保仿真变量唯一，测试数据具备横向对比价值。实际应用中，这类截面框架可直接作为小型测力传感器的安装承载架，也可作为教学场景中材料力学、结构力学课程的演示样件，帮助设计人员直观理解不同截面形式的力学性能差异。从安装边界来看，构件底部为全约束固定面，与安装基础贴合后无需额外复杂定位结构，顶面加载点位置预留了平面接触区域，可直接适配压头类加载工装，无需额外设计转接夹具。在结构细节处理上，框架的翼缘边缘做了微小圆弧过渡，避免直角位置产生不必要的应力集中干扰仿真结果，内部加劲肋的布置位置对应应力传递路径，将集中载荷逐步分散到两侧腹板与底部安装面，避免局部应力超过材料许用值。不同截面高度的构件对应不同的额定承载范围，选型时可根据实际载荷大小、安装空间的竖向高度限制匹配合适的构型，在满足承载刚度要求的前提下尽可能压缩构件占用空间，适配紧凑安装场景的使用需求。
