镂空网格螺旋立柱式支撑承载结构

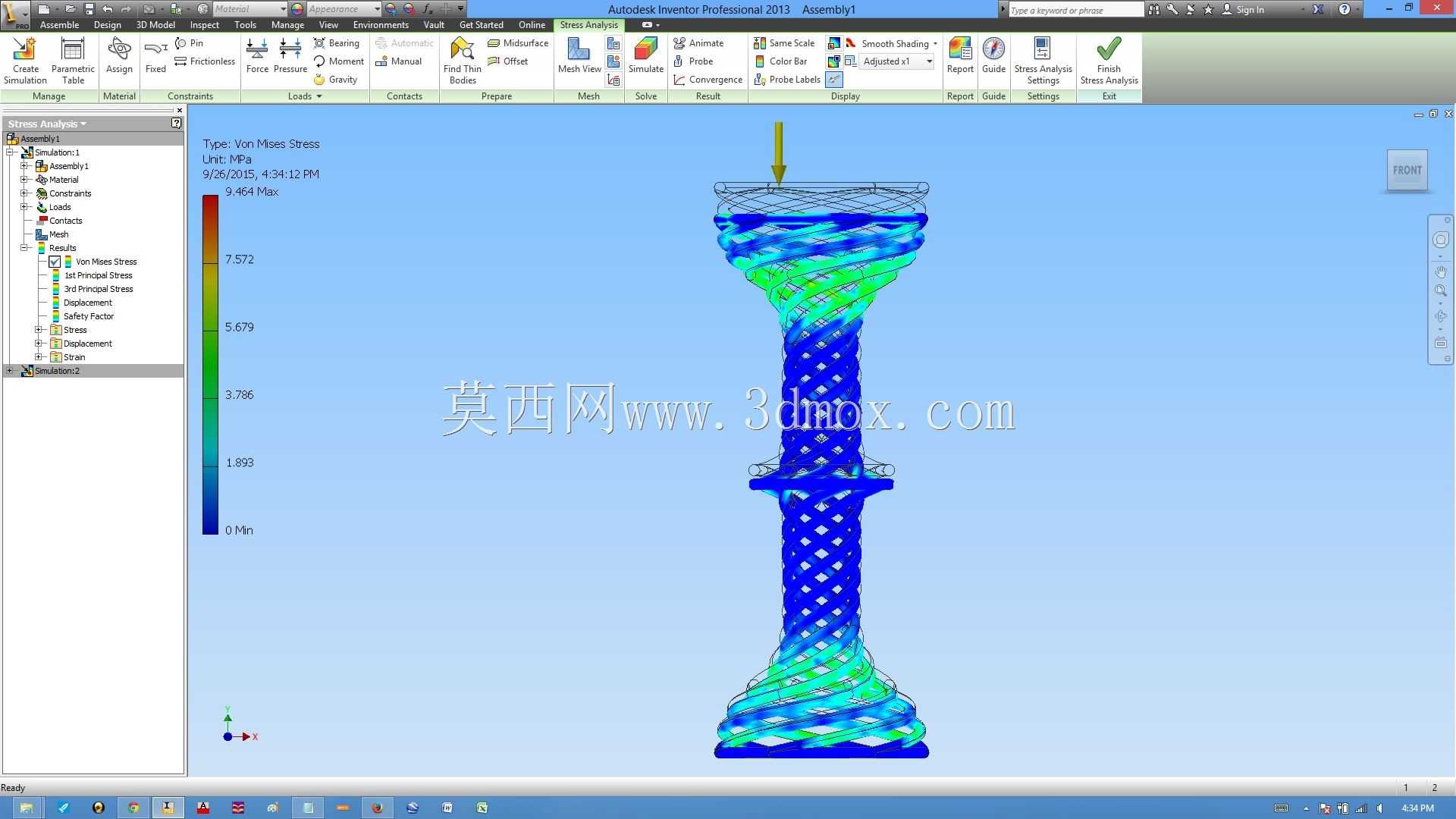

　　该螺旋支撑结构的设计，最初是面向精密检测工位的传感器安装承载需求，在小尺寸安装空间内实现竖向承载与侧向抗扭的性能平衡。从结构构型来看，整体采用变截面螺旋过渡设计，底部为宽幅平底支撑面，接触面积经过核算可适配常规检测台的T型槽安装间距，无需额外制作转接板即可直接固定；中部柱身采用连续螺旋镂空网格构型，在保证竖向刚度的前提下大幅降低结构自重，同时镂空区域可预留传感器走线空间，避免线缆外露受车间切削液、粉尘侵蚀；顶部为收窄的法兰式安装面，可直接适配主流接触式位移传感器、视觉检测探头的安装孔位，安装面的平面度公差控制在0.02mm以内，保证传感器安装后的基准精度。设计过程中通过有限元仿真对螺旋段的应力分布做了多轮迭代，

　　初始方案的螺旋升角过大，侧向受力时柱身中段出现应力集中，后续调整了螺旋导程与网格筋条的宽度配比，将筋条厚度从2mm调整至2.5mm，同时优化了上下过渡段的圆弧倒角，避免直角位置的应力突变，仿真结果显示在额定15kg竖向载荷、5N·m侧向扭矩的工况下，结构最大变形量控制在0.03mm以内，完全满足精密检测工位的精度要求。从应用场景来看，这类结构除了传感器安装支撑外，也可用于小型自动化设备的立柱支撑、实验室精密仪器的隔振承载支架，镂空的螺旋构型还可兼顾通风散热需求，若用于发热检测元件的安装，可通过螺旋间隙形成自然对流通道，降低传感器工作环境温度。安装边界方面，底部固定孔采用沉头设计，适配M4内六角螺栓，顶部安装面预留4个M3螺纹孔，

　　孔位间距符合通用传感器安装标准，整体安装高度可根据实际工位需求通过调整螺旋段导程做参数化修改，无需重新重构整体模型，结构的参数化特征保留完整，设计人员可直接调用特征参数修改尺寸，适配不同的安装空间要求。结构表面的网格筋条采用等截面设计，加工时可采用3D打印一体成型，也可拆分后通过五轴铣削加工，两种加工方式的工艺性都经过验证，不存在倒扣、薄壁等加工难点，筋条的最小厚度满足常规PLA、金属3D打印的最小成型壁厚要求，不会出现打印变形、断筋等问题。
