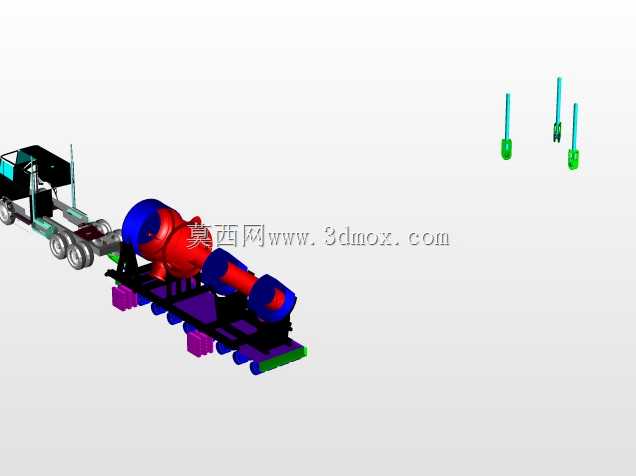

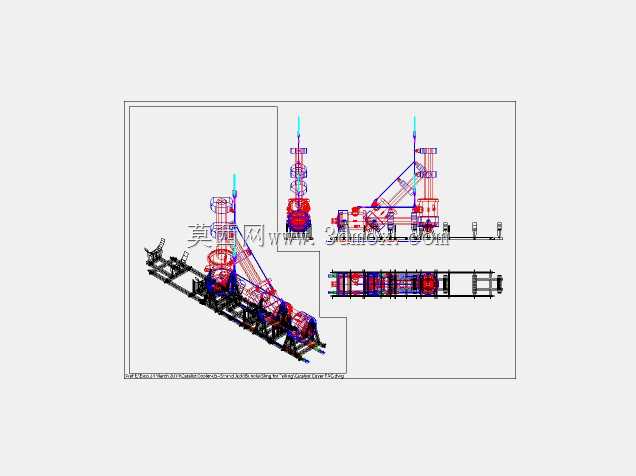

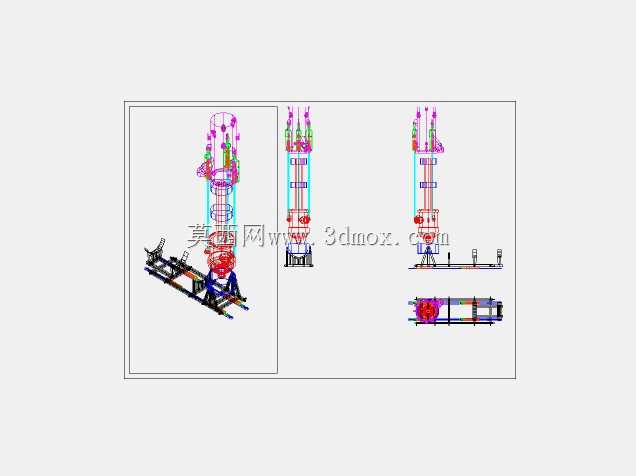

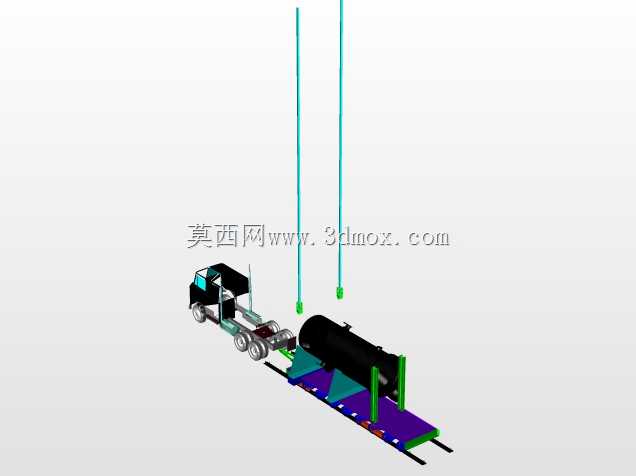

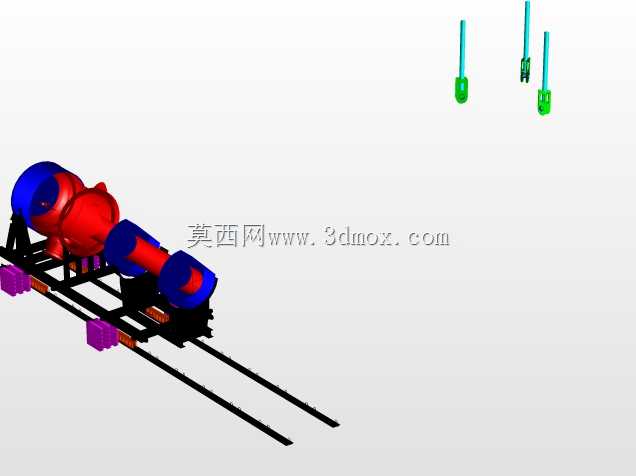

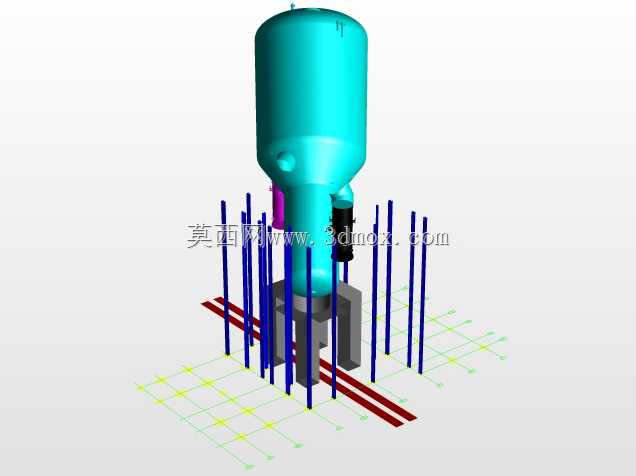

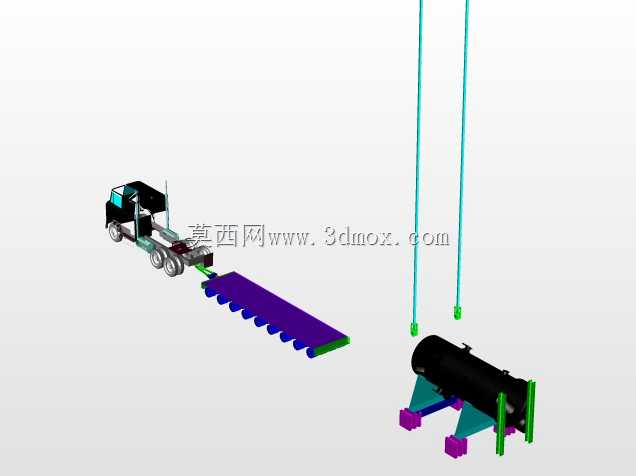

钢绞线千斤顶配套冷却器提升作业装置

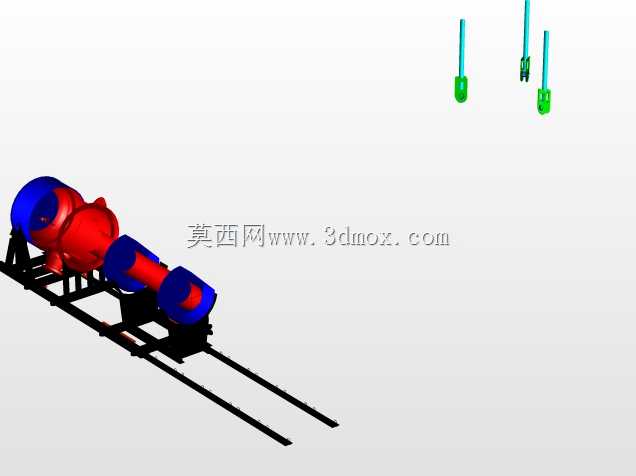

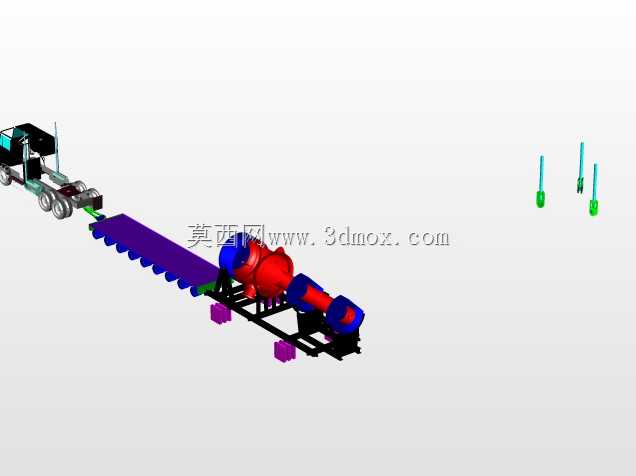

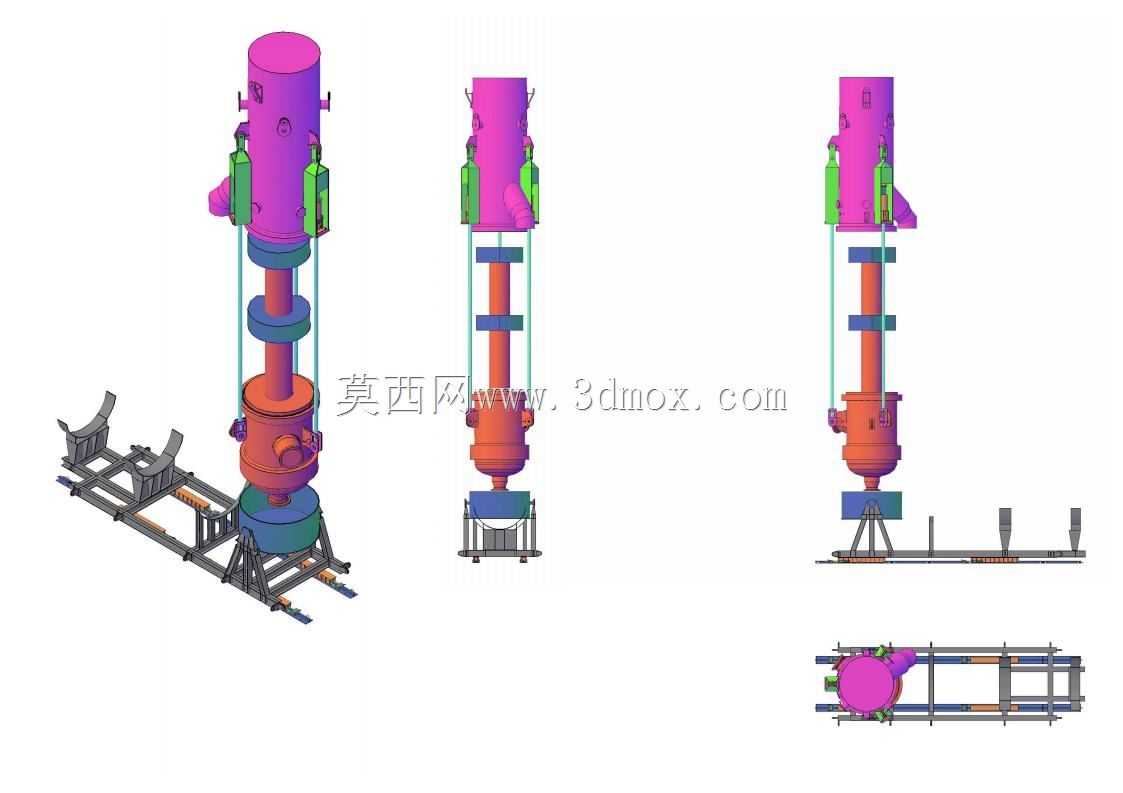

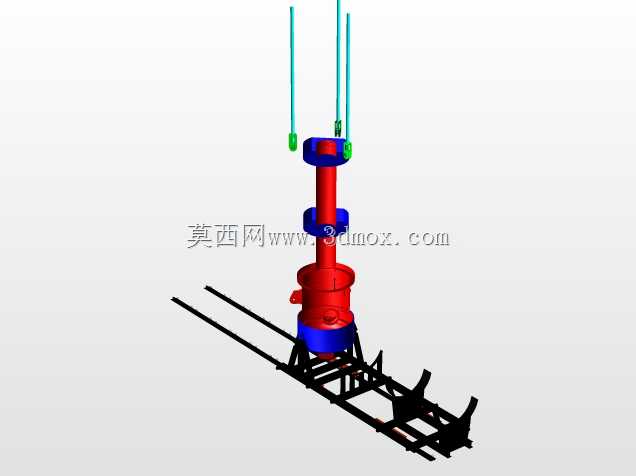

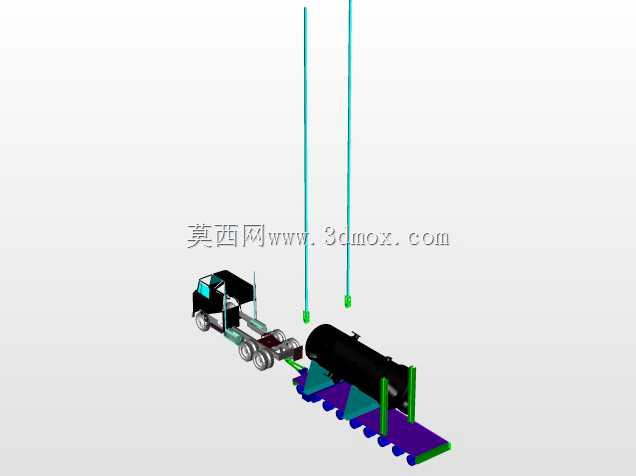

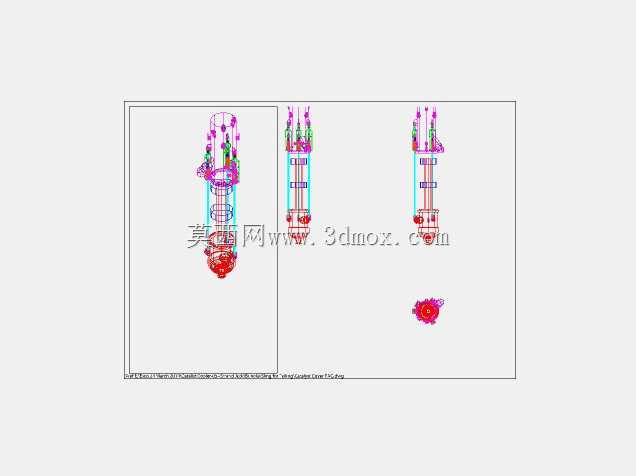

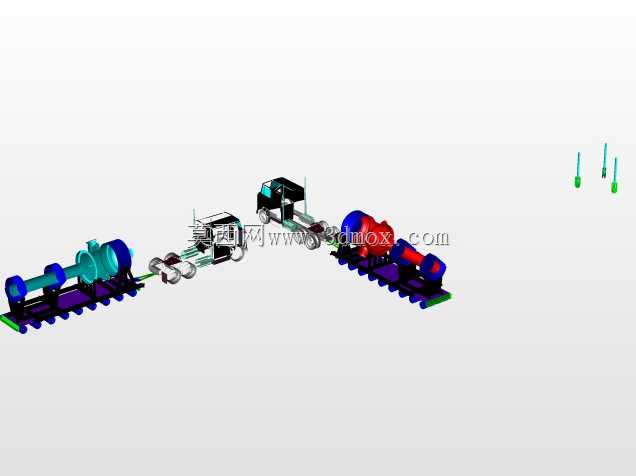

　　这套装置主要应用于石油化工、大型电站等领域的重型立式设备安装场景，针对冷却器这类大吨位、高安装位的塔器类部件，解决传统吊装设备在狭窄作业面、超高顶升行程下的施工适配问题。整套结构以钢绞线千斤顶作为核心顶升动力单元，配套设计了专用的承载托架、导向定位结构以及设备固定支座，能够在有限的厂区作业空间内，完成冷却器从地面预装位到高空安装位的垂直提升作业，无需占用大面积吊装站位场地，也规避了大型履带吊在复杂厂区内转场、站位的限制。从结构设计逻辑来看，整套装置优先考虑顶升过程的载荷均匀传递，千斤顶本体通过多根高强度钢绞线与底部承载基座连接，钢绞线沿顶升方向均匀排布，避免偏载导致的钢绞线受力不均；冷却器的夹持托架采用分体式抱箍结构，

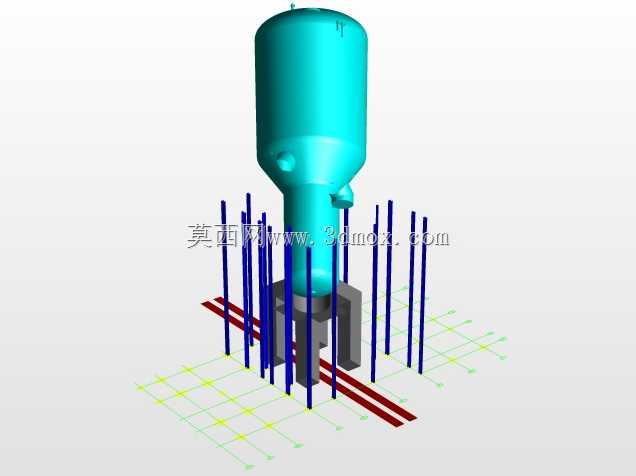

　　可适配冷却器筒体的变径段，夹持接触面设置了防滑缓冲垫层，既保证夹紧力足够传递顶升载荷，又避免夹伤设备筒体表面的防腐层。导向机构沿顶升行程全程布置，采用双侧滑动导向副，限制冷却器顶升过程中的水平摆动，将水平偏移量控制在安装允许的公差范围内，省去高空对接时的反复调整工序。装置的底部基座采用型钢焊接框架结构，可通过地脚锚栓与现场混凝土地面固定，也可搭配移位导轨实现小范围的水平位置微调，适配不同安装点位的位置偏差。顶升单元与冷却器的连接位置经过载荷校核，选在冷却器的加强筋环位置，避开筒体薄壁段，防止顶升过程中筒体发生局部变形。整套结构的安装边界充分考虑现场作业条件，基座的占地面积控制在常规设备安装平台的承载范围内，

　　顶升最大行程覆盖常见中型冷却器的安装高度需求，各模块化部件可拆分运输，现场通过螺栓拼接组装，无需大型焊接作业，缩短现场施工准备周期。在作业过程中，钢绞线千斤顶的同步控制系统可实时采集各点位的顶升位移与载荷数据，自动调整各千斤顶的顶升速度，保证整个冷却器在提升过程中始终保持水平状态，避免因倾斜导致的密封面错位、内部构件偏移等问题。托架下方还预留了管线避让空间，冷却器外接的工艺管线、仪表线缆可在提升前预先连接一段，随设备同步提升，减少高空配管的作业量。
