180吨级吊装作业用H型组合吊梁结构

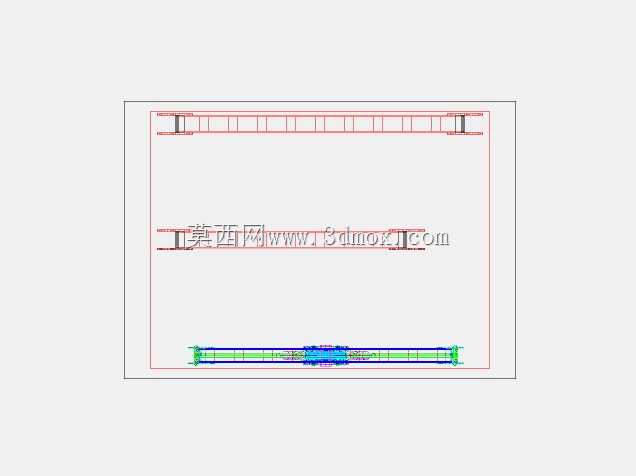

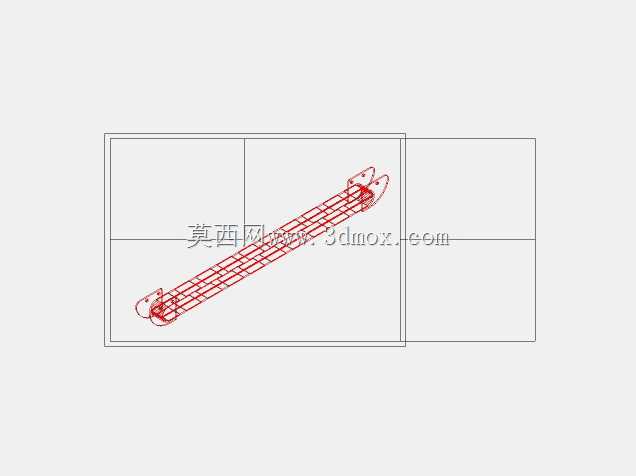

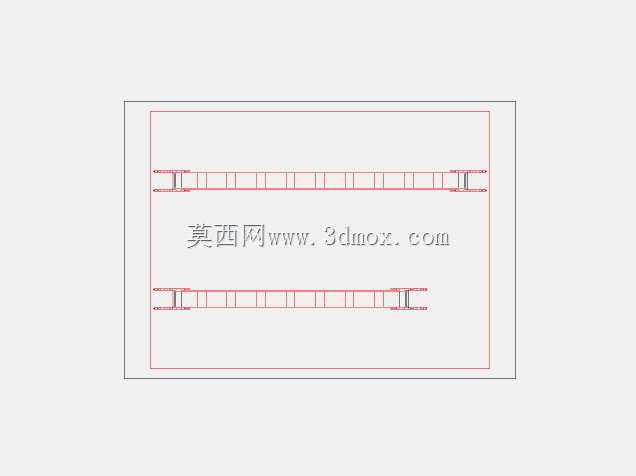

　　在重型设备吊装、大型钢结构分段转运、工业厂区重型模块安装的作业场景中，大吨位吊梁是平衡吊点载荷、避免被吊构件受侧向挤压变形的核心承载部件，这套180吨级吊梁采用H型钢作为主体承载梁结构，搭配300吨级吊装配套吊点结构，可适配双机抬吊、单机多吊点吊装的不同作业工况。从结构设计逻辑来看，吊梁主体沿长度方向设置等距排布的加强筋板，筋板与H型钢的翼缘、腹板采用全熔透焊接的连接形式，可有效抵消大吨位载荷下梁体产生的弯曲正应力与剪应力，避免梁体出现局部失稳变形。吊梁两端设置铰接式吊耳结构，吊耳孔位加工有高精度配合公差，可与卸扣、吊装钢丝绳索具实现无卡滞连接，铰接结构能够自动适配吊装过程中索具的角度变化，避免吊耳部位出现附加弯矩导致的应力集中。

　　从受力仿真的结果来看，梁体在额定180吨载荷下，最大应力集中区域出现在吊耳与梁体连接的过渡段，该区域通过圆弧过渡、加厚补强板的设计，将峰值应力控制在材料许用应力范围内，梁体最大挠度满足起重作业规范中对吊具刚度的要求，不会因过度形变导致被吊构件出现吊装偏移。在安装边界适配方面，吊梁的吊点间距可根据被吊构件的实际吊点位置进行匹配调整，梁体长度方向预留的多组吊点安装位，可覆盖不同宽度规格的重型构件吊装需求，无需额外制作过渡连接工装即可直接投入作业。梁体截面尺寸经过载荷迭代计算，在保证额定承载能力的前提下尽可能控制结构自重，降低起重设备的无效载荷占比，提升吊装作业的有效载荷利用率。

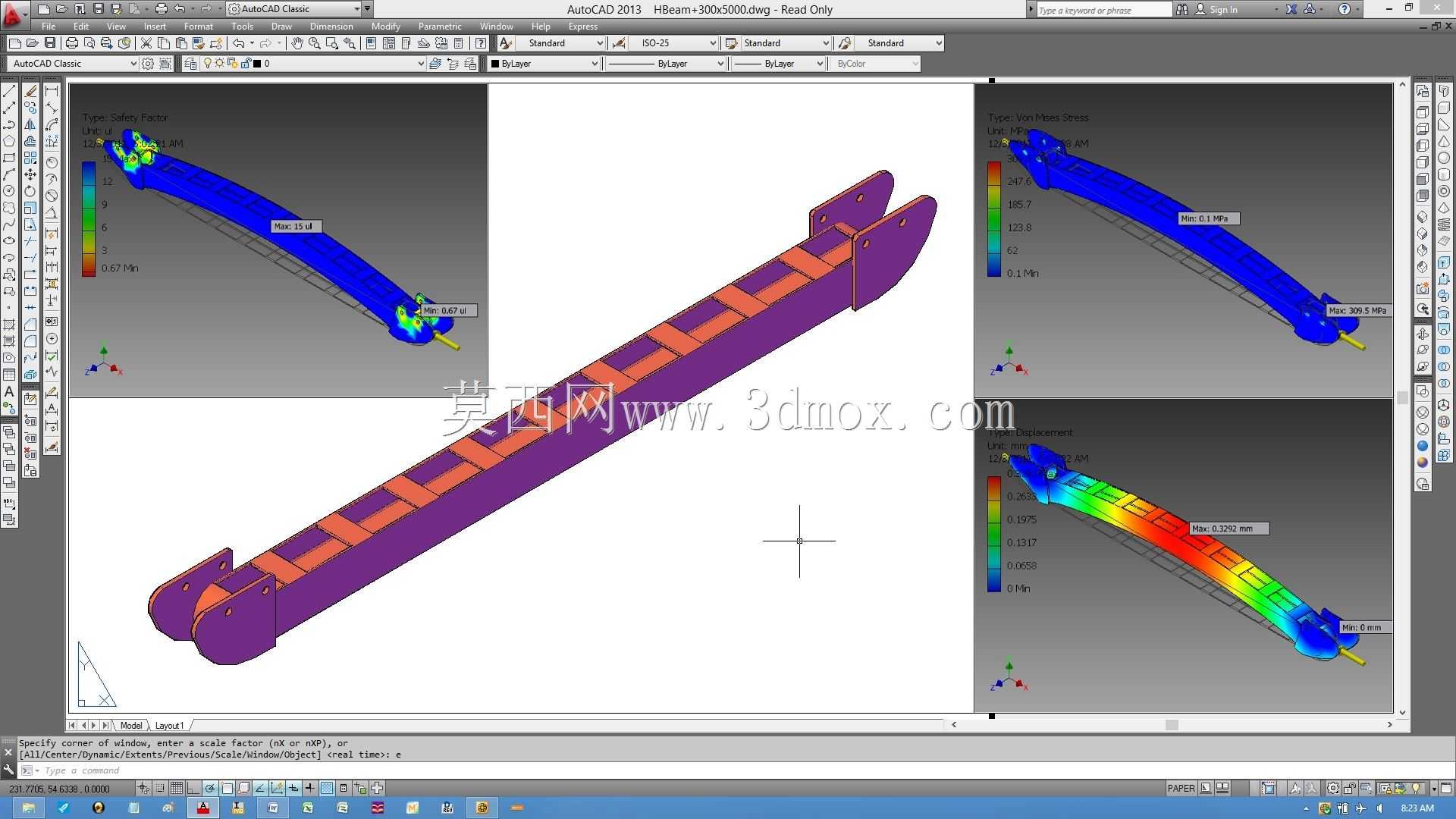

　　吊梁表面的受力色阶仿真结果可直观呈现不同载荷下的应力分布规律，为现场作业人员的载荷管控、日常结构探伤检测的重点区域划定提供明确参考，在长期重复使用过程中，可针对高应力区域重点排查焊缝裂纹、结构形变等安全隐患，保障大吨位吊装作业的结构可靠性。
