立式MC简易工装模具结构设计方案

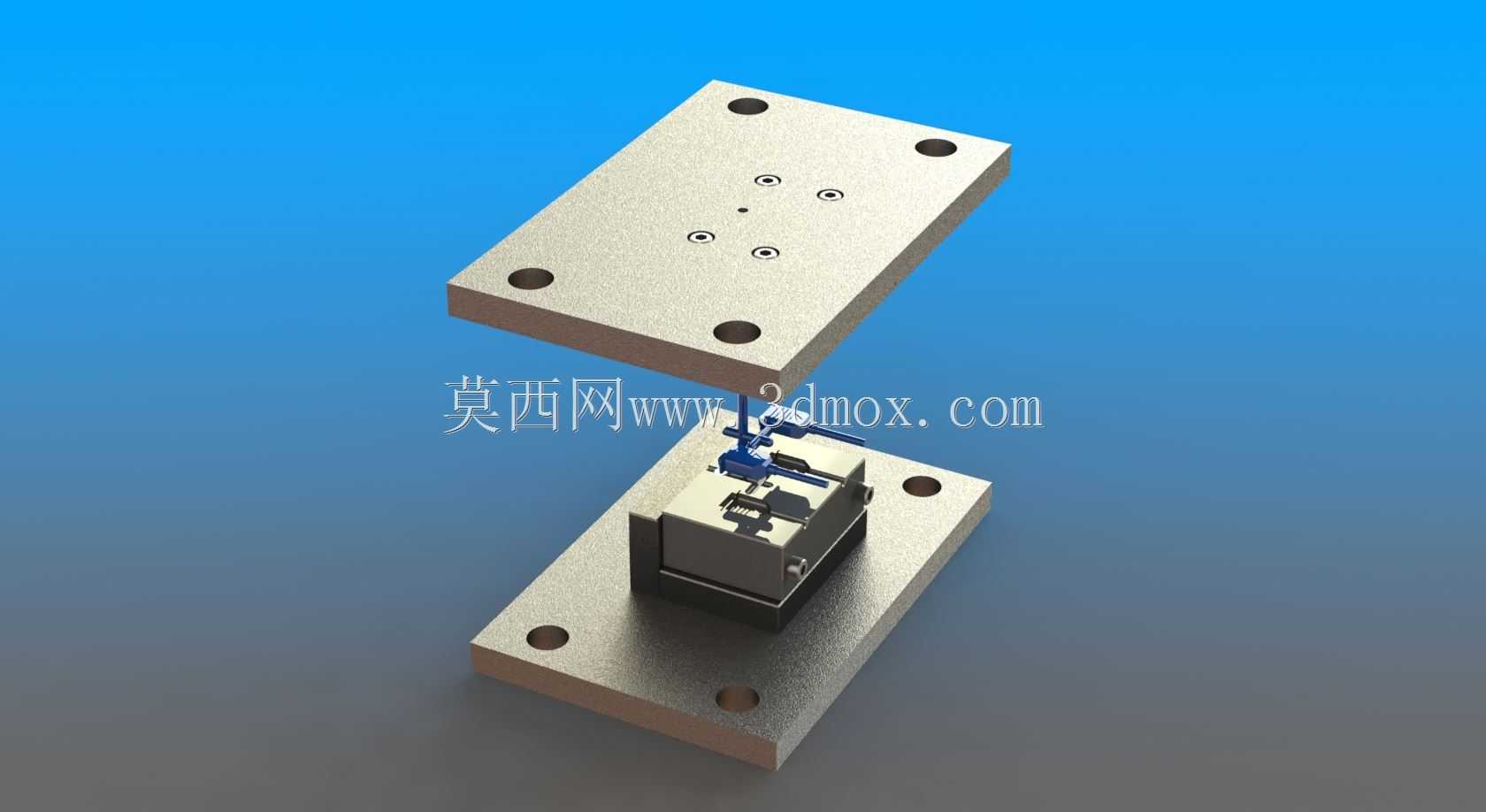

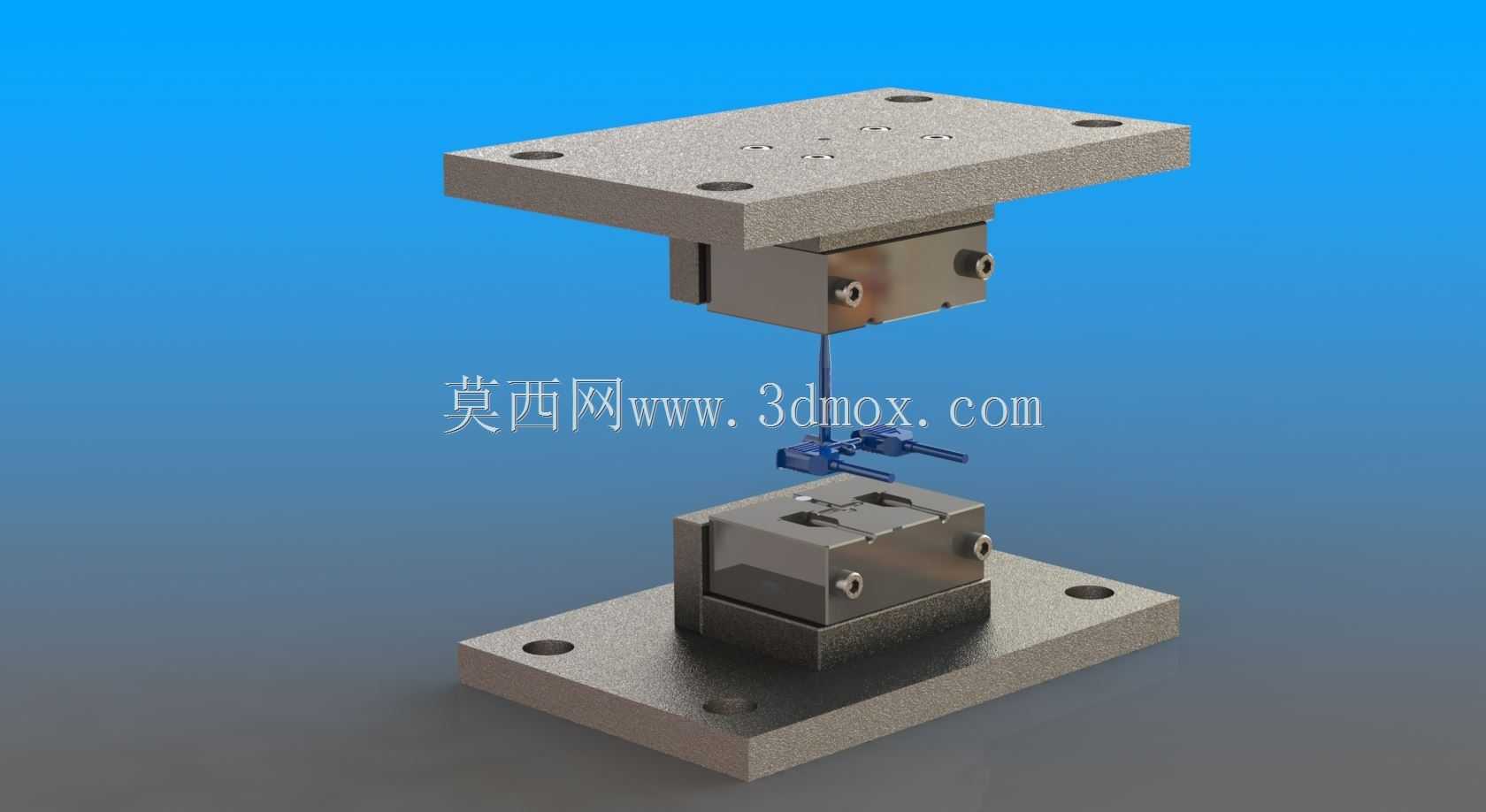

　　这套立式简易模具主要适配小型立式加工中心的小批量零件加工装夹需求，在精密零部件试制、小批量定制生产场景中，可替代复杂专用夹具完成工件的快速定位与压紧，减少工装准备周期，适配多品种小批量的柔性加工需求。整套结构采用上下分体式模架设计，上模为带定位孔的压板结构，四个角位设置安装沉孔，可直接通过内六角螺栓固定在加工中心主轴侧的辅助安装架或者简易冲合架上，上模表面的四个小型定位销孔对应工件的定位基准，合模时可精准对齐下模的定位组件，避免装夹错位。下模部分采用带安装孔的基座结构，基座四角同样设置贯穿安装孔，可直接固定在加工中心T型槽工作台上，无需额外制作转接板，基座中部设置工件容纳槽，槽体尺寸适配待加工小型零件的外形轮廓，

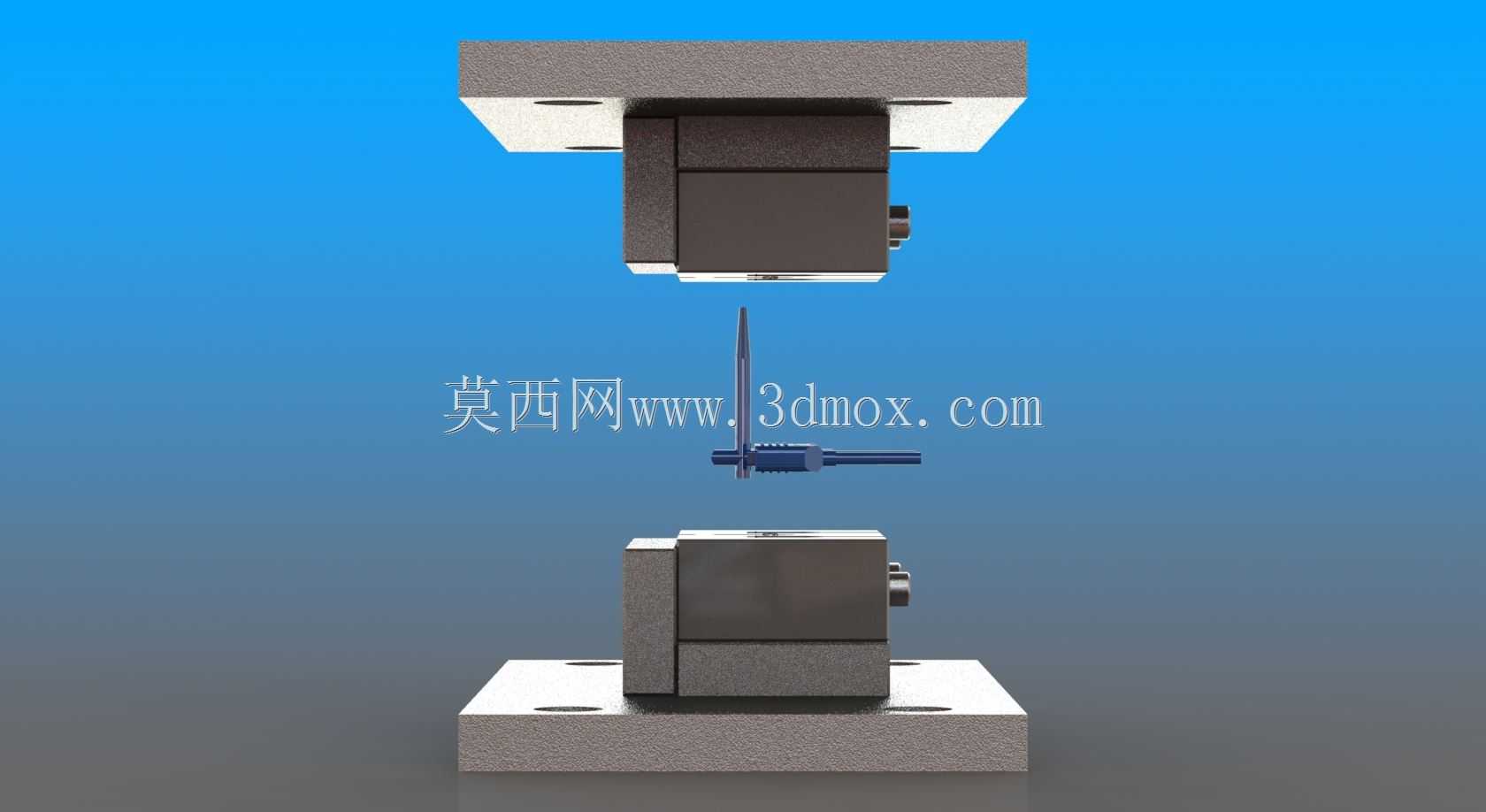

　　槽侧设置弹性压紧组件，可在合模前完成工件的预固定，防止工件放置时偏移。设计时优先考虑了加工边界的适配性，上下模合模后的总高度控制在立式加工中心常用的Z轴行程范围内，模架整体长宽尺寸适配常见的小型MC工作台装夹范围，不会超出行程导致加工干涉。上下模的导向采用边角定位柱配合，没有使用复杂的导柱导套结构，降低了加工制作成本，同时在小载荷的简易加工、压合作业中完全能满足导向精度要求。上模的压板工作面做了平面度精磨处理，保证合模时压力均匀分布在工件表面，避免工件局部受压变形。下模的容纳槽侧壁预留了排屑缺口，加工产生的切屑可顺着缺口排出，不会堆积在槽内影响工件定位精度。整套结构没有复杂的运动组件，拆装维护十分便捷，

　　更换不同工件时仅需更换中部的定位镶块即可，无需重新制作整套模架，大幅降低了小批量生产的工装投入成本。在实际使用中，这套模具不仅可用于立式加工中心的工件装夹，也可适配小型台式压力机完成简单的压装、冲切作业，通用性较强。模架的所有安装孔位均采用标准螺栓尺寸设计，可直接使用车间常用的标准紧固件完成安装，无需定制特殊规格的连接件。上下模的材质选用常用的45号钢即可满足使用需求，经调质处理后可获得足够的刚性，承受常规加工与压合载荷，不会出现变形问题。
