手动推拉平板流道夹持工装结构

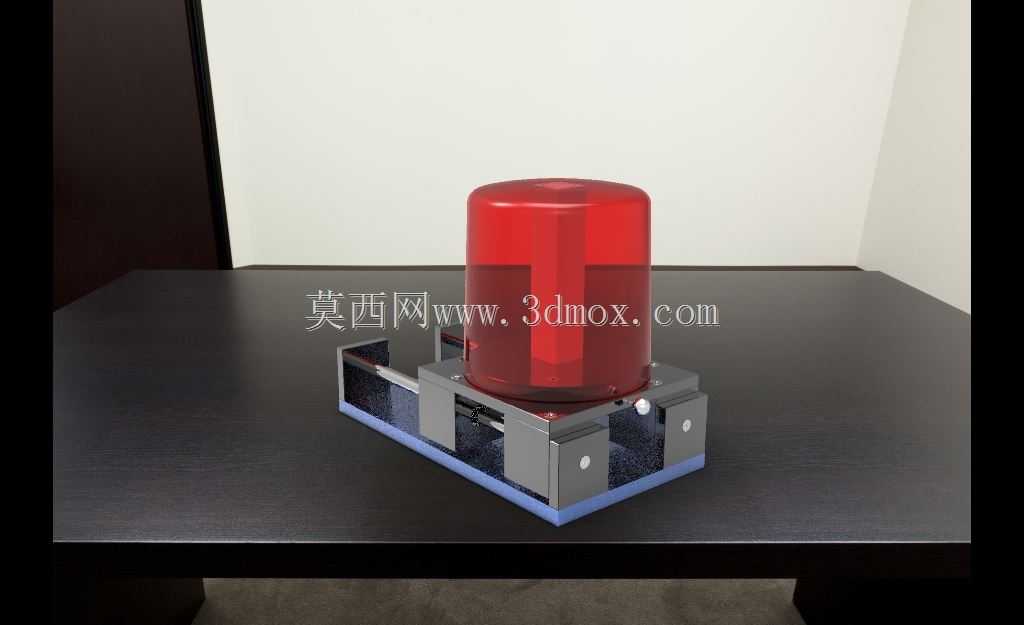

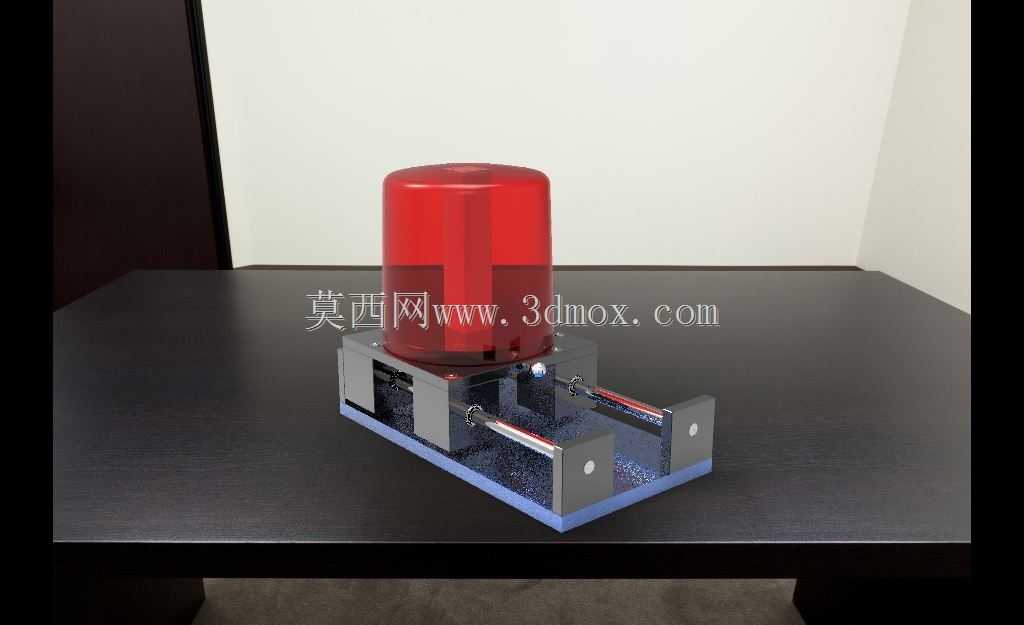

　　这套手动推拉式平板流道夹持结构，主要面向小批量试制、实验室流体测试场景下的平板类流道件快速装夹需求，在微流控芯片试制、小型流体阀组测试、平板换热元件性能验证这类需要频繁更换测试样件的场景中，能大幅降低装夹辅助时间，避免传统螺栓压紧方式带来的样件拆装效率低、压紧力不均导致的流道密封失效问题。结构核心以底部一体化铣削成型的安装基座为承载主体，基座两侧设置平行导向支撑座，两根光轴导轨平行固定在支撑座的同轴安装孔内，作为推拉滑台的运动导向基准，导轨与支撑座的配合采用H7/h6小间隙配合，既保证滑台推拉时无卡滞，也能控制滑台的径向窜动量在0.02mm以内，满足平板流道的对位精度要求。滑台部分采用分体式压块设计，

　　两个滑动压块分别穿套在两根导轨上，压块与导轨之间设置自润滑铜套，长期手动操作也不会出现磨损卡滞的问题，压块朝向流道安装位的端面加工有定位止口，平板流道件放置在基座中间的安装平面上时，只需手动推动两侧压块沿导轨滑移，即可通过止口卡住流道件的两侧边缘，完成快速定位夹紧，压块上设置的快锁旋钮可以在夹紧到位后快速锁定滑台位置，无需额外工具操作。基座上方预留的标准安装位，可以适配不同规格的警示、状态指示类元件，图中配置的红色柱状警示件，可在流道测试出现压力超限、介质泄漏等异常时提供直观的状态提示，安装接口采用通用的圆柱面定位加侧面顶丝锁紧结构，可根据实际使用需求更换不同类型的状态指示元件。从安装边界来看，整套结构的基座底面为完整平面，

　　可直接通过螺栓固定在标准光学平台、测试工作台台面上，基座四周预留的安装沉孔间距符合通用工装的安装孔位规范，不需要额外制作过渡连接板即可完成固定。整体结构没有采用复杂的气动、液压驱动元件，完全依靠手动操作完成装夹动作，对使用场景的气源、电源配套没有要求，在没有动力配套的临时测试工位、野外试验场景下也能正常使用，结构所有外露零部件均做了发黑防锈处理，长期接触测试环境中的水汽、少量介质溅射也不会出现锈蚀卡滞的问题。设计过程中特意控制了压块的行程范围，单根导轨上的滑台有效行程为60mm，可兼容宽度在80mm到180mm之间的不同尺寸平板流道件，基座中间的安装平面加工有0.1mm深度的沉台，放置流道件时可以起到预定位作用，

　　即使操作人员没有丰富的装夹经验，也能快速将流道件放到正确的装夹位置，压块的压紧面粘贴有0.5mm厚度的丁腈橡胶垫，夹紧时既可以增加摩擦力防止流道件滑移，也能避免刚性压块直接接触流道表面造成工件表面压伤，尤其适合亚克力、玻璃这类脆性材质的平板流道件装夹使用。
