铰孔工序专用气动压紧铰刀夹具结构

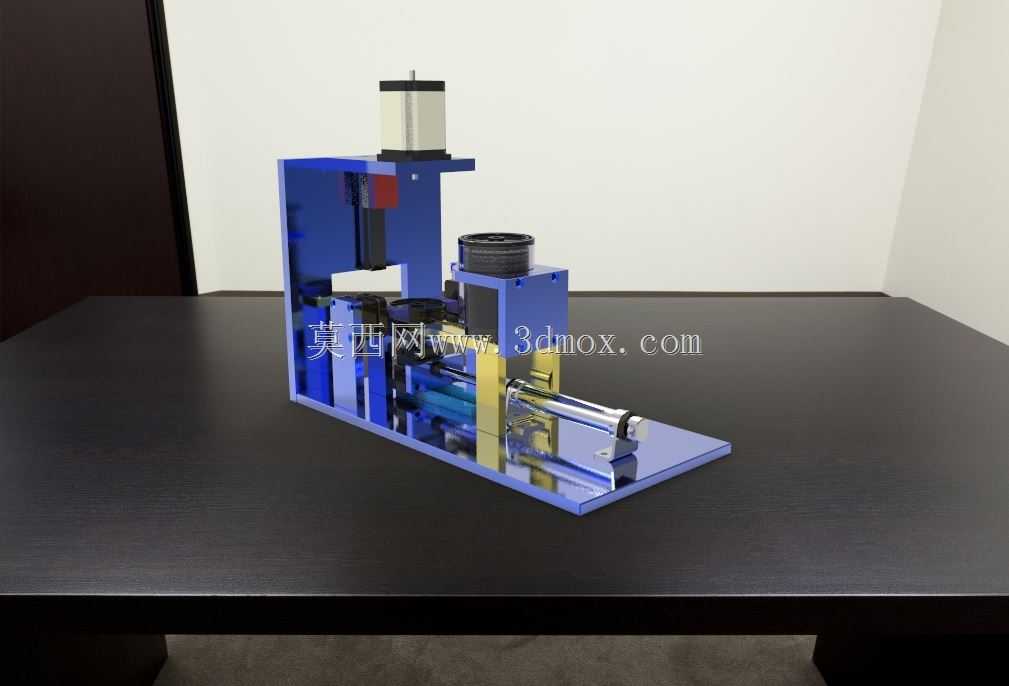

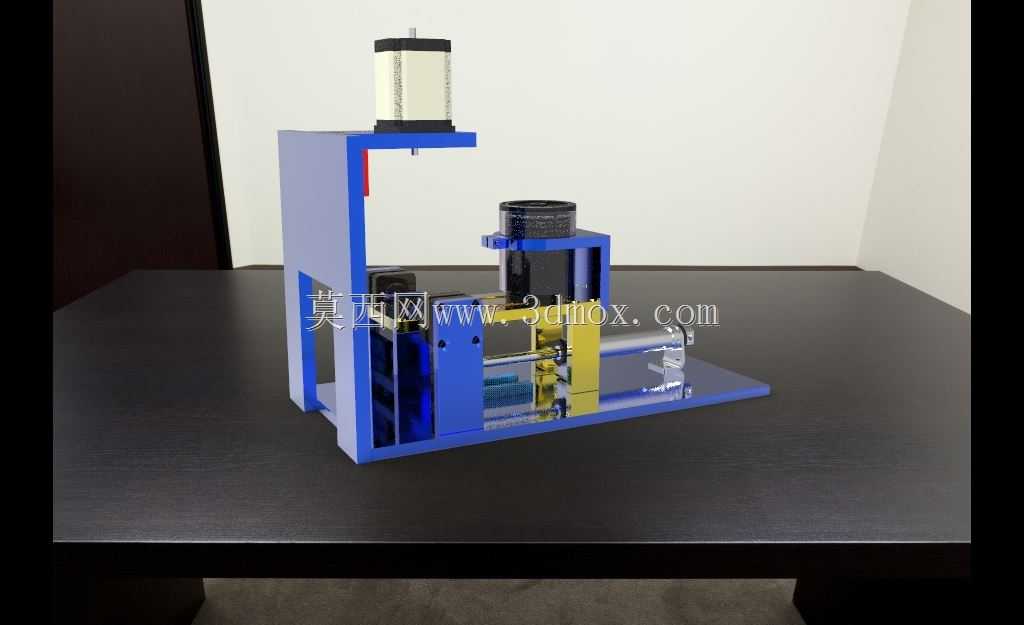

　　这套铰刀夹具主要面向机加工车间的铰孔精加工工序设计，适配立式加工中心、专用铰孔机台的装夹需求，核心作用是在铰刀进给切削过程中，对工件提供稳定的刚性压紧与精准定位，避免铰削过程中工件出现位移、振颤，保障铰孔的尺寸精度、圆柱度与表面粗糙度达标。从结构布局来看，整套夹具采用底板安装式设计，底部平整的安装基板可直接通过T型螺栓固定在机床工作台面上，安装边界预留了足够的螺栓穿装空间，无需额外制作过渡连接板即可适配常规尺寸的机床工作台，整体横向占用空间控制在小型工装范畴，不会过多占用台面上的其他工位布置空间。夹具的动力执行部分采用立式气缸搭配水平辅助顶紧的复合结构，立式气缸布置在夹具主体的上部，输出轴垂直向下运动，

　　可直接对工件的上表面施加均匀的压紧力，压紧行程根据常规铰孔工件的装夹高度差设计，可适配一定尺寸范围内的不同厚度工件，无需频繁调整压头高度；水平方向布置的顶紧气缸可从侧面对工件施加辅助抵紧力，抵消铰刀进给过程中产生的径向切削力，避免工件受径向力出现侧移，这一设计在加工薄壁类、易变形工件时优势尤为明显，可有效减少装夹变形带来的孔形误差。定位部分采用模块化定位块设计，定位基准面经过精加工处理，平面度控制在工装设计的公差范围内，可根据不同工件的外形更换对应的定位镶块，无需改动夹具主体结构即可快速切换加工品类，适配多品种小批量的铰孔加工场景。夹具的主体框架采用板式拼接结构，各连接部位通过销钉定位、螺栓锁紧，整体刚性充足，

　　可承受铰削过程中的持续切削振动，不会出现框架松动导致的精度漂移。气路走线全部内嵌在夹具主体的空腔内，外部无裸露气管，可避免加工过程中切削液、铁屑飞溅对气路造成损坏，同时也减少了气管与刀具、工件发生干涉的风险。压头部位采用可更换的软质接触端头，既可以保证压紧力的有效传递，又不会在工件表面留下压痕，适配表面质量要求较高的精加工工件。在实际使用场景中，这类夹具可替代传统的手动螺旋压紧夹具，大幅降低操作人员的装夹劳动强度，单工件装夹耗时可缩短六成以上，同时压紧力可通过气源压力精准调节，避免手动压紧力不均导致的装夹误差，尤其适合批量铰孔工序的连续生产作业，可有效稳定加工质量，降低人工装夹的不确定性对成品精度的影响。
