立式机油冷却压缩换热组件结构设计

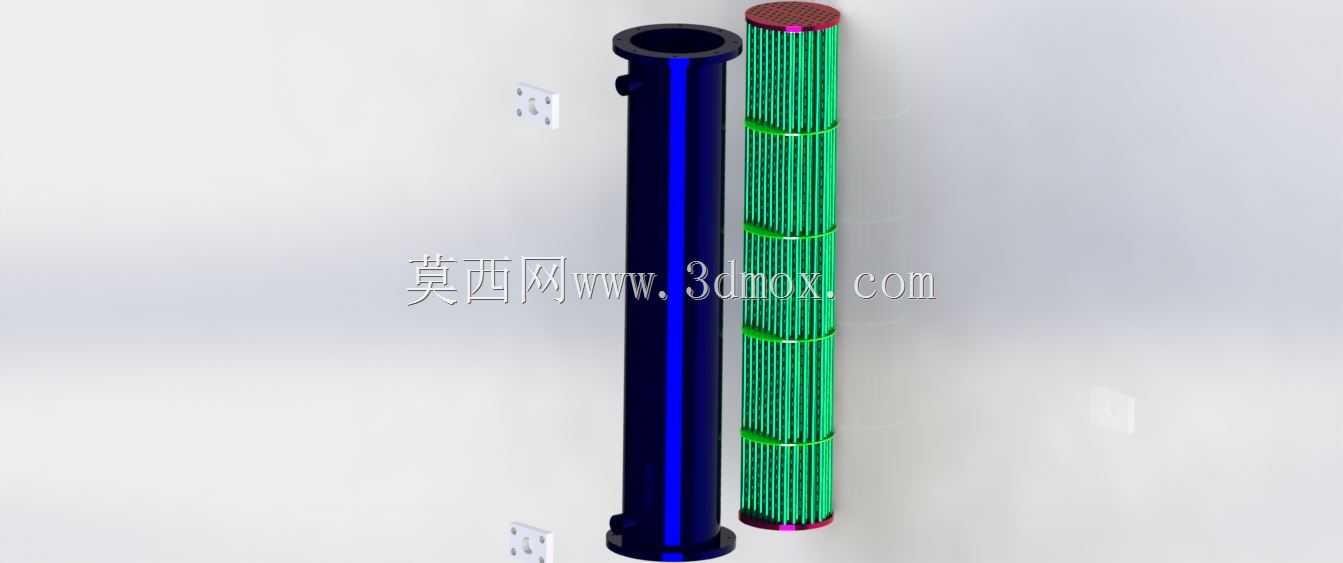

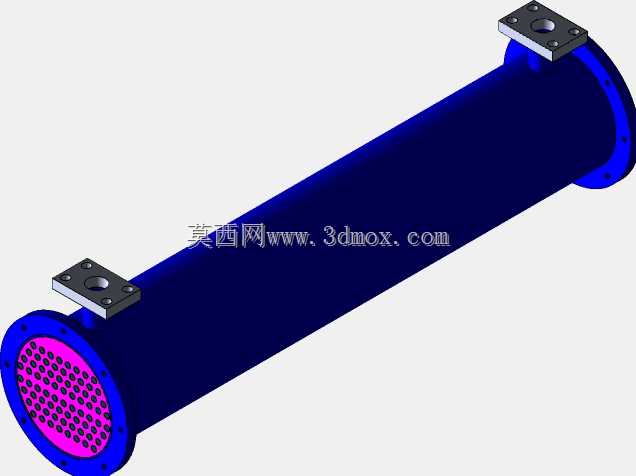

　　这套换热压缩组件主要面向内燃动力设备的润滑回路温控场景，在重载工程机械、固定式柴油机组、船舶辅机动力舱这类持续高负荷运行的工况下，润滑油持续在摩擦副表面循环带走热量，一旦油温超出许可区间，油膜粘度会快速下降，轻则加剧轴瓦、活塞环等运动副的磨损，重则引发润滑油碳化失效造成设备拉缸、抱轴等恶性故障，这套组件就是嵌入在润滑回路的旁路温控单元，完成高温润滑油的热量置换，把油温稳定在设计许可的工作区间。从结构组成来看，整套组件分为两个核心装配单元，一侧是带侧置接口的立式承压外筒，筒身采用等径直管结构，上下端做了法兰密封结构设计，侧部的油液接口采用径向开孔焊接补强，适配现场油路的硬管连接布局，安装时可以直接通过法兰端与机组底座的预留支架固定，

　　不需要额外设计复杂的转接工装，外筒内部预留了足够的流道缓冲区，避免高速油液直接冲击内部换热元件造成冲蚀损伤。另一侧是多段堆叠的褶皱式换热芯体，芯体采用分层箍紧的结构设计，每间隔一段距离设置环形加固箍，避免长期受油液冲击出现芯体变形、褶皱倒伏的问题，芯体上下端采用密封端盖定位，装配时可以直接从外筒上端开口整体推入，配合端面密封圈完成静密封，后期维护更换芯体时不需要拆解整个油路管线，只需要拆开上端法兰盖即可抽出芯体完成更换，大幅压缩现场运维的停机时长。设计阶段针对安装边界做了适配优化，整套组件的径向占用空间控制在窄幅区间，适合动力舱内部管线密集、安装空间局促的场景，立式安装的布局可以让油液在筒内自下而上流动，自然排出回路内裹挟的空气，

　　避免气阻造成的换热效率下降、油路供油压力波动问题。芯体的褶皱结构大幅拓展了换热接触面积，在有限的筒身容积内实现更高的换热效率，不需要额外增大筒体直径就能满足大流量润滑油的冷却需求，外筒的壁厚选取充分考虑了油路的工作压力波动，预留了足够的安全余量，应对机组启停、负载突变时的油压冲击不会出现筒体变形、焊缝渗漏的问题。在流道设计上，油液从侧部接口进入筒体后，会沿筒壁与芯体之间的环形间隙均匀分布，透过多层褶皱换热结构完成热量置换后从上端出口流出，整个流道没有突兀的变径、直角转向结构，尽可能降低油液流动的阻力损失，避免因为加装冷却组件造成整个润滑回路的供油压力下降，影响运动副的润滑效果。
