窄空间作业用迷你便携式车床结构设计

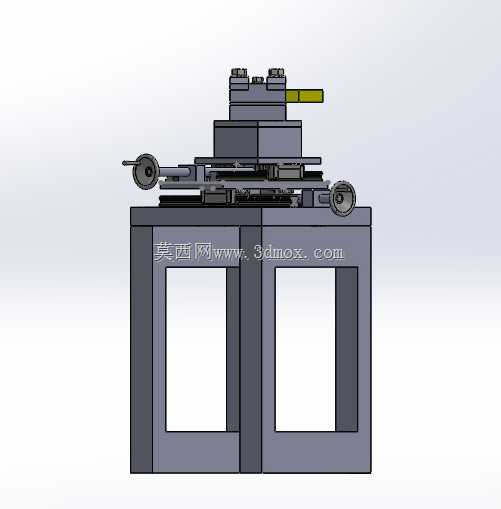

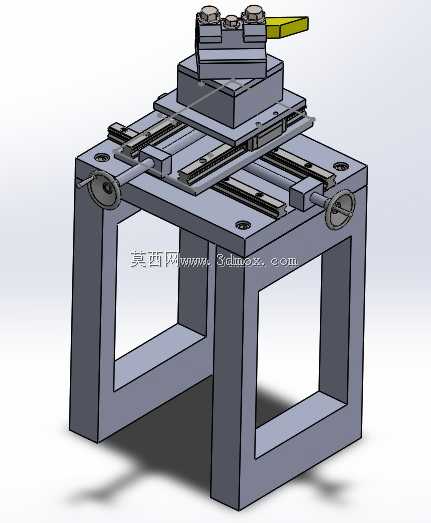

　　这款小型车削设备的设计初衷，是解决常规机床无法覆盖的狭窄作业区域加工需求，在设备维保、现场抢修、狭小工位零件加工等场景中，大型固定式车床受安装空间、转运条件限制无法进场，这类紧凑型便携车削单元就能发挥核心作用。从结构布局来看，设备采用双立柱柜式支撑底座，底座预留的中空腔体既可以收纳配套加工辅具、备用车刀与小型量具，也能作为配重结构降低整机重心，减少车削作业时的振动幅度，底座底部的支撑边界经过尺寸校核，整体占地宽度控制在0.8米以内，深度不超过0.6米，不需要专门的混凝土安装基础，放置在平整的工作台面甚至硬质地面上，调整底部支撑脚水平后即可开展作业，完全适配临时作业点、狭小维修间、流动维保工位的空间限制。

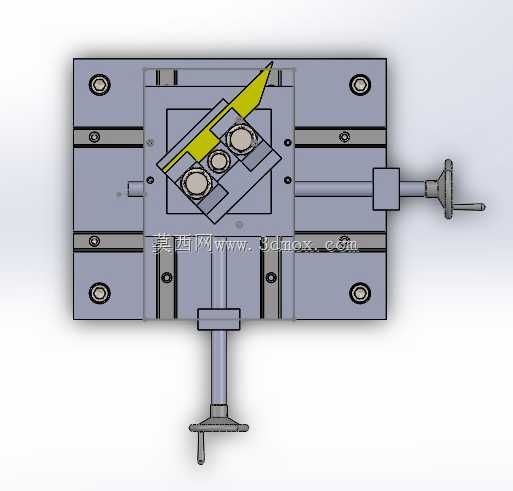

　　设备的进给系统采用手动与微调结合的结构，横向拖板配备手轮进给机构，刻度盘分辨率达到0.02毫米，可满足小尺寸零件的精车需求，纵向导轨采用淬硬钢材质，耐磨性能经过表面硬化处理，日常加工有色金属、低碳钢类小零件时能保证长期精度稳定。主轴箱部分采用紧凑化齿轮传动布局，在保证足够输出扭矩的前提下压缩了轴向尺寸，顶部的夹紧机构可快速装夹直径100毫米以内的棒料工件，侧面伸出的操作手柄可实现主轴启停与转速切换，不需要额外连接复杂的控制管线，接入常规工业用电即可启动运行。

　　从实际使用场景出发，这款设备可完成小轴类零件的外圆车削、端面车平、小尺寸螺纹车削、倒角去毛刺等常规车削工序，在管道维修现场可对损坏的管端接头进行现场修复加工，在小型加工门店可承接单件小批量的非标小零件制作，在教学实训场景中也可作为金工实习的入门实操设备。设计过程中特意简化了不必要的冗余结构，所有操作部件都布置在操作人员伸手可及的范围内，不需要大动作移位即可完成装夹、进给、退刀全流程操作，整机重量控制在单人可借助小型搬运工具转运的范围内，可随维保车辆转场到不同作业点，填补了大型固定式机床与手持式加工工具之间的设备空白，针对狭窄区域的加工需求做了专门的结构优化，避免了常规机床体积过大无法进场、手持加工工具精度不足的痛点。
