立式钻孔机操作控制结构三维设计

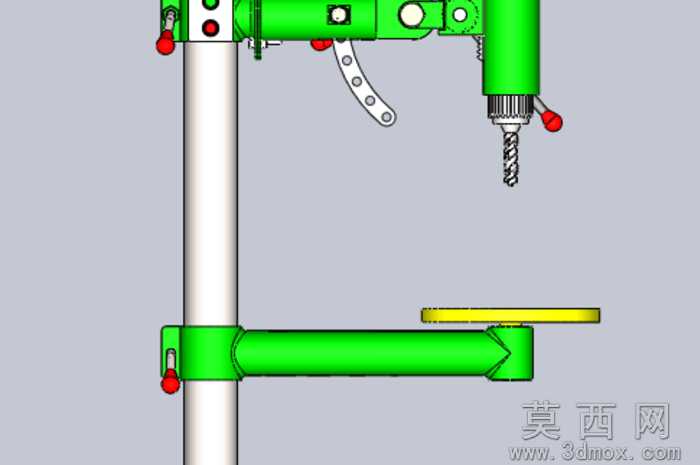

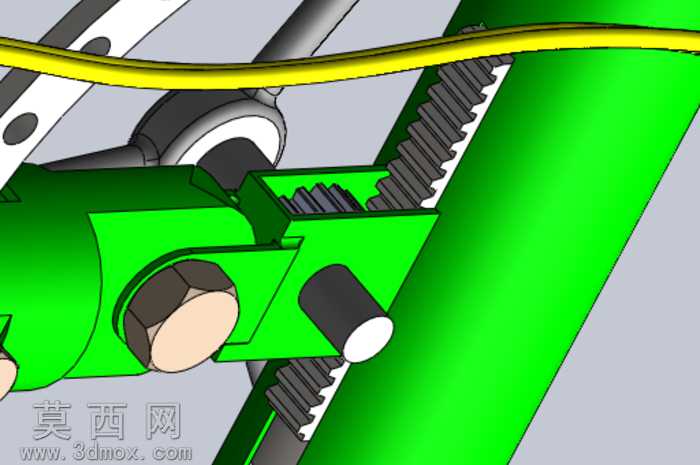

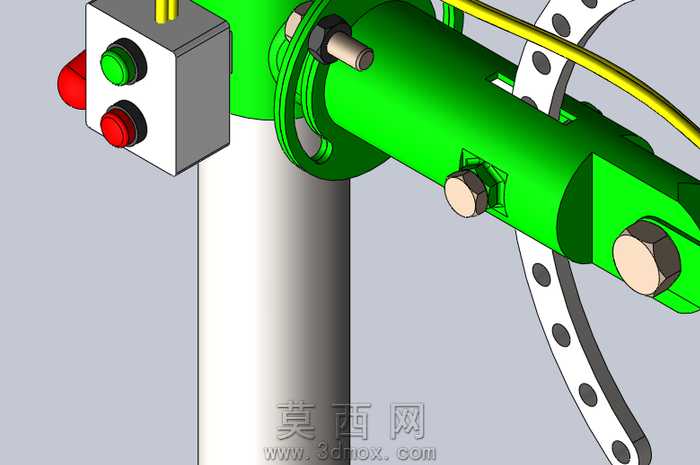

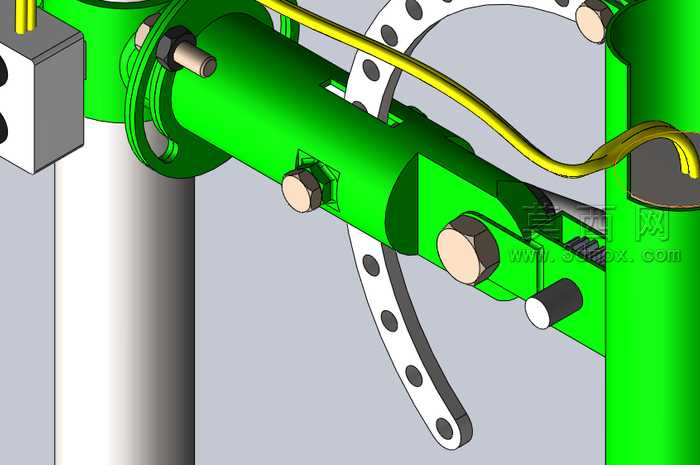

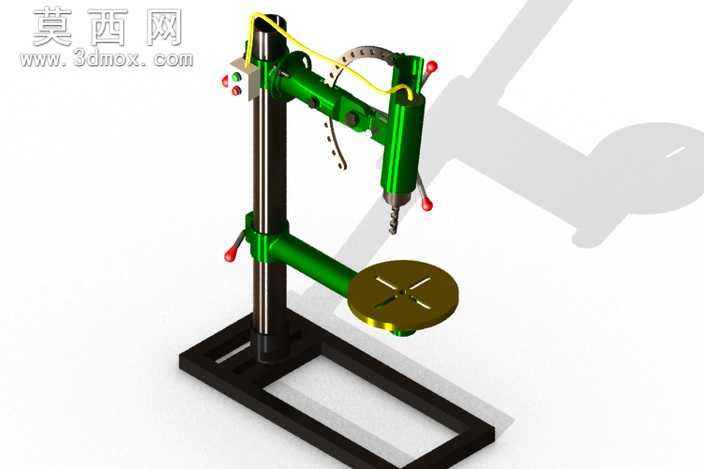

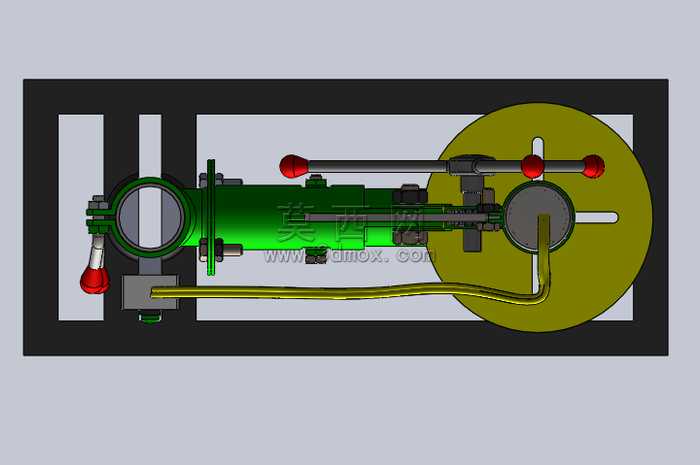

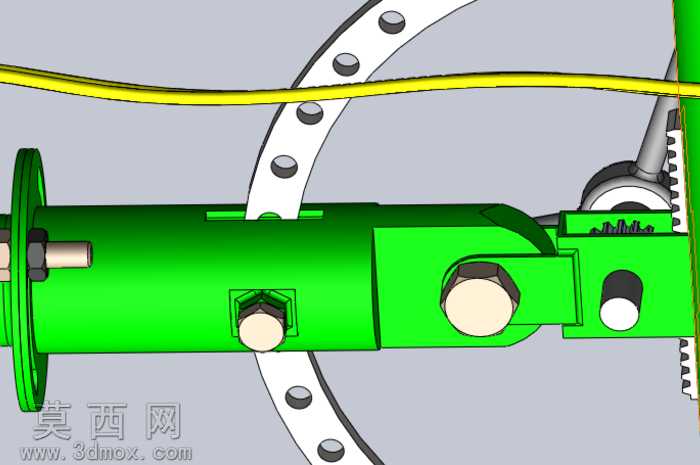

本作品为立式钻孔机的三维结构设计，建模阶段依托SolidWorks平台完成全参数化零件搭建与装配约束，首先对设备的核心执行主体进行建模，绿色的主轴进给主体采用拉伸、凸台切除等特征完成外形与内部安装位的构建，表面的螺栓紧固结构通过标准件库调用后完成同轴心、重合配合，还原真实设备的紧固件排布逻辑，侧面的锁紧螺母、调节螺栓均按照实际机械加工的装配关系设置约束，保证各部件的相对运动逻辑符合钻孔作业的进给调节需求。操作控制盒部分单独完成零件建模，灰色盒体采用薄壁特征生成壳体结构，表面的红绿控制按钮分别通过旋转凸台、圆角特征完成外形构建，红色急停按钮、绿色启动按钮的分层结构清晰还原，按钮与盒体的安装孔采用间隙配合约束，还原电控操作部件的真实安装状态。设备的支撑立柱采用圆柱拉伸特征生成，表面做哑光金属质感的材质赋予，绿色主体部分赋予亮面工程塑料质感的材质，螺栓等金属紧固件赋予镀锌金属材质，控制盒的按钮分别对应红色、绿色的哑光塑胶材质，黄色走线部分赋予柔性线缆的橡胶材质，不同部件的材质区分清晰，能够直观呈现设备各部分的材质属性与视觉特征。结构设计上，在主轴主体旁设置带孔的弧形调节齿盘，用于钻孔作业的角度调节与位置锁定，线缆沿主体外侧排布，还原设备实际的走线布局，控制盒布置在操作人员易触碰的立柱侧方，符合立式钻孔设备的人机操作逻辑。整体装配过程中完成了干涉检查，排除了各部件在运动调节过程中的碰撞问题，各连接部位的配合关系符合机械设计的装配规范，既还原了钻孔机的核心作业结构，也完整呈现了操作控制端的布局设计，能够直观展现立式钻孔设备的整体构造与操作端设计逻辑，为同类钻孔设备的结构优化、教学演示提供直观的三维参考。
