自行车车把把带锁紧固定结构概念设计

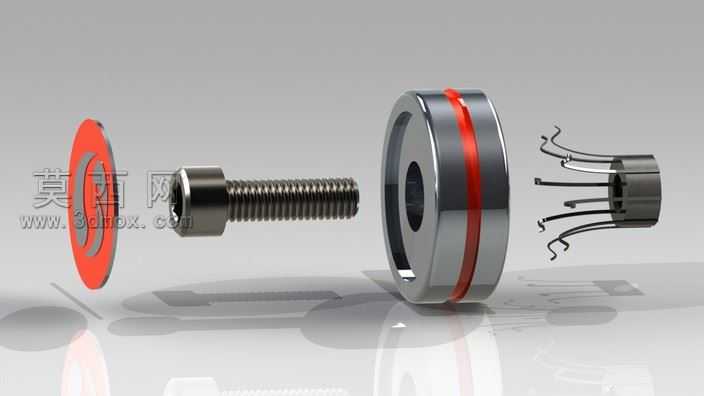

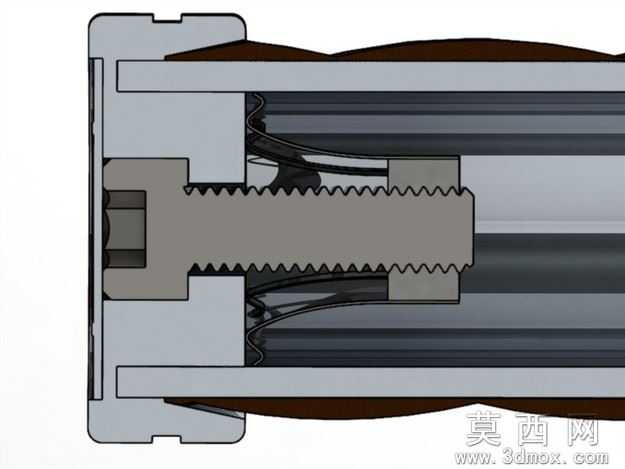

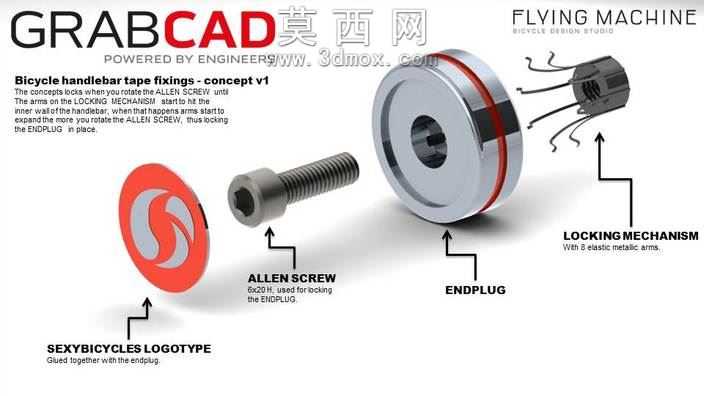

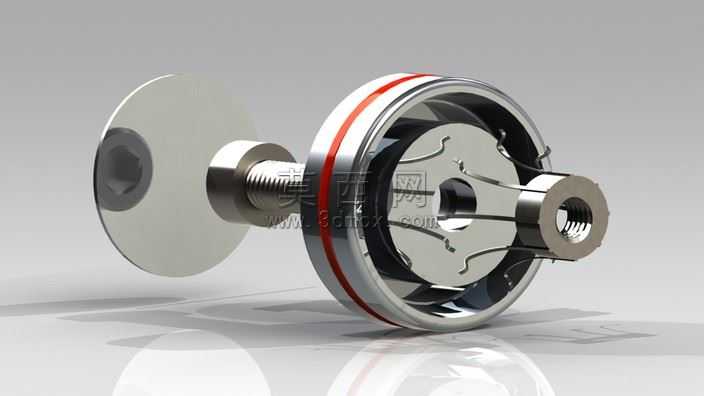

本作品为自行车车把把带锁紧固定结构的概念设计方案，全程通过三维建模软件完成全流程设计搭建，首先针对传统把带端塞安装后易松动、拆卸维护不便的痛点展开设计构思，在建模阶段先完成整体结构的参数化草绘，明确各组件的装配基准与配合公差，依次构建内六角圆柱头螺钉、带弹性金属臂的锁紧机构、端塞主体以及配套品牌标识件的独立三维模型。建模过程中对锁紧机构的弹性金属臂做了重点结构优化，通过参数化调整臂的厚度、弯折角度与展开行程，确保当拧紧内六角螺钉时，螺钉推进过程会逐步撑开锁紧机构的弹性金属臂，让臂体紧密贴合车把内壁，实现涨紧固定的效果，螺钉锁止越紧，金属臂的涨紧力越强，最终将端塞牢牢锁止在车把端部，完全避免传统端塞易脱落的问题。材质渲染阶段针对不同零件匹配对应材质属性，内六角螺钉赋予哑光合金钢材材质，还原标准紧固件的金属质感与表面处理效果；锁紧机构与端塞主体分别赋予工程塑料与哑光金属材质，区分不同零件的材质差异；品牌标识件采用亮面红色塑料搭配白色浮雕logo，还原品牌标识的视觉效果。整体装配完成后通过渲染器调整光影角度，生成爆炸视图清晰展示各零件的装配关系与工作原理，同时对结构做了装配干涉检查，确保各零件运动行程内无卡滞、无干涉，该概念设计优化了传统把带端塞的固定逻辑，既提升了固定可靠性，也简化了安装与后期拆卸的操作流程，为自行车把端固定结构提供了新的设计思路。
