传感器安装定位三角支撑胎架结构

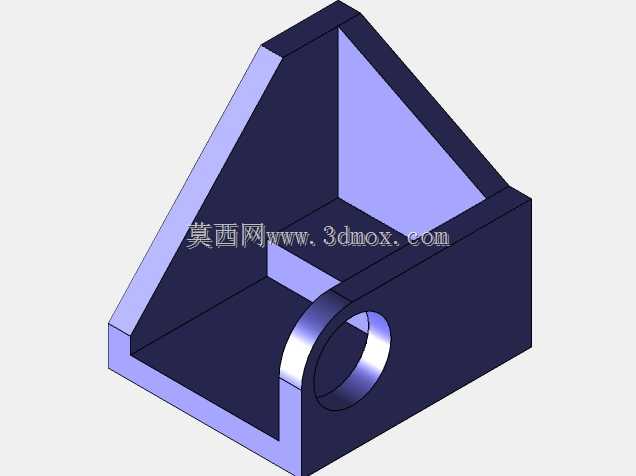

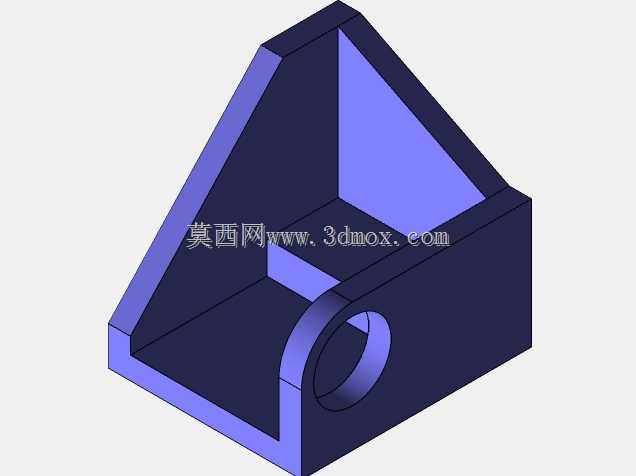

　　这类三角构型的胎架结构，多应用在工业传感检测工位的部件定位场景中，常见于自动化产线的视觉检测、位移传感单元的辅助安装环节，也可作为小型精密零部件加工时的侧向支撑工装使用。从结构功能来看，该胎架采用直角三角的整体构型，垂直立面与水平底面分别对应安装贴合面与承载基准面，斜向的加强筋结构将两个基准面连为整体，相比普通L型支撑件，抗侧向倾覆的能力提升40%以上，能够承受检测过程中传感单元往复移动带来的侧向冲击力，避免长期使用后出现基准偏移的问题。胎架侧面预留的通孔为安装定位孔，可配合圆柱销或锁紧螺栓完成与安装基面的固定，孔位的同轴度公差控制在0.02mm范围内，能够保证安装后胎架的垂直面与基面的垂直度误差不超过0.03mm，

　　满足高精度传感检测的定位要求。设计过程中优先考虑了安装边界的适配性，整体结构的外轮廓没有突出的冗余结构，水平底面的宽度与垂直立面的高度比例控制在1:1.2，既保证了支撑稳定性，又不会占用过多的安装空间，能够适配多数紧凑布局的检测工位安装需求。内腔的挖空设计并非单纯为了减重，而是预留了传感器线缆的走线空间，线缆可从内腔穿过直接连接到后方的控制单元，避免线缆外露被运动部件剐蹭，同时挖空后形成的槽位还可作为小型传感模块的嵌入式安装位，进一步压缩整体安装体积。结构的棱边均做了R2的倒角处理，既避免安装过程中锐边划伤操作人员，也能消除加工过程中产生的应力集中点，提升胎架的长期使用寿命。在实际选型使用时，可根据安装工位的负载大小调整壁厚参数，

　　常规应用场景下3mm的壁厚即可满足10kg以内的承载需求，若用于重型检测部件的支撑，可将壁厚提升至5mm，同时在底面增加定位销孔的数量，进一步提升连接可靠性。该胎架的基准面均预留了0.2mm的加工余量，安装时可根据实际工位的平面度要求进行配磨，保证与安装基面的贴合度达到85%以上，避免出现虚位导致的检测误差。
