检验夹具用带侧槽螺纹孔定位衬套

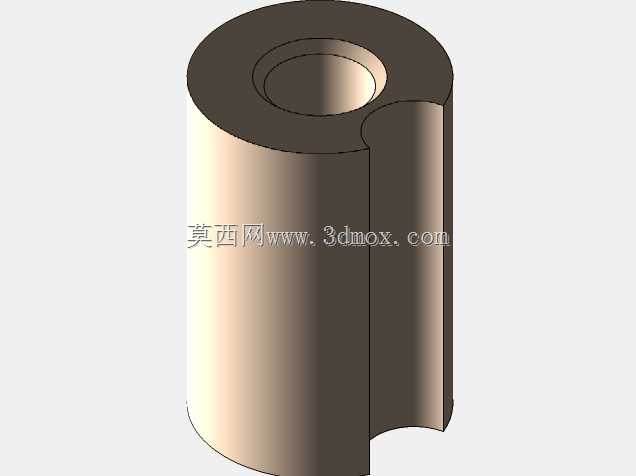

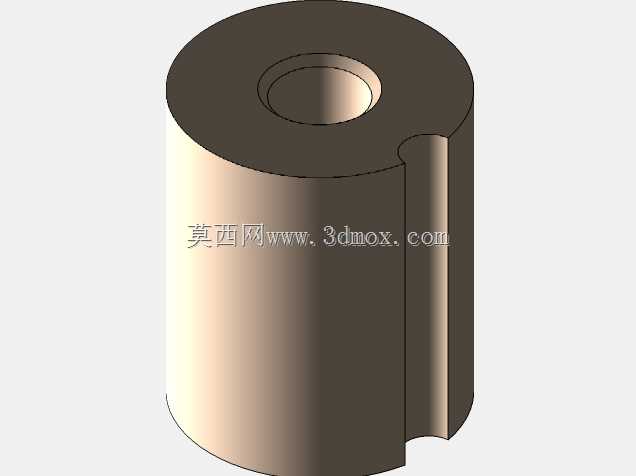

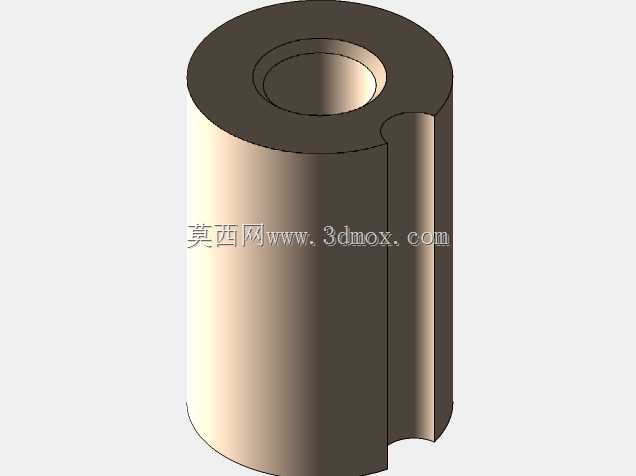

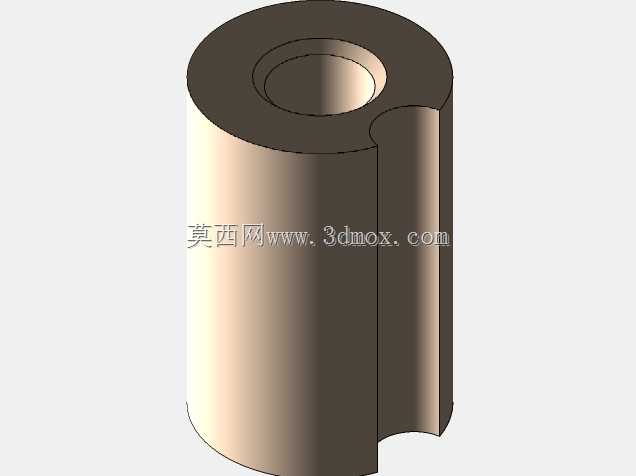

　　这款带侧开槽结构的衬套，是检验夹具定位系统里的核心适配零件，主要用在工件尺寸检测工位的定位销配套场景，承担定位销的导向、耐磨支撑以及快换定位的功能。在批量零件的尺寸检验工序里，检验夹具需要频繁插拔定位销来完成工件的装夹与拆卸，普通光孔衬套长期使用后容易出现内壁磨损、定位销卡滞的问题，这款衬套在侧壁开设了通长的侧槽，一方面可以在压入夹具安装板后，通过侧槽的微量形变补偿安装孔的加工公差，保证衬套与安装板的过盈配合牢固度，避免长期插拔定位销导致衬套松脱移位；另一方面侧槽可以存储少量润滑脂，减少定位销往复运动时的摩擦阻力，降低衬套内壁的磨损速率，延长整套定位组件的使用寿命。从结构设计来看，衬套整体为空心圆柱结构，内孔为光滑圆柱面，

　　与圆柱定位销采用间隙配合，配合公差控制在H7/g6区间，既保证定位销插拔顺畅，又能将定位间隙控制在检验精度允许的范围内，不会因为间隙过大导致工件定位偏移，影响尺寸检测的准确性。衬套的上端面做了微小的倒角处理，压装时可以顺利导入安装板的预制孔，避免压装过程中衬套端面或安装孔口出现崩边、毛刺。侧槽的开设位置避开了衬套的主要受力面，槽宽经过反复校核，既保证足够的形变补偿量，又不会因为开槽导致衬套整体刚性不足，在定位销承受工件侧向挤压力时出现变形。安装时需要将衬套垂直压入夹具安装板的对应孔位，压装到位后衬套上端面与安装板表面齐平，不会突出平面干扰工件的放置定位，下端面也不超出安装板背面，避免与夹具下方的其他机构产生干涉。在实际应用中，

　　这类衬套常配套圆柱定位销使用，用于箱体类、轴类零件检验时的孔位定位，能够统一不同批次夹具的定位基准，减少夹具维护时的配件更换成本，压装后不需要额外的紧固件固定，依靠过盈配合和侧槽的张紧力即可实现可靠固定，维护更换时只需要用冲子从衬套下端将其敲出，重新压入新衬套即可快速恢复夹具精度，非常适合批量生产场景下的检验夹具长期使用。
