手动杠杆式水平剪切工装结构设计

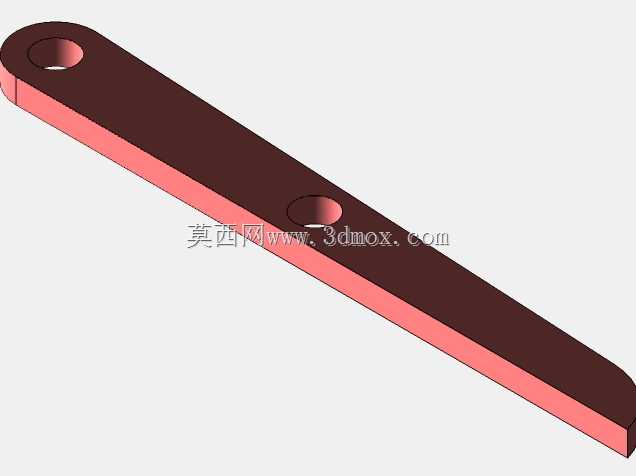

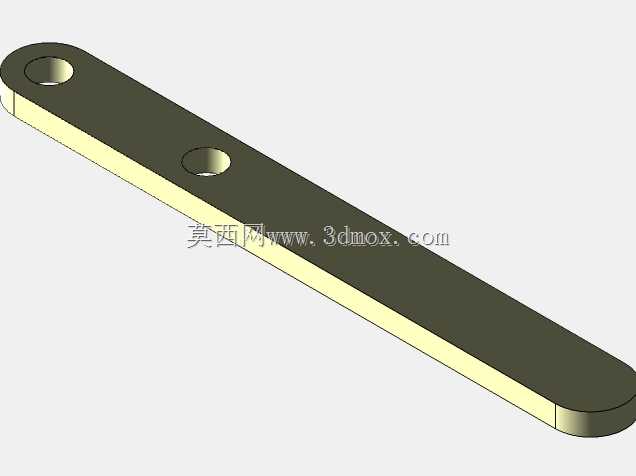

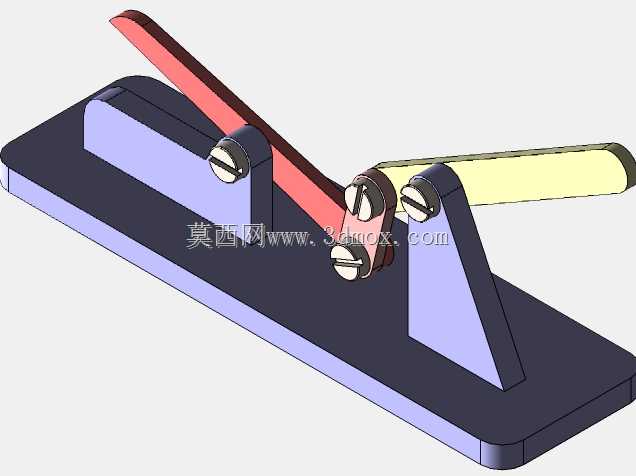

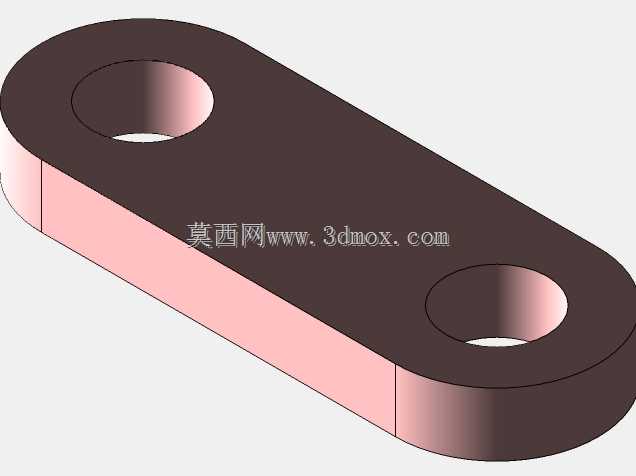

　　该手动水平剪切结构主要面向小规格薄型工件的定长剪切作业场景，常见于五金加工工位的线材、薄带料离线裁切，以及实验室小批量试样制备环节，无需外接动力源即可完成剪切动作，适合无气源、电源配套的零散作业点位使用。整体结构采用卧式水平布局，底座为整块板式安装基座，底部预留通用安装孔位，可直接通过螺栓固定在标准工作台面，安装边界控制在小尺寸工位占用范围内，不会过多挤占操作台的有效作业空间。核心执行部分采用双支点杠杆铰接设计，操作手柄通过加长力臂结构放大输入作用力，操作人员仅需施加较小的握力即可驱动动刀座完成水平进给，与定刀座配合形成剪切副，刃口贴合间隙通过铰接轴处的调节螺钉进行微调，可适配不同厚度的软质金属、塑料薄片裁切需求，

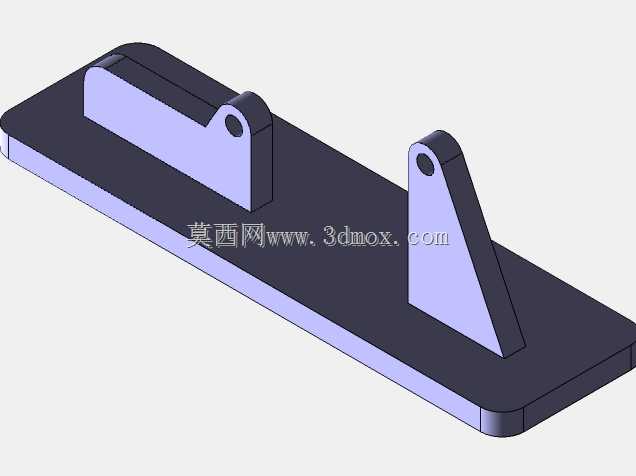

　　避免间隙过大导致的工件毛边、剪切变形问题。设计过程中优先考虑了作业动作的人机适配性，操作手柄的抬升高度控制在人手自然施力的舒适区间，长时间重复作业不易产生肌肉疲劳；铰接转动副全部采用销轴加轴套的配合形式，转动过程无卡滞，日常维护仅需定期在铰接点加注润滑脂即可，无需复杂的拆解保养。动刀与定刀的安装面设计有定位止口，更换刃口时无需重新调整整体同轴度，可快速完成备件替换，减少工位停机等待时间。底座上的两个立式支撑座采用一体化折弯成型结构，与底座之间通过沉头螺钉紧固，支撑刚度可满足常规剪切作业的载荷需求，不会出现受力后仰、结构变形的问题。剪切动程经过合理限位，手柄压合到最低位置时刚好完成全幅剪切，不会出现刃口过度碰撞导致的崩刃问题，

　　同时复位依靠手柄端的重力自然回位，无需额外加装复位弹簧，简化了整体结构的零件数量，降低了故障发生概率。该结构的传动链路无冗余零件，力传递路径直接，从手柄输入到动刀输出的传动效率较高，针对直径较小的金属线材、厚度1mm以内的非金属薄片都能实现平整剪断，剪切断面无明显压痕，可满足多数常规小件裁切的工艺要求。
