35mm装配高度板固定型V形定位块

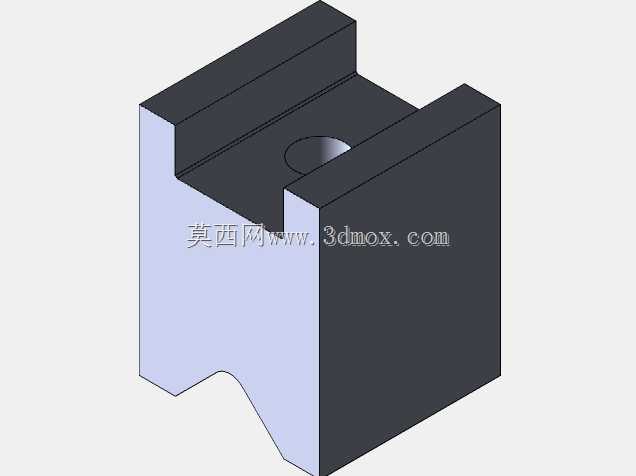

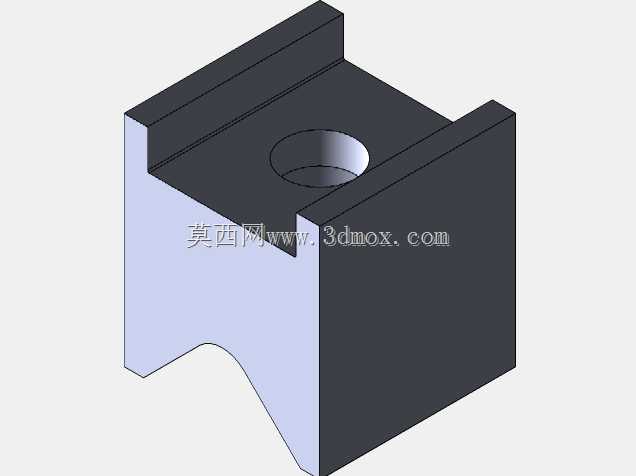

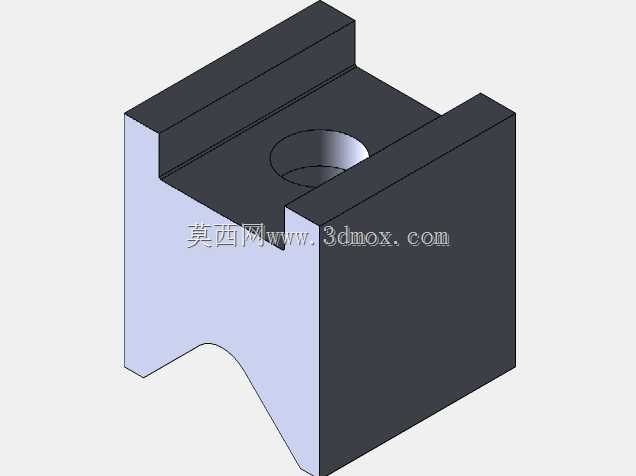

　　在机械加工、检测工位的工装设计环节，轴类、圆柱类工件的装夹定位一直是影响工序精度的核心环节，这类工件周向无规则定位基准，若采用平面压装极易出现装夹偏移、加工同轴度超差的问题，这款板固定型V形定位结构，正是针对这类装夹痛点开发的定位组件。该定位块采用板接式固定结构，区别于传统螺栓直锁的V形块，其底部预留的卡装槽可直接嵌入工装基板的定位槽内，再辅以侧向紧固即可完成安装，相比传统打孔锁附的安装方式，可大幅缩减工装调试时的位置校准时间，尤其适合多工位快换工装的搭建场景，在小型轴类零件的铣削工位、圆柱工件的圆度检测台、传感器安装定位支架上都能适配。设计阶段优先考虑了定位面的受力分布，V形开口的夹角经过受力核算，

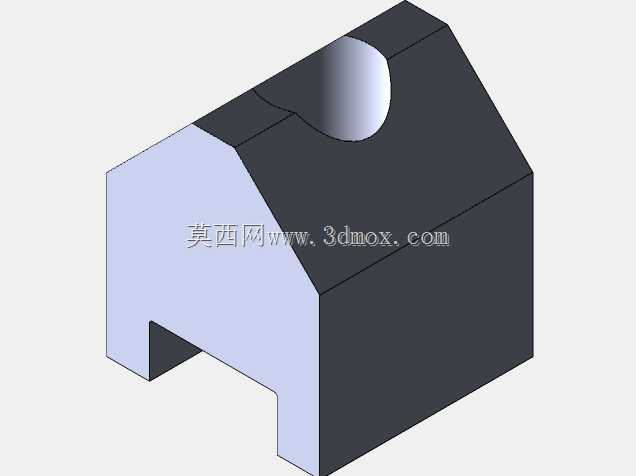

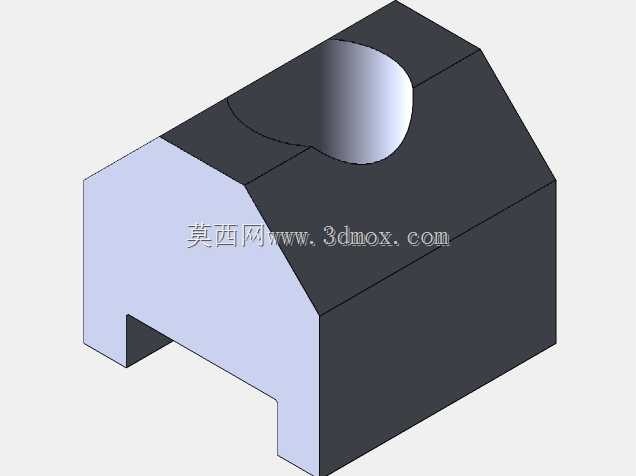

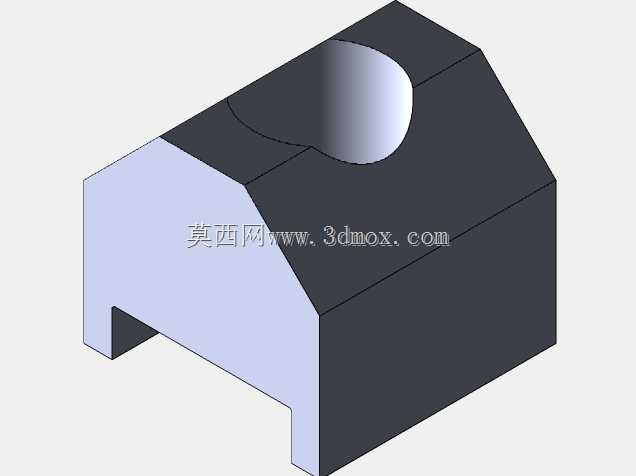

　　可适配一定直径范围内的圆柱类工件，接触线长度经过优化，既保证装夹时工件不会出现周向转动，也避免了过长接触面对工件表面造成的压痕损伤，标准装配高度设定为35mm，这个尺寸是结合常见工装基板的安装高度、常用加工刀具的伸出长度、检测探头的行程范围综合确定的，可直接匹配多数通用工装的安装边界，无需额外加装垫高块或者下沉安装槽。结构主体采用一体式块体设计，顶部开设的半圆避让槽，是为了适配工件上突出的轴肩、环形凸台结构，当装夹带台阶的轴类零件时，凸台可直接落入避让槽内，保证工件定位端面与V形块定位面完全贴合，不会出现因结构干涉导致的装夹虚位。在实际产线应用中，这类V形定位块常成对使用，分别支撑工件的两端轴颈，

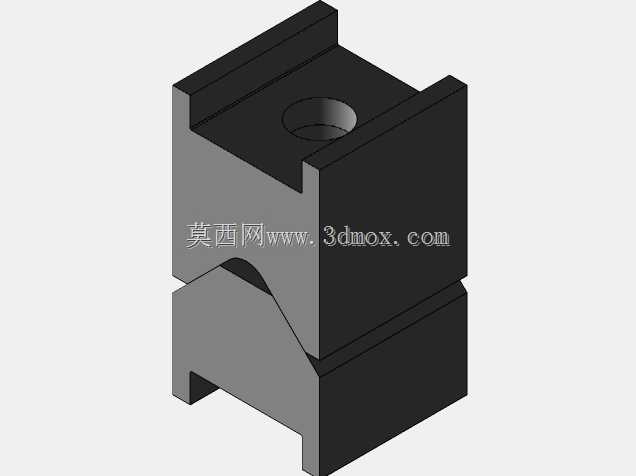

　　配合顶部的快速压钳即可完成工件的快速装夹，相比三爪卡盘的装夹方式，定位重复精度更高，装夹动作更简便，在小直径轴类零件的批量加工工序中，能有效降低装夹辅助时长。安装时需注意，固定基面的平面度需控制在合理公差范围内，避免V形块安装后出现倾斜，导致V形定位面与工件轴线不平行，影响加工或检测精度，V形定位面的硬度经过强化处理，可承受频繁装夹带来的摩擦损耗，长期使用也不易出现定位面磨损塌陷的问题，适合批量生产场景下的长期高频使用。
