多通连接式铰接支撑座结构设计

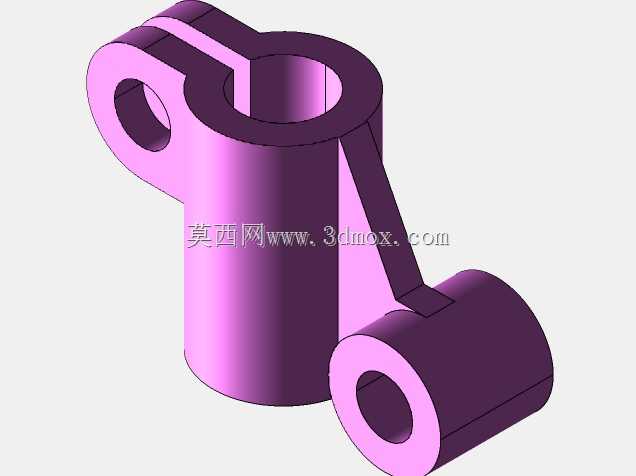

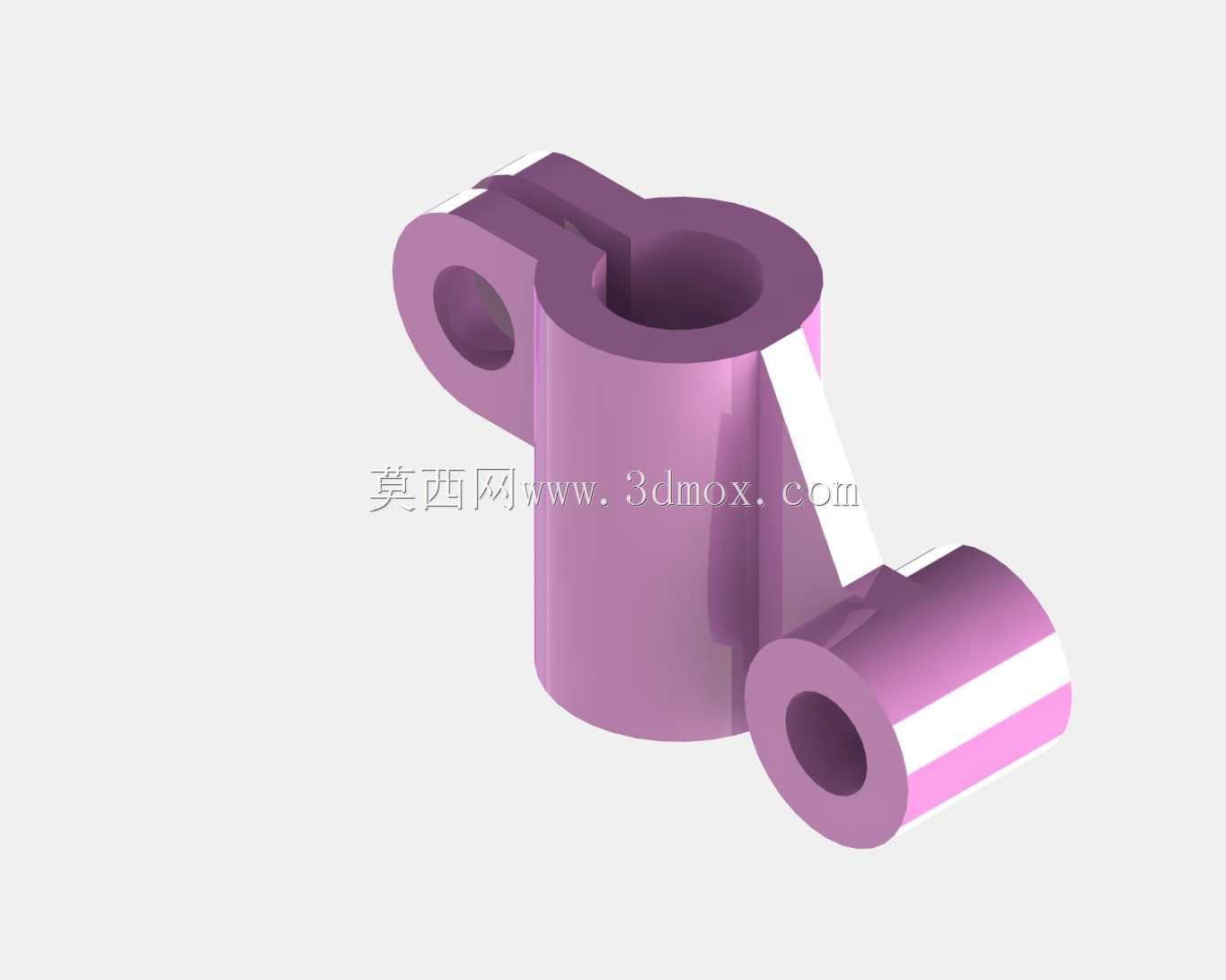

　　该类铰接支撑连接构件常见于轻工自动化生产线、小型流体输送管路系统以及实验台架的可调支撑结构中，核心作用是实现多方向杆件、管路的空间角度铰接固定，同时承担对应位置的载荷传递与位置限位功能。从结构设计逻辑来看，主体采用立式主筒体作为核心承载基体，主筒体内孔为主要穿装通道，可适配对应直径的导向轴、流体主管路或者支撑立柱，内壁预留的加工公差可满足滑动配合或者过盈压装的不同装配需求，筒体壁厚经过载荷校核，可承受径向偏载与轴向压力的复合作用，避免长期受力出现形变开裂。主筒体侧向延伸出两个不同朝向的带孔支耳，两个支耳的内孔轴线与主筒体轴线呈空间垂直交错布局，其中一个支耳位于筒体上部侧方，孔位朝向水平横向，可用于连接锁紧拨杆、

　　角度定位销或者侧向辅助管路；另一个支耳位于筒体下部斜向位置，孔位朝向斜下方，可用于连接斜向支撑臂、回流管路或者传感器安装支架，两个支耳与主筒体的衔接位置均做了圆弧过渡处理，可有效降低应力集中系数，在承受交变载荷时减少衔接位置的断裂风险。设计过程中优先考虑了安装边界的适配性，主筒体的轴向长度控制在常规安装空间的允许范围内，两个侧支耳的外伸长度经过优化，既保证了连接时的操作空间，不会出现装配工具无法抵达的问题，也不会因为外伸过长导致整体结构占用空间过大，适配紧凑安装场景的需求。支耳内孔的端面均做了倒角处理，方便装配时销轴、管接头的快速导入，主筒体的上下端面也预留了安装贴合的平面度公差，可直接与安装基准面贴合固定，不需要额外加工调整垫片。

　　在实际使用场景中，这类构件可替代多个独立接头与铰接座的组合装配，减少整体装配的零件数量，降低累计装配误差，同时因为是一体化结构，整体刚性比分体拼接结构提升明显，在需要频繁调整角度的支撑结构中，铰接位置的配合间隙可通过选配不同直径的销轴进行调整，长期使用出现磨损后也可快速更换销轴完成维护，不需要整体更换构件。针对流体输送场景的使用需求，结构设计时也预留了密封件安装的槽位空间，可在筒体内孔与支耳孔的衔接位置加装密封圈，避免输送介质出现渗漏，满足低压流体管路的连接使用要求。
