铰接式半圆轴承支撑座结构设计

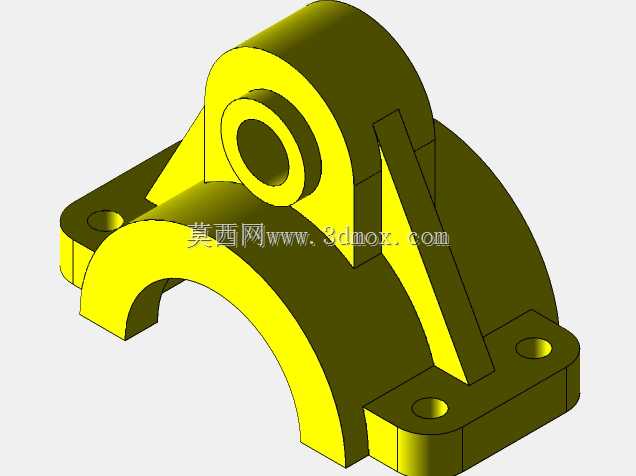

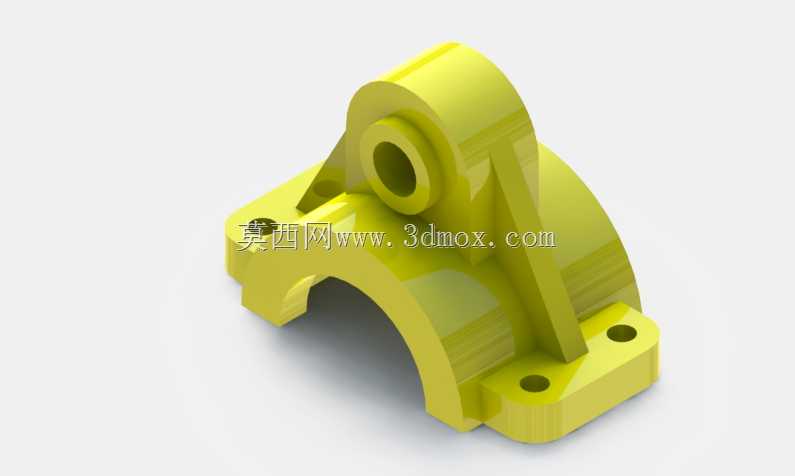

　　这款铰接式半圆支撑结构，核心应用场景集中在中低载荷的铰接传动部位，常见于轻工自动化输送线的摆臂铰接点、小型工装夹具的翻转支撑位、检测设备的角度调节机构中，承担径向载荷承载同时，允许配套轴件完成小角度的往复摆动动作。从结构功能来看，下半部分的半圆弧形开口是适配配套轴瓦或轴套的安装位，开口弧度严格匹配配套轴件的外包络尺寸，装配时可与上半压盖配合形成完整的轴孔包容面，避免轴件运转过程中出现径向窜动；两侧带安装孔的翼型底座是整个零件的安装基准，两个沉头孔的孔位公差按照IT7级精度控制，安装时可通过内六角螺栓直接固定在设备安装基板上，底座底面做了0.8μm的平面度处理，保证安装后不会出现倾斜偏载。上部的带孔凸耳是铰接受力的核心部位，

　　凸耳内孔与下半半圆孔的轴线平行度控制在0.02mm以内，保证穿装销轴后，摆动过程不会出现卡滞。设计过程中，首先根据承载需求核算了底座翼板的厚度，避免螺栓锁紧时翼板出现形变；两侧的三角形加强筋连接上部凸耳与底座翼板，筋板厚度按照凸耳受力的1.5倍安全系数设置，可有效抵消摆动过程中产生的侧向弯矩，避免凸耳根部出现应力集中断裂的问题。从安装边界来看，零件整体的宽度方向尺寸以底座两个安装孔的中心距为基准，向外预留足够的螺栓扳手操作空间，不会出现安装时工具无法就位的问题；上部凸耳的高度经过适配计算，保证销轴穿装后，配套摆臂摆动到极限角度时，不会与底座安装面发生干涉。半圆开口的端面做了倒角处理，方便装配时轴套的导入，减少装配过程中的磕碰划伤；

　　所有棱边都做了R0.5的圆角过渡，既避免热处理过程中出现应力开裂，也能减少安装调试过程中锐边划伤操作人员的风险。这类支撑座在实际使用中，通常会在半圆孔内镶嵌自润滑铜套，无需频繁加注润滑脂即可长期维持顺畅的摆动动作，适合在免维护要求较高的自动化设备工位使用。
