铰接式双孔安装弯形支撑连接座

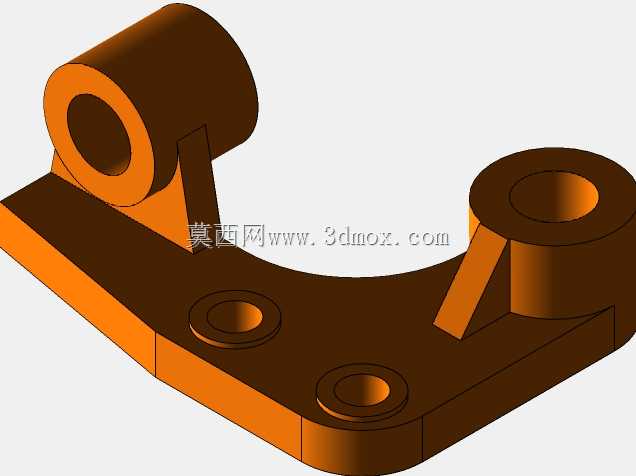

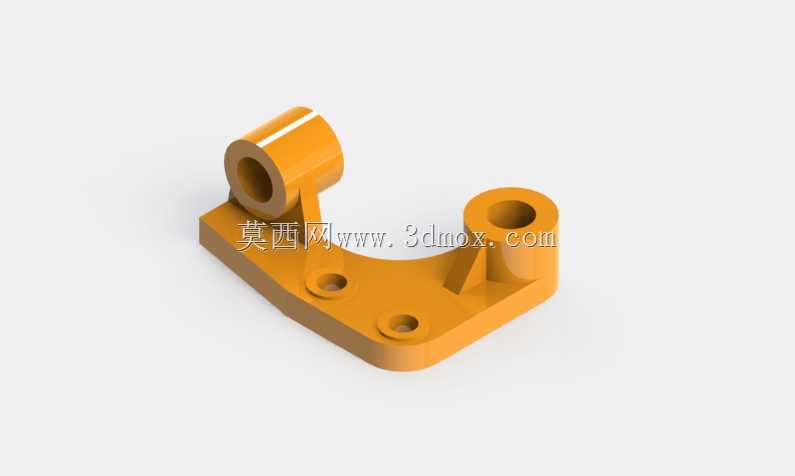

　　该零件属于机械传动与支撑系统中的铰接连接类结构件，主要应用在需要实现小角度摆动、轴类部件定位支撑的设备场景中，常见于轻工自动化输送线的摆杆机构、小型检测设备的探头调整支架、农用机械的操纵连杆连接部位，承担轴件铰接定位、负载传导、安装基准统一的作用。从结构设计来看，零件主体为弯形一体化铸造成型结构，上部设置一个带通孔的圆柱筒状铰接位，通孔用于穿装铰接销轴，可与配套的轴类零件形成转动副，筒状结构的壁厚经过受力校核，能够承受径向载荷与周期性摆动带来的交变应力，避免长期使用出现筒壁开裂、销轴孔磨损失圆的问题。下部为带两个沉头安装孔的平板底座，两个安装孔呈对角分布，安装时可通过内六角螺栓将整个零件固定在设备的安装基板上，

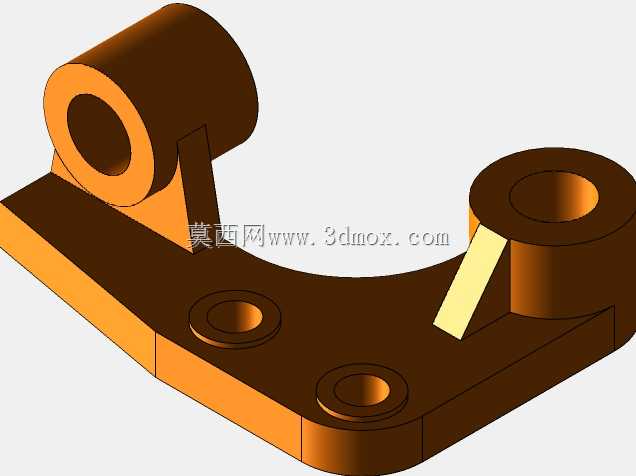

　　沉孔设计能够让螺栓头部完全沉入安装面以下，不会突出平面干涉其他运动部件的运行轨迹，底座与上部铰接筒之间设置了三角形加强筋，筋板的厚度与底座、筒壁的厚度保持均匀过渡，既可以降低铸造过程中出现缩孔、应力集中的概率，也能提升整体结构的抗扭、抗弯性能，避免铰接部位受侧向力时出现底座与筒身断裂的情况。零件右侧延伸出一个带通孔的圆柱凸台，该凸台的通孔可用于安装定位销或者小型辅助轴，用于挂载复位弹簧、限位挡片等附属配件，拓展零件的使用功能。在安装边界方面，零件整体的安装基面为底座的下平面，安装时需要保证该平面与设备安装面的平面度公差在0.1mm以内，避免安装后出现铰接孔轴线倾斜，导致销轴转动卡滞、磨损加剧的问题；

　　铰接孔的轴线与安装基面的平行度公差控制在0.05mm范围内，能够保证配套轴件转动时的同轴度要求，减少运转过程中的异响与额外负载。两个安装孔的中心距按照标准安装间距设计，可适配多数通用小型设备的安装孔位，不需要额外对安装基板进行二次打孔改造，降低现场安装的调整工作量。设计过程中对零件的所有棱边都做了R1-R2的圆角过渡处理，既可以避免安装调试过程中尖锐棱边划伤操作人员，也能减少应力集中点，提升零件的疲劳寿命，整体结构没有冗余的设计部分，在保证结构强度满足使用要求的前提下，尽可能控制零件的整体重量，适合小型轻量化设备的装配需求。
